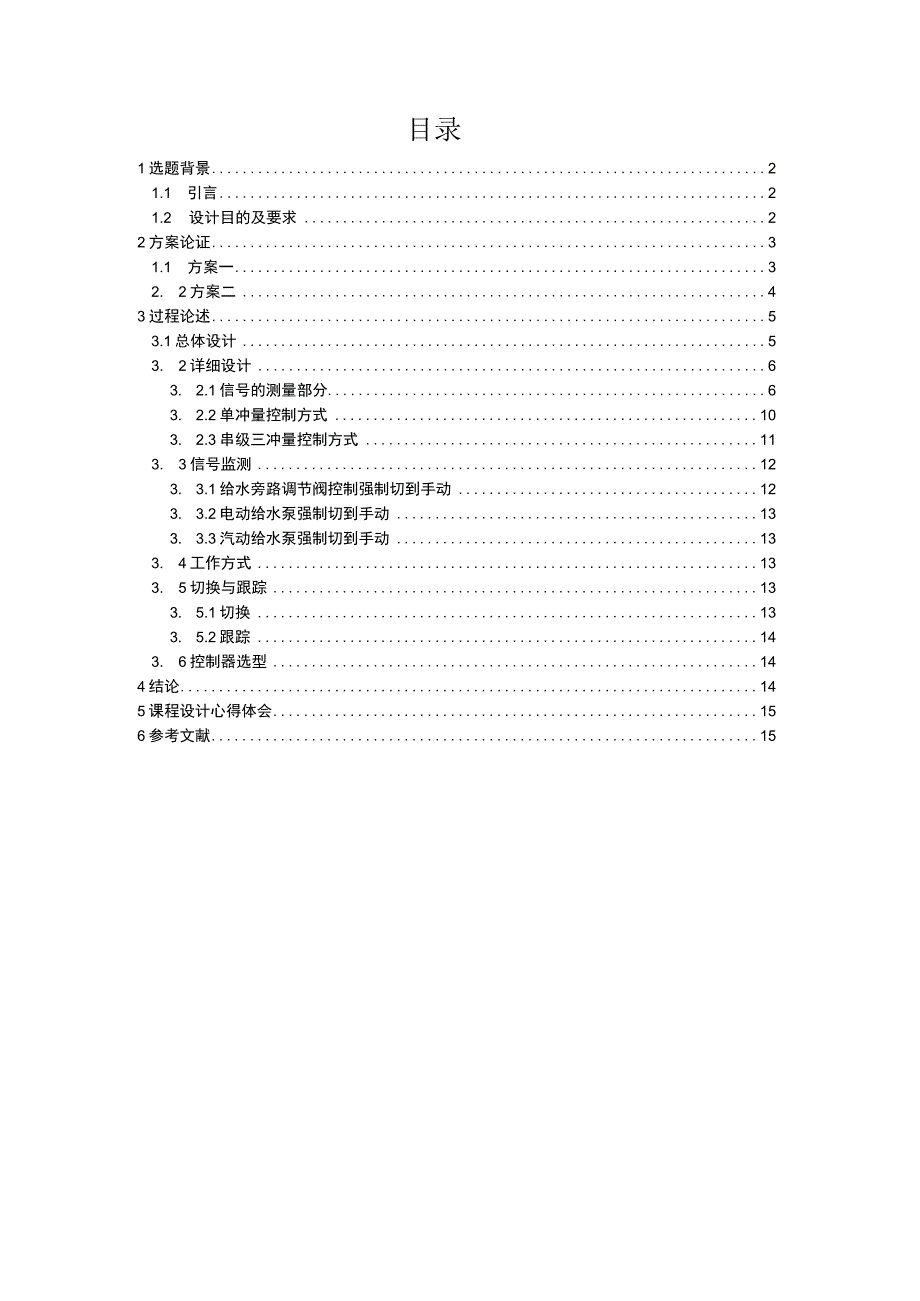

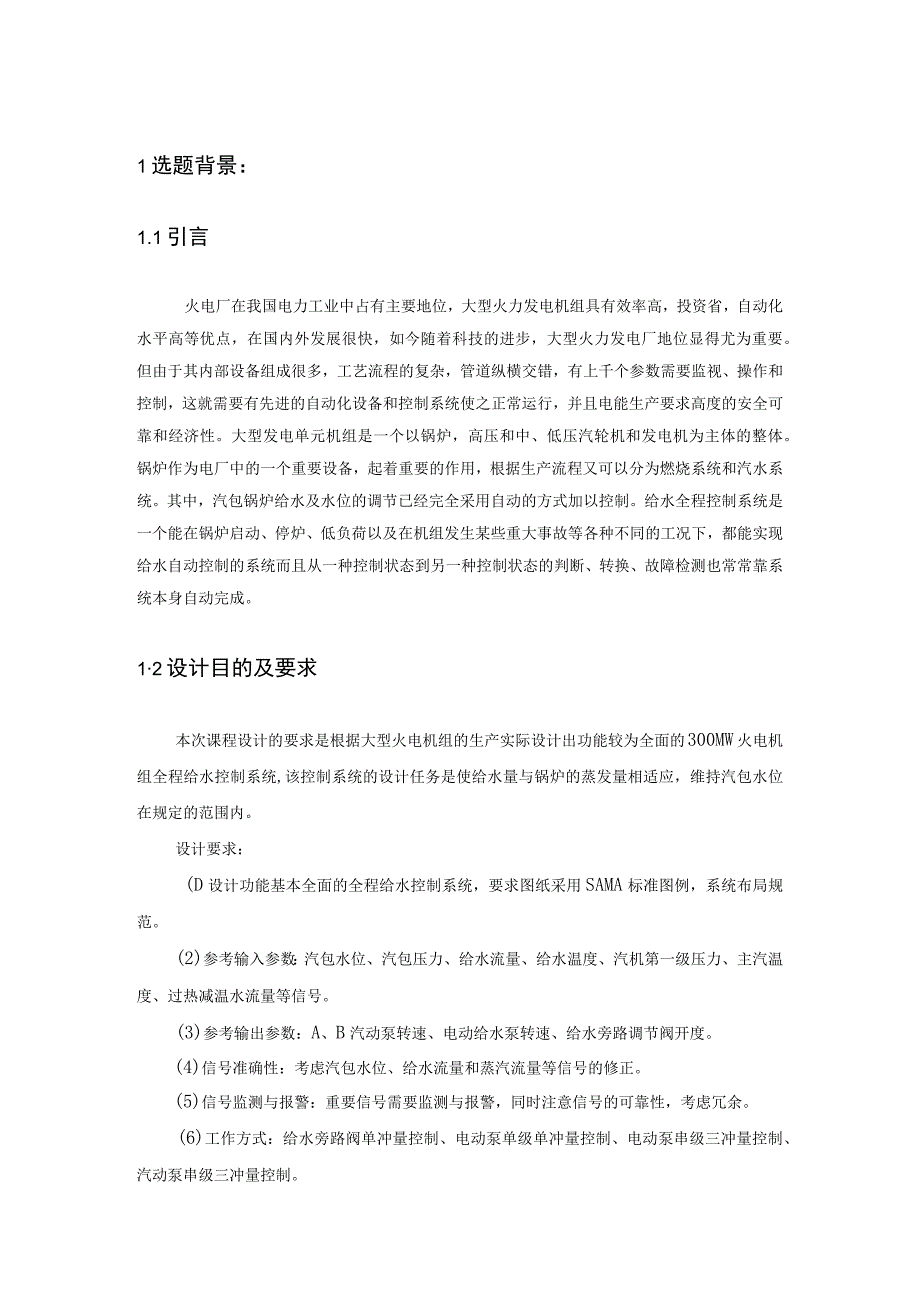

1、目录1选题背景21.1 引言21.2 设计目的及要求22方案论证31.1 方案一32. 2方案二43过程论述53.1总体设计53. 2详细设计63. 2.1信号的测量部分63. 2.2单冲量控制方式103. 2.3串级三冲量控制方式113. 3信号监测123. 3.1给水旁路调节阀控制强制切到手动123. 3.2电动给水泵强制切到手动133. 3.3汽动给水泵强制切到手动133. 4工作方式133. 5切换与跟踪133. 5.1切换133. 5.2跟踪143. 6控制器选型144结论145课程设计心得体会156参考文献151选题背景：1.1引言火电厂在我国电力工业中占有主要地位，大型火力发电机
2、组具有效率高，投资省，自动化水平高等优点，在国内外发展很快，如今随着科技的进步，大型火力发电厂地位显得尤为重要。但由于其内部设备组成很多，工艺流程的复杂，管道纵横交错，有上千个参数需要监视、操作和控制，这就需要有先进的自动化设备和控制系统使之正常运行，并且电能生产要求高度的安全可靠和经济性。大型发电单元机组是一个以锅炉，高压和中、低压汽轮机和发电机为主体的整体。锅炉作为电厂中的一个重要设备，起着重要的作用，根据生产流程又可以分为燃烧系统和汽水系统。其中，汽包锅炉给水及水位的调节已经完全采用自动的方式加以控制。给水全程控制系统是一个能在锅炉启动、停炉、低负荷以及在机组发生某些重大事故等各种不同的
3、工况下，都能实现给水自动控制的系统而且从一种控制状态到另一种控制状态的判断、转换、故障检测也常常靠系统本身自动完成。12设计目的及要求本次课程设计的要求是根据大型火电机组的生产实际设计出功能较为全面的300MW火电机组全程给水控制系统,该控制系统的设计任务是使给水量与锅炉的蒸发量相适应，维持汽包水位在规定的范围内。设计要求：(D设计功能基本全面的全程给水控制系统，要求图纸采用SAMA标准图例，系统布局规范。(2)参考输入参数：汽包水位、汽包压力、给水流量、给水温度、汽机第一级压力、主汽温度、过热减温水流量等信号。(3)参考输出参数：A、B汽动泵转速、电动给水泵转速、给水旁路调节阀开度。(4)信

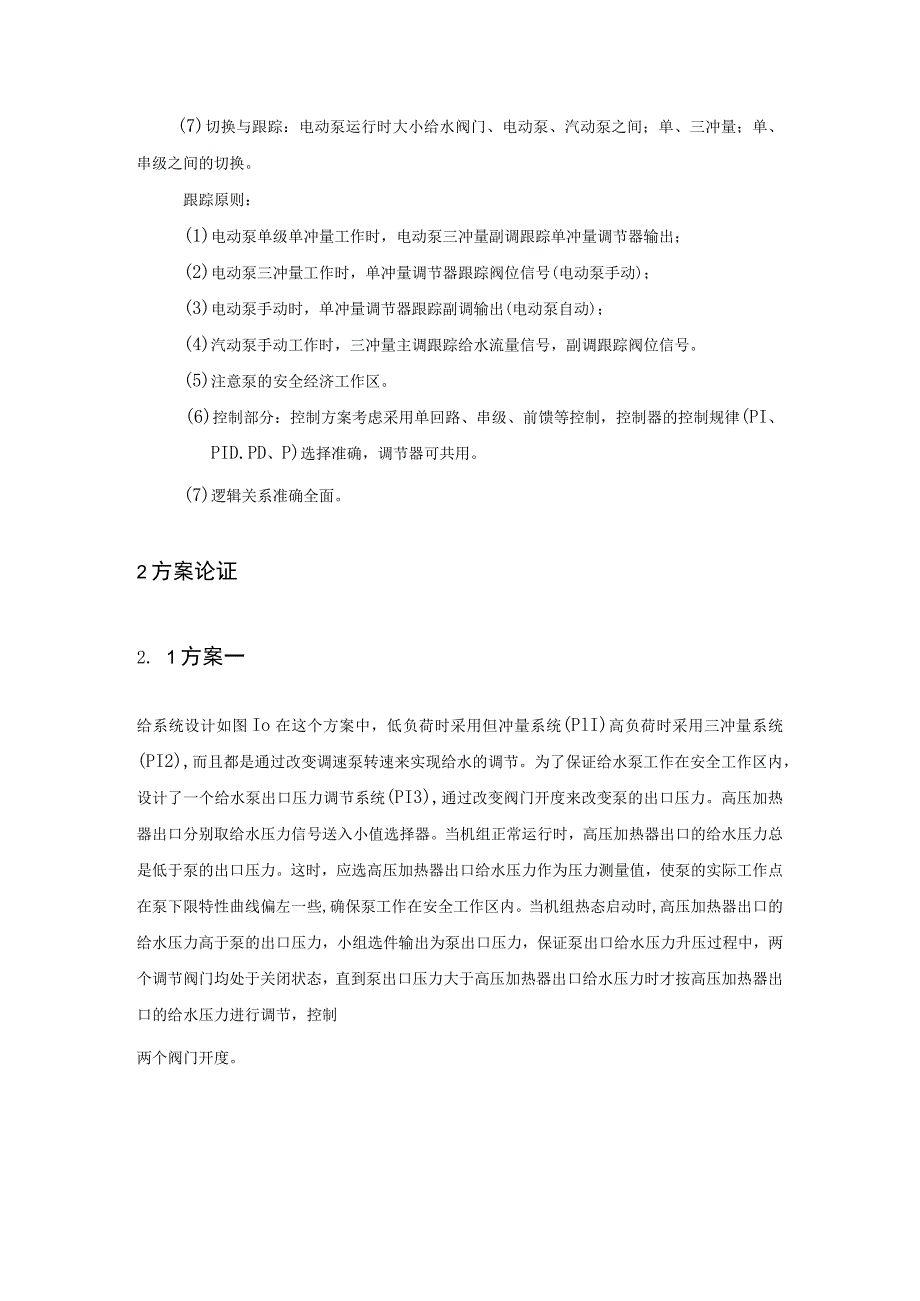

4、号准确性：考虑汽包水位、给水流量和蒸汽流量等信号的修正。(5)信号监测与报警：重要信号需要监测与报警，同时注意信号的可靠性，考虑冗余。(6)工作方式：给水旁路阀单冲量控制、电动泵单级单冲量控制、电动泵串级三冲量控制、汽动泵串级三冲量控制。(7)切换与跟踪：电动泵运行时大小给水阀门、电动泵、汽动泵之间；单、三冲量；单、串级之间的切换。跟踪原则：(1)电动泵单级单冲量工作时，电动泵三冲量副调跟踪单冲量调节器输出；(2)电动泵三冲量工作时，单冲量调节器跟踪阀位信号(电动泵手动)；(3)电动泵手动时，单冲量调节器跟踪副调输出(电动泵自动)；(4)汽动泵手动工作时，三冲量主调跟踪给水流量信号，副调跟踪阀
5、位信号。(5)注意泵的安全经济工作区。(6)控制部分：控制方案考虑采用单回路、串级、前馈等控制，控制器的控制规律(PI、PID.PD、P)选择准确，调节器可共用。(7)逻辑关系准确全面。2方案论证2. 1方案一给系统设计如图Io在这个方案中，低负荷时采用但冲量系统(PlI)高负荷时采用三冲量系统(PI2),而且都是通过改变调速泵转速来实现给水的调节。为了保证给水泵工作在安全工作区内，设计了一个给水泵出口压力调节系统(PI3),通过改变阀门开度来改变泵的出口压力。高压加热器出口分别取给水压力信号送入小值选择器。当机组正常运行时，高压加热器出口的给水压力总是低于泵的出口压力。这时，应选高压加热器出
6、口给水压力作为压力测量值，使泵的实际工作点在泵下限特性曲线偏左一些,确保泵工作在安全工作区内。当机组热态启动时,高压加热器出口的给水压力高于泵的出口压力，小组选件输出为泵出口压力，保证泵出口给水压力升压过程中，两个调节阀门均处于关闭状态，直到泵出口压力大于高压加热器出口给水压力时才按高压加热器出口的给水压力进行调节，控制两个阀门开度。图1方案一系统示意图这个方案结构合理，经济性好，切换较简单，安全可靠性也较好，不足之处是压力调节系统和水位调节系统互相影响，同时两个系统切换动作频繁，使调节阀磨损较快。2. 2方案二如图2所示。这是一个一段调节的方案，在低负荷时采用PiI单冲量系统，GHl值经大值
7、选择器来控制调速泵，是泵维持在允许的最低转速。此时给水量是通过改变调节阀开度来调节的。高负荷时，阀门开到最大，为了减小阻力，把并联的调节阀也开到最大，三冲量调节器P12的输出大于GHl的值，故可直接改变调速泵转速控制给水量。在冷态启动时，GHl起作用，既让泵工作在最低转速。在热态启动时取决于Pd值，泵可以直接工作在较高的转速。该方案中午专门设计泵的出口压力安全调节系统，解决给水泵在安全工作取得办法是利用调速泵运行的自然特性，即在定压运行使用两台泵同时给水地方法，使每台泵的负荷不超过86%,可使泵工作在安全区内。H图2方案系统示意图该方案结构最简单，系统和调节段两种切换相互错开，Pd是开换调节，
8、调节段是无触点自由过度，安全性能好，是一个好方案。3过程论述2.1 总体设计典型的300MW机组给水热力系统如图3所示。每台机组拍有一台50%容量的电动给水泵和两台均为50%容量的启动给水泵。在机组启动阶段，由于需要的给水流量小，且没有稳定的汽源，汽动给水泵无法使用，故先用电动给水泵。为满足机组启动过程中最小控制流量的需要，在电动泵出口至水母管之间装有两条并联的管路，一条支路上装有主给水截止阀，另一条之路上装有给水旁路截止阀和一只约15%容量的给水旁路调节阀。启动时通过给水旁路调节阀控制汽包水位，旁路阀接近全开时，打开主给水截止阀，调整电动给水泵的转速控制器包水位，电动给水泵转速通过液力耦合器
9、调整。两台汽动给水泵由给水泵汽轮机驱动,给水泵汽轮机电液控制系统（MEH）接受锅炉给水控制系统的指令，独立完成汽动给水泵的转速控制任务。给水全程控制系统通常采用变结构控制，随负荷变化进行单冲量和三冲量控制方式的切换，同时，给水泵的运行方式以及控制作用方式也进行相应的切换。需设计较为复杂的跟踪回路，以实现系统之间的勿扰切换。通常的设计原则为:在单冲量调节器工作（低负荷）时，三充量调节器的主调跟踪给水流量信号，副调跟踪阀位信号；在三冲量调节器工作（高负荷）时，单冲量调节器跟踪阀位信号。图3 300MW机组给水热力系统图找电祭再带环nITI UWN143. 2详细设计汽包水位决定于汽包中的储水量和水
10、面下的气泡容积。因此凡是引起汽包中储水量变化和水面下的气泡容积变化的各种因素都是给水控制对象的扰动，给水对象的主要扰动包括：给水流量扰动、蒸汽负荷扰动和炉膛热负荷扰动。为了实现全程给水控制，需要设计的系统要克服以上的扰动。3. 2.1信号的测量部分锅炉从启动到正常运行或是从正常运行到停炉的过程中，蒸汽参数和负荷在很大的范围内变化，这就使水位、给水流量和蒸汽流量的测量准确性受到很大影响。为了实现全程给水自动控制，要求这些测量信号能够自动的进行温度、压力校正。测量信号自动校正的基本方法是：先推导出被测参数随温度，压力变化的数学关系，然后利用各种功能模块进行运算，实现自动控制。（1）汽包水位的测量和
11、校正汽包锅炉通常利用压差原理来测量其水位，而锅炉从启、停到正常负荷的整个运行范围内，汽包内饱和蒸汽和饱和水密度随压力变化，这样就不能直接用压差信号来代表水位，需对测量信号进行压力校正。由单室平衡容器取样装置的水位测量原理可知:H=S(IeLg3(1)(pw-)g式中：P为输入差压变送器的压差；为饱和水的密度；.,为饱和蒸汽的密度；/为汽包外平衡容器内水的密度；g是重力加速度。有上式可见，水位H是差压和汽、水密度的函数。密度4与环境温度有关。在锅炉启动过程中，水温略有升高，这两方面变化对4的影响基本上可以抵消,既可以近似的认为4是恒值。饱和水和饱和蒸汽的密度均为汽包压力的函数，在汽包压力小于19
12、.6MPa的范围内，(4-2)与汽包压力可近似为线性关系，而(仆-0)与汽包压力为非线性关系。这样水位表达式可写成：K-KiPb-PH=(2)fb(Pb)由以上校正原理，可设计汽包水位的测量部分如图4。为了提高测量的准确性，采用三路汽包水位测量信号分别经过压力补偿，采取“三取中”的方法。选取中间值作为系统控制使用的汽包水位测量信号H。为防止变送器故障，将信号H分别与三路补偿后的水位信号进行比较，如果偏差值超限，产生高低值报警的逻辑信号，使系统切手动，同时发出声光报警，待故障切除后，系统才正常工作。图4汽包水位测量信号（2）蒸汽流量的测量和校正采用标准节流装置测量过热蒸汽流量。这种设计的测量精度
13、高，但当被测工质的压力、温度偏离设计值时，工质密度变化会造成流量测量误差，所以需进行压力、温度校正。蒸汽流量D的校正公式如下：,D=K5P=K10.2_-V1.66-5.61-(3)V100100式中：D为过热蒸汽流量;P为过热蒸汽压力；为过热蒸汽温度，为节流件压差；。为过热蒸汽密度；K是流量系数。利用汽轮机调节级后压力或级组压力差测量主蒸汽流量。采用节流装置测量蒸汽流量会造成一定的节流损失，降低机组的经济性，目前大容量火电机组多采用汽轮机调节级后压力或级组压力差测量主蒸汽流量。采用汽轮机调节级后压力测量主蒸汽流量的基本理论公式是弗留格尔公式：(4)D=K1式中：K为当量比例系数，由汽机类型和
14、设计工况确定；pl、Tl为调节级后气压和汽温。该式成立的条件是：调节级后流通面积不变；在调节级后各通流部分的汽压均比例于蒸汽流量；在不同流量条件下，流动过程相同。实际汽轮机运行中不能完全满足上诉条件，同时不易直接测量调节级后汽温，即使测得也不能代表调节级后的平均气温，一次一般用主汽参数相关的量推算级后温度。用压力机组前后压力测量主蒸汽流量的方法也是基于弗留格尔公式，其导出式中：P2为第一压力级后的压力。由于调节级后温度Tl难以测量，可通过测量第一级抽汽温度T2推算Tl,则。=2根据7；=(6)由以上校正原理可设计主蒸汽流量信号测量部分。如图五，主蒸汽流量信号的获取采用了两种方法：一种是采用汽轮
