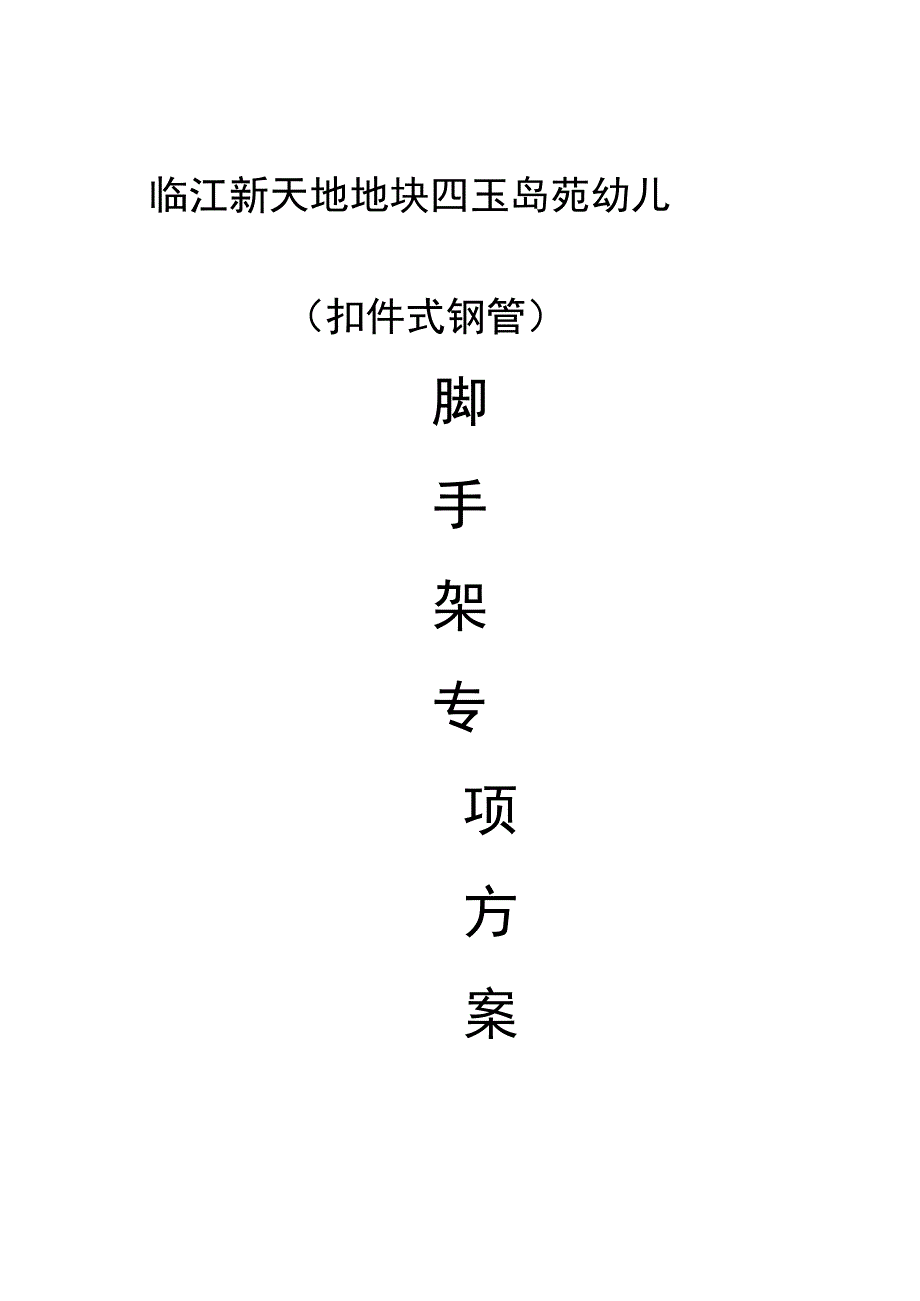

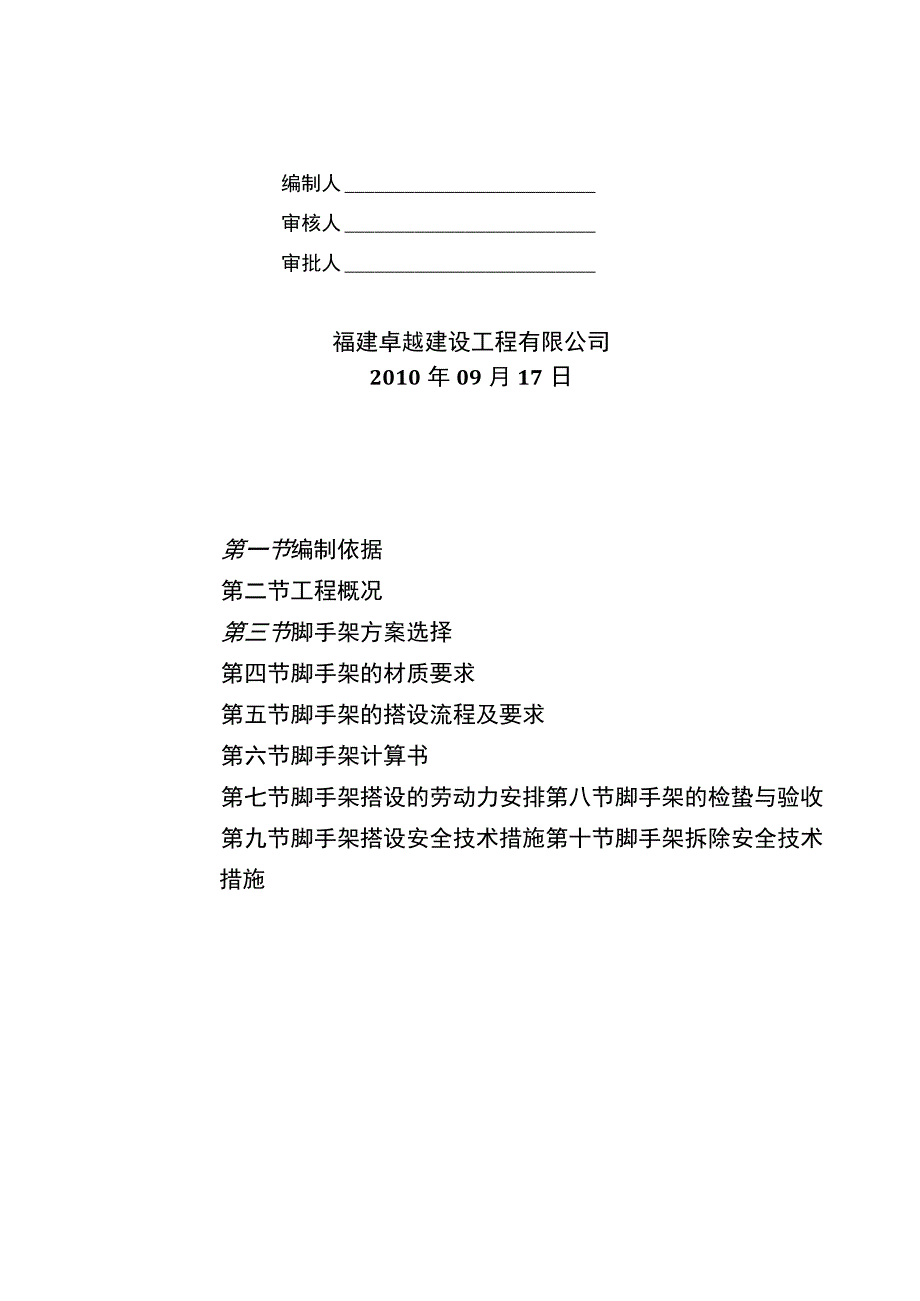

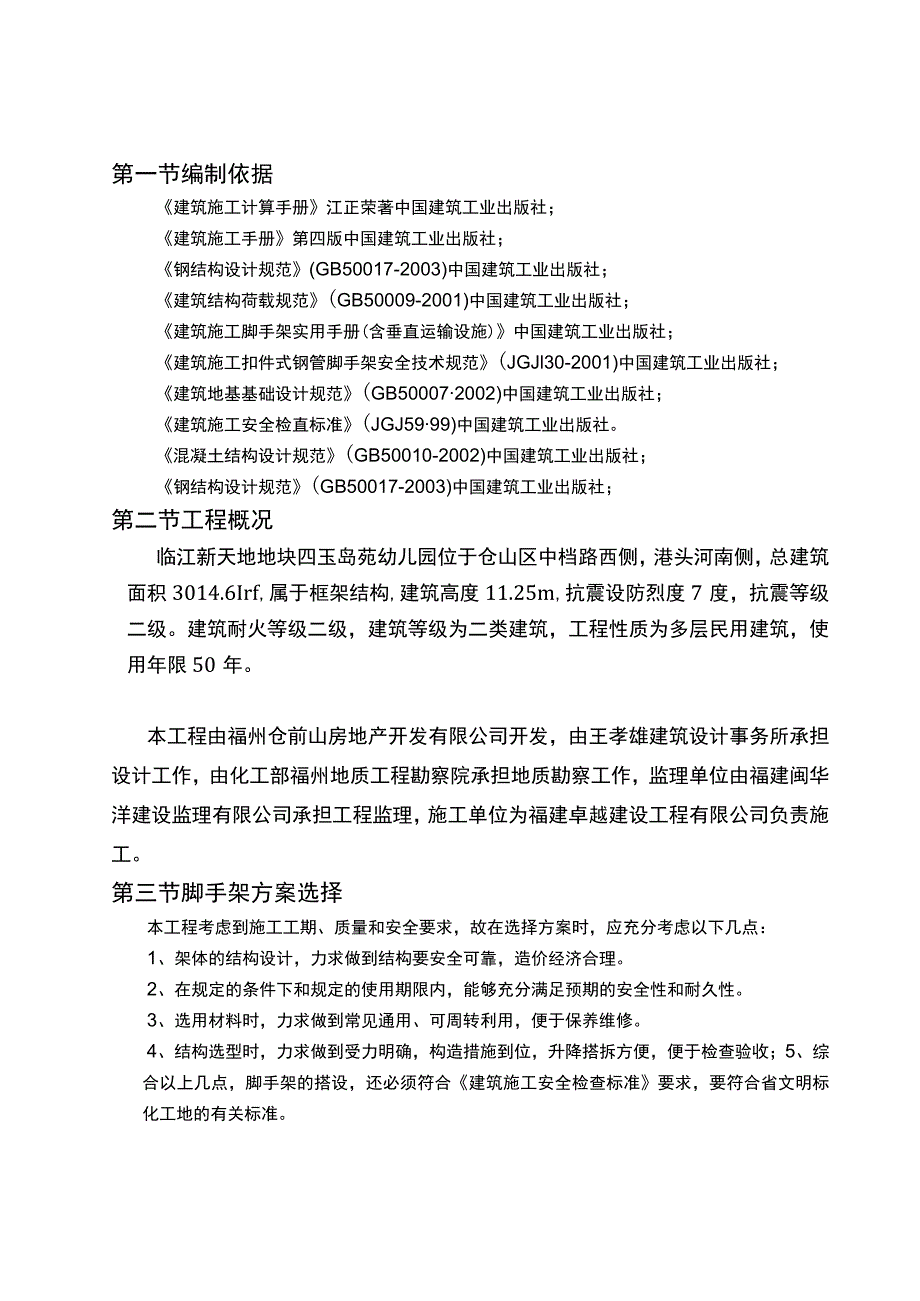

1、临江新天地地块四玉岛苑幼儿（扣件式钢管）脚手架专项方案编制人审核人审批人福建卓越建设工程有限公司2010年09月17日第一节编制依据第二节工程概况第三节脚手架方案选择第四节脚手架的材质要求第五节脚手架的搭设流程及要求第六节脚手架计算书第七节脚手架搭设的劳动力安排第八节脚手架的检蛰与验收第九节脚手架搭设安全技术措施第十节脚手架拆除安全技术措施第一节编制依据建筑施工计算手册江正荣著中国建筑工业出版社；建筑施工手册第四版中国建筑工业出版社；钢结构设计规范(GB50017-2003)中国建筑工业出版社；建筑结构荷载规范(GB50009-2001)中国建筑工业出版社；建筑施工脚手架实用手册(含垂直运输设
2、施)中国建筑工业出版社；建筑施工扣件式钢管脚手架安全技术规范(JGJl30-2001)中国建筑工业出版社；建筑地基基础设计规范(GB500072002)中国建筑工业出版社；建筑施工安全检直标准(JGJ5999)中国建筑工业出版社。混凝土结构设计规范(GB50010-2002)中国建筑工业出版社；钢结构设计规范(GB50017-2003)中国建筑工业出版社；第二节工程概况临江新天地地块四玉岛苑幼儿园位于仓山区中档路西侧，港头河南侧，总建筑面积3014.6Irf,属于框架结构,建筑高度11.25m,抗震设防烈度7度，抗震等级二级。建筑耐火等级二级，建筑等级为二类建筑，工程性质为多层民用建筑，使用年
3、限50年。本工程由福州仓前山房地产开发有限公司开发，由王孝雄建筑设计事务所承担设计工作，由化工部福州地质工程勘察院承担地质勘察工作，监理单位由福建闽华洋建设监理有限公司承担工程监理，施工单位为福建卓越建设工程有限公司负责施工。第三节脚手架方案选择本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几
4、点，脚手架的搭设，还必须符合建筑施工安全检查标准要求，要符合省文明标化工地的有关标准。6、结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下1种脚手架方案：钢管落地脚手架，钢管落地卸料平台,型钢悬挑卸料平台。第四节脚手架材料选择钢管落地脚手架I、钢管落地脚手架，选用外径48mm,壁厚3.25mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭
5、设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位,进行扣件抗滑力等试验,试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密
6、目式安全网，网目应满足2000目/100Cm2,做耐贯穿试验不穿透，1.6X1.8m的单张网重量在3kg以上，颜色应满足环境效果要求,选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由福州市建筑安全监督管理部门发放的准用证。6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构(GB/T700)中Q235A钢的要求。钢管落地卸料平台I、钢管脚落卸料平台选用架设钢管外径48mm壁厚3.2Omm钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗
7、拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程的搭设可使用锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。型钢悬挑卸料平台1、主梁槽钢采用14a号槽钢槽口水平，次梁采用12.6号槽钢槽口水平。钢材强度等级不低于Q235,其质量应符合现行国家
8、标准碳素钢结构（GB/T700）和低合金高强度结构钢GB/T1591的规定。2、脚手板、脚手片采用符合有关要求。3、斜拉钢丝绳采用钢丝绳。4、预埋螺栓的直径为20.0mm第五节脚手架搭设流程及要求落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备T定位设置通长脚手板、底座T纵向扫地杆T立杆T横向扫地杆T小横杆T大横杆（搁栅）一剪刀撑T连墙件T铺脚手板T扎防护栏杆T扎安全网。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记;用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中
9、，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙件两步时,宜先立外排，后立内排。其余按一下构造要求搭设。1、主杆基础本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化，混凝土硬化厚度不小于IOCm。地基承载能力能够满足外脚手架的搭设要求（具体计算数据参阅脚手架计算书）。2、立杆间距Q）脚手架立杆纵距1.50Om,横距LlOOm,步距1.80Om;连墙杆间距竖直3.60Om,水平4.500m（即两步三跨）;里立杆距建筑物0.300m。（2）脚手架的底部立杆采用不同长度的钢管参差布置,使钢管立
10、杆的对接接头交错布置，高度方向相互错开50Omm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。(3)立杆应设置垫木，并设置纵横方向扫地杆,连接于立脚点杆上，离底座20Cm左右。(4)立杆的垂直偏差应控制在不大于架高的1/400o3、大横杆、小横杆设置Q)大横杆在脚手架高度方向的间距1.80Om,以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。4、剪刀撑脚手架外测立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长
11、度不小于Im,应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。5、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为20Omm,里外立杆应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有礴的要及时更换。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手
12、架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架夕M则必须设1.2m高的防护栏杆和30Cm高踢脚杆,顶排防护栏杆不少于2道,高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设l2m的防护栏杆和30Cm段(踢脚杆。7、连墙件(1)脚手架与建筑物按水平方向4.5m,垂直方向3.6m,设一拉结点。楼层高度超过4m,则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角I米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外
13、架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时,必须重新补设可靠，有效的临时拉结，以确保夕卜架安全可靠。8、架体内封闭(1)脚手架的架体里立杆距墙体净距为20Omm,如因结构设计的限制大于20Omm的必须铺设站人片，站人片设置平整牢固。(2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。(1)脚手架立杆纵距0900m,横距1.00Om,步距1.50Om;平台底钢管间距300.00Om,脚手架搭设高度50.000mo落地平台搭设的工艺流程为：场地平整、夯实T基础承载力实验、材料配备T定
14、位设置通长脚手板、底座一纵向扫地杆一立杆T横向扫地杆一水平横杆一水平纵杆T剪刀撑一连墙件T铺脚手板T扎防护栏杆一扎安全网。以下时落地平台的构造要求：1、主杆基础本工程脚手架地基础部位应在回填土完后夯实,采用强度等级不低于C15的混凝土进行硬化,混凝土硬化厚度不小于IoCm。地基承载能力能够满足外脚弹的搭设要求(具体计算数据参阅脚手架计算书)。2、立杆间距(1)脚手架立杆纵距0.90Om,横距1.00Om,步距1.50Om;平台底300.00Om,脚手架搭设高度50.000mo(2)每根立杆底部应设置底座或垫板。(3)脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于2
15、0Omm处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的立杆o当立杆基础不在同一高度上时，必须将高处的纵向扫地杆向低处延长两跨与立杆固定,高低差不应大于1m。靠边坡上方的立杆轴线到边坡的距离不应小于500mm。(4)脚手架底层步距不应大于2m。(5)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。3、支架立杆应竖直设置，2m高度的垂直允许偏差为15mm;4、设在支架立杆根部的可调底座，当其伸出长度超过30Omm时,应采取可靠措施固定。5、台面应面铺脚手板。6、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整。(3)脚手架外侧必须设1.2m高的防护栏杆和30Cm高踢脚杆,顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成I缶边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30Cm局)踢脚杆。隹耕台加工支座完毕经过验收合格后方可吊装。吊装时，先挂好四角的吊钩，传发初次信号，但只能稍稍提升平台，放松斜拉钢丝绳，方可正式吊装，吊钩的四条引绳应等长，保证平台在起吊过程中的平稳。吊装至预定位置
