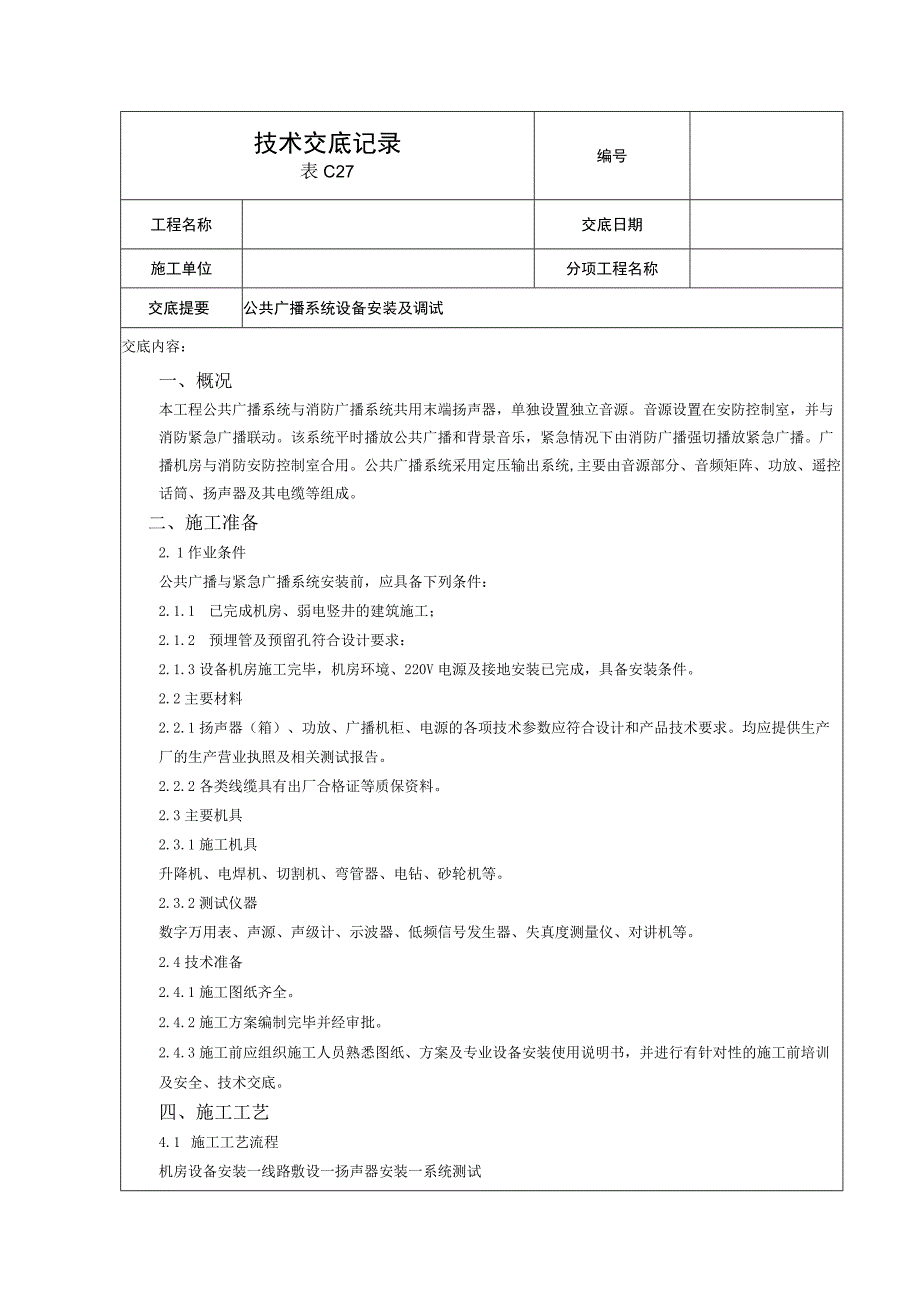

1、技术交底记录编号表C27工程名称交底日期施工单位分项工程名称交底提要公共广播系统设备安装及调试交底内容：一、概况本工程公共广播系统与消防广播系统共用末端扬声器，单独设置独立音源。音源设置在安防控制室，并与消防紧急广播联动。该系统平时播放公共广播和背景音乐，紧急情况下由消防广播强切播放紧急广播。广播机房与消防安防控制室合用。公共广播系统采用定压输出系统,主要由音源部分、音频矩阵、功放、遥控话筒、扬声器及其电缆等组成。二、施工准备2. 1作业条件公共广播与紧急广播系统安装前，应具备下列条件：2.1.1 已完成机房、弱电竖井的建筑施工；2.1.2 预埋管及预留孔符合设计要求：2.1.3设备机房施工完
2、毕，机房环境、220V电源及接地安装已完成，具备安装条件。2.2主要材料2.2.1扬声器（箱）、功放、广播机柜、电源的各项技术参数应符合设计和产品技术要求。均应提供生产厂的生产营业执照及相关测试报告。2.2.2各类线缆具有出厂合格证等质保资料。2.3主要机具2.3.1施工机具升降机、电焊机、切割机、弯管器、电钻、砂轮机等。2.3.2测试仪器数字万用表、声源、声级计、示波器、低频信号发生器、失真度测量仪、对讲机等。2.4技术准备2.4.1施工图纸齐全。2.4.2施工方案编制完毕并经审批。2.4.3施工前应组织施工人员熟悉图纸、方案及专业设备安装使用说明书，并进行有针对性的施工前培训及安全、技术交

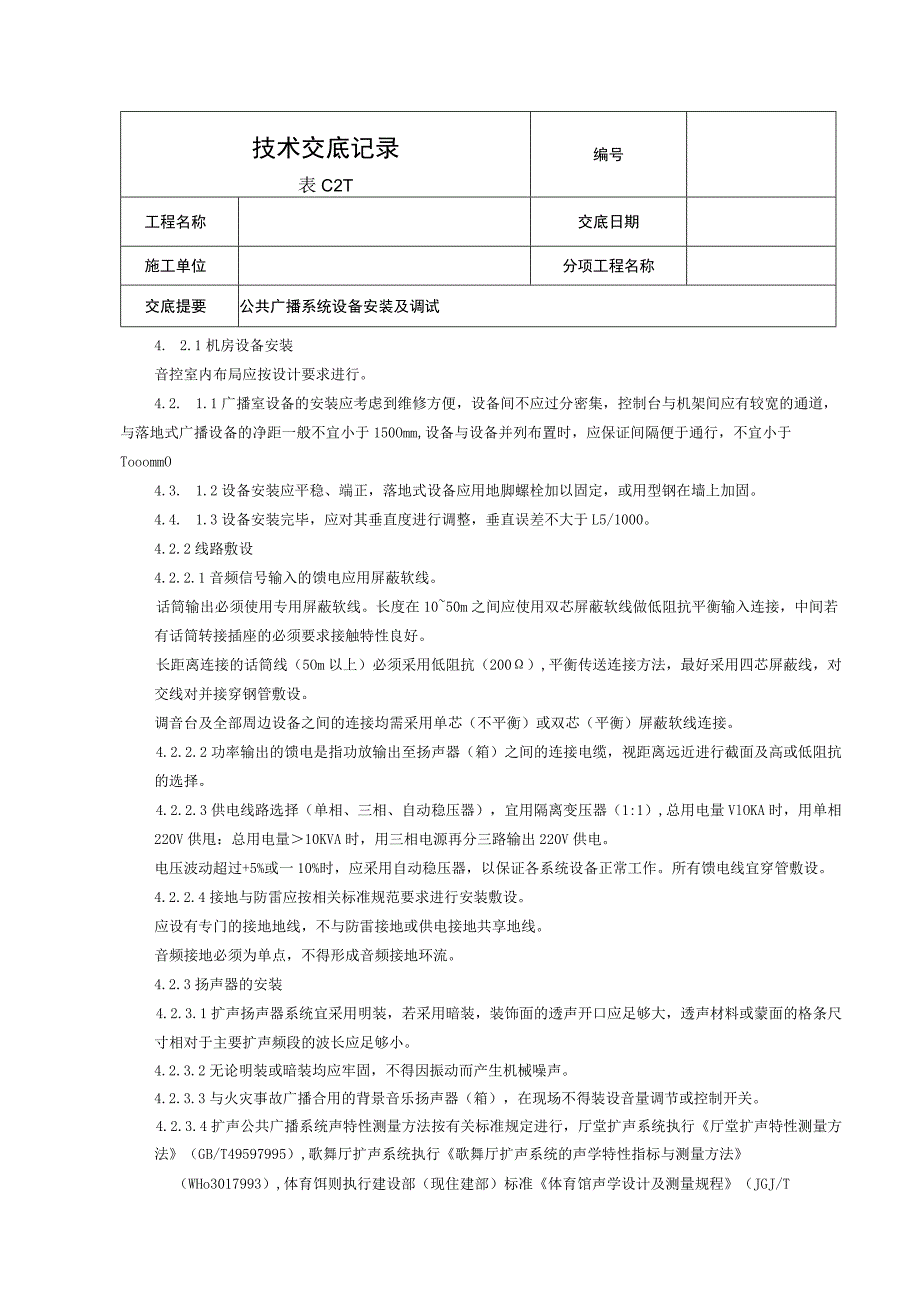

3、底。四、施工工艺4.1 施工工艺流程机房设备安装一线路敷设一扬声器安装一系统测试4.2 施工要点技术交底记录表C2T编号工程名称交底日期施工单位分项工程名称交底提要公共广播系统设备安装及调试4. 2.1机房设备安装音控室内布局应按设计要求进行。4.2. 1.1广播室设备的安装应考虑到维修方便，设备间不应过分密集，控制台与机架间应有较宽的通道，与落地式广播设备的净距一般不宜小于150Omm,设备与设备并列布置时，应保证间隔便于通行，不宜小于TooommO4.3. 1.2设备安装应平稳、端正，落地式设备应用地脚螺栓加以固定，或用型钢在墙上加固。4.4. 1.3设备安装完毕，应对其垂直度进行调整，垂
4、直误差不大于L5/1000。4.2.2线路敷设4.2.2.1音频信号输入的馈电应用屏蔽软线。话筒输出必须使用专用屏蔽软线。长度在1050m之间应使用双芯屏蔽软线做低阻抗平衡输入连接，中间若有话筒转接插座的必须要求接触特性良好。长距离连接的话筒线（5Om以上）必须采用低阻抗（200）,平衡传送连接方法，最好采用四芯屏蔽线，对交线对并接穿钢管敷设。调音台及全部周边设备之间的连接均需采用单芯（不平衡）或双芯（平衡）屏蔽软线连接。4.2.2.2功率输出的馈电是指功放输出至扬声器（箱）之间的连接电缆，视距离远近进行截面及高或低阻抗的选择。4.2.2.3供电线路选择（单相、三相、自动稳压器），宜用隔离变压
5、器（1:1）,总用电量VlOKA时，用单相220V供甩：总用电量10KVA时，用三相电源再分三路输出220V供电。电压波动超过+5%或一10%时，应采用自动稳压器，以保证各系统设备正常工作。所有馈电线宜穿管敷设。4.2.2.4接地与防雷应按相关标准规范要求进行安装敷设。应设有专门的接地地线，不与防雷接地或供电接地共享地线。音频接地必须为单点，不得形成音频接地环流。4.2.3扬声器的安装4.2.3.1扩声扬声器系统宜采用明装，若采用暗装，装饰面的透声开口应足够大，透声材料或蒙面的格条尺寸相对于主要扩声频段的波长应足够小。4.2.3.2无论明装或暗装均应牢固，不得因振动而产生机械噪声。4.2.3.

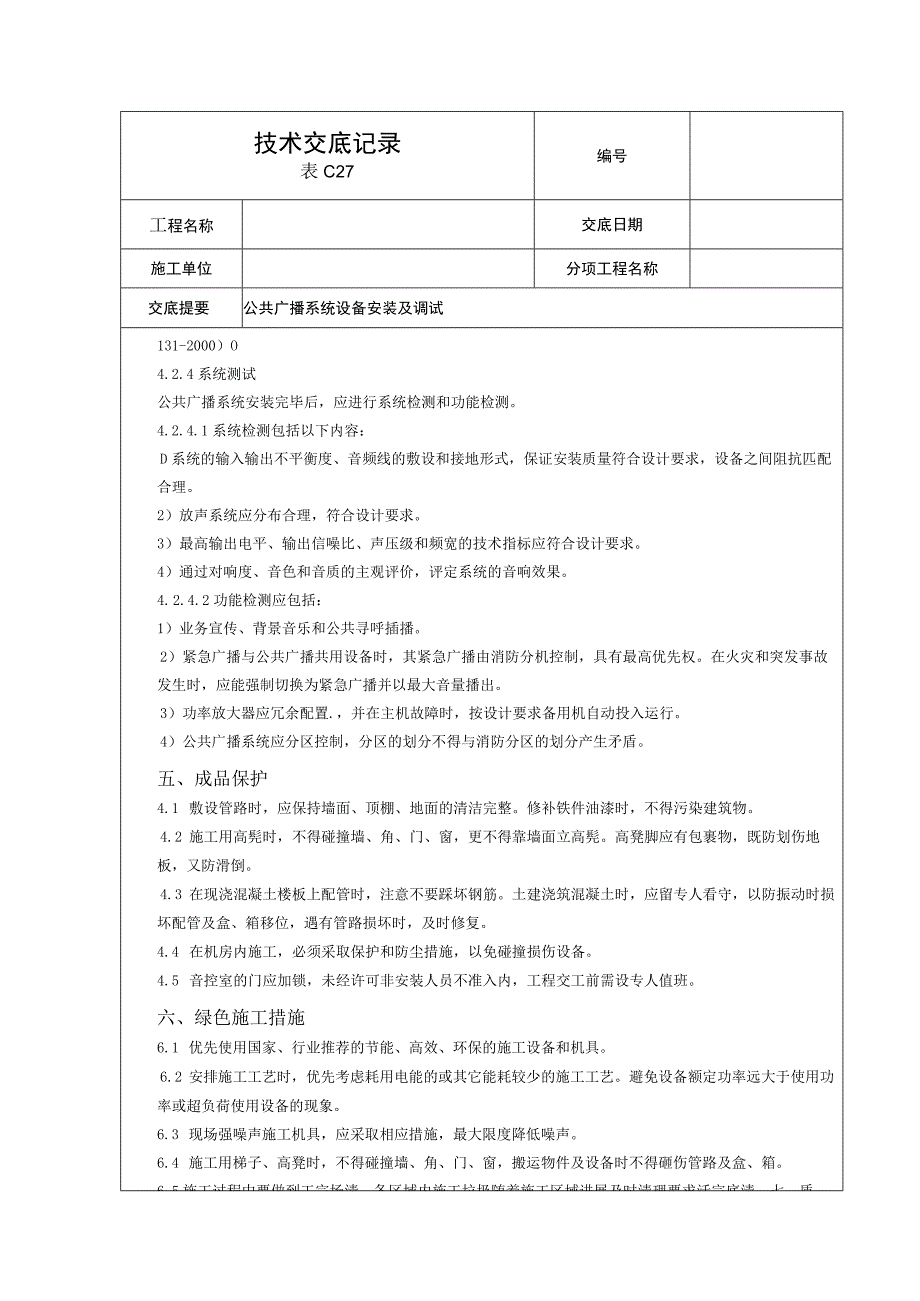

6、3与火灾事故广播合用的背景音乐扬声器（箱），在现场不得装设音量调节或控制开关。4.2.3.4扩声公共广播系统声特性测量方法按有关标准规定进行，厅堂扩声系统执行厅堂扩声特性测量方法（GB/T49597995）,歌舞厅扩声系统执行歌舞厅扩声系统的声学特性指标与测量方法（WHo3017993）,体育饵则执行建设部（现住建部）标准体育馆声学设计及测量规程（JGJ/T技术交底记录编号表C27工程名称交底日期施工单位分项工程名称交底提要公共广播系统设备安装及调试131-2000）O4.2.4系统测试公共广播系统安装完毕后，应进行系统检测和功能检测。4.2.4.1系统检测包括以下内容：D系统的输入输出不平衡
7、度、音频线的敷设和接地形式，保证安装质量符合设计要求，设备之间阻抗匹配合理。2）放声系统应分布合理，符合设计要求。3）最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求。4）通过对响度、音色和音质的主观评价，评定系统的音响效果。4. 2.4.2功能检测应包括：1）业务宣传、背景音乐和公共寻呼插播。2）紧急广播与公共广播共用设备时，其紧急广播由消防分机控制，具有最高优先权。在火灾和突发事故发生时，应能强制切换为紧急广播并以最大音量播出。3）功率放大器应冗余配置.，并在主机故障时，按设计要求备用机自动投入运行。4）公共广播系统应分区控制，分区的划分不得与消防分区的划分产生矛盾。五、成品
8、保护4.1 敷设管路时，应保持墙面、顶棚、地面的清洁完整。修补铁件油漆时，不得污染建筑物。4.2 施工用高髡时，不得碰撞墙、角、门、窗，更不得靠墙面立高髡。高凳脚应有包裹物，既防划伤地板，又防滑倒。4.3 在现浇混凝土楼板上配管时，注意不要踩坏钢筋。土建浇筑混凝土时，应留专人看守，以防振动时损坏配管及盒、箱移位，遇有管路损坏时，及时修复。4.4 在机房内施工，必须采取保护和防尘措施，以免碰撞损伤设备。4.5 音控室的门应加锁，未经许可非安装人员不准入内，工程交工前需设专人值班。六、绿色施工措施6.1 优先使用国家、行业推荐的节能、高效、环保的施工设备和机具。6.2 安排施工工艺时，优先考虑耗用
9、电能的或其它能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。6.3 现场强噪声施工机具，应采取相应措施，最大限度降低噪声。6.4 施工用梯子、高凳时，不得碰撞墙、角、门、窗，搬运物件及设备时不得砸伤管路及盒、箱。6.5施工过程中要做到工完场清，各区域内施工垃圾随着施工区域进展及时清理要求活完底清。七、质技术交底记录编号表C27工程名称交底日期施工单位分项工程名称交底提要公共广播系统设备安装及调试7. 1主控项目公共广播与紧急广播系统检测应符合下列要求。1. 1.1系统的输入输出不平衡度、音频线的敷设和接地形式，保证安装质量符合设计要求，设备之间阻抗匹配合理。2. 1.
10、2放声系统应发布合理，符合设计要求。3. 1.3最高输出电平、输出信噪比、声压级和频宽的技术指标应符合设计要求。7. 1.4通过对响度、音色和音质的主观评价，评定系统的音响效果。8. 1.5功能检测应包括以下内容。业务宣传、背景音乐和公共寻呼插播。紧急广播与公共广播共用设备时，其紧急广播由消防分机控制，具有最高优先权。在火灾和突发事故发生时，应能强制切换为紧急广播并以最大音量播出。紧急广播功能检测按相关要求执行。功率放大器应富余配置，并在主机故障时，按设计要求备用机自动投入运行。公共广播系统应分区控制，分区的划分不得与消防分区的划分产生矛盾。八、质量保证措施9. 1安装机柜时，应预留足够的通风
11、散热空间。9.1设计时应根据系统的使用性质，合理选用需要系数和补偿系数。由于大部分扬声器的功率可以调节（例如，额定功率为6W的扬声器，一般有6W、3M15W三个档次的功率供接线时选择），接线时应严格按照设计图纸选择合适的实配功率。9.2设计时应选用有足够截面的信号电缆，有接头的地方需要压接良好。9.3扬声器的服务范围间距是轴线与边重叠、边与边重叠，或它们的不同程度的重叠等，都将直接决定着声场的分布情况，设计时应根据现场环境情况选择扬声器的类型、布置形式及间距等。九、职业健康安全注意事项10.1进入现场必须戴好安全帽，不得穿拖鞋进入现场。9.2班组内部人员发生争执，或与其它专业施工人员发生争执时
12、，不得打架，必须到项目部来由主管领导解决问题，擅自打架闹事者一律开除并视情况处以相应的罚款。9.3使用机电设备、机具前应检查确认性能良好，电机机具的漏电保护装置灵敏有效。不得“带病运转。9.4超过2米时应使用安全带，梯子使用时要系好拉线，打眼时要戴好防护眼镜，工作地点下方不得站人。9.5焊接作业前要开具动火证，要带好防火用品，焊接时要有专人看护，并配齐消防设备。9.6施工工作面工完场清，垃圾堆放在指定地点。技术交底记录表C27编号工程名称交底日期施工单位分项工程名称交底提要公共广播系统设备安装及调试9.7从事高处作业要定期体检，经医生诊断，凡患高血压、心脏病、贫血病、癫痫病以及其它不适应高处作业的，不得从事高处作业。9.8高处作业衣着要灵便，禁止穿硬底和带钉易滑的鞋。9.9电缆桥架安装时，其下方不应有人停留。9.10梯子不得缺档，不得垫高使用，梯子横档间距以30Cnl为宜，使用时上端要扎牢，下端要采取防滑措施：单面梯与地面夹角以60-70度为宜，禁止二人同时在梯上作业，如需接长使用应绑扎牢固，人字梯底座要拉牢，在通道处使用梯子，应有人监护或设置围栏。审核人交底人接受交底人
