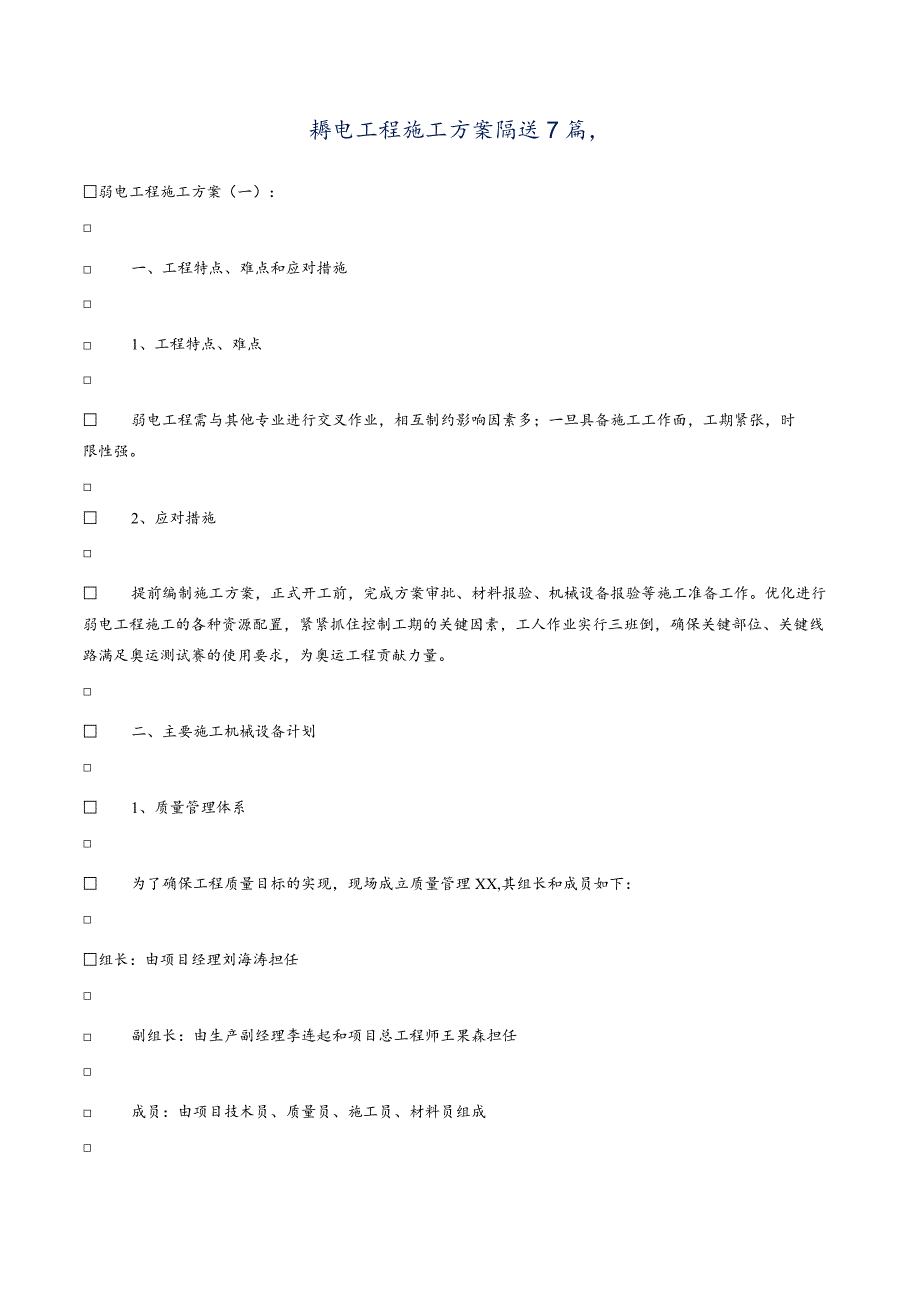

1、耨电工程施工方案隔送7篇,弱电工程施工方案(一): 一、工程特点、难点和应对措施 1、工程特点、难点 弱电工程需与其他专业进行交叉作业,相互制约影响因素多;一旦具备施工工作面,工期紧张,时限性强。 2、应对措施 提前编制施工方案,正式开工前,完成方案审批、材料报验、机械设备报验等施工准备工作。优化进行弱电工程施工的各种资源配置,紧紧抓住控制工期的关键因素,工人作业实行三班倒,确保关键部位、关键线路满足奥运测试赛的使用要求,为奥运工程贡献力量。 二、主要施工机械设备计划 1、质量管理体系 为了确保工程质量目标的实现,现场成立质量管理XX,其组长和成员如下:组长:由项目经理刘海涛担任 副组长:由生

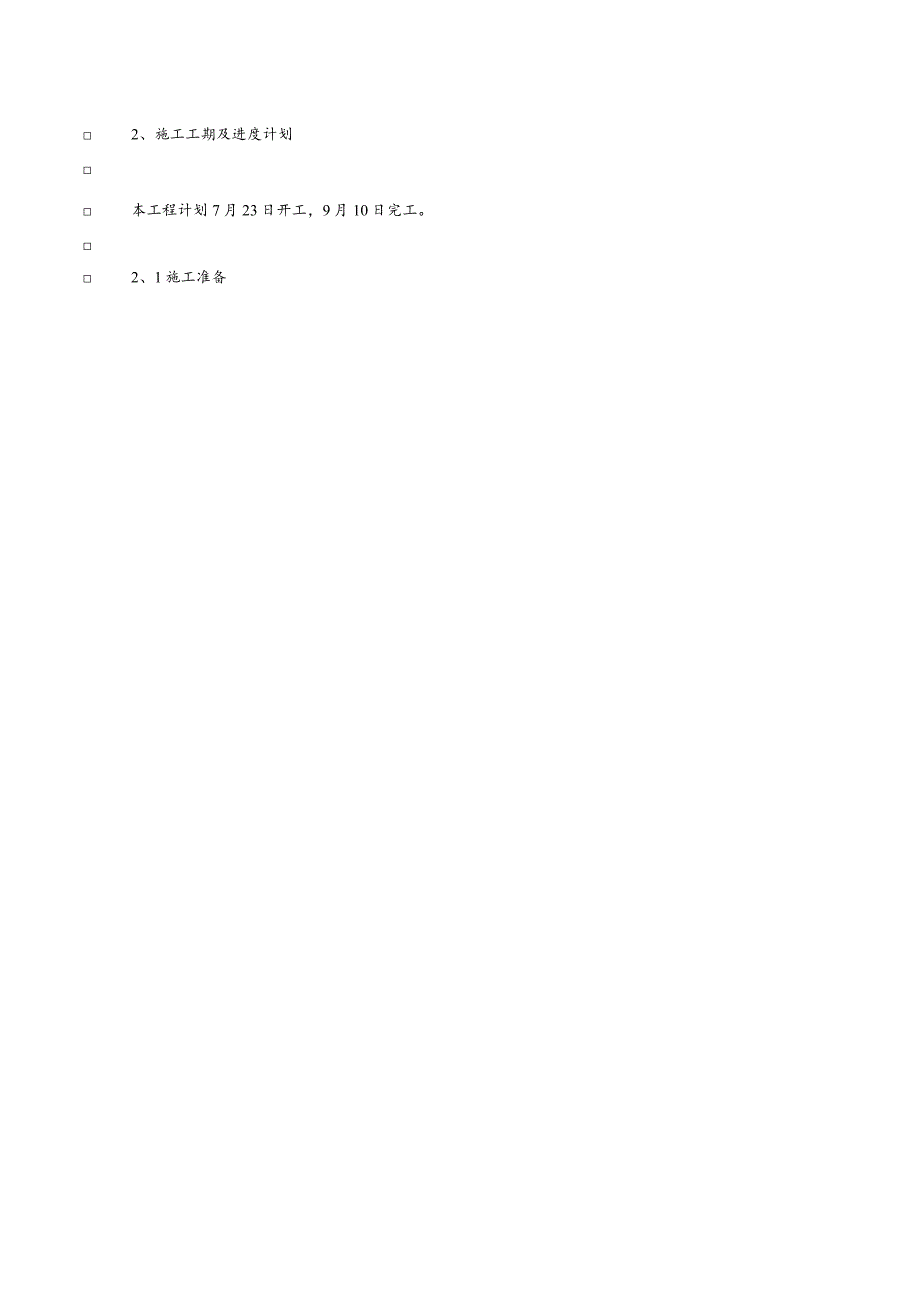

2、产副经理李连起和项目总工程师王果森担任 成员:由项目技术员、质量员、施工员、材料员组成 2、施工工期及进度计划 本工程计划7月23日开工,9月10日完工。 2、1施工准备 7月18日一7月22日,共7天; 2、2会议区会议区西南角至中一路:7月23日-8月5日,共14天;会议区西侧至景观西路:8月6日-8月15日,共10天;会议区西侧至景观路:8月16日-8月31日,共15天。2、3展览区展览区西侧弱电井:8月21日-8月31日,共6天;展览区北侧弱电井:9月1日-9月10日,共10天。3、劳动力组织3、1做好职工的入场教育培训,搞好全员的各项交底工作:培训应按职工的工作任务,区分不一样层次和
3、培训资料,使职工有适当的知识基础(包括高效率完成其各项任务的方法和技能),以确保员工对现行法规要求、内部标准、组织方针、目标的认识,上述工作应利用一段时间进行,此外应学习XX市各项规定以及公司的各项规章制度,教育职工学习首都礼貌公约做礼貌市民,激励职工的进取性。3、2加强职工的职业健康安全教育,树立安全第一、预防为主的意识,由安全员组织培训,职工进场后进行三级安全教育,包括国家法规相关要求、企业职业健康安全管理手册程序文件、内部标准、安全目标等知识,强化职工安全意识,把安全工作当作头等大事来抓。3、3落实各级人员的岗位职责制。对职工进行施工组织设计及各分部分项工程施工方案的团体交底工作,使全体
4、职工都能掌握技术及质量标准;对关键部位除做详细交底外,还应做现场示范,促使操作工人理解企业在我心中,质量在我手中及百年大计,质量第一的内涵。3、4劳动力计划表拟在本工程投入项目管理人员16人,施工作业队管理人员8人,劳动力投入按照施工部位进行划分,具体见下表。劳动力计划表程施工技术规范及质量标准、工程资料、现场环境、交通情景、环保要求、防火、用电、安全注意事项、各专业工种施工机械操作规程等。取得合格证后方可上岗。所有人员一律持证上岗。 三、主要工序施工工艺流程和施工方法 1、施工顺序场地平整测量放线沟槽开挖管道C20混凝土垫层、安装槽钢支撑砌筑人孔安装管道回填中砂安装人孔上覆质量验收移交网通公
5、司穿通信光缆2、施工方法2、1沟槽开挖根据设计要求,管道的室外埋深0、8米,各部位室外地面高程如下:会议区(1)开槽采用机械开槽,人工配合削坡、清槽,开槽时由测量人员配合,随挖随测,以保证不出现槽底超挖,以防地基被扰动。将沟底的岩石、砾石等坚硬物体铲除至设计高程以下150-20Omin,然后铺上沙土整平夯实。基底高程、轴线位置、基底土质应贴合设计要求,管道每侧预留50Omm的工作宽度。(2)对于有地下障碍物(现况管线)的地段由人工开挖,防止破坏。(3)机械挖槽时应在设计槽底高程上保留20Cm左右一层不挖,用人工清底,保证管道下方地基不受干扰。(4)开挖顺序先深后浅,以利排水。(5)槽边Im范围
6、严禁堆土堆物。开挖弃土置于沟槽一侧Inl以外,堆土高度不应超过2m,并适当留出运输材料工作面,便于管道施工。(6)槽深小于3m时,边坡为1:0、33、槽深大于3m时,边坡为1:0、5、(7)成槽后应及时在槽边设安全护栏。槽边Inl处沿沟槽走向设1、2m高红白漆护栏,并围防汛境,高50cm,以防雨水冲槽。(8)开槽土方凡适宜回填暂存于施工现场指定的堆土场,用于沟槽及路基回填,制定合理土方调配计划,并按其执行,减少土方外运及现场土方调运,降低造价。(9)开槽见底后进行基础钎探,如若地基承载本事小于设计要求,需要进行地基处理,处理措施由设计单位确定。 (10)及时约请各有关人员验槽,槽底合格后方可进
7、行下道工序。 2、2管道基础基础采用30150组合钢模作为侧模板,模板外侧用插入土中的短钢管进行加固,确保模板拼缝严密,表面平整,不漏浆。垫层采用C30混凝土,厚200mm,浇注混凝土前,必须洒水进行湿润。管架采用10#槽钢制作而成,安装前进行防腐处理。在浇注混凝土过程中,利用模板顶部设置的标记,按100Omm间距,将槽钢竖直插入混凝土中,插入深度为15Omm。槽钢位置调整完毕,混凝土初凝后,洒水进行养护。2、3安装管道管道直径共2种,即RCI20、RC200;管道采用丝扣连接,钢管内部应除去毛刺并涂沥青,钢管外部及钢排架应刷两道沥青,所有防腐措施及施工均应满足验收规范要求。人孔出口处的管道要
8、做成喇叭口状,并用磨光机打磨光滑。管道铺装顺序:基础顶面铺细砂排第一层管道用细砂填充缝隙排第二层管道直至最终一层管道。2、4人孔人孔基础:C15,素混凝土,地基承载力,应大于19、7Nm,基础的底面高程低于管道基础底面高程40cm,并在基础垫层中心位置,设置积水罐。人孔四壁:人孔高度1、8米,四壁用MUlO烧结普通砖和Mlo砂浆砌筑而成,并按图集的指定位置预埋各种支架。外墙垂直面用M5水泥防水砂浆抹面,内墙面用1:1水泥砂浆勾缝;四壁与基础、上覆(指预制构件吊装)结合部和内外角应用水泥砂浆抹八字角。人孔与管道接口的处理 人孔先砌筑到管道底面高程位置,在进行管道安装,管道孔道间的缝隙用掺加膨胀剂
9、(选用UEA型膨胀剂,掺量为水泥用量的3%)的干硬性水泥砂浆封堵严密,封堵宽度与墙面同宽。 管道安装完毕,继续砌筑人孔墙体,墙体与管道间的健隙同样用掺加膨胀剂的水泥砂浆封堵严密,并用铁抹子捣实。人孔上覆:预制混凝土构件,混凝土强度等级C20,预留洞直径为800mm。人孔的宽度(系指最大处净宽)1、5m时,其上覆板厚度为20cm;人孔的宽度(系指最大欠净宽)≤1、5m时,其上覆板厚度为15cmo 人孔上覆的稳固预制的人孔上覆块:预制的人孔上覆块必须用MlO水泥砂浆稳固在人孔四壁上,其砂浆应饱满,板块的接缝(板间缝)必须用M7、5水泥砂浆堵、抹严密。 2、5回填土管道经验收合格后,管线两侧对
10、称分层填筑中砂,管顶应铺50Cm内填筑中砂,剩余部分回填素士。进行沟槽回填时,每层虚铺厚度不大于15cm,用小型振动夯夯实。 四、质量保证措施1、混凝土浇注过程中,必须严格控制混凝土的浇注高度,当混凝土下落高度超过2米时,必须使用混凝土串筒进行浇注,避免混凝土离析。 2、施工中应保证与其它管线的水平及垂直间距,凡不能满足要求的均应采取保护措施。3、水煤气及钢管排架均需进行防腐处理:钢管内部应除去毛剌并涂沥青,钢管外部及钢排架应刷两道沥青,所有防腐措施及施工均应满足验收规范要求。 五、安全保证措施 1、进场工人必须戴安全帽,高空作业必须挂安全带。 2、电气焊工必须持证上岗,进场前,进行安全教育、
11、技能考核,合格后才能上岗。 3、沟槽开挖必需须按技术交底、并根据现场土质情景进行放坡,严禁直槽进行开挖。 4、进场工人必须服从总包单位的统一管理,进行交叉作业时,必需做好协调工作,防护措施不到位,禁止施工。 弱电工程施工方案(二): 一、工程特点、难点和应对措施 1、工程特点、难点弱电工程需与其他专业进行交叉作业,相互制约影响因素多;一旦具备施工工作面,工期紧张,时限性强。 2、应对措施 提前编制施工方案,正式开工前,完成方案审批、材料报验、机械设备报验等施工准备工作。优化进行弱电工程施工的各种资源配置,紧紧抓住控制工期的关键因素,工人作业实行三班倒,确保关键部位、关键线路满足奥运测试赛的使用
12、要求,为奥运工程贡献力量。 二、主要施工机械设备计划 1、质量管理体系 为了确保工程质量目标的实现,现场成立质量管理XX,其组长和成员如下: 组长:由项目经理刘海涛担任 副组长:由生产副经理李连起和项目总工程师王果森担任 成员:由项目技术员、质量员、施工员、材料员组成 2、施工工期及进度计划 本工程计划7月23日开工,9月10日完工。 2、1施工准备 7月18日-7月22日,共7天; 2、2会议区会议区西南角至中一路:7月23日-8月5日,共14天;会议区西侧至景观西路:8月6日-8月15日,共10天;会议区西侧至景观路:8月16日-8月31日,共15天。 2、3展览区展览区西侧弱电井:8月2
13、1日-8月31日,共6天;展览区北侧弱电井:9月1日-9月10日,共10天。 3、劳动力组织3、1做好职工的入场教育培训,搞好全员的各项交底工作:培训应按职工的工作任务,区分不一样层次和培训资料,使职工有适当的知识基础(包括高效率完成其各项任务的方法和技能),以确保员工对现行法规要求、内部标准、组织方针、目标的认识,上述工作应利用一段时间进行,此外应学习XX市各项规定以及公司的各项规章制度,教育职工学习首都礼貌公约做礼貌市民,激励职工的进取性。3、2加强职工的职业健康安全教育,树立安全第一、预防为主的意识,由安全员组织培训,职工进场后进行三级安全教育,包括国家法规相关要求、企业职业健康安全管理
14、手册程序文件、内部标准、安全目标等知识,强化职工安全意识,把安全工作当作头等大事来抓。 3、3落实各级人员的岗位职责制。对职工进行施工组织设计及各分部分项工程施工方案的团体交底工作,使全体职工都能掌握技术及质量标准;对关键部位除做详细交底外,还应做现场示范,促使操作工人理解企业在我心中,质量在我手中及百年大计,质量第一的内涵。3、4劳动力计划表拟在本工程投入项目管理人员16人,施工作业队管理人员8人,劳动力投入按照施工部位进行划分,具体见下表。劳动力计划表程施工技术规范及质量标准、工程资料、现场环境、交通情景、环保要求、防火、用电、安全注意事项、各专业工种施工机械操作规程等。取得合格证后方可上岗。所有人员一律持证上岗。 三、主要工序施工工艺流程和施工方法 1、施工顺序场地平整测量放线沟槽开挖管道C20混凝土垫层、安装槽钢支撑砌筑人孔安装管道回填中砂安装人孔上覆质量验收移交网通公司穿通信光缆 2、施工方法 2、1沟槽开挖 根据设计要求,管道的室外埋深0、8米,各部位室外地面高程如下:会议区(1)开槽采用机械开槽,人工配合削坡、清槽,开槽时由测量人员配合,随挖随测,以保证不出现槽底超挖,以防地基被扰动。将沟底的岩石、砾石等坚硬物体铲除至设
