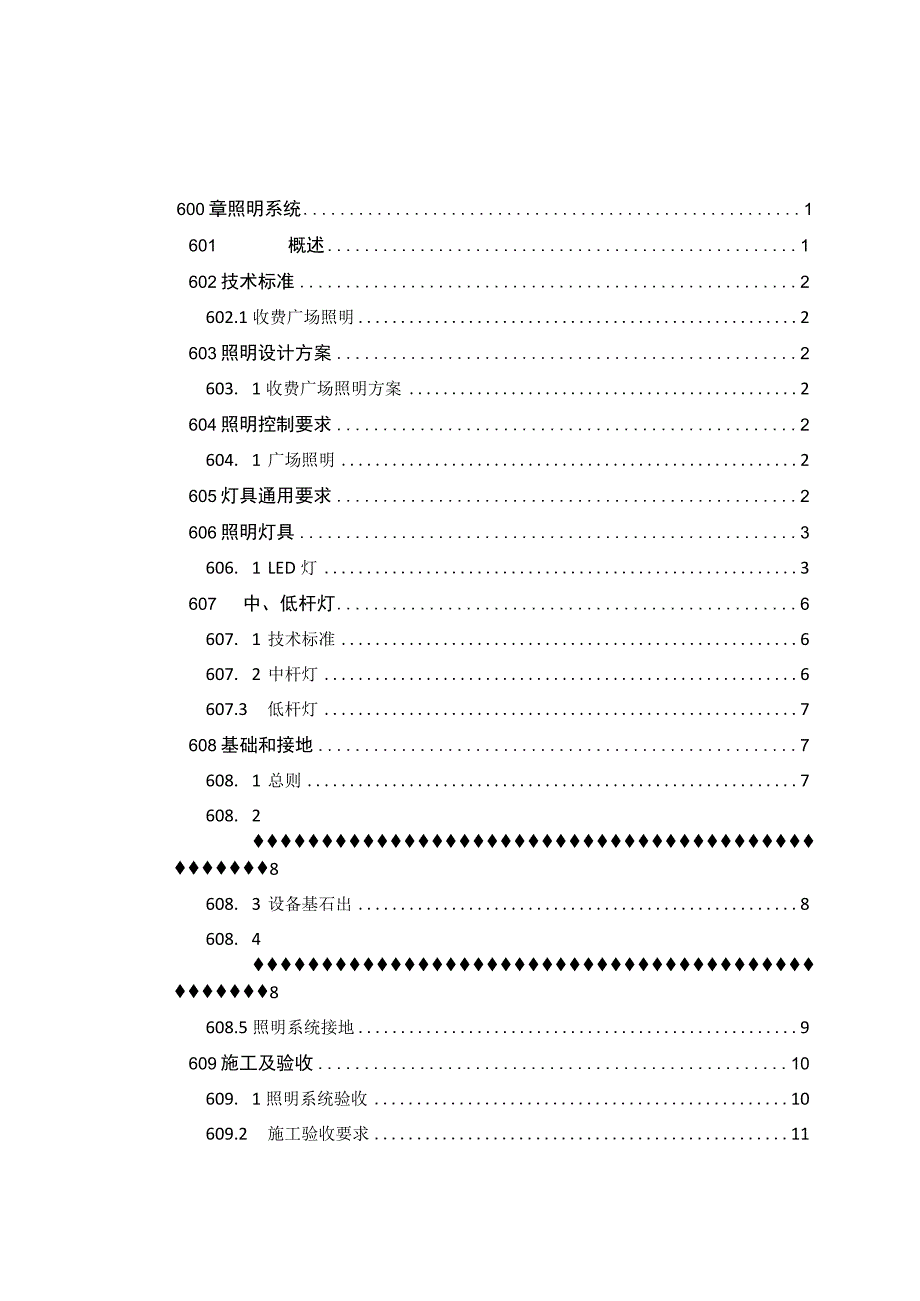

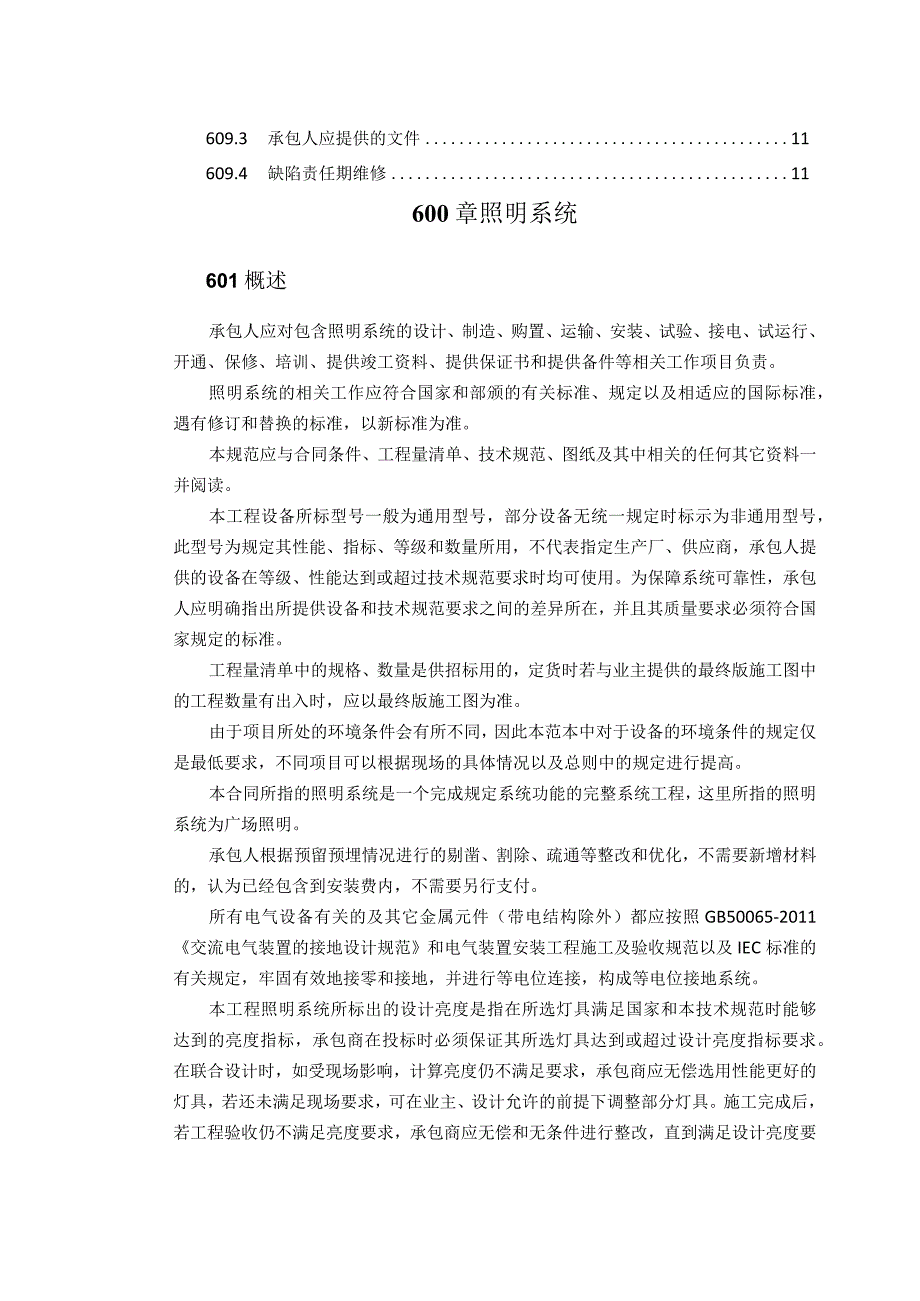

1、600章照明系统1601概述1602技术标准2602.1收费广场照明2603照明设计方案2603. 1收费广场照明方案2604照明控制要求2604. 1广场照明2605灯具通用要求2606照明灯具3606. 1LED灯3607中、低杆灯6607. 1技术标准6607. 2中杆灯6607.3低杆灯7608基础和接地7608. 1总则7608. 28608. 3设备基石出8608. 48608.5照明系统接地9609施工及验收10609. 1照明系统验收10609.2施工验收要求11609.3承包人应提供的文件11609.4缺陷责任期维修11600章照明系统601概述承包人应对包含照明系统的设计、
2、制造、购置、运输、安装、试验、接电、试运行、开通、保修、培训、提供竣工资料、提供保证书和提供备件等相关工作项目负责。照明系统的相关工作应符合国家和部颁的有关标准、规定以及相适应的国际标准，遇有修订和替换的标准，以新标准为准。本规范应与合同条件、工程量清单、技术规范、图纸及其中相关的任何其它资料一并阅读。本工程设备所标型号一般为通用型号，部分设备无统一规定时标示为非通用型号，此型号为规定其性能、指标、等级和数量所用，不代表指定生产厂、供应商，承包人提供的设备在等级、性能达到或超过技术规范要求时均可使用。为保障系统可靠性，承包人应明确指出所提供设备和技术规范要求之间的差异所在，并且其质量要求必须符
3、合国家规定的标准。工程量清单中的规格、数量是供招标用的，定货时若与业主提供的最终版施工图中的工程数量有出入时，应以最终版施工图为准。由于项目所处的环境条件会有所不同，因此本范本中对于设备的环境条件的规定仅是最低要求，不同项目可以根据现场的具体情况以及总则中的规定进行提高。本合同所指的照明系统是一个完成规定系统功能的完整系统工程，这里所指的照明系统为广场照明。承包人根据预留预埋情况进行的剔凿、割除、疏通等整改和优化，不需要新增材料的，认为已经包含到安装费内，不需要另行支付。所有电气设备有关的及其它金属元件（带电结构除外）都应按照GB50065-2011交流电气装置的接地设计规范和电气装置安装工程

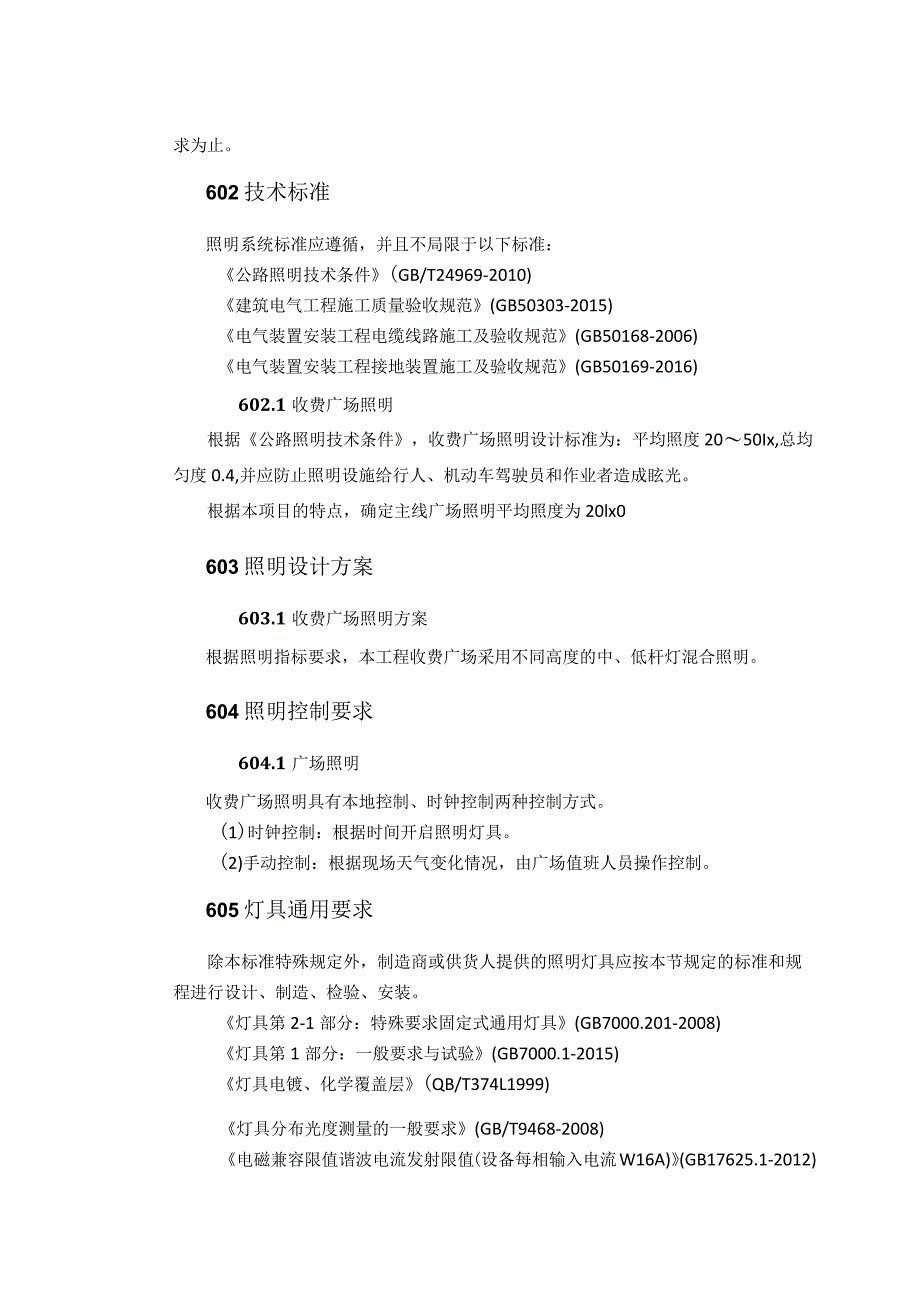

4、施工及验收规范以及IEC标准的有关规定，牢固有效地接零和接地，并进行等电位连接，构成等电位接地系统。本工程照明系统所标出的设计亮度是指在所选灯具满足国家和本技术规范时能够达到的亮度指标，承包商在投标时必须保证其所选灯具达到或超过设计亮度指标要求。在联合设计时，如受现场影响，计算亮度仍不满足要求，承包商应无偿选用性能更好的灯具，若还未满足现场要求，可在业主、设计允许的前提下调整部分灯具。施工完成后，若工程验收仍不满足亮度要求，承包商应无偿和无条件进行整改，直到满足设计亮度要求为止。602技术标准照明系统标准应遵循，并且不局限于以下标准：公路照明技术条件(GB/T24969-2010)建筑电气工程
5、施工质量验收规范(GB50303-2015)电气装置安装工程电缆线路施工及验收规范(GB50168-2006)电气装置安装工程接地装置施工及验收规范(GB50169-2016)602.1收费广场照明根据公路照明技术条件，收费广场照明设计标准为：平均照度2050Ix,总均匀度0.4,并应防止照明设施给行人、机动车驾驶员和作业者造成眩光。根据本项目的特点，确定主线广场照明平均照度为20lx0603照明设计方案603.1收费广场照明方案根据照明指标要求，本工程收费广场采用不同高度的中、低杆灯混合照明。604照明控制要求604.1广场照明收费广场照明具有本地控制、时钟控制两种控制方式。(1)时钟控制：
6、根据时间开启照明灯具。(2)手动控制：根据现场天气变化情况，由广场值班人员操作控制。605灯具通用要求除本标准特殊规定外，制造商或供货人提供的照明灯具应按本节规定的标准和规程进行设计、制造、检验、安装。灯具第2-1部分：特殊要求固定式通用灯具(GB7000.201-2008)灯具第1部分：一般要求与试验(GB7000.1-2015)灯具电镀、化学覆盖层(QB/T374L1999)灯具分布光度测量的一般要求(GB/T9468-2008)电磁兼容限值谐波电流发射限值(设备每相输入电流W16A)(GB17625.1-2012)灯具第2-3部分：特殊要求道路与街路照明灯具(GB7000.203-201
7、3)灯具第2-22部分：特殊要求应急照明灯具(GB7000.2-2008)606照明灯具1.ED灯1.ED灯专用技术规范：1)普通照明用LED模块安全要求(GB24819-2009)2)普通照明用LED模块性能要求(GB/T24823-2017)3)普通照明用LED模块测试方法(GB/T24824-2009)4)城市道路照明设计标准(CJJ45-2015)5)道路照明用LED性能要求(GB/T24907-2010)6)一般照明用设备电磁兼容抗扰度要求(GB/T18595-2014)7)电气照明和类似设备的无线电骚扰特性的限值和测量方法(GB17743-2007)(1)灯具规格灯具标称功率为光源
8、功率，非整灯功率，如工程量清单所示，考虑到厂家的不同，功率可以有10%的调整，但是性能和照度指标应当优于原规格的灯具,亮度需满足设计图纸要求，并且单价不应增加。(2)LED器件器件要求宜选用低热阻、散热良好、低应力的封装结构及高折射率、抗劣化封装材料(如硅胶、硅酮树脂、高透光的玻璃等合成材料)，应具有导热率高、光衰小、光色纯、无重影等特点，保证功率型LED工作的稳定性、可靠性及高效性。1)采用功率型LED,单颗额定功率1W。2)允许工作结温不得大于105C。3)色温4000KWTCW5000K,色温一致性W5%Tc04)显色性265。5)在寿命期内保持颜色衰减的一致性，偏差不大于7个麦德拉。6
9、）初始值为开始点灯后100oh所测数据，自初始值后3000h的光衰小于3%,光源寿命应不小于50000h,寿命期内光衰小于初始值的30%o7）灯具与器件装配后，在25时，满负荷稳定工作，其LED器件的结温的温升W30C8）光源单个芯片光通量2120Lm35OmA。9）灯的光度分布应符合QJ45规定的道路照明标准值的要求，制造商应标称灯的截光性能、光分布类型和光强表。（3）电源性能指标1）驱动电源寿命不小于3300Oh2）交流输入电压：AC220V20%3）输入电压频率：50Hz2Hz4）功率因数：N0.955）从交流电源至芯片的点功率效率：,85%6）谐波含量：15%7）驱动器外壳防护等级不低
10、于IP658）驱动器外壳应达到JB1643中的WFl耐腐蚀性能9）应具有短路保护，以防该灯短路时波及其他灯具10）应具有开路保护、过热保护等功能。11）驱动器可与灯具一体组装，也可以采用分离式。（4）灯具光学性能1）灯具配光采用专业道路配光标准，满足照度、均匀度，应提供符合GB/T9468规定的光度数据。2）提供LED灯具的出光角度和配光曲线，据此设计的照明方案满足前述有关标准的光度要求。（5）灯具电气性能1）绝缘电阻：产品的电源接线端子与机壳、控制端子的绝缘电阻不小于100MQc湿态绝缘电阻：用500V摇表测量湿态绝缘电阻不小于2MQO2）电气强度：在产品的电源接线端子与机壳之间施加频率50
11、Hz,有效值150OV正弦交流电压，历时Imin,应无火花、闪络和击穿现象。3）防触电保护类别为I类。4）接线方式：单相三线制。5）电气性能：I级6）在额定电压和额定频率下工作时，灯具实际消耗的功率与额定功率之差不应大于5%7）在额定电压和额定频率下工作时，单灯补偿功率因数高于095,功率因数偏差小于0.058）开关次数：在额定输入电压下，以60s点灯，60s关灯条件下，应能通过5000次开关实验9）启动时间短，为纳秒极，无频闪，可热启动（6）灯具环境适应性能1）耐低温性能：在一20C条件下，经过8h低温试验，产品应启动正常，逻辑正确。2）耐高温性能：在+506条件下，经过16h高温试验，产品
12、应启动正常，逻辑正确。3）耐湿热性能：在温度40C,相对湿度（98+2%）条件下，经过48h湿热试验，产品应启动正常，逻辑正确。4）耐温度交变性能：应符合JT/T817-2011中4.2的要求。5）耐机械振动性能：应符合JT/T817-2011中4.4.2的要求。6）耐盐雾腐蚀性能：应符合JT/T817-2011中4.6的要求。7）耐侯性能：用于太阳光照条件下的灯具应进行耐候性试验，灯具外壳防腐层、支撑件应符合JT/T817-2011中4.7的要求。8）灯具外壳及接插件应达到JB1643中的WFl耐腐蚀性能。9）灯具防护等级不低于IP65。10）抗冲击性能：6焦耳11）噪声不高于55dB（八）
13、o（7）电磁兼容特性1）骚扰电压应符合GB17743的要求。2）谐波电流限值应符合GB17625.1的要求。3）浪涌抗扰度应符合GB/T18595的要求。4）静电放电抗扰度应符合JT/T817-2011中4.11.2的要求。5）辐射电磁场抗扰度应符合JT/T817-2011中4.11.3的要求。6）电快速瞬变脉冲群抗扰度应符合JTT8172011中4.11.4的要求7）总谐波失真：小于15%。（8）灯具连接件与安装支架1）灯具连接件应带有角度刻盘并带有锁止部件，方便灯具仰角的安装调节。2)灯具的连接件应保证有足够的空间以便现场徒手更换灯具部件。3)灯具应包含配套供应的配件，所有配件应由工厂事先
14、制成，灯具配件安装应易操作。(9)其余要求：制造商或供货人设计出相似的灯具，如果达到或超过上述要求，亦可使用，但制造商或供货人应明确指出所建议的灯具和规定要求之间的差异所在。607中、低杆灯607.1 技术标准除特殊规定外，制造商或供货人提供的照明灯具应按本节规定的标准和规程进行设计、制造、检验、安装。(1)钢结构设计规范(GB50017-2003)(2)建筑抗震设计规范(GB50011-2010)(3)建筑结构荷载规范(GB50009-2012)灯柱防雷、路基基础、手孔、接地、防振措施(设置阻尼器等措施)和内部配线等所有附属设施均包含在灯柱整套工程量内。灯杆钢材、外径、壁厚等必须满足当地风速
15、要求，并提供详细的抗风受力说明书和钢材检验报告，无实际数据，沿海、台风可能影响地区45ms,内陆地区40m/s。607.2 中杆灯(1)根据风速要求选择Q235B或者Q345B或者更高级别钢材，材料壁厚不小于8mm。杆体内、外应先热浸镀锌处理，镀锌量为275gm2,然后再进行喷塑处理,材料为聚酯，聚酯层厚度为0.076mm;杆体使用寿命达30年以上；喷塑必须抗老化、抗脱落、抗褪色，在户外的使用寿命不低于10年。如需喷塑处理，杆体内、外应先热浸镀锌处理，镀锌量为275gm2,然后再进行喷塑处理，材料为聚酯，聚酯层厚度为0.076mm;杆体使用寿命达30年以上；喷塑必须抗老化、抗脱落、抗褪色，在户外
