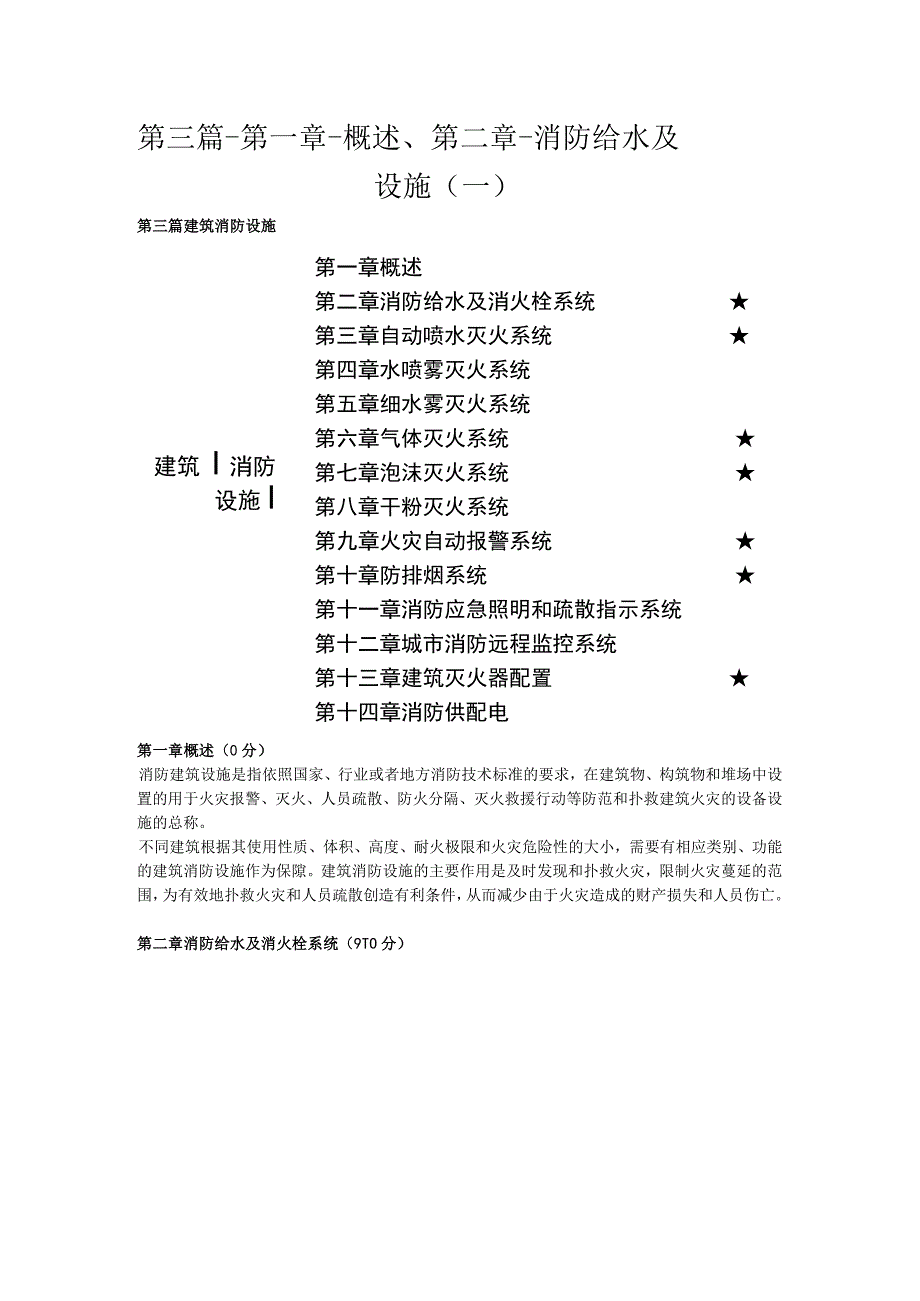

1、第三篇-第一章-概述、第二章-消防给水及设施（一）第三篇建筑消防设施第一章概述第二章消防给水及消火栓系统第三章自动喷水灭火系统第四章水喷雾灭火系统第五章细水雾灭火系统建筑 I 消防设施I第六章气体灭火系统第七章泡沫灭火系统第八章干粉灭火系统第九章火灾自动报警系统第十章防排烟系统第十一章消防应急照明和疏散指示系统第十二章城市消防远程监控系统第十三章建筑灭火器配置第十四章消防供配电第一章概述（0分）消防建筑设施是指依照国家、行业或者地方消防技术标准的要求，在建筑物、构筑物和堆场中设置的用于火灾报警、灭火、人员疏散、防火分隔、灭火救援行动等防范和扑救建筑火灾的设备设施的总称。不同建筑根据其使用性质、

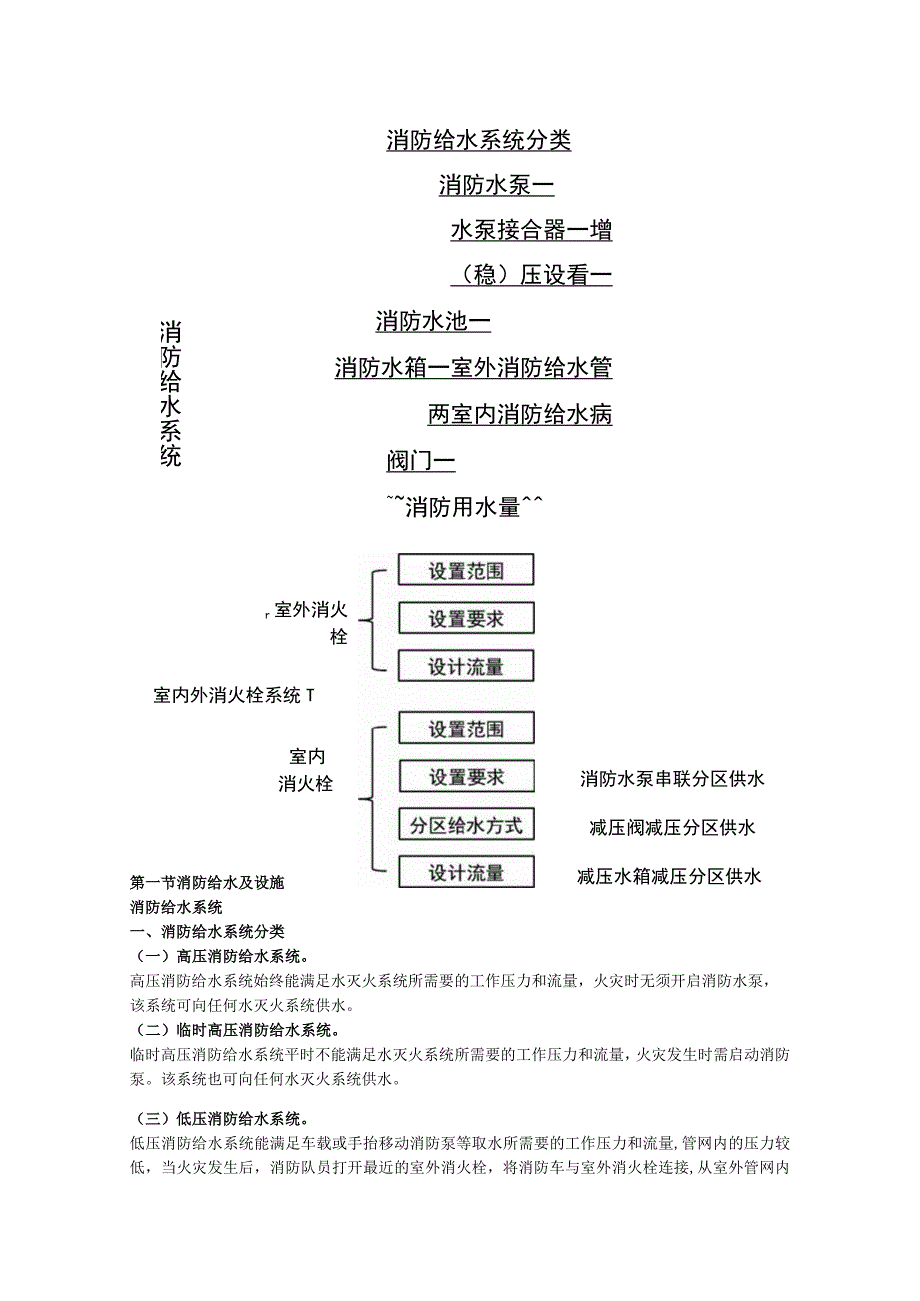

2、体积、高度、耐火极限和火灾危险性的大小，需要有相应类别、功能的建筑消防设施作为保隙。建筑消防设施的主要作用是及时发现和扑救火灾，限制火灾蔓延的范围，为有效地扑救火灾和人员疏散创造有利条件，从而减少由于火灾造成的财产损失和人员伤亡。第二章消防给水及消火栓系统（9TO分）消防给水系统分类消防水泵一水泵接合器一增（稳）压设看一消防给水系统消防水池一消防水箱一室外消防给水管两室内消防给水病阀门一消防水泵串联分区供水减压阀减压分区供水减压水箱减压分区供水消防用水量r室外消火栓室内外消火栓系统T室内消火栓第一节消防给水及设施消防给水系统一、消防给水系统分类（一）高压消防给水系统。高压消防给水系统始终能满足
3、水灭火系统所需要的工作压力和流量，火灾时无须开启消防水泵，该系统可向任何水灭火系统供水。（二）临时高压消防给水系统。临时高压消防给水系统平时不能满足水灭火系统所需要的工作压力和流量，火灾发生时需启动消防泵。该系统也可向任何水灭火系统供水。（三）低压消防给水系统。低压消防给水系统能满足车载或手抬移动消防泵等取水所需要的工作压力和流量,管网内的压力较低，当火灾发生后，消防队员打开最近的室外消火栓，将消防车与室外消火栓连接,从室外管网内吸水加入消防车内，然后利用消防车直接加压灭火，或者由消防车通过水泵接合器向室内管网内加压供水。建筑物室外宜采用低压消防给水系统，当采用市政给水管网时，应采用双路消防供

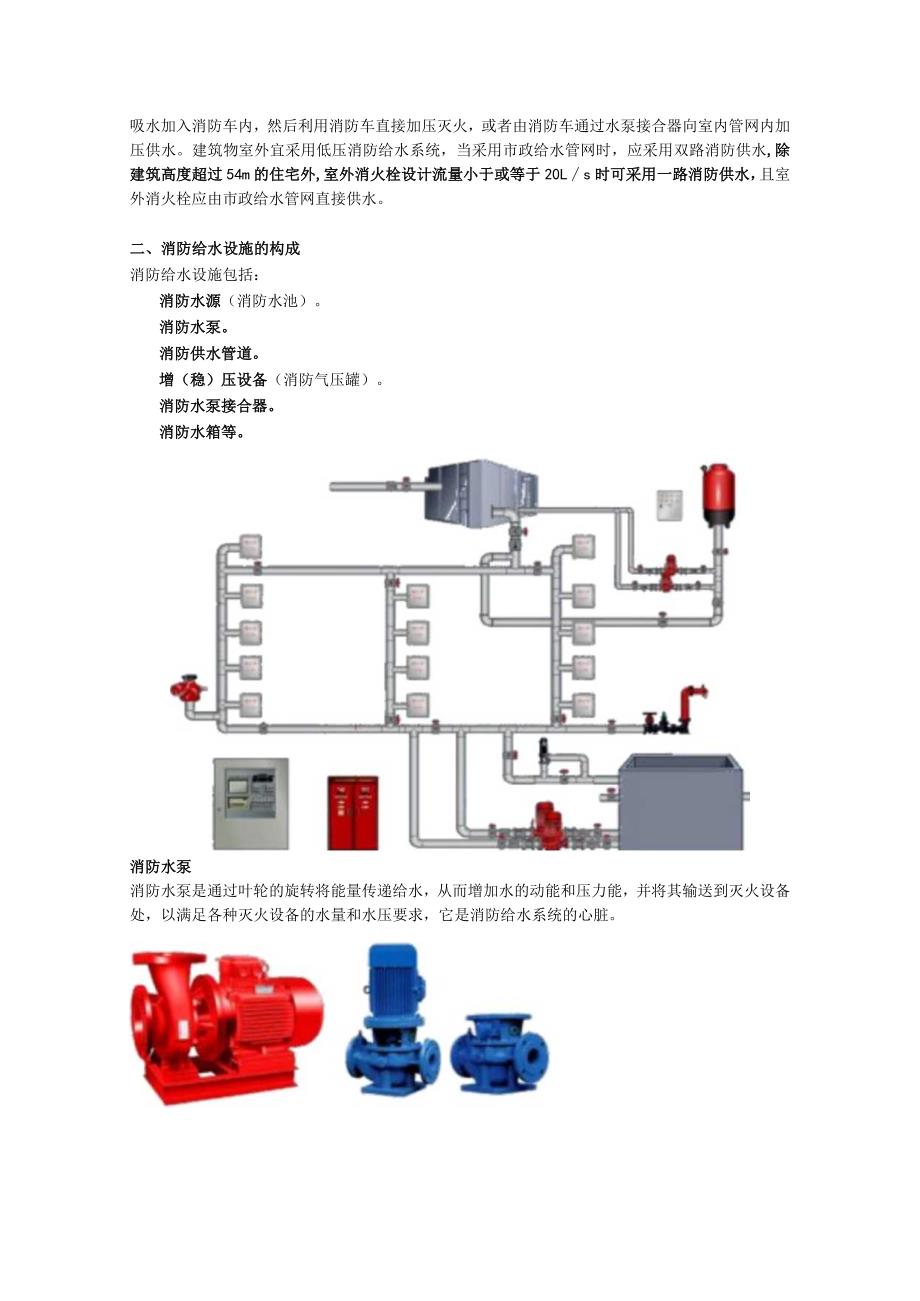

4、水,除建筑高度超过54m的住宅外,室外消火栓设计流量小于或等于20Ls时可采用一路消防供水，且室外消火栓应由市政给水管网直接供水。二、消防给水设施的构成消防给水设施包括：消防水源（消防水池）。消防水泵。消防供水管道。增（稳）压设备（消防气压罐）。消防水泵接合器。消防水箱等。消防水泵消防水泵是通过叶轮的旋转将能量传递给水，从而增加水的动能和压力能，并将其输送到灭火设备处，以满足各种灭火设备的水量和水压要求，它是消防给水系统的心脏。一、设置要求1、消防泵的设置，如表3-2-1所示。序号需设置消防泵情形临时高压消防给水系统串联消防给水系统和重力消防给水系统消火栓给水系统与自动喷水灭火系统2、备用泵的
5、设置：（1）设置消防水泵和消防传输泵时均需设置备用泵，其性能应与工作泵性能一致。（2）自动喷水灭火系统可按“用一备一”或“用二备一”的比例设置备用泵。（3）根据消防给水及消火栓系统技术规范（GB50947）的规定，下列情况可不设置备用泵：建筑高度V54m的住宅和室外消防给水设计流量25Ls的建筑；室内消防给水设计流量WIOL/s的建筑。（记忆方法：542510）二、消防泵的选用所选消防泵产品应符合消防泵（GB6245）的规定，并通过国家消防装备质量监督检验中心的检测。1、消防水泵的流量、扬程等应符合以下要求：（1）消防水泵的性能应满足消防给水系统所需流量和压力的要求。单台消防水泵的最小额定流量
6、不应小于10Ls,最大额定流量不宜大于320Ls（2）消防水泵所配驱动器的功率应满足所选水泵流量扬程性能曲线上任何一点运行所需功率的要求。mu L HS9 0IC- H 导。zo IIF OH消防泵特性曲线要求(3)当采用电动机驱动的消防水豕时，应选择电动机干式安装的消防水泵。(4)流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%,且宜大于设计工作压力的120%。(5)当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。(6)泵轴的密封方式和材料应满足消防水泵在低流量运转时的要求。(7)消防给水同泵组的消防水泵型号应一致，且工作泵不
7、宜超过3台。(8)多台消防水泵并联时，应校核流量叠加对消防水泵出口压力的影响。2、消防水泵的主要材质应符合下列规定:(1)水泵外壳宜为球墨铸铁。(2)叶轮宜为青铜或不锈钢。3、柴油机消防水泵的有关规定当采用柴油机消防水泵时应符合下列规定：(1)柴油机消防水泵应采用压缩式点火型柴油机。(2)柴油机的额定功率应校核海拔高度和环境温度对柴油机功率的影响。(3)柴油机消防水泵应具备连续工作的性能，试验运行时间不应小于24h。(4)柴油机消防水泵的蓄电池应保证消防水泵随时自动启泵的要求。(5)柴油机消防水泵的供油箱应根据火灾延续时间确定，且油箱最小有效容积应按1.5LkW配置，柴油机消防水泵油箱内储存的
8、燃料不应小于50%的储量。4、轴流深井泵安装的有关规定(1)轴流深井泵安装于水井时，其淹没深度应满足其可靠运行的要求，在水泵出流量为150%设计流量时，其最低淹没深度应是第一个水泵叶轮底部水位线以上不少于3.2m,且海拔高度每增加300rn,深井泵的最低淹没深度应至少增加0.3m。(如图3-2-1所示)水井轴流深井泵最低淹没深度第一叶轮底部注：HP指当地海拔高度安装于水井(2)轴流深井泵安装在消防水池等消防水源上时，其第一个水泵叶轮底部应低于消防水池的最低有效水位线，且淹没深度应根据水力条件经计算确定，并应满足消防水池等消防水源有效储水量或有效水位能全部被利用的要求；当水泵设计流量大于125L
9、s时，应根据水泵性能确定淹没深度，并应满足水泵气蚀余量的要求。(如图3-2-2所示)T1(4)当轴流深井泵的电动机露天设置时，应有防雨功能。(5)轴流深井泵的出水管与消防给水管网连接、轴流深井泵的出水管的阀门设置均应符合消防给水及消火栓系统技术规范(GB50974)的有关规定。(6)其他应符合室外给水设计规范(GB50013)的有关规定。(三)消防泵的串联和并联消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接相连，口两台泵同时运行。消防泵的串联在流量不变时可增加扬程，故当单台消防泵的扬程不能满足最不利点喷头的水压要求时，系统可采用串联消防给水系统。消防泵的串联宜采用相同型号、相同规格的消防泵。在控制上，应先开启前面的消防泵，后开启后面(按水流方向)的消防泵。在有条件的情况下，应尽量选用多级泵。消防泵并联是指由两台或者两台以上的消防泵同时向消防给水系统供水。消防泵并联的作用主要在于增大流量，但在流量叠加时，系统的流量会有所下降，选泵时应考虑这种因素。也就是说，并联工作的总流量增加了，但单台消防泵的流量却有所下降，故应适当加大单台消防泵的流量。并联时也宜选用相同型号和规格的消防泵，以使消防泵的出水压力相等、工作状态稳定。
