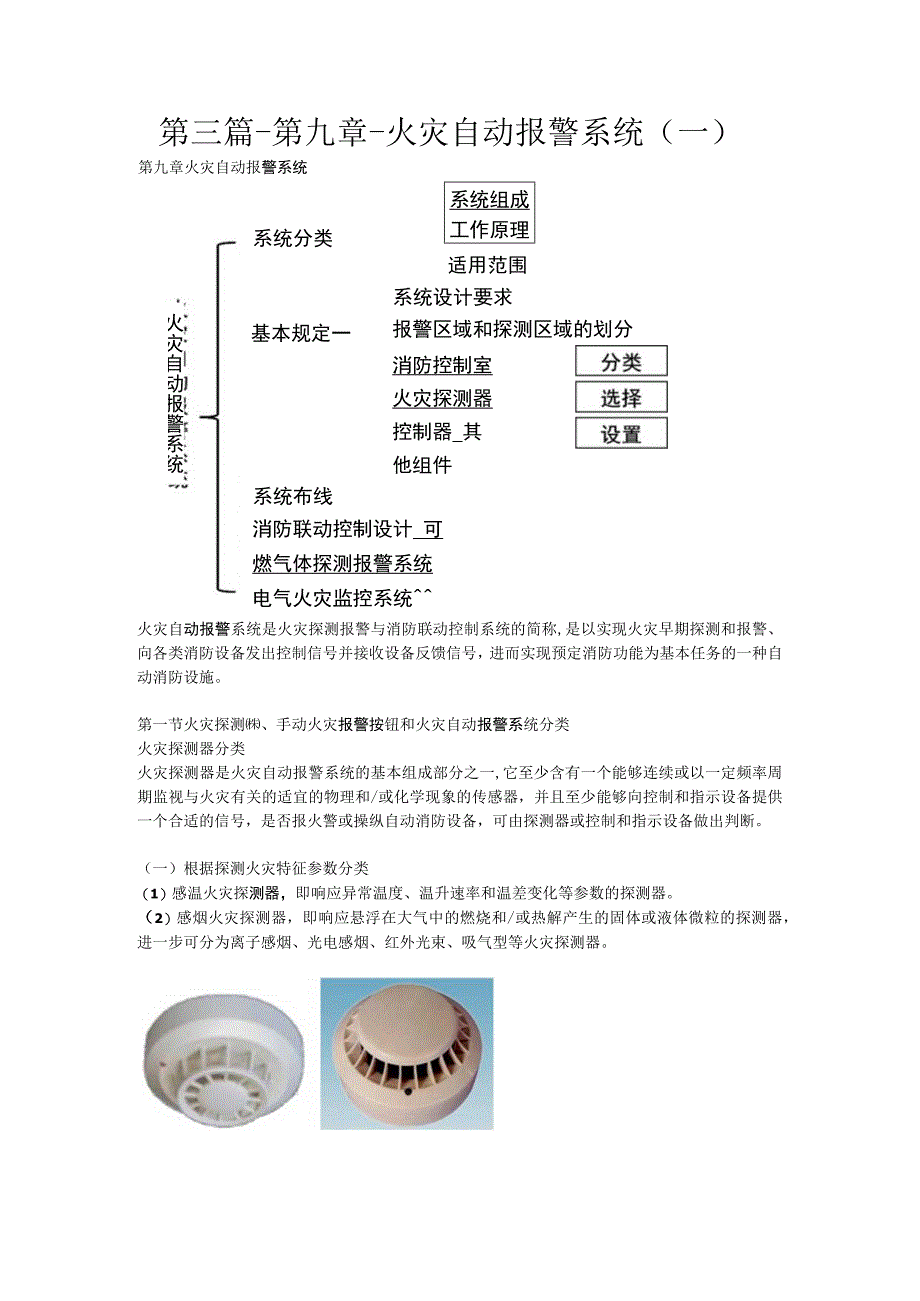

1、第三篇-第九章-火灾自动报警系统（一）第九章火灾自动报警系统火灾自动报警系统系统分类基本规定一系统布线系统组成工作原理适用范围系统设计要求报警区域和探测区域的划分消防控制室 火灾探测器 控制器 其他组件消防联动控制设计 可燃气体探测报警系统 电气火灾监控系统火灾自动报警系统是火灾探测报警与消防联动控制系统的简称,是以实现火灾早期探测和报警、向各类消防设备发出控制信号并接收设备反馈信号，进而实现预定消防功能为基本任务的一种自动消防设施。第一节火灾探测、手动火灾报警按钮和火灾自动报警系统分类火灾探测器分类火灾探测器是火灾自动报警系统的基本组成部分之一,它至少含有一个能够连续或以一定频率周期监视与火

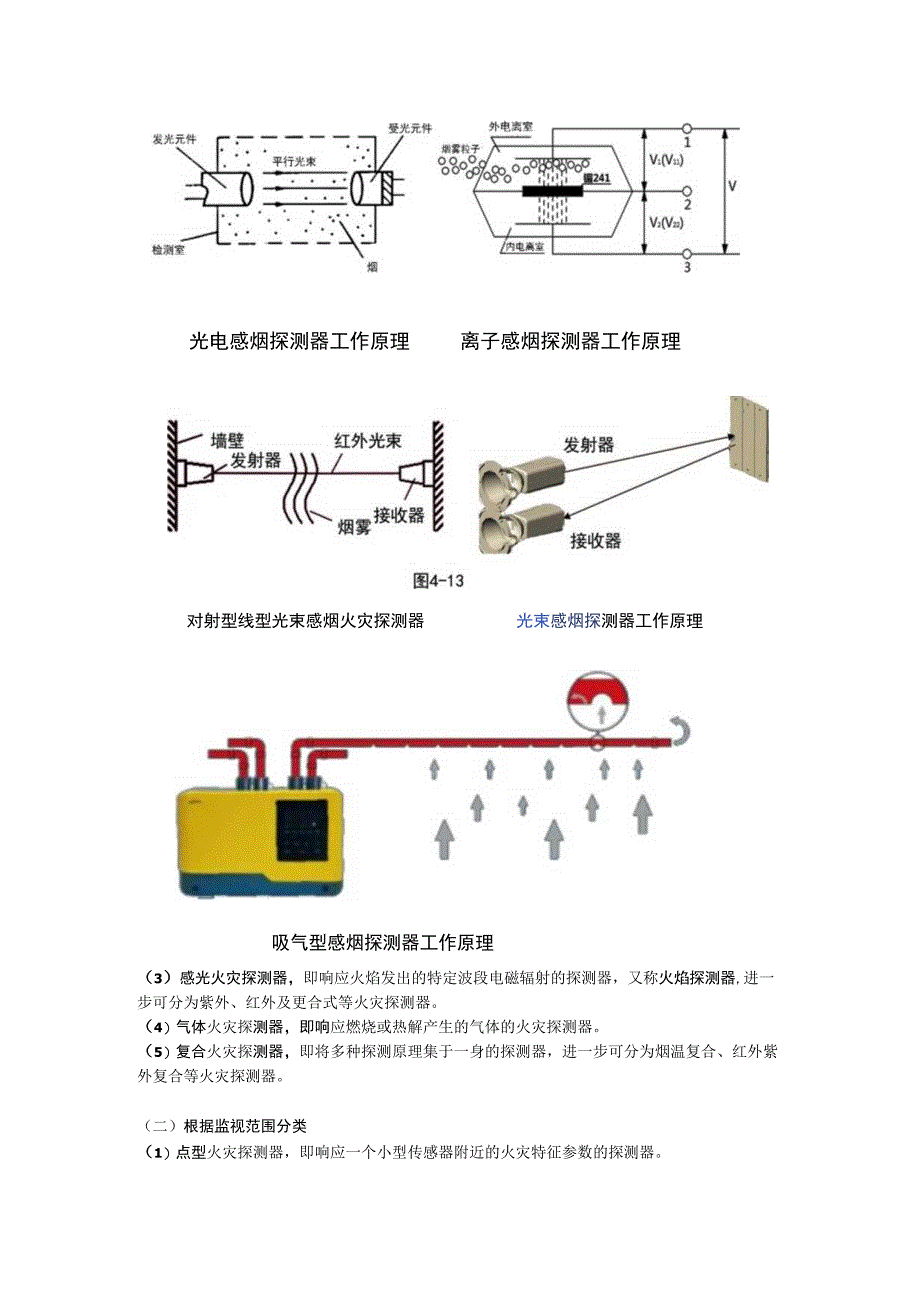

2、灾有关的适宜的物理和/或化学现象的传感器，并且至少能够向控制和指示设备提供一个合适的信号，是否报火警或操纵自动消防设备，可由探测器或控制和指示设备做出判断。（一）根据探测火灾特征参数分类（1）感温火灾探测器，即响应异常温度、温升速率和温差变化等参数的探测器。（2）感烟火灾探测器，即响应悬浮在大气中的燃烧和/或热解产生的固体或液体微粒的探测器，进一步可分为离子感烟、光电感烟、红外光束、吸气型等火灾探测器。光电感烟探测器工作原理离子感烟探测器工作原理对射型线型光束感烟火灾探测器光束感烟探测器工作原理吸气型感烟探测器工作原理（3）感光火灾探测器，即响应火焰发出的特定波段电磁辐射的探测器，又称火焰探测

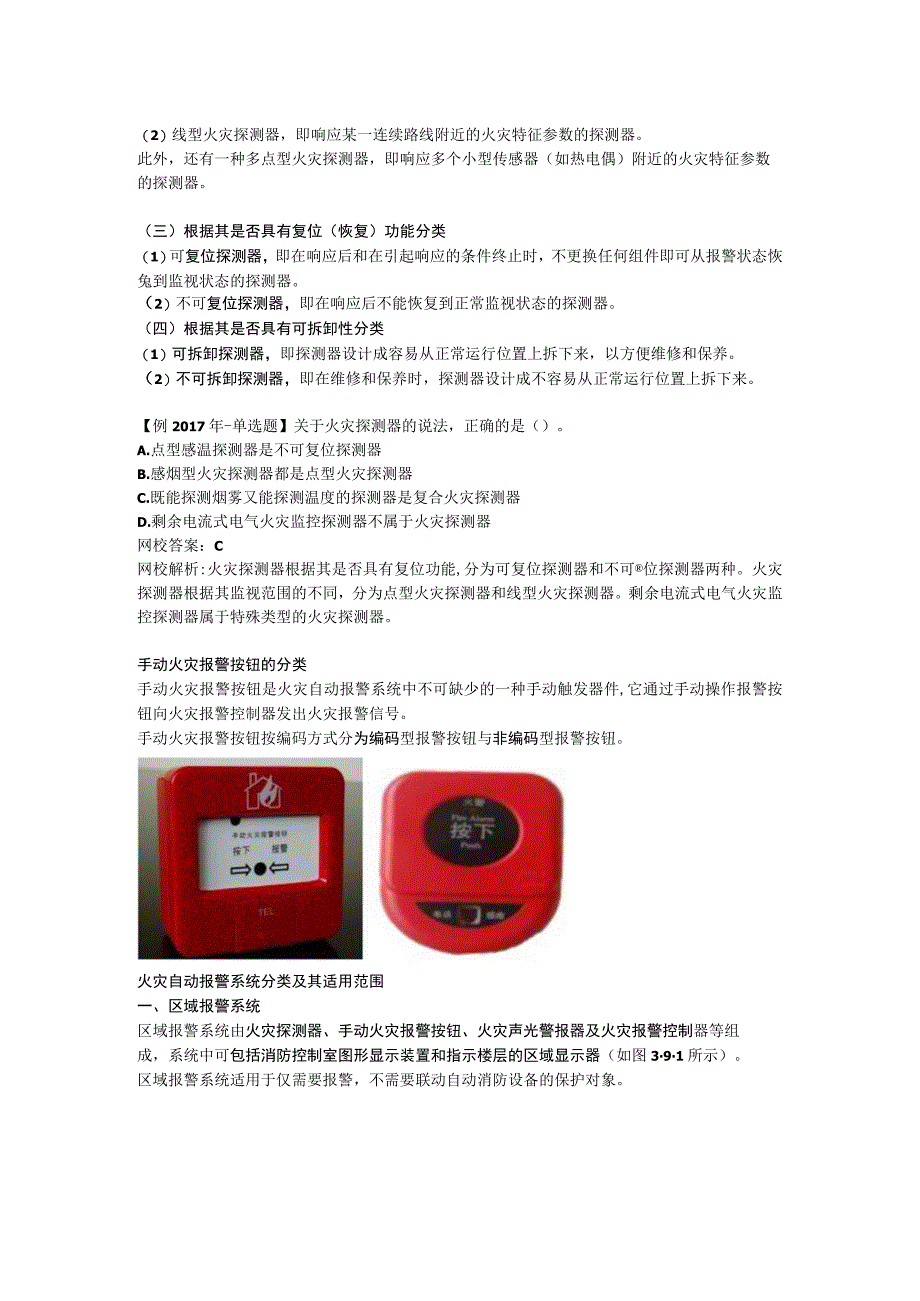

3、器,进一步可分为紫外、红外及更合式等火灾探测器。（4）气体火灾探测器，即响应燃烧或热解产生的气体的火灾探测器。（5）复合火灾探测器，即将多种探测原理集于一身的探测器，进一步可分为烟温复合、红外紫外复合等火灾探测器。（二）根据监视范围分类（1）点型火灾探测器，即响应一个小型传感器附近的火灾特征参数的探测器。（2）线型火灾探测器，即响应某一连续路线附近的火灾特征参数的探测器。此外，还有一种多点型火灾探测器，即响应多个小型传感器（如热电偶）附近的火灾特征参数的探测器。（三）根据其是否具有复位（恢复）功能分类（1）可复位探测器，即在响应后和在引起响应的条件终止时，不更换任何组件即可从报警状态恢兔到监视
4、状态的探测器。（2）不可复位探测器，即在响应后不能恢复到正常监视状态的探测器。（四）根据其是否具有可拆卸性分类（1）可拆卸探测器，即探测器设计成容易从正常运行位置上拆下来，以方便维修和保养。（2）不可拆卸探测器，即在维修和保养时，探测器设计成不容易从正常运行位置上拆下来。【例2017年-单选题】关于火灾探测器的说法，正确的是（）。A.点型感温探测器是不可复位探测器B.感烟型火灾探测器都是点型火灾探测器C.既能探测烟雾又能探测温度的探测器是复合火灾探测器D.剩余电流式电气火灾监控探测器不属于火灾探测器网校答案：C网校解析:火灾探测器根据其是否具有复位功能,分为可复位探测器和不可位探测器两种。火灾
5、探测器根据其监视范围的不同，分为点型火灾探测器和线型火灾探测器。剩余电流式电气火灾监控探测器属于特殊类型的火灾探测器。手动火灾报警按钮的分类手动火灾报警按钮是火灾自动报警系统中不可缺少的一种手动触发器件,它通过手动操作报警按钮向火灾报警控制器发出火灾报警信号。手动火灾报警按钮按编码方式分为编码型报警按钮与非编码型报警按钮。火灾自动报警系统分类及其适用范围一、区域报警系统区域报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器（如图391所示）。区域报警系统适用于仅需要报警，不需要联动自动消防设备的保护对象。电源线
6、总线 .-二火灾报警控制器二、集中报警系统集中报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成（如图3-9-2所示）。集中报警系统适用于具有联动要求的保护对象。单输入模块单输入/单输出模块火灾声光警报88火灾报警控制1三、控制中心报警系统控制中心报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室图形显示装置、火灾报警控制器、消防联动控制器等组成，且包含两个及以上集中报警系统（如图3-93所示）。/L-三三一一控制中心报警系统组成示意图J一_.控制中心报警系
7、统一般适用于建筑群或体量很大的保护对象,这些保护对象中可能设置几个消防控制室，也可能由于分期建设而采用了不同企业的产品或同一企业不同系列的产品，或由于系统容量限制而设置了多个起集中作用的火灾报警控制器等情况,这些情况下均应选择控制中心报警系统。联动模块联动MttR动M/【例2018年单选题】根据国家标准火灾自动报警系统(GB50116)()不属于区域火灾报警系统的组成部分。A.火灾探测器B.消防联动控制器C.手动火灾报警按钮D.火灾报警控制器网校答案：B网校解析：区域报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域
8、显示器.【例2015年单选题】根据火灾自动报警系统设计规范(GB50116)的规定，区域报警系统应由火灾探测器、手动火灾报警按钮、火灾报警控制器和()等组成。A.消防应急广播B.消防专用电话C.气体灭火控制器D.火灾声光警报器网校答案：D网校解析：区域报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器。第二节系统组成、工作原理与适用范围系统组成一、火灾自动报警系统的组成火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成(如图3-9-4所示)。火灾自动报警系统火灾报警
9、控制器消防联动控制系统火灾预警系统消防控暨图形显示装置卜 -,消防联动控制器消防电装置电气火灾监控子系统电气火灾监控器IKhl7?I厂甲 J9 火核水Il1 05I火气体灭火控制一可燃气体探测报警子系统I可燃气体报警控制器l0M!WItMWt、0 II r 1I g I给痔遇要 Il内q火楼设箭 气偏灭火g 您送水（一）火灾探测报警系统火灾探测报警系统由火灾报警控制器、触发器件和火灾警报装置等组成。1、触发器件主要包括火灾探测器和手动火灾报警按钮。2、火灾报警装置在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置。火灾报警控
10、制器就是其中最基本的一种。火灾报警控制器担负着为火灾探测器提供稳定的工作电源；监视探测器及系统自身的工作状态;接收、转换、处理火灾探测器输出的报警信号，进行声光报警，指示报警的具体部位及时间，同时执行相应辅助控制等诸多任务。3、火灾警报装置以声光和音响等方式向报警区域发出火灾警报信号。4、电源主电源应当采用消防电源，备用电源可采用蓄电池。（二）消防联动控制系统消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（如防火卷帘控制器、气体灭火控制器等），消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。在火灾发生时，联动控制器按设定的控制逻辑
11、准确发出联动控制信号给消防供水泵、报警阀、防火门、防火阀、防烟排烟阀和通风等消防设备，实现对火灾警报、消防应急广播、应急照明及疏散指示系统、防排烟系统、自动灭火系统、防火分隔系统的联动控制，接收并显示上述系统设备的动作反馈信号，同时接收消防水池、高位水箱等消防设施的动态监测信号，实现对建筑消防设施的状态监视功能。1消防联动控制器消防联动控制器是消防联动控制系统的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对建筑中设置的自动消防系统（设施）进行联动控制。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备；对于控制逻辑复杂且在消防联动控制器上不便实现直接控制的情况
12、，可通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备，同时接收自动消防系统（设施）动作的反馈信号。2、消防控制室图形显示装置用于接收并显示保护区域内的火灾探测报警及联动控制系统、消火栓系统、自动灭火系统、防烟排烟系统、防火门及卷帘系统、电梯、消防电源、消防应急照明和疏散指示系统、消防通信等各类消防系统及系统中的各类消防设备（设施）运行的动态信息和消防管理信息，同时还具有信息传输和记录功能（如图所示）。3、消防电气控制装置消防电气控制装置的功能是控制各类消防电气设备，它一般通过手动或自动的工作方式来控制各类消防泵、防排烟风机、电动防火门、电动防火窗、防火卷帘、电动阀等各
13、类电动消防设施的控制装置及双电源互换装置，并将相应设备的工作状态反馈给消防联动控制器进行显示。4、消防电动装置消防电动装置的功能是实现电动消防设施的电气驱动或释放，它是包括电动防火门窗、电动防火阀、电动防烟阀、电动排烟阀、气体驱动器等电动消防设施的电气驱动或释放装置。5、消防联动模块消防联动模块是用于消防联动控制器和其所连接的受控设备或部件之间信号传输的设备，包拈输入模块、输出模块和输入输出模块。输入模块的功能是接收受控设备或部件的信号反馈并将信号输入到消防联动控制器中进行显示,输出模块的功能是接收消防联动控制器的输出信号并发送到受控设备或部件，输入输出模块则同时具备输入模块和输出模块的功能。
14、6、消火栓按钮消火栓按钮是手动启动消火栓系统的控制按钮。7、消防应急广播设备在火灾或意外事故发生时通过控制功率放大器和扬声器进行应急广播的设备。它的主要功能是向现场人员通报火灾发生，指挥并引导现场人员疏散。8、消防电话消防电话是用于消防控制室与建筑物中各部位之间通话的电话系统。它由消防电话总机、消防电话分机、消防电话插孔构成。消防电话的总机设在消防控制室，分机分设在其他各个部位。电话总机是消防电话的重要组成部分，能够与消防电话分机进行全双工语音通信。消防电话分机设置在建筑物中各关键部位，能够与消防电话总机进行全双工语音通信；消防电话插孔安装在建筑物各处，插上电话手柄就可以和消防电话总机通信。【
15、例2017年单选题】关于火灾自动报警系统组件的说法，正确的是（）。A.手动火灾报警按钮是手动产生火灾报警信号的器件，不属于火灾自动报警系统触发器件B.火灾报警控制器可以接收、显示和传递火灾报警信号，并能发出控制信号C.剩余电流式电气火灾监控探测器与电气火灾监控器连接，不属于火灾自动报警系统D.火灾自动报警系统备用电源采用的蓄电池满足供电时间要求，主电源可不采用消防电源网校答案：B网校解析：在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置。火灾报警控制器就是其中最基本的一种。火灾自动报警系统由火灾探测报警系统、消防联动控制系统、可燃气体探测报警系统及电气火灾监控系统组成。火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。火灾自动报警系统工作原理一、火灾探测报警系
