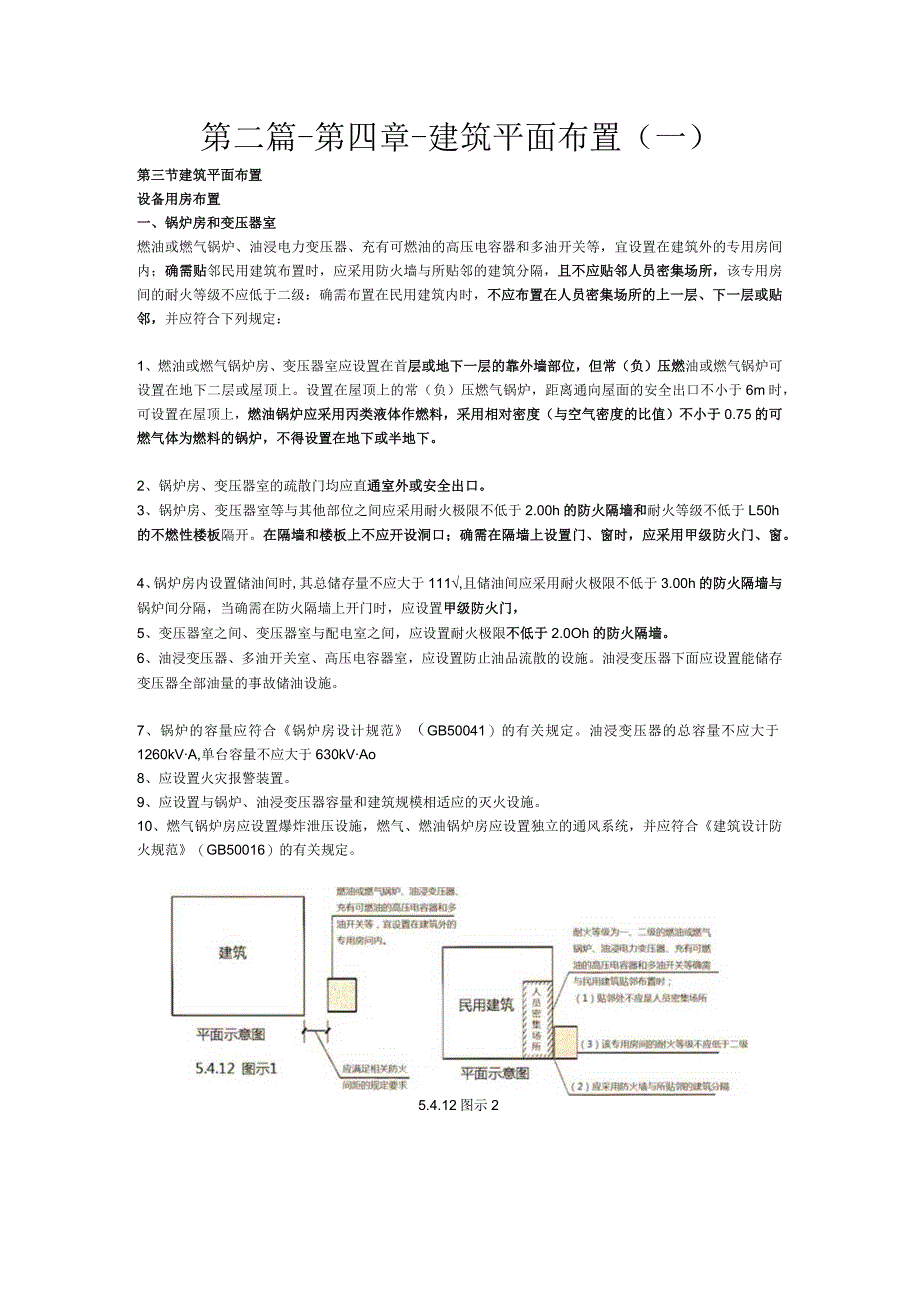

1、第二篇-第四章-建筑平面布置（一）第三节建筑平面布置设备用房布置一、锅炉房和变压器室燃油或燃气锅炉、油浸电力变压器、充有可燃油的高压电容器和多油开关等，宜设置在建筑外的专用房间内；确需贴邻民用建筑布置时，应采用防火墙与所贴邻的建筑分隔，且不应贴邻人员密集场所，该专用房间的耐火等级不应低于二级：确需布置在民用建筑内时，不应布置在人员密集场所的上一层、下一层或贴邻，并应符合下列规定：1、燃油或燃气锅炉房、变压器室应设置在首层或地下一层的靠外墙部位，但常（负）压燃油或燃气锅炉可设置在地下二层或屋顶上。设置在屋顶上的常（负）压燃气锅炉，距离通向屋面的安全出口不小于6m时，可设置在屋顶上，燃油锅炉应采用
2、丙类液体作燃料，采用相对密度（与空气密度的比值）不小于0.75的可燃气体为燃料的锅炉，不得设置在地下或半地下。2、锅炉房、变压器室的疏散门均应直通室外或安全出口。3、锅炉房、变压器室等与其他部位之间应采用耐火极限不低于2.00h的防火隔墙和耐火等级不低于L50h的不燃性楼板隔开。在隔墙和楼板上不应开设洞口；确需在隔墙上设置门、窗时，应采用甲级防火门、窗。4、锅炉房内设置储油间时,其总储存量不应大于111,且储油间应采用耐火极限不低于3.00h的防火隔墙与锅炉间分隔，当确需在防火隔墙上开门时，应设置甲级防火门，5、变压器室之间、变压器室与配电室之间，应设置耐火极限不低于2.0Oh的防火隔墙。6、

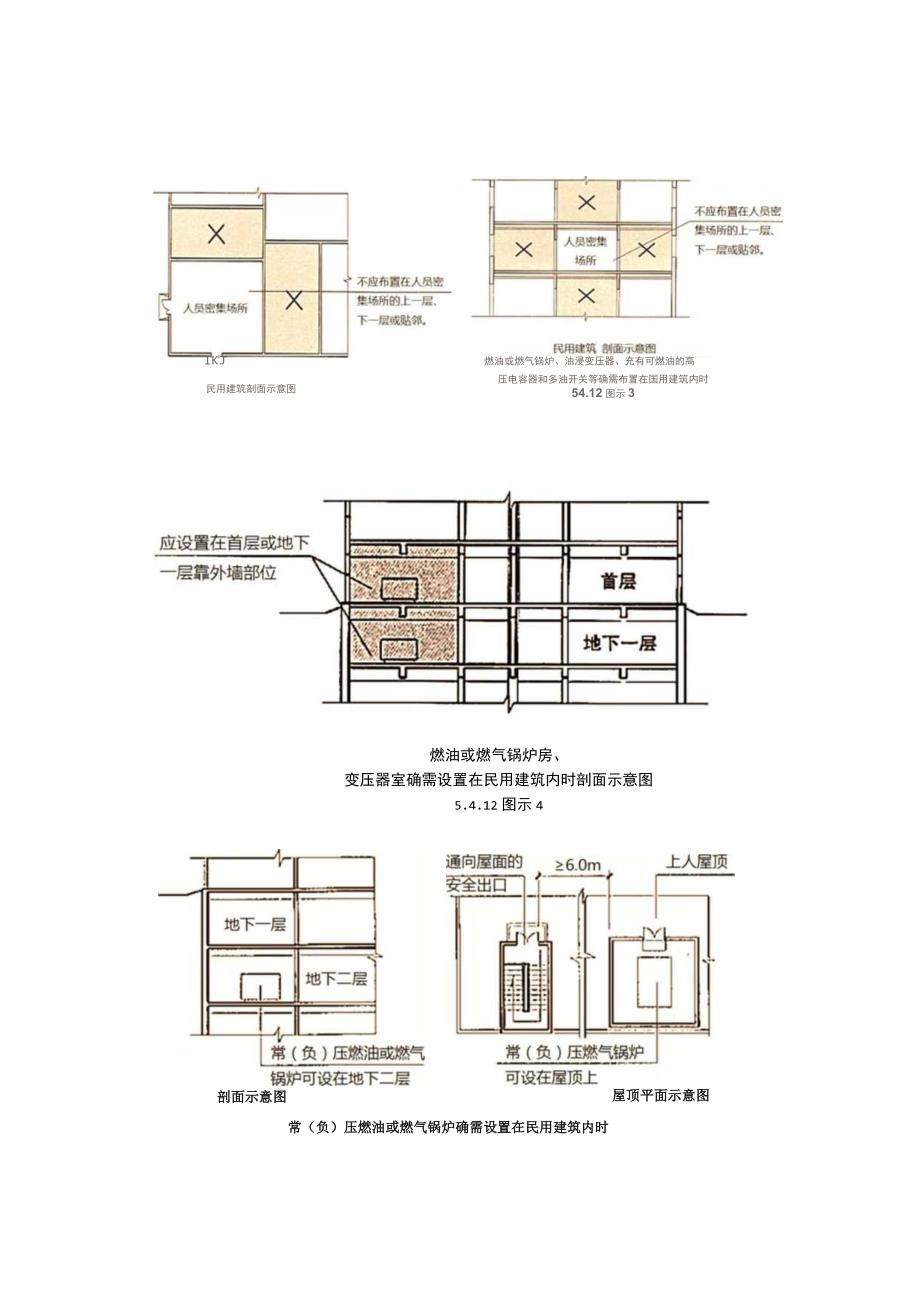

3、油浸变压器、多油开关室、高压电容器室，应设置防止油品流散的设施。油浸变压器下面应设置能储存变压器全部油量的事故储油设施。7、锅炉的容量应符合锅炉房设计规范（GB50041）的有关规定。油浸变压器的总容量不应大于1260kVA,单台容量不应大于630kVAo8、应设置火灾报警装置。9、应设置与锅炉、油浸变压器容量和建筑规模相适应的灭火设施。10、燃气锅炉房应设置爆炸泄压设施，燃气、燃油锅炉房应设置独立的通风系统，并应符合建筑设计防火规范（GB50016）的有关规定。5.4.12图示2IKJ燃油或燃气锅炉、油浸变压器、充有可燃油的高民用建筑剖面示意图压电容器和多油开关等确需布置在国用建筑内时54.

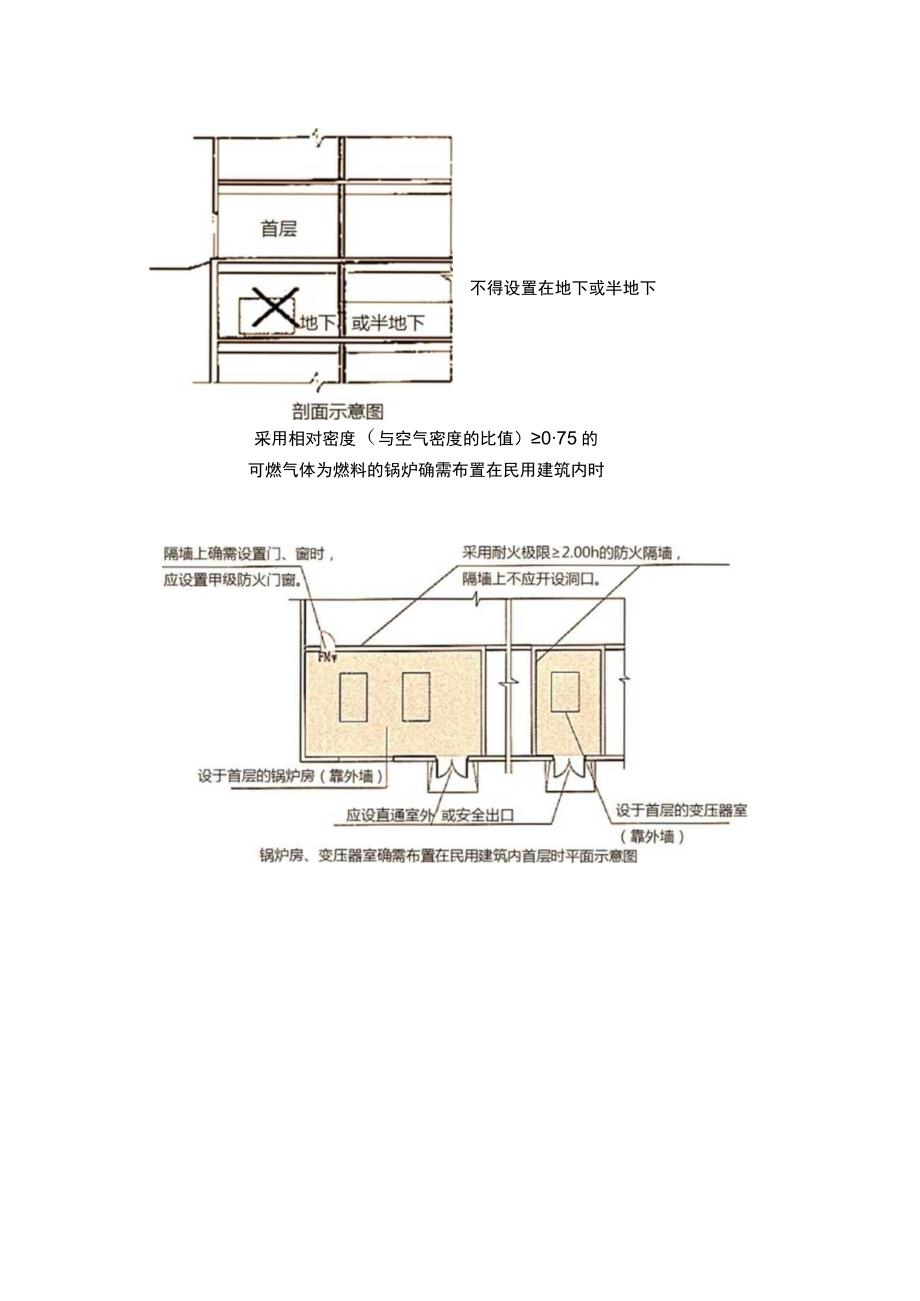

4、12图示3燃油或燃气锅炉房、变压器室确需设置在民用建筑内时剖面示意图5.4.12图示4剖面示意图屋顶平面示意图常（负）压燃油或燃气锅炉确需设置在民用建筑内时不得设置在地下或半地下采用相对密度（与空气密度的比值）075的可燃气体为燃料的锅炉确需布置在民用建筑内时应采用耐火极限200h的防火隔墙，（安全出口）锅炉房、变压器室确需布置在民用建筑内地下层时平面示意图（隔墙上不应开设河口）应采用耐火板思士 Lsoh的不想怪楼板5.4.12图示7锅炉房/变压器室平面布置1）宜独立建造；2）确需贴临建筑建造：可贴临防火墙，不贴临密集场所；3）确需附设建筑内：前后左右上下不贴临人员密集场所；应首层或地下一层；
5、常/负压油气：可地下二层；常/负压气距安全出口6m；可屋项。锅炉房/变压器室疏散要求直通室外或安全出口。建筑构造与其他部位分隔；2.Oh防火隔墙和1.5h楼板；隔墙只能开甲级防火门窗；储油间用3.Oh防火隔墙；变压器之间、变压器室与配电室之间；2.Oh防火隔墙。其他应设置火灾报警自动灭火、锅炉泄压及独立通风。谒炉房.变压器室需布在民用建筑内时敢面示意图二、柴油发电机房布置在民用建筑内的柴油发电机房应符合下列规定：1、宜布置在首层及地下一、二层，不应布置在人员密集场所的上一层、下一层或贴邻。2、应采用耐火极限不低于2.00h的防火隔墙和耐火极限不低于1.50h的不燃性楼板与其他部位分隔，门应采用
6、甲级防火门。3、机房内设置储油间时，其总储存量不应大于1m，储油间应采用耐火极限不低于3.00h的防火隔墙与发电机房分隔；确需在防火隔墙上开门时，应设置甲级防火门。4、应设置火灾报警装置。5、应设置与柴油发电机容量和建筑规模相适应的灭火设施，当建筑内其他部位设置自动喷水灭火系统时，机房内应设置自动喷水灭火系统。三、液化石油气瓶组建筑采用瓶装液化石油气瓶组供气时，应符合下列规定：1、应设置独立的瓶组间。2、瓶组间不应与住宅建筑、重要公共建筑和其他高层公共建筑贴邻，液化石油气气瓶的总容积不大于111的瓶组间与所服务的其他建筑贴邻时，应采用自然气化方式供气。3、液化石油气气瓶的总容积大于Im3、不大
7、于4的独立瓶组间，与所服务建筑的防火间距应符合表2-4-7的规定。注：气瓶总容积应按配置气瓶个数与单瓶几何容积的乘积计算。名称液化石油气气瓶的独立瓶组间的总容积Vm3V22V4明火或散发火花地点2530重要公共建筑、一类高层民用建筑1520裙房和其他民用建筑810道路(路边)主要10次要54、在瓶组间的总出气管道上应设置紧急事故自动切断阀。5、瓶组间应设置可燃气体浓度报警装置。6、其他防火要求应符合城镇燃气设计规范(GB50028)的规定。四、消防控制室消防控制室的设置应符合下列规定：1、单独建造的消防控制室，其耐火等级不应低于二级。2、附设在建筑内的消防控制室，宜设置在建筑内首层或地下一层，
8、并宜布置在靠外墙部位，且应采用耐火极限不低于2.00h的防火隔墙和耐火极限不低于1.50h的楼板与其他部位分隔,疏散门应直通室外或安全出口。3、严禁与消防控制室无关的电气线路和管路穿过。4、不应设置在电磁场干扰较强及其他可能影响消防控制设备工作的设备用房附近。五、消防设备用房（一）消防水泵房消防水泵房应采用耐火极限不低于2.00h的防火隔墙和耐火极限不低于1.50h的楼板与其他部位分隔。消防水泵房的设置还应符合下列规定：1、独立建造的消防水泵房，其耐火等级不应低于二级。2、附设在建筑内的消防水泵房，不应设置在地下三层及以下，或地下室内地面与室外出入口地坪高差大于IOm的地下楼层。3、消防水泵房
9、的门应采用甲级防火门。4、疏散门应直通室外或安全出口。（二）其他消防设备用房附设在建筑物内的灭火设备室、通风空气调节机房、变配电室等其他消防设备用房，应采用耐火极限不低于2.00h的防火隔墙和耐火极限不低于L50h的楼板与其他部位分隔。通风、空调机房和变配电室开向建筑内的门应采用甲级防火门，消防控制室和其他设备房间开向建筑内的门应采用乙级防火门。消防水泵房的门应采用甲级防火门；消防电梯机房与普通电梯机房之间应设置耐火极限不低于2.0Oh的防火隔墙分开，如开门，应设甲级防火门。锅炉房、变压器柴油发电机房消防控制室消防水泵房平面布置宜独立建造、不应贴邻人员密集场所。相对密度20.75的可燃气体为燃
10、料的锅炉不下地。常（负）压：地下二层;距安全出口26m可设在屋顶上。不应布置在人员密集场所的上一层、下一层或贴邻应设置在交通方便和发生火灾后不易燃烧的部位消防水泵房不应设地下三层或地坪高差IOm的地下楼层中。首层或地下一层靠外墙部位首层或地下一、二层首层或地下一层-结构分隔与其他部位：2.0Oh防火隔墙+1.50h楼板甲级防火门窗乙级防火门甲级防火门储油间：1m3+3.OOh防火隔墙+甲级防火门疏散出直通室外或安全出口直通室外或安全出口直通室外或安全出口其他火灾报警、自动灭火、锅炉防爆泄压、独立通风系统。火灾报警、自动灭火系统严禁无关电气线路和管路穿过，不应设置在电磁场干扰较强及可能影响其设备
11、工作的设备用房附近。-【例2016年-单选题】某办公楼建筑，地上28层，地下3层，室外地坪标高为-0.600m,地下三层的地面标高为-10000m下列关于该建筑平面布置的做法中，错误的是（）oA.将消防控制室设置在地下一层，其疏散门直通紧邻的防烟楼梯间B.将使用天然气作燃料的常压锅炉房布置在屋顶，与出屋面的疏散楼梯间出口的最近距离为7mC.将消防水泵房布置在地下三层，其疏散门宜通紧邻的防烟楼梯间D.将干式变压器室布置在地下二层，其疏散门直通紧邻的防烟楼梯间网校答案：C网校解析：本题考查设备用房布置。独立建造的消防水泵房的耐火等级不应低于二级；附设在建筑内的消防水泵房，不应设置在地下三层及以下，
12、或地下室内地面与室外出入口地坪高差大于IOm的地下楼层中；疏散门应直通室外或安全出口。消防水泵房的门应采用甲级防火门。【例2017年-多选题】下列设置在商业综合体建筑地下一层的场所中，疏散门应直通室外或安全出口的是（）。A.锅炉房B.油浸变压器室C.柴油发电机房D.消防水泵房E.消防控制室网校答案：ABDE网校解析：附设在建筑物内的消防设备用房，如固定灭火系统的设备室、消防水泵房和通风空气调节机房、防排烟机房等，应采用耐火极限不低于2,00h的隔墙和1.50h的楼板与其他部位隔开。独立建造的消防水泵房的耐火等级不应低于二级；附设在建筑内的消防水泵房，不应设置在地下三层及以下，或地下室内地面与室
13、外出入口地坪高差大于IOm的地下楼层中；疏散门应直通室外或安全出口。【例2019年-多选题】某综合楼高度为Ilom,设置自动喷水灭火系统。该综合楼内柴油发电机房的下列设计方案中，正确的有（）。A.机房内设置自动喷水灭火系统B.机房与周围场所采用耐火极限2.0h的防火隔墙和LOh的不燃性楼板分隔C.为柴油发电机共有的12m3储罐直埋于室外距综合楼外墙3m处，毗邻油罐的外墙4m范围为防火墙D.储油间采用耐火极限为25h的防火隔墙与发电机间分隔，隔墙上设置甲级防火门E.柴油发电机房布置在地下二层网校答案：AE网校解析：根据建筑设计防火规范的规定，布置在民用建筑内的柴油发电机房宜布置在首层或地下一、二
