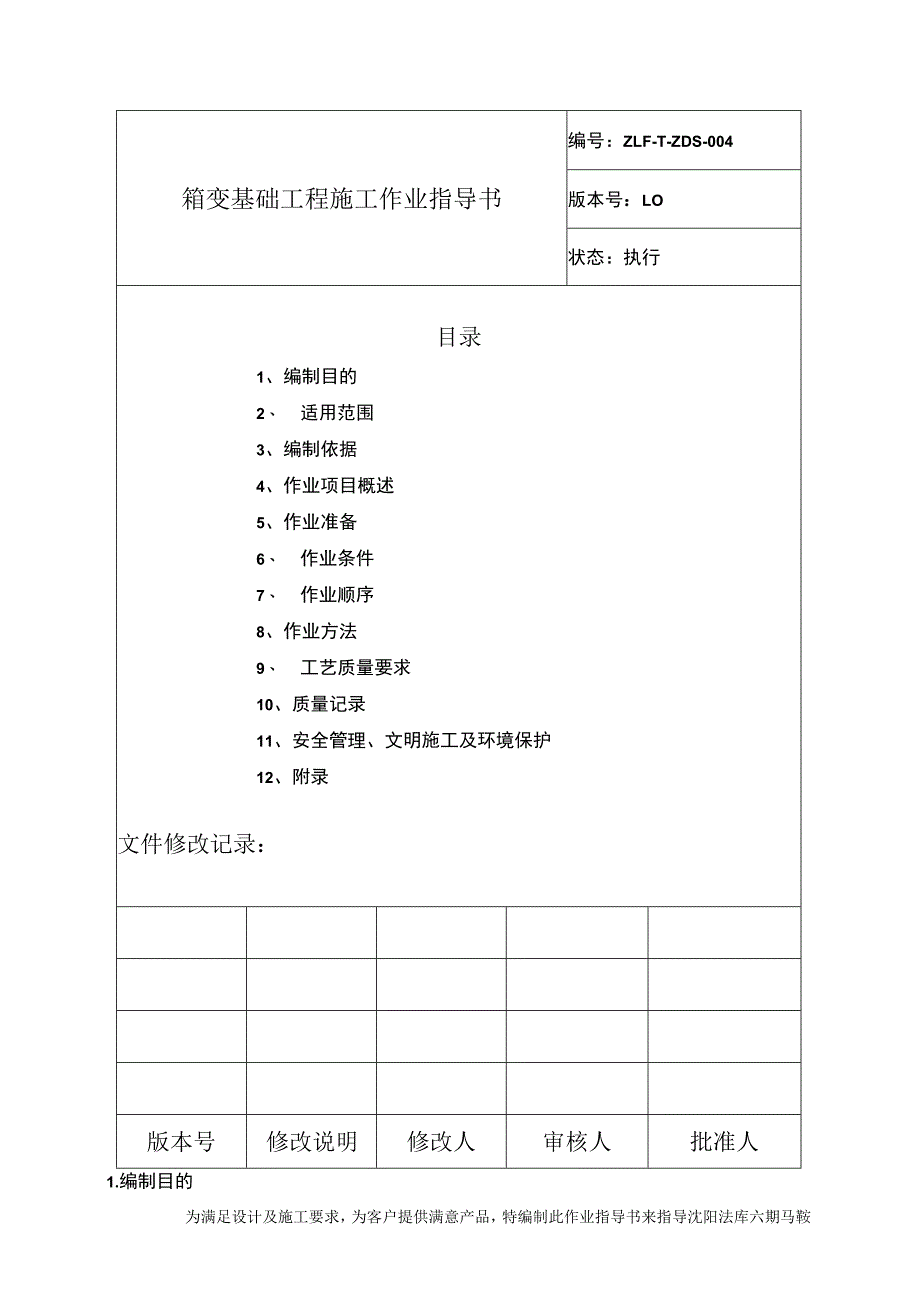

1、吉林协合电力工程有限公司作业指导书版本号：1.0状态：执行编号：ZLF-T-ZDS-004箱变基础工程施工作业指导书编制2日期审核2日期批准2日期生效日期2箱变基础工程施工作业指导书编号：ZLF-T-ZDS-004版本号：LO状态：执行目录1、编制目的2、 适用范围3、编制依据4、作业项目概述5、作业准备6、 作业条件7、 作业顺序8、作业方法9、 工艺质量要求10、质量记录11、安全管理、文明施工及环境保护12、附录文件修改记录：版本号修改说明修改人审核人批准人1.编制目的为满足设计及施工要求，为客户提供满意产品，特编制此作业指导书来指导沈阳法库六期马鞍山（99.OMW）风电项目风机箱变基础

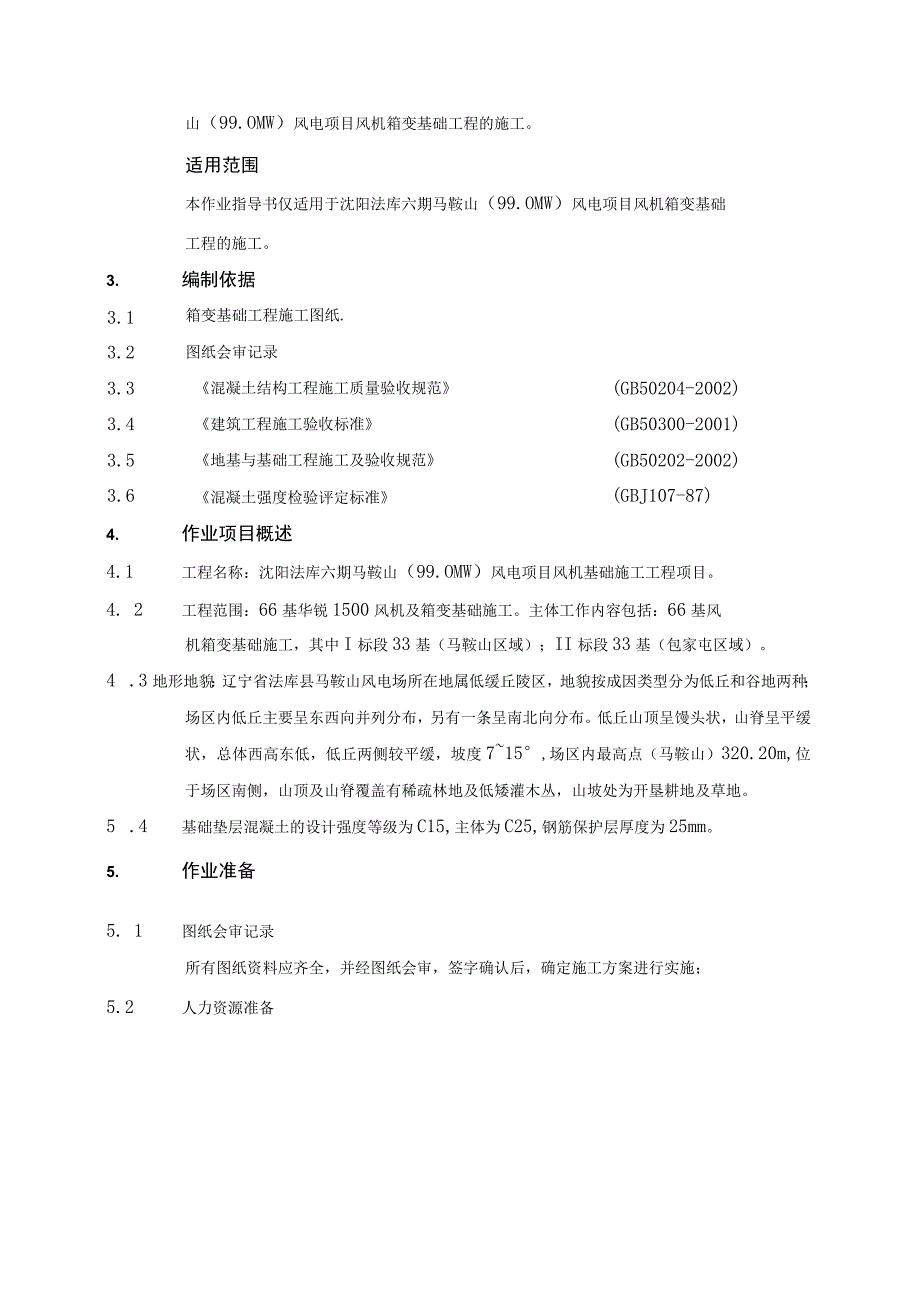

2、工程的施工。适用范围本作业指导书仅适用于沈阳法库六期马鞍山（99.OMW）风电项目风机箱变基础工程的施工。3. 编制依据3.1箱变基础工程施工图纸.3.2图纸会审记录3.3混凝土结构工程施工质量验收规范(GB50204-2002)3.4建筑工程施工验收标准(GB50300-2001)3.5地基与基础工程施工及验收规范(GB50202-2002)3.6混凝土强度检验评定标准(GBJ107-87)4. 作业项目概述4.1工程名称：沈阳法库六期马鞍山（99.OMW）风电项目风机基础施工工程项目。4. 2工程范围：66基华锐1500风机及箱变基础施工。主体工作内容包括：66基风机箱变基础施工，其中I标
3、段33基（马鞍山区域）；II标段33基（包家屯区域）。4 .3地形地貌：辽宁省法库县马鞍山风电场所在地属低缓丘陵区，地貌按成因类型分为低丘和谷地两种；场区内低丘主要呈东西向并列分布，另有一条呈南北向分布。低丘山顶呈馒头状，山脊呈平缓状，总体西高东低，低丘两侧较平缓，坡度715,场区内最高点（马鞍山）320.20m,位于场区南侧，山顶及山脊覆盖有稀疏林地及低矮灌木丛，山坡处为开垦耕地及草地。5 .4基础垫层混凝土的设计强度等级为C15,主体为C25,钢筋保护层厚度为25mm。5. 作业准备5. 1图纸会审记录所有图纸资料应齐全，并经图纸会审，签字确认后，确定施工方案进行实施；5.2 人力资源准备
4、序号工种职责人数1技术员全面负责技术工作12施工员负责现场施工工作13质量员质量检查、验收14安全员安全教育、安全检查、监督15电焊工46电工27机械工28钢筋工109普工1510测量工25.3 机械、工器具配备序号机具名称规格单位数量备注1水平仪DSZ3台12经纬仪J2-2台13钢卷尺50m把14钢卷尺5m把85混凝土振捣棒50型套35.4 工程用钢筋、水泥、砂、石及外加剂到场并经过检验报监理批准后方可使用。6. 作业条件7. 1临时设施8. 1.1现场四通一平结束。6. 1.2现场生产临建基本完成。6.2力能布置6.2.1 施工用水经过化验。7. 作业顺序7. 1作业顺序7.1.1测量放线
5、一土方开挖一验槽一垫层施工一模板支护一混凝土浇筑一方回填。8. 作业方法8. 1土方工程8.1.1 测量放线后进行土方开挖，土方开挖采用机械开挖，基底预留工作面宽度为O.5m,土方开挖采用1台挖掘机和3台自卸车，配合人工修坡清底所挖土方运至指定地点，机械开挖至比设计标高0.20m处,基础施工前人工开挖以使基础下地基土不被扰动。挖至基底标高时通知业主、监理、项目部进行验槽，验槽合格后方可基础施工。8.1.2基础开挖过程中应对土质情况和标高等的变化经常检查，并做好原始记录。8.2钢筋工程8.2.1原材料的采购与供应及检验和实验：钢筋由项目部统一采购，选用国家大型钢厂的热扎，I级11级钢筋。严格按电
6、力建设土建施工技术检验若干规定进行抽样复检，复验合格后方可使用。8.2.2钢筋制作与绑扎8.2.2.1钢筋采用加工厂集中配制，料单经技术人员审核后方可进行加工。8.2.2.2施工现场采用绑扎连接，搭接长度及位置符合规范要求。8.2.2.3钢筋现场运输由拖板运及施工现场。8.2.2.4钢筋绑扎:底筋受力钢筋在下，分布钢筋在上。上筋弯矩钢筋在上，分布筋在下。板中钢筋从梁或墙边50mm开始布置，钢筋保护层用砂浆垫块来保证，砂浆垫块设置在受力钢筋下面，保护层厚度要符合图纸设计和施工规范的规定。8.3模板工程8. 3.1模板：模板采用基础施工余料加工制作，木模板支设背档采用50X100方木支撑固定.8.
7、4位工程8.4.1本工程全部采用集中搅拌站混凝土,人工四轮车运输浇筑。8.4.2各项准备工作提前作好，钢筋的隐蔽工作已经完成，预埋管安装，管线敷设,预留孔洞位置全部核实无误。模板的预检工作已经完成。模板标高，尺寸，支架稳定，支撑牢固，模板接缝严密，全部符合规范要求。浇筑混凝土架子走道及工作平台安全稳固，能够满足浇筑要求。8 .4.3浇筑混凝土时设专人看模板，经常观察模板支架钢筋预埋件和预留孔洞的情况，当发现位移变形时立即停止浇筑，并在已浇筑凝结前修整完毕。使用30,50插入式振捣棒要快插慢拔，插点呈梅花型布置，按顺序进行，不得遗漏。移动间距不大于振捣棒作用半径的L5倍（50棒50Cnb30棒4
8、0cm）。振捣棒不得触动钢筋、预埋件和模板。9 .4.4混凝土的养护：混凝土浇筑完毕后，柱用塑料布包裹覆盖，梁板覆盖一层塑料布保湿养护。养护时间不少于7昼夜。常温时制作28d标养试块、同条件试块。同条件试块置于施工现场并加以保护。8.5回填土8.5.1 四周回填土要求分层夯实，用蛙式打夯机进行夯实，分层厚度不大于200rnm,回填土压实系数要求达到0.95以上。9.工艺质量要求9.1 钢筋工程9.1.1 钢筋供应选择合格的供应商，确保供应钢筋的质量。钢筋进场时，钢筋品种符合设计要求，并带有产品合格证、出厂检验报告，并要求按现行国家标准钢筋混凝土用热扎带肋钢筋GB1499等的规定，按进场的批次和
9、种类抽取试件作力学性能检测，经检测合格后方可使用。9.1.2 1.2钢筋间距均匀无弯曲倾斜，钢筋和保护层垫块不漏绑，钢筋表面质量应洁净，不应有损伤、油渍、漆污、片状铁锈和麻点，而且钢筋应平直无弯曲。钢筋的规格，数量和位置必须符合设计要求。钢筋的接头形式部位，同一截面的数量和搭接长度，必须符合设计要求和有关现行规范规定。9.1.3 钢筋实行跟踪管理，进场钢筋要有厂家合格证，并进行复检实验，作好检验状态标示，经检验不合格的钢筋坚决禁止使用。建立钢筋跟踪管理台帐，实现钢筋跟踪到每一个施工部位。9.2混凝土工程9.2.1混凝土原材料经复试合格后方可使用。水泥选用普通硅酸盐水泥，选用同一厂家，同一规格产
10、品以减少施工过程中混凝土色差。其质量必须符合现行国家标准硅酸盐水泥、普通硅酸盐水泥GBI75等的规定。进场后应对其强度、安定性及其他必要的性能指标进行复检，合格后方可使用。9.2.2碎石粒径为5-31.5mm细石。石子含泥量W1%；进场后，按进场的批次或600t次进行复检，经复检质量必须符合现行国家标准普通混凝土用碎石或卵石质量标准及检验方法(JGJ53),方可使用。9.2.3砂子采用11区中砂，黄砂含泥量W2%,进场后，按进场的批次或600t次进行复检，经复检质量必须符合现行国家标准普通混凝土用砂质量标准及检验方法(JGJ52),方可使用。施工过程中分批进场的砂子不能粗细悬殊太大。9.2.4
11、混凝土浇筑过程中，必须控制好混凝土的塌落度,不能随意调整配合比的用量,包括用水量，混凝土要供应及时，要防止混凝土出现分层、离析。9. 2.5每开盘搅拌一次或每Ioom,混凝土取1组混凝土试块，以检验其28天龄期强度。每个开盘一次，混凝土取1组混凝土试块，做同条件养护，以检验其强度。10. 质量记录10. 1施工技术记录10. 1.1图纸会审记录10. 1.2技术交底记录10. 1.3碎搅拌记录10. 1.4彼养护记录10. 1.5磅浇筑记录10. 2质量检验评定记录10. 2.1分项工程验评记录10. 2.2钢筋分项工程验评记录10. 2.3钢筋隐蔽工程验收记录10. 2.4碎隐蔽工程验收记录
12、10. 3缺陷处理记录10. 4设计变更、设计修改记录10. 5工程联系单10. 6产品质保文件及复试报告11. 安全管理、文明施工及环境保护11.1 安全管理及危险点预控措施11.1.1 参加施工人员必须牢固树立安全第一的思想，做好安全生产，文明施工，自觉遵守各项安全生产的规章制度。11.1.2认真落实以项目负责人为核心的各级安全施工责任制，建立健全各项规章制度，以营造企业安全文化，规范提高员工的安全意识为目的，利用黑板报、宣传栏等开展多种形式的安全宣传活动。11.1.3严格执行安全培训上岗制度。对参加工程施工的所有人员分别进行安全生产工作规定，相关内容培训考试合格，熟知本工程职.业安全健康
13、、文明施工管理规章制度；特种作业人员经专业安全技术培训、考核合格后持证上岗。对违章人员和未遂事故责任者实行离岗教育培训制度；11.1.4必须认真落实安全工作例会制度，定期召开一次安全例会，分析、总结、研究、布置项目部的职业安全健康、文明施工工作，通报对项目部的月度职业安全健康、文明施工工作的评价结论并予以奖惩；项目队每月定期召开安全分析会；各班组每周一次安全日活动，并坚持每天一次的站班会，做到职业安全健康、文明施工工作与生产同时计戈ij、布置、检查、总结、考核。11.1.5做到一日一清、一日一净。建立施工现场文明施工管理制度，搞好施工现场平面布置，实施安全设施标准化、定置化，加强现场调度和巡回
14、检查。11.1.6 工人宿舍照明一律安装漏电保护器，不准私自乱接电线；11.1.7 岗位分工明确，机械的使用必须由专人操作，必须持上岗证书；11.1.8进入现场人员必须戴好安全帽；11.1.9搅拌机应由专人负责，开动时料斗下方禁止站人；11.1.10现场易燃易爆物品要集中到指定地点，并有专人负责。1.1.11 1定期进行安全检查，加强安全防护，严禁违章作业，及时消除隐患，防止发生安全事故。1.1.12 2安全风险分析及危险点预控措施（见附录1）11.2 文明施工11.2.1 各类建筑材料，要分类堆放、整齐。11.2.2 做到：“工完、料尽、场地清二11.2.3 施工人员进入现场应统一着装。11.3 环境保护11.3.1 现场施工机械在使用前要经过检修，采取一切措施减少或消除施工产生的噪声。11.3.2 施工过程中的废油不得倒入下水道或地面，一律倒入废油罐。11.3.3 在现场指定地点设临时垃圾池，按建筑垃圾和生活垃圾分类存放，定期将垃圾运走，严禁在现场焚烧垃圾。11.3.4 环境因素分析表（见附录2）。12. 附录12.1 安全风险分析及危险点预控措施（见附录1）12.2环境因素分析表（见附录2）附录1
