1、超声波液位探测传感器使用手册一、产品阐述：深圳电进联公司设计生产的超声波液位探测传感器，采用超声波穿透技术，实现对容器内的液体高度非接触探测，把液体高度值转化成电信号输出。实物图应用示意图二、产品特点1、实现非接触探测，不接触被测液体2、实时输出液体高度值，精度高3、适用各种不同材质的液体4、适用各种材质、厚度的容器5、体积小巧，安装方便，适用各种液体探测场合6、产品品质稳定，抗干扰能力强三、适用范围本产品适用于各种液体实时探测，特别适合对不能接触液体进行的探测。已经广泛应用于，饮料生产、家用电器、医疗设备、饮水设备、化工设备、工业自动化、各行业危险液体物品探测。四、电器参数参数项DS1603

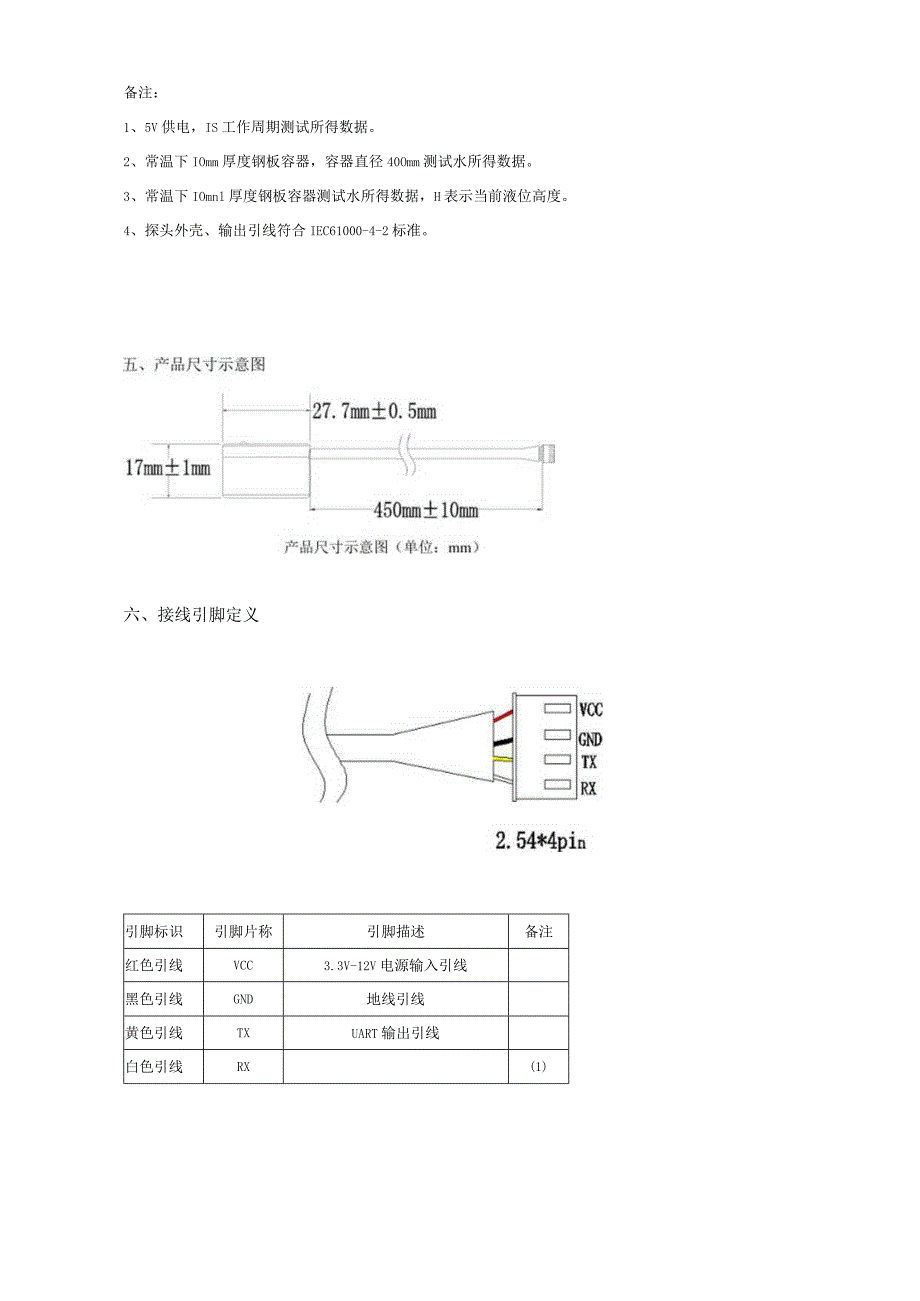

2、L单位备注工作电压3.3-12VDC平均电流35mA(1)盲区距离50min(2)探测液位高度50-2000mm(2)工作周期1S输出方式UART串口分辨力1mm有液体响应时间2S无液体响应时间10S常温精度+(3+H*0.5%)mm(3)ESD48KV4)备注：1、5V供电，IS工作周期测试所得数据。2、常温下IOmm厚度钢板容器，容器直径40Omm测试水所得数据。3、常温下IOmnl厚度钢板容器测试水所得数据，H表示当前液位高度。4、探头外壳、输出引线符合IEC61000-4-2标准。六、接线引脚定义引脚标识引脚片称引脚描述备注红色引线VCC3.3V-12V电源输入引线黑色引线GND地线引
3、线黄色引线TXUART输出引线白色引线RX(1)七、品质参数1、额定环境条件项目最小值典型值最大值单位备注存贮温度-252580C存贮湿度65%90%RII(1)工作温度-152560工作湿度65%80%RH(1)备注：a、环境温度在0-39C时，湿度最高值为90%（不凝露）b、环境温度在40-5（TC时，湿度最高为当前温度下自然界最高湿度（不凝露）2、额定电气条件参数项规格单位备注最小值典型值最大值输入电压3.3512V峰值电流100mA输入纹波50mV峰峰值输入噪声100mV峰峰值ESD+4K+8KV(1)备注（1）输出引线符合IEC6l000-4-2标准八、数据输出格式1、UART通信说
4、明UART数据位停止位奇偶校验波特率TTL电平81无9600bps2、UART输出格式帧数据说明字节帧头固定为OXFF1字节DataJ距离数据的高8位1字节Data，距离数据的低8位1字节SUM通讯校验和1字节3、UART输出举例帧头Data_HData_LSUMOXFF0X07OXAl0X7注：校验和只保留累加数值的低8位；SUM=(帧头+DataH+DataD&OxOOFF=(OXFF+0X07+OXAD&OxOOFF=0X7;液位值=Data,H*256+Data_L=0X07Al；转换成十进制等于1953：表示当前测量的量程值为1953亳米。九、LED指示灯状态说明1、LED长亮：模组
5、通电但没有探测到液体。2、LED慢闪：模组探测到液体时，LED指示灯以每秒1次频率闪烁。十、可靠性测试条件项次测试项目实验条件样品数量备注1高温高湿工作65C,85%RH,Power0N5V,72hrs32低温工作-20C,PowerON5V,72hrs33高温高湿存贮80C,80%RH,storage,72hrs34低温存贮-30C,storage,72hrs35振动试验10-200Hz,15min,2.0G,XYZ三个轴向，每个轴向0.5小时36跌落试验1.2m自由落体跌落，5次木质地板3备注：试验后模块通过功能测试即判定0K,性能衰减率W10%十一、注意事项1、产品实际应用中，液体容器所用的材质、容器的厚度会导致不同的盲区。2、产品实际应用中，在有效探测量程内，液面晃动会导致探测数偏离。3、本公司保留对本产品手册修改权利，请及时关注，恕不另行通知。
