《金螳螂业务部-常州市项目拉拔测试项目.docx》由会员分享，可在线阅读，更多相关《金螳螂业务部-常州市项目拉拔测试项目.docx（3页珍藏版）》请在第壹文秘上搜索。

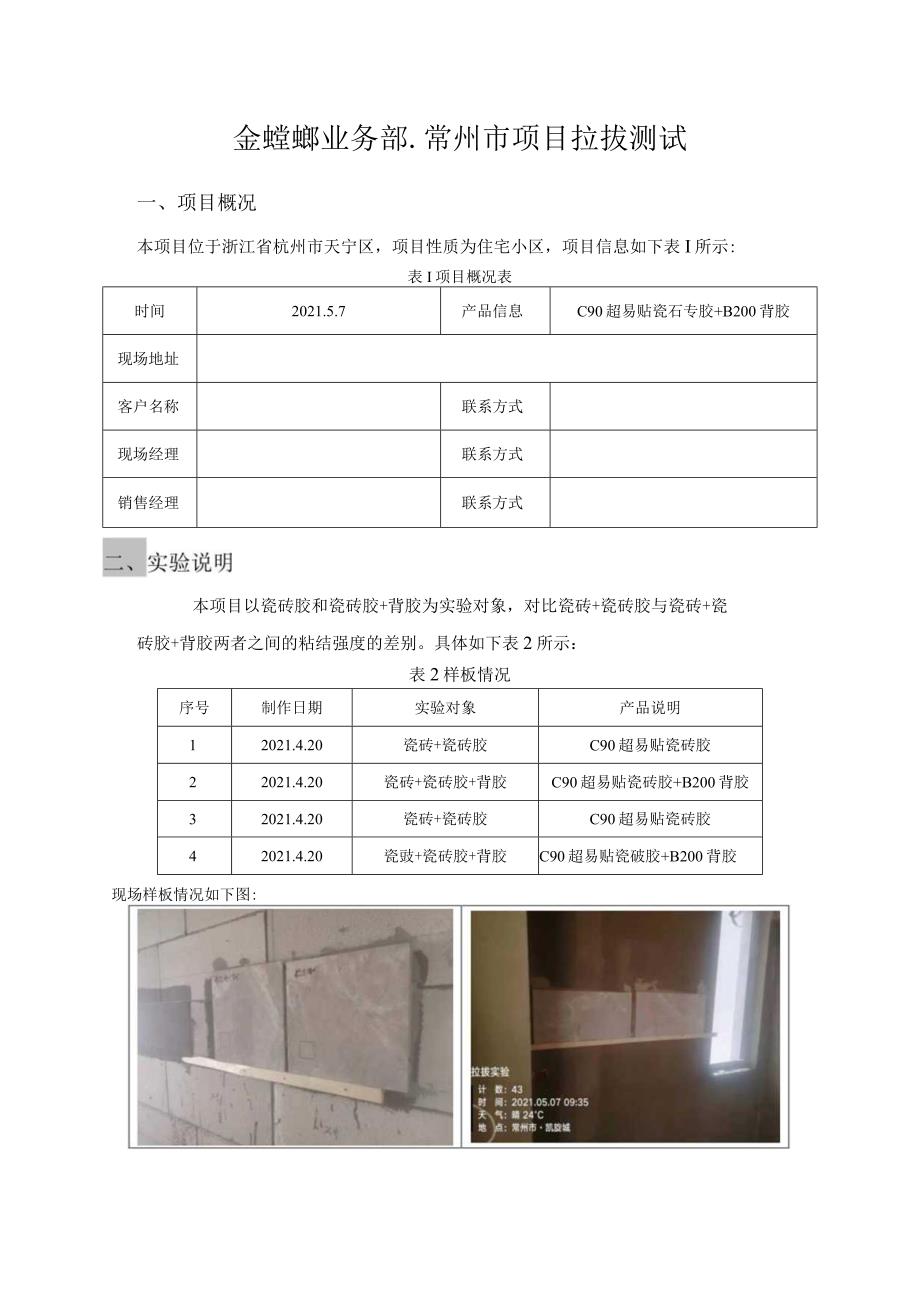

1、金螳螂业务部.常州市项目拉拔测试一、项目概况本项目位于浙江省杭州市天宁区，项目性质为住宅小区，项目信息如下表I所示:表I项目概况表时间2021.5.7产品信息C90超易贴瓷石专胶+B200背胶现场地址客户名称联系方式现场经理联系方式销售经理联系方式本项目以瓷砖胶和瓷砖胶+背胶为实验对象，对比瓷砖+瓷砖胶与瓷砖+瓷砖胶+背胶两者之间的粘结强度的差别。具体如下表2所示：表2样板情况序号制作日期实验对象产品说明12021.4.20瓷砖+瓷砖胶C90超易贴瓷砖胶22021.4.20瓷砖+瓷砖胶+背胶C90超易贴瓷砖胶+B200背胶32021.4.20瓷砖+瓷砖胶C90超易贴瓷砖胶42021.4.20瓷

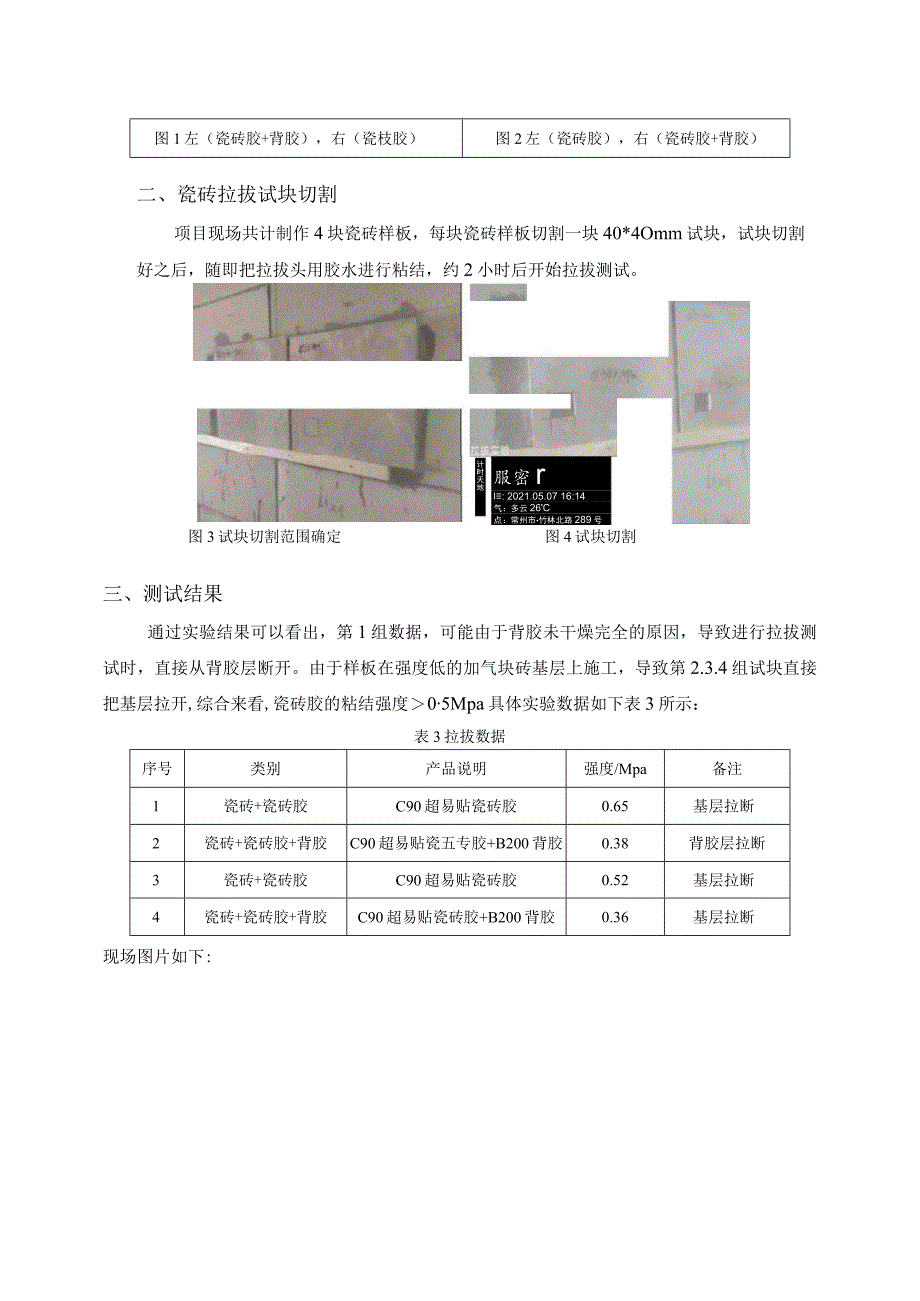

2、豉+瓷砖胶+背胶C90超易贴瓷破胶+B200背胶现场样板情况如下图:图1左（瓷砖胶+背胶），右（瓷枝胶）图2左（瓷砖胶），右（瓷砖胶+背胶）二、瓷砖拉拔试块切割项目现场共计制作4块瓷砖样板，每块瓷砖样板切割一块40*4Omm试块，试块切割好之后，随即把拉拔头用胶水进行粘结，约2小时后开始拉拔测试。计时天地服密rl: 2021.05.07 16:14气：多云26C点：常州市竹林北路289号图3试块切割范围确定图4试块切割三、测试结果通过实验结果可以看出，第1组数据，可能由于背胶未干燥完全的原因，导致进行拉拔测试时，直接从背胶层断开。由于样板在强度低的加气块砖基层上施工，导致第2.3.4组试块直接

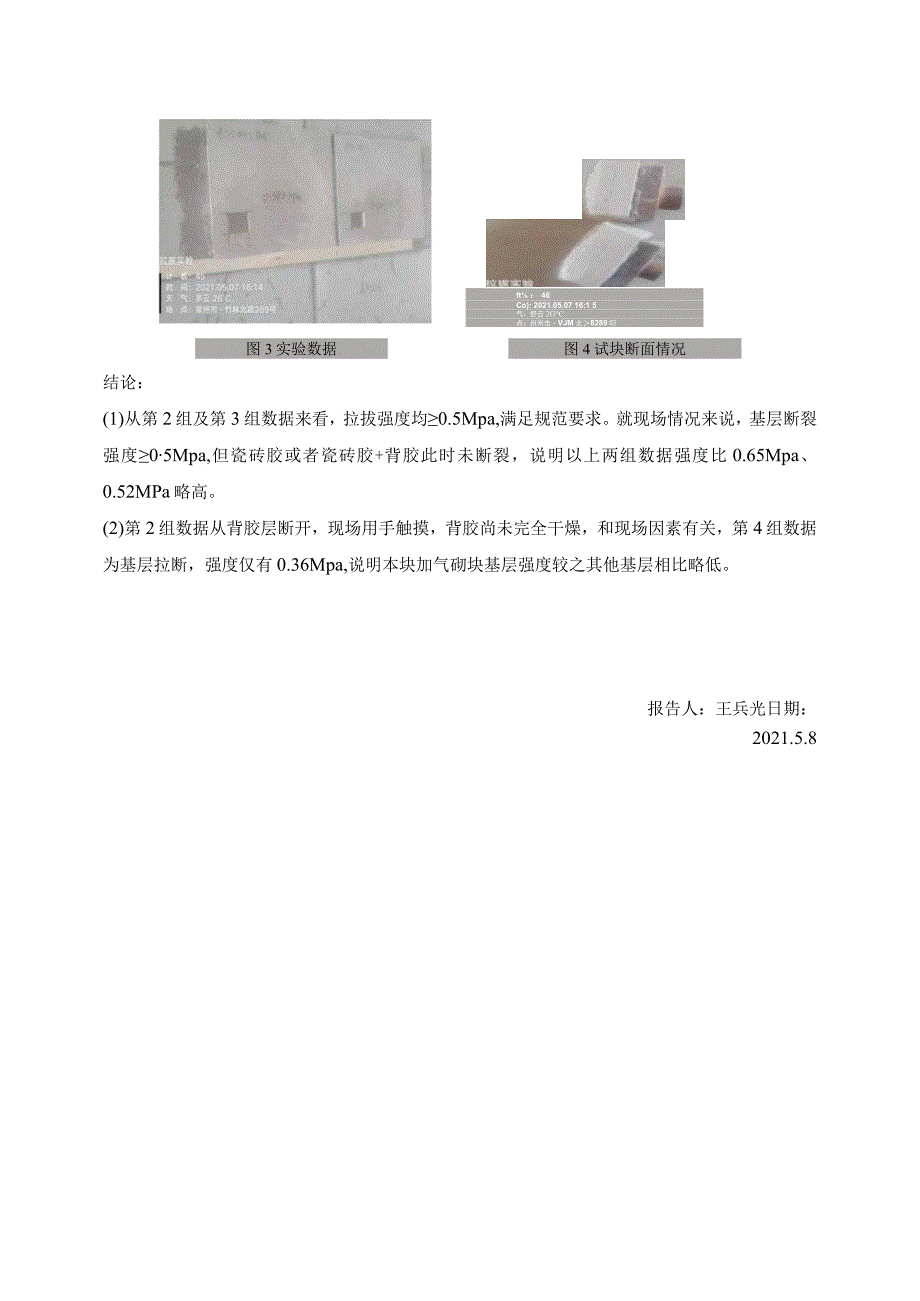

3、把基层拉开,综合来看,瓷砖胶的粘结强度05Mpa具体实验数据如下表3所示：表3拉拔数据序号类别产品说明强度/Mpa备注1瓷砖+瓷砖胶C90超易贴瓷砖胶0.65基层拉断2瓷砖+瓷砖胶+背胶C90超易贴瓷五专胶+B200背胶0.38背胶层拉断3瓷砖+瓷砖胶C90超易贴瓷砖胶0.52基层拉断4瓷砖+瓷砖胶+背胶C90超易贴瓷砖胶+B200背胶0.36基层拉断现场图片如下:ft ： 46Co): 2021.05.07 16:1 5气：舒云2GmC点：州州击VJM北8289叼图4试块断面情况图3实验数据结论：(1)从第2组及第3组数据来看，拉拔强度均0.5Mpa,满足规范要求。就现场情况来说，基层断裂强度05Mpa,但瓷砖胶或者瓷砖胶+背胶此时未断裂，说明以上两组数据强度比0.65Mpa、0.52MPa略高。(2)第2组数据从背胶层断开，现场用手触摸，背胶尚未完全干燥，和现场因素有关，第4组数据为基层拉断，强度仅有0.36Mpa,说明本块加气砌块基层强度较之其他基层相比略低。报告人：王兵光日期：2021.5.8
