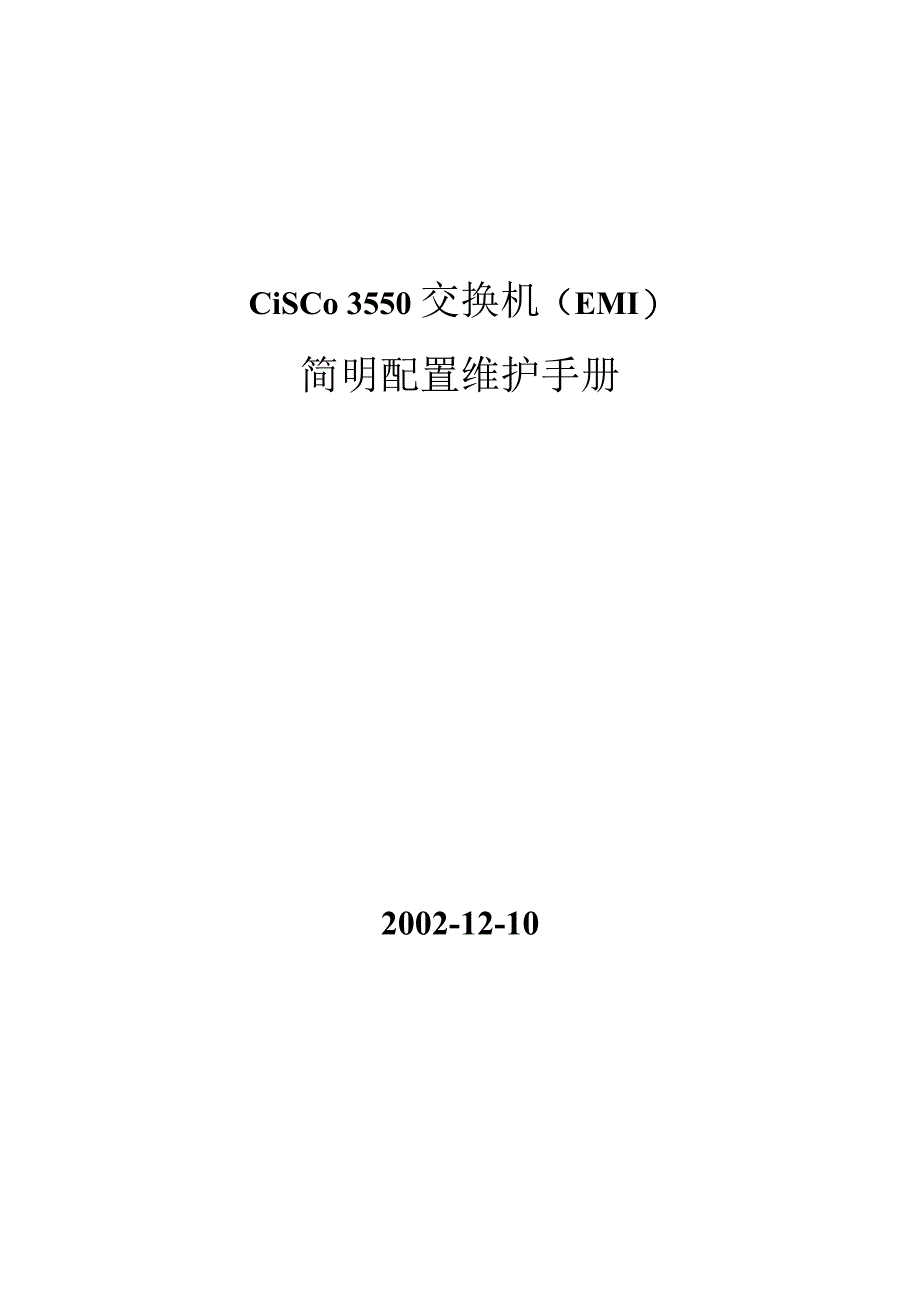

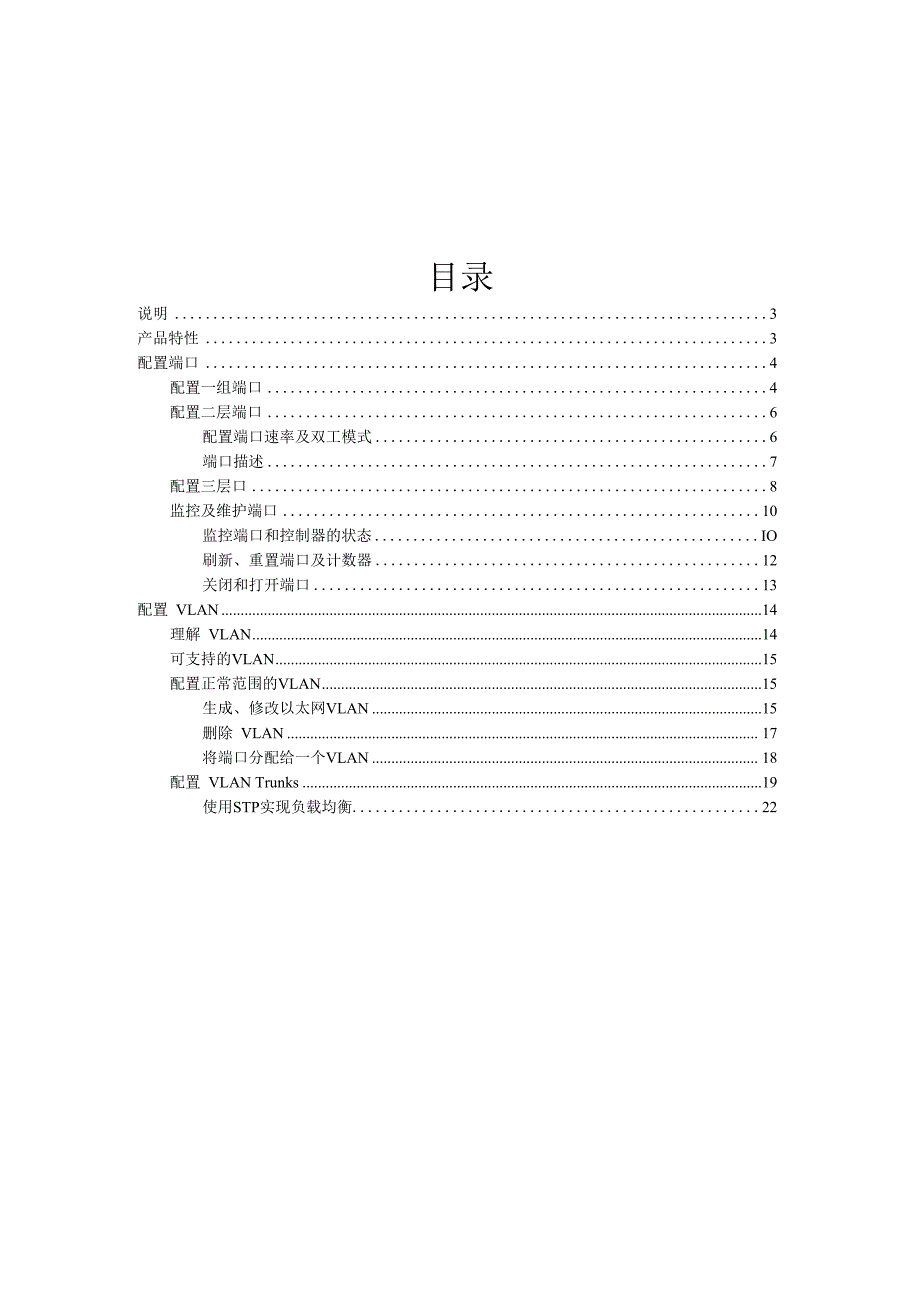

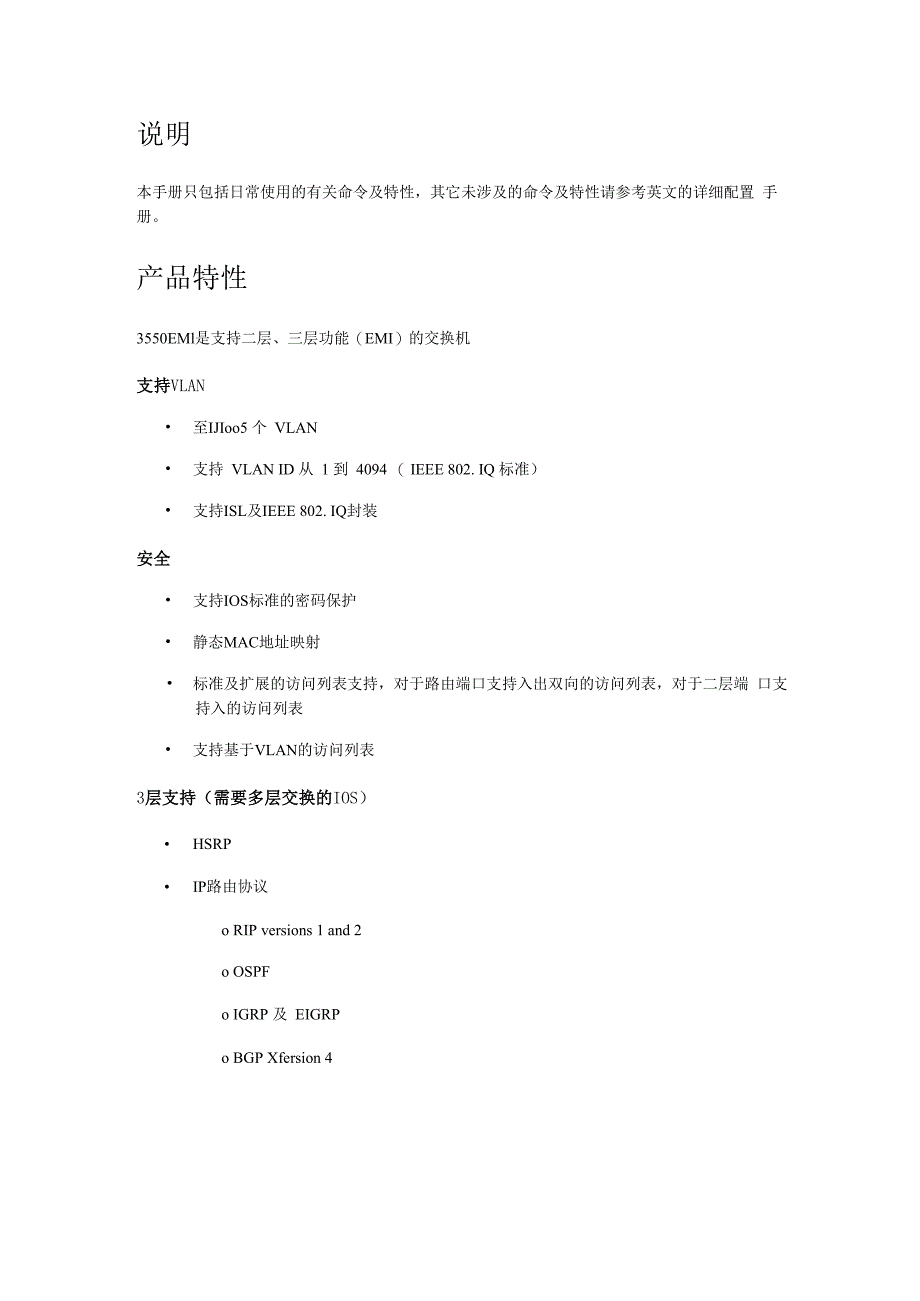

1、CiSCo 3550 交换机（EMI）简明配置维护手册2002-12-10目录说明3产品特性3配置端口4配置一组端口4配置二层端口6配置端口速率及双工模式6端口描述7配置三层口8监控及维护端口10监控端口和控制器的状态IO刷新、重置端口及计数器12关闭和打开端口13配置 VLAN14理解 VLAN14可支持的VLAN15配置正常范围的VLAN15生成、修改以太网VLAN15删除 VLAN 17将端口分配给一个VLAN 18配置 VLAN Trunks19使用STP实现负载均衡22说明本手册只包括日常使用的有关命令及特性，其它未涉及的命令及特性请参考英文的详细配置 手册。产品特性3550EMl是
2、支持二层、三层功能（EMI）的交换机支持VLAN 至IJIoo5 个 VLAN 支持 VLAN ID 从 1 到 4094 （ IEEE 802. IQ 标准） 支持ISL及IEEE 802. IQ封装安全 支持IOS标准的密码保护 静态MAC地址映射 标准及扩展的访问列表支持，对于路由端口支持入出双向的访问列表，对于二层端 口支持入的访问列表 支持基于VLAN的访问列表3层支持（需要多层交换的IOS） HSRP IP路由协议o RIP versions 1 and 2o OSPFo IGRP 及 EIGRPo BGP Xfersion 4监视交换机LED指示端口状态 SPAN及远端SPAN
3、(RSPAN)可以监视任何端口或VLAN的流量 内置支持四组的RMoN监控功能(历史、统计、告警及事件) Syslog 功能其它功能：支持以下的GBIC模块： Iooobase-T gbic：铜线最长 IOom 1000BASE-SX GBIC:光纤最长 1804 feet (550 m) 1000BASE-LXLH GBIC:光纤最长 32,808 feet (6 miles or 10 km) 1000BASE-ZX GBIC:光纤最长 32&084 feet (62 miles or 100 km)配置端口配置一组端口命令目的Step 1configure terminal进入配置状态S
4、tep 2interface range port-range进入组配置状态Step 3可以使用平时的端口配置命 令进行配置Step 4end退回Step 5show interfaces interface-id验证配置Step 6copy running-config startup-config保存当使用interface range命令时有如下的规则: 有效的组范围：o vlan 从 1 到 4094o Castcthernet 槽位- (如7po,槽位为 0o gigabitethernet 槽位/iEporf - sfpo,槽位为 0o port-channel port-chan
5、nel-number - port-channel-number, port-channel 号从 1 到64 端口号之间需要加入空格，如：interface range fastethernet 0/1 - 5是有效的，而 interface range fastethernet 0/1-5 是无效的. interface range命令只能配置已经存在的interface vlan 所有在同一组的端口必须是相同类别的。见以下例子：Switch# configure terminalSwitch (config)# i nterface range faStethernet1 - 5Swit
6、ch (conf i g-i f-range)# no shutdownSwi tch(confi g-i f-range)#*0ct08:24:35:%LINK-3-UPD0WN:Interface FastEthernet1,changed stateup*0ct08:24:35:%LINK-3-UPD0WN:Interface FastEthernetO/2,changed stateup*0ct08:24:35:%LINK-3-UPD0WN:Interface FastEthernet3,changed statetoup*0ct08:24:35:%LINK-3-UPD0WN:Inte
7、rface FastEthernetO/4,changed stateup*0ct08:24:35:%LINK-3-UPD0WN:Interface FastEthernetO/5,changed stateup*0ct08:24:36:%LINEPR0T0-5-UPD0WN: LineprotocoIonI nterface FastEthernet005,changedstate to up*0ct 608:24:36: %LINEPR0T0-5-UPD0WN: LineprotocoIonInterface FastEthernet3tchangedstate to upprotocoI
8、Interface FastEthernetO/4,*0ct 6 08:24:36: %LINEPR0T0-5-UPD0WN: Linechangedstate to up以下的例子显示使用句号来配置不同类型端口的组:Switch# configure terminalSwitch (config)# i nterface range fa st ether net 0/1 - 3, g i gab i tether net1 - 2Switch (confi g-i f-range)# no shutdownSwitch (confi g-i f-range)#*0ct*0ct*0ctOct
9、*0ct6 0829:28: %LINK-3-UPD0WN:6 08:29:28: %LINK-3-UPD0WN:6 08:29:28: %LINK-3-UPD0WN:6 08:29:28: %LINK-3-UPD0WN:6 08:29:28: %LINK-3-UPD0WN:Interface FastEthernetO/1. changed state to upInterface FastEthernetO/2. changed state to upInterface FastEthernetO/3, changed state to upInterface GigabitEtherne
10、tO/1, changed state to upInterface Gi gabitEthernetO/2. changed state to up*0ct 6 08: 29: 29: %LI N印RoTO-5-UPD0WN: LinePrOtoCOl on Interface GigabitEthernetO/ 1.changed state to up*0ct 6 08:29:29:*LlNEPROT0-5-UPDOWN: Line protocoI on Interface FastEthernetO/ 2, changed state to up*0ct 6 08: 29:29: %
11、LINEPR0T0-5-UPD0WN: Line protocoI on Interface FastEthernetO/ 3, changed state to up配置二层端口3550的所有端口缺省的端口都是二层口，如果此端口已经配置成三层端口的话, 则需要用switchport来使其成为二层端口。配置端口速率及双工模式可以配置快速以太口的速率为10100Mbp s及千兆以太口的速率为 10/100/1000-Mbps;但对于GBlC端口则不能配置速率及双工模式，有时可以配置nonegotiate,当需要联接不支持自适应的其它千兆端口时I命令目的Step 1configure termin
12、al进入配置状态.Step 2interfaceinterface-id进入端口配置状态.Step 3speed 10 100 1000 I auto I nonegotiate设置端口速率注IOoo只工作在千兆口. GBIC模块只工作在1000 Mbps下.nonegotiate只能在这些GBlC上用 Iooobase-SX, -lx, and -zx gbic.Step 4duplex auto full half设置全双工或半双工.Step 5end退出Step 6show interfaces interface-id显示有关配置情况Step 7copy running-config
13、startup-config保存Switch# configure terminalSwitch (config)# i nterface fa Stetherrwt 0/3Swi tch (conf ig-i f)# speed 10Switch (conf i g-i f)# duplex half端口描述命令目的Step 1configure terminal进入配置模式Step 2interface interface-id进入要加入描述的端口Step 3description string加入描述（最多240个 字符）.Step 4end退回.Step 5show interface
14、s interface-id验证.descriptionorshow running-configStep 6copy running-config startup-config保存Use the no description interface configuration command to delete the description.This example shows how to add a description on Fast Ethernet interface 0/4 and to verify the description:Switch# config terminalEnter configuration commands, one per I ine. End with CNTLZ.Switch(config)# i nterface fastethernet4Switch (conf i g-i f)# description Connects to MarketingSwitch (confi g-i f)# endSwitch# show i nterfaces faetethernet0
