《MFI 吉纳变频器说明书.docx》由会员分享,可在线阅读,更多相关《MFI 吉纳变频器说明书.docx(9页珍藏版)》请在第壹文秘上搜索。

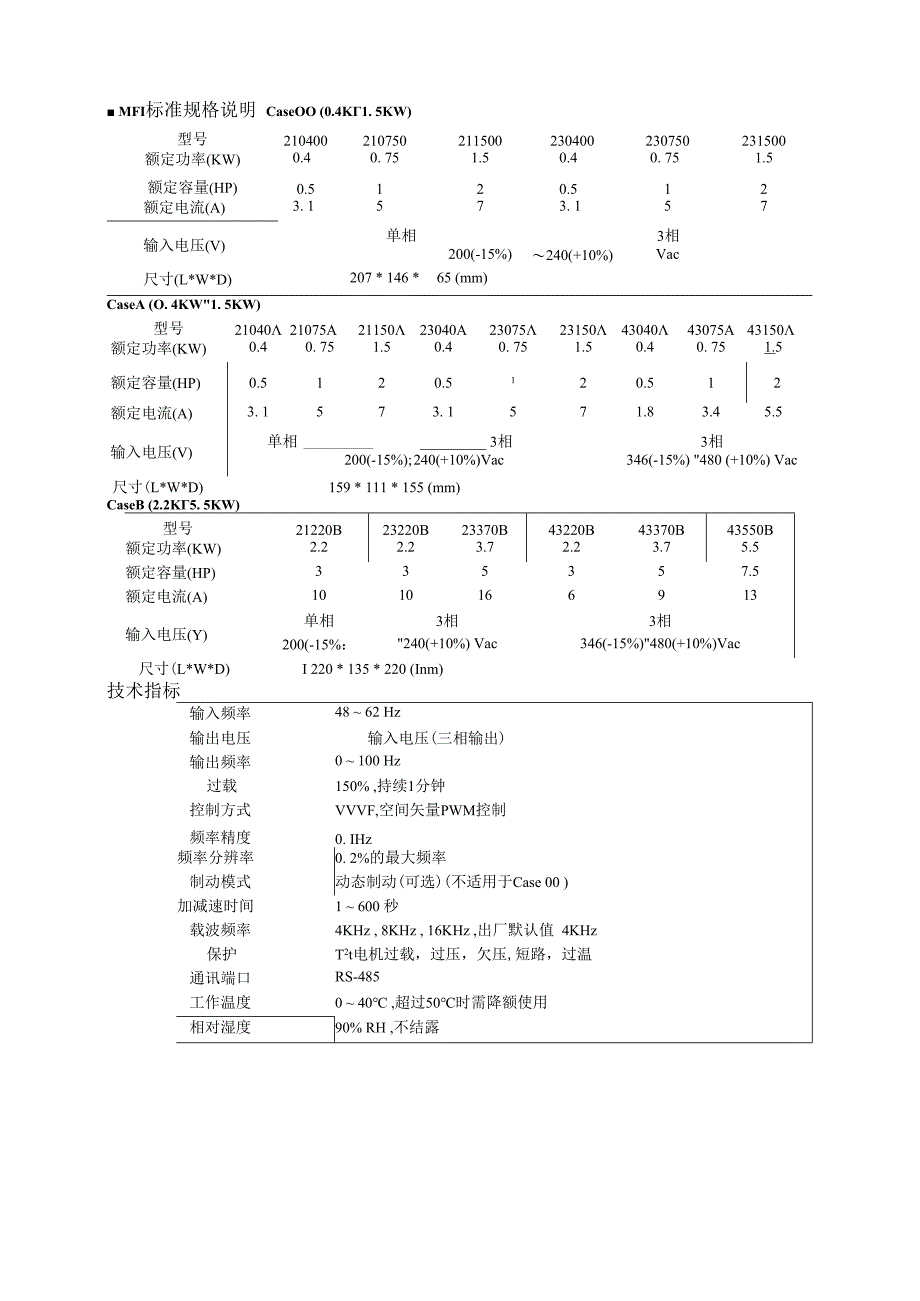

1、MFI使用说明书ZENER(使用前请详细阅读)青岛吉纳电机有限公司 MFI标准规格说明 CaseOO (0.4K1. 5KW)型号210400210750211500230400230750231500额定功率(KW)0.40. 751.50.40. 751.5额定容量(HP)0.5120.512额定电流(A)3. 1573. 157输入电压(V)单相3相200(-15%)240(+10%)Vac尺寸(L*W*D)207 * 146 *65 (mm)CaseA (O. 4KW1. 5KW)型号2104021075A2115023040A23075231504304043075A43150额定功

2、率(KW)0.40. 751.50.40. 751.50.40. 751.5额定容量(HP)0.5120.5120.512额定电流(A)3. 1573. 1571.83.45.5输入电压(V)单相 3相3相200(-15%);240(+10%)Vac346(-15%) 480 (+10%) Vac尺寸(L*W*D)159 * 111 * 155 (mm)CaseB (2.2K5. 5KW)型号21220B23220B23370B43220B43370B43550B额定功率(KW)2.22.23.72.23.75.5额定容量(HP)335357.5额定电流(A)1010166913输入电压(Y)

3、单相3相3相200(-15%:240(+10%) Vac346(-15%)480(+10%)Vac尺寸(L*W*D)I 220 * 135 * 220 (Inm)技术指标输入频率48 62 Hz输出电压输入电压(三相输出)输出频率0 100 Hz过载150% ,持续1分钟控制方式VVVF,空间矢量PWM控制频率精度0. IHz频率分辨率0. 2%的最大频率制动模式动态制动(可选)(不适用于Case 00 )加减速时间1 600 秒载波频率4KHz , 8KHz , 16KHz ,出厂默认值 4KHz保护T2t电机过载,过压,欠压,短路,过温通讯端口RS-485工作温度0 40 ,超过50时需降

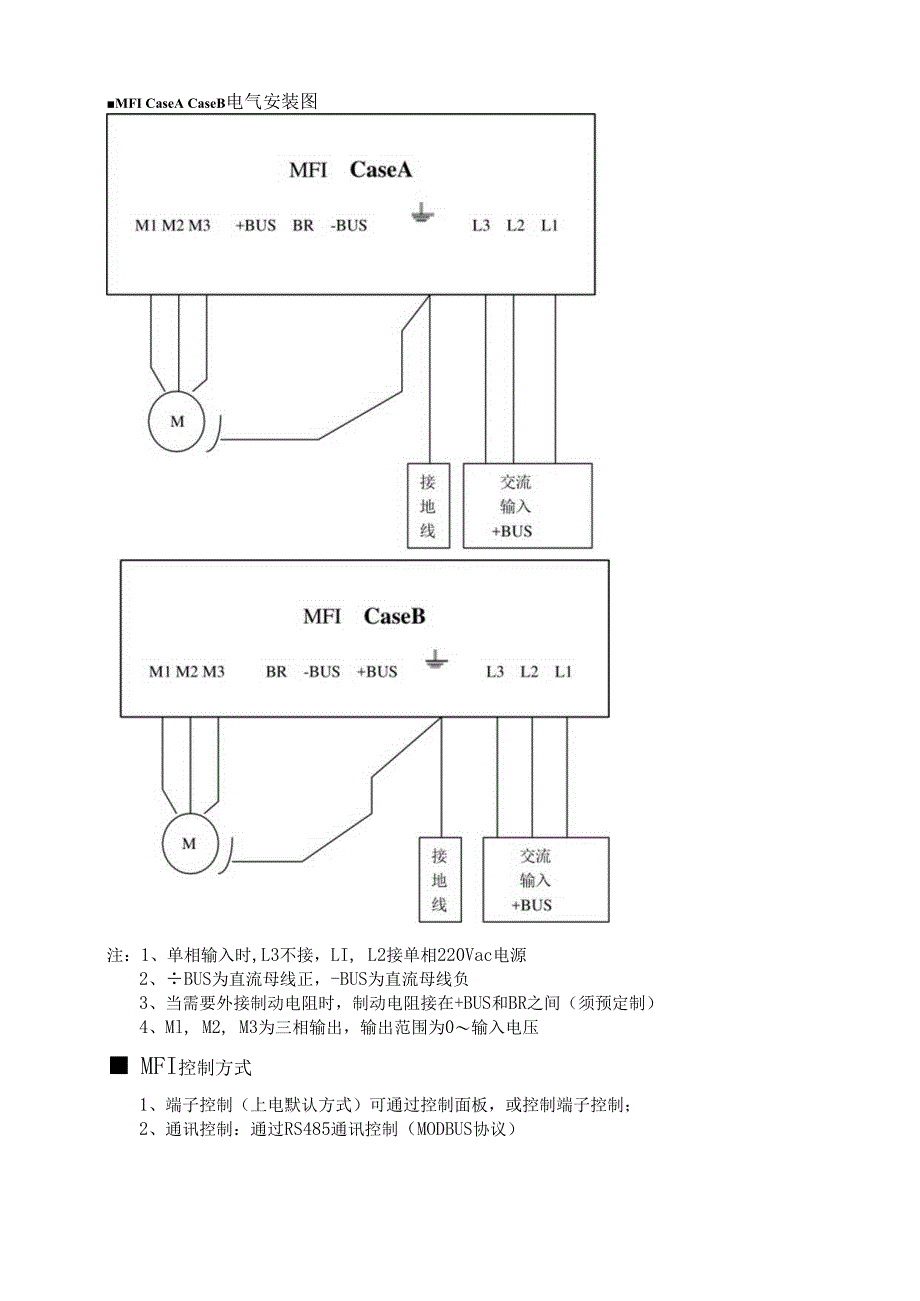

4、额使用相对湿度90% RH ,不结露MFI CaseA CaseB电气安装图注:1、单相输入时,L3不接,LI, L2接单相220Vac电源2、BUS为直流母线正,-BUS为直流母线负3、当需要外接制动电阻时,制动电阻接在+BUS和BR之间(须预定制)4、Ml, M2, M3为三相输出,输出范围为0输入电压 MFI控制方式1、端子控制(上电默认方式)可通过控制面板,或控制端子控制;2、通讯控制:通过RS485通讯控制(MODBUS协议) MFI CaseA CaseB控制端子说明典型接线图:123456单相MFI 21150A控制板Al COM-A A2 +5-A REV FWD DROK C

5、om-D RS485+ RS485-485串口通讯MFI默认为操作面板上的本地控制,包括控制电机起停,运行方向,及转速,客户使用时须在 COM-A, A2, +5-A端子处加一 IOK可调电位器,设定加速时间(不接默认设置为最大加速时间)。客户外接可调电阻及开关进行远程控制,应先将Al, REV, FWD端子处的内部连线去掉,再 分别在 CoM-A, Al, +5A 和 COM-A, A2, +5A 加一 IOK 的可调电位器,REV, +5A 和 FWD, +5-A之间加一双向拨动开关(开关与+5V连接时,对应运行和反转)。端子说明:控制端子功能设定Al频率设定(0-5V模拟输入)范围0 I

6、OOHz操作面板上的可调电位器,顺时 针调至最大,输出为IOOHZCoM-A模拟地A2加速时间设定(0-5V模拟输入)从0加速到IOOHz加速时间为Is 600s外接可调电位器,顺时针调至最 大,加速时间Is, CaseB不需外接巧-A+5V模拟电源REV运行/停止操作面板上的拨动开关,拨至RUN 为运行;拨至STOP为停止FWD正转/反转操作面板上的拨动开关,拨至FWD 为正转;拨至REV为反转DROK用户故障输出(集电极开路)低电平为有故障输出Coln-D数字地RS485+485通讯RS485端口正RS485-485通讯RS485端口负16可调电位器操作说明:可调电位器功能设定1减速时间设

7、定(0-5V模拟输入)(默认15S) 设定范围为Is 600s调节位置1处的电位器,顺时针 调至最大,减速时间为Is2低频时升压(BOOSt)系数设定(默认值为 0),只有该功能使能(G4短路)才有效。调节位置2处的电位器,顺时针 调至最大,可实现该功能3保留4保留5输出最大频率设定(默认值50/60)调节位置5处的电位器,顺时针 调至最大,最大输出频率为IOOHZ6输出最小频率设定(默认值0 )调节位置6处的电位器,顺时针 调至最大,最小输出频率为IOOIIZ功能指示MFI机器配红绿两个指示灯,对当前工作状态进行指示,绿灯为电源指示,红灯为 状态指示具体见下表。表一:红灯一直闪烁,绿灯亮电机

8、处于停止状态红灯,绿灯都亮电机处于运行状态红灯间歇闪烁,绿灯亮变频器处于故障状态,具体故障见下表表二:指示灯状态故障类型可能的故障原因处理方法红灯闪I FOT过温风扇损坏,风道受阻检查风机风道变频器内部故障请联系本公司红灯闪2下LV欠压内输入电压异常检查输入电源电压是否在系统要求范围红灯闪3下OV过压输入电源电压异常检查输入电源电压是否偏高减速时间太短加长减速时间,如需快速制动,须定制制 动单元和制动电阻红灯闪4下OC过载启动时间太短适当加长加速时间负载太大电机堵转,红灯闪5 FOPT SC 输出短路输出侧短路检查输出线路变频器内部故隙检查电机线圈是否对外壳漏电两个指示灯 都不亮系统电源没 工

9、作电源线连接不正确,检查输入电源线如果确定故障已排除,可将运行/停止开关拨至停止位置将故障复位,重新运行。 MFI可选功能Boost升压功能:G4为1时,即G4短接时,可通过调节TP2处的电位器,设置低频时输出电压升压 的幅值;输出开关频率的设定:G8 G9为00时,即G8, G9I断开,输出开关频率4KHz (出厂默认值);G8, G9为01时,即G8断开,G9短接,开关频率为8KHz;G8, G9为10或11时,开关频率为16KHz;注:该功能须在变频器内部设定,不建议用户自行修改,可联系我们订制。RS485使用说明MFI支持下列MoDBUS功能:功能代码含义03读寄存器06写寄存器通过M

10、ODBUS协议,可以访问下歹I寄存器启动/停止正转/反转硬件/软件控制速度设定读当前速度读/写从机ID号名称地址范围访问方式说明启动/停止0x01OO-OxFFW (写)向该地址写0,停止变频器 非0,启动变频器正转/反转0x02000xFFW (写)向该地址写0,电机反转; 非0,电机正转硬件/软件控制0x03OO-OxFFW (写)向该地址写0,通过硬件端子控制; 非0,通过软件控制如RS485通讯故障状态0x44R (读)每一位代表一个故隙状态:bit 7 = SC&OV/HW bit 6 = I2T bit 5 = OV(AD)bit 4 = UV(Ad)bit 3 = PTCbit

11、1 =DR一OKbit 0 = DRIVE,ON速度设定0x52OO-OxFA(O-IOOHz)W (写)通讯模式下设置速度参考值公式:设定频率实际值=设置值对应的 十进制数*0.4读当前速度0x53OO-OxFA (O-IOOHz)R (读)读这个地址内容可以知道当前的运行 频率从机ID号OXac000xF7R/W (读/写)通讯模式下,在MODBUS网络中必须 为每一台变频器指定ID号.并且这 个ID号在这个网络中是唯一的。读寄存器03命令格式如下(只支持读单字节):从机 地址MODBUS功 能代码数据地址 (高字节)数据地址 (低字节)数据个数 (OOH)数据个数 (OlH)CRC-16

12、校验 (低字节)CRC-16校验 (高字节)3001读寄存器返回值格式:从机地址MODBUS 功 能代码字节数数据值 (高字节)数据值 (低字节)CRC-16校验 (低字节)CRC-16校验 (高字节)320写寄存器06命令格式如下:从机 地址MODBUS 功能代码数据地址 (高字节)数据地址 (低字节)数据高字节 (固定为00H)数据低字 节CRC-16校验 (低字节)CRC-16校验 (高字节)600返回值:写寄存器返回值与发送数据相同。全局广播功能:全局广播地址用来同时访问连接在MODBUS系统中的所有MFT从机。当主机发送地址0消息时,网络 中的所有变频器将处理这个消息,并且无返回值。注意:所有变频器的ID号默认方式下服从全局广播全局广播给变频器分配一个ID,如分配的ID为OL命令格式:00 06 00 AC 00 01+ (2字节CRC校验)返回值:无返回信息外形尺寸MFI CASEA:前面侧而MFI CASEB:前面侧而青岛吉纳电机有限公司Tel: +86-532-88701773Fax: +86-532-88701478Email: sales
