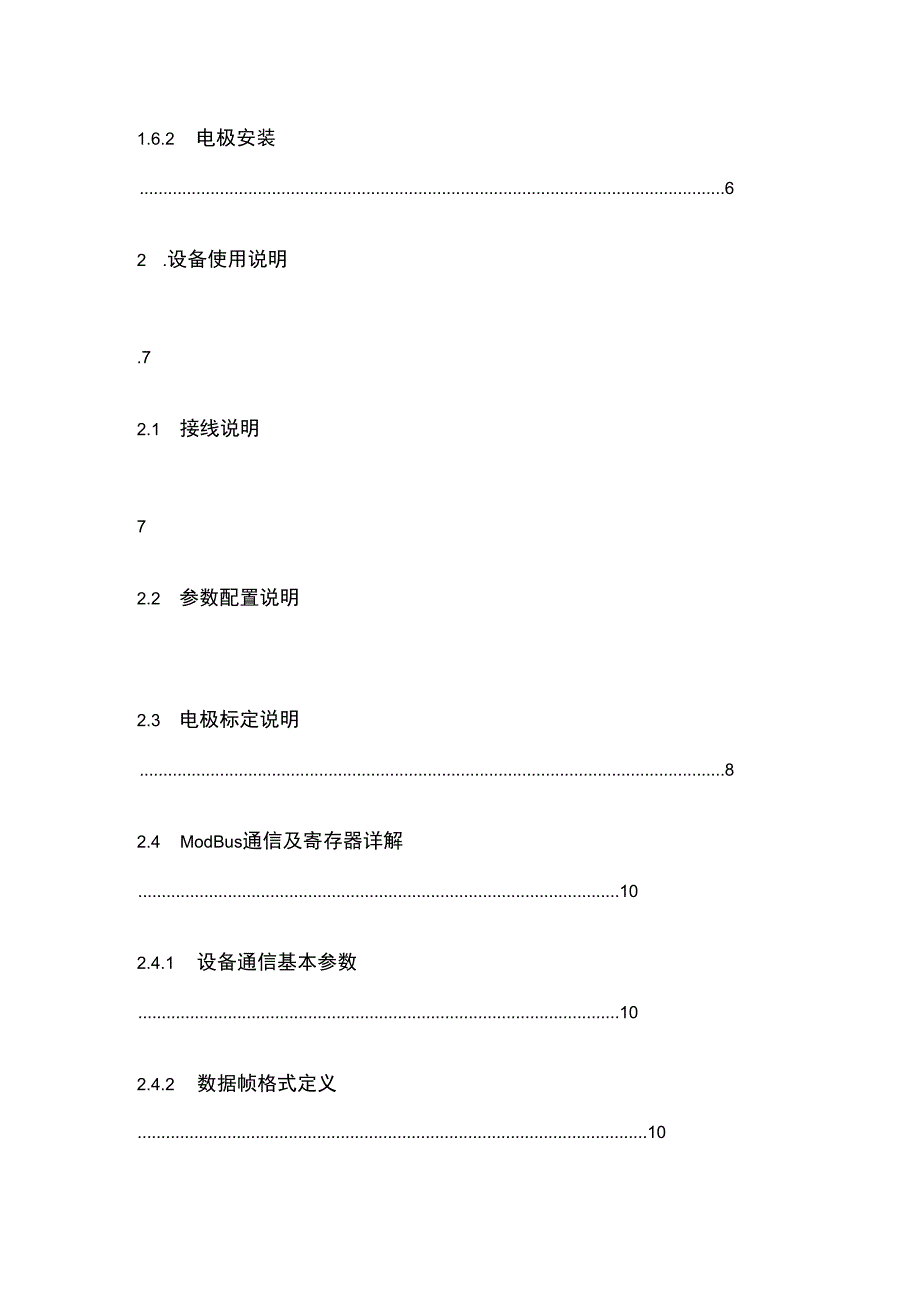

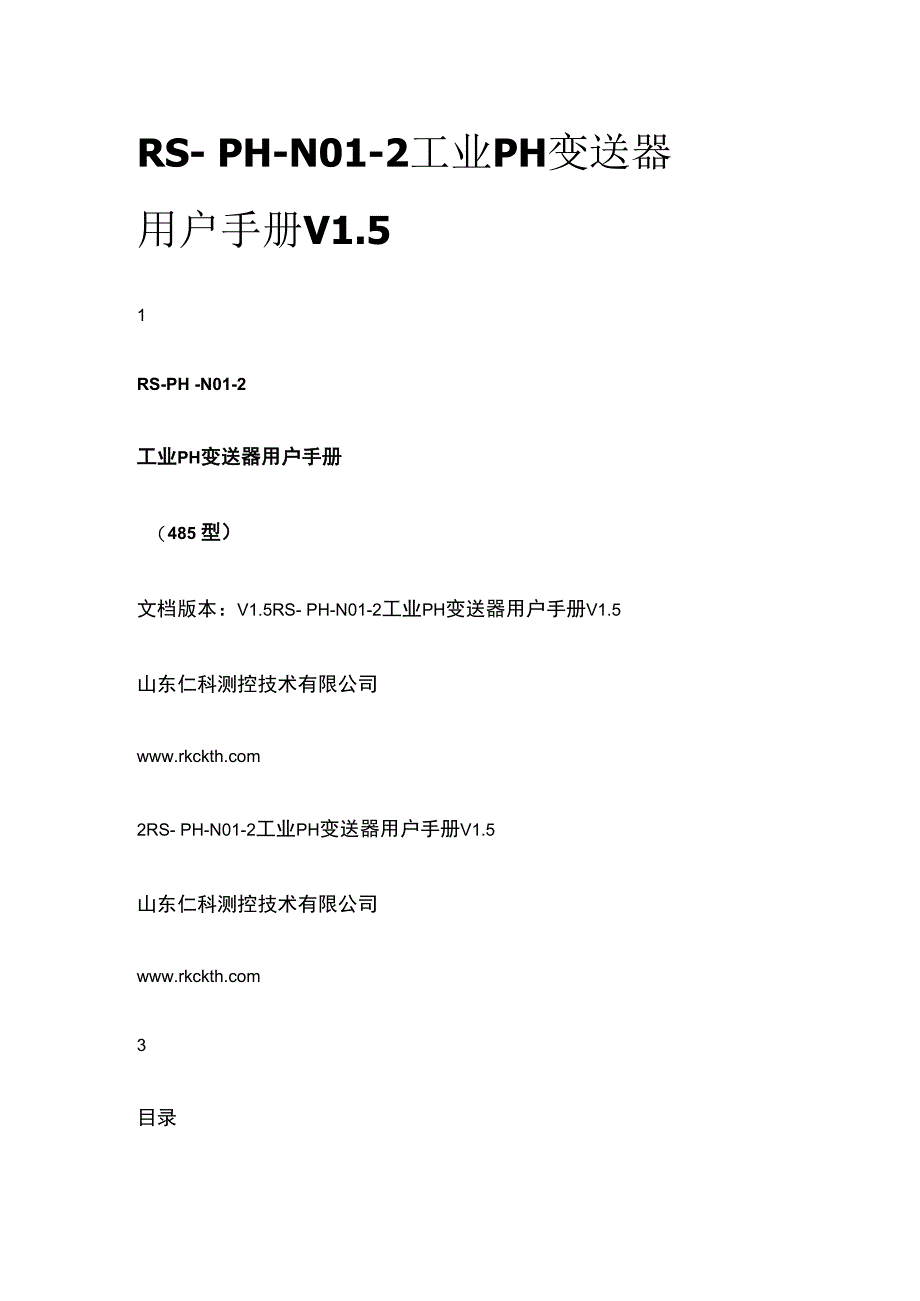

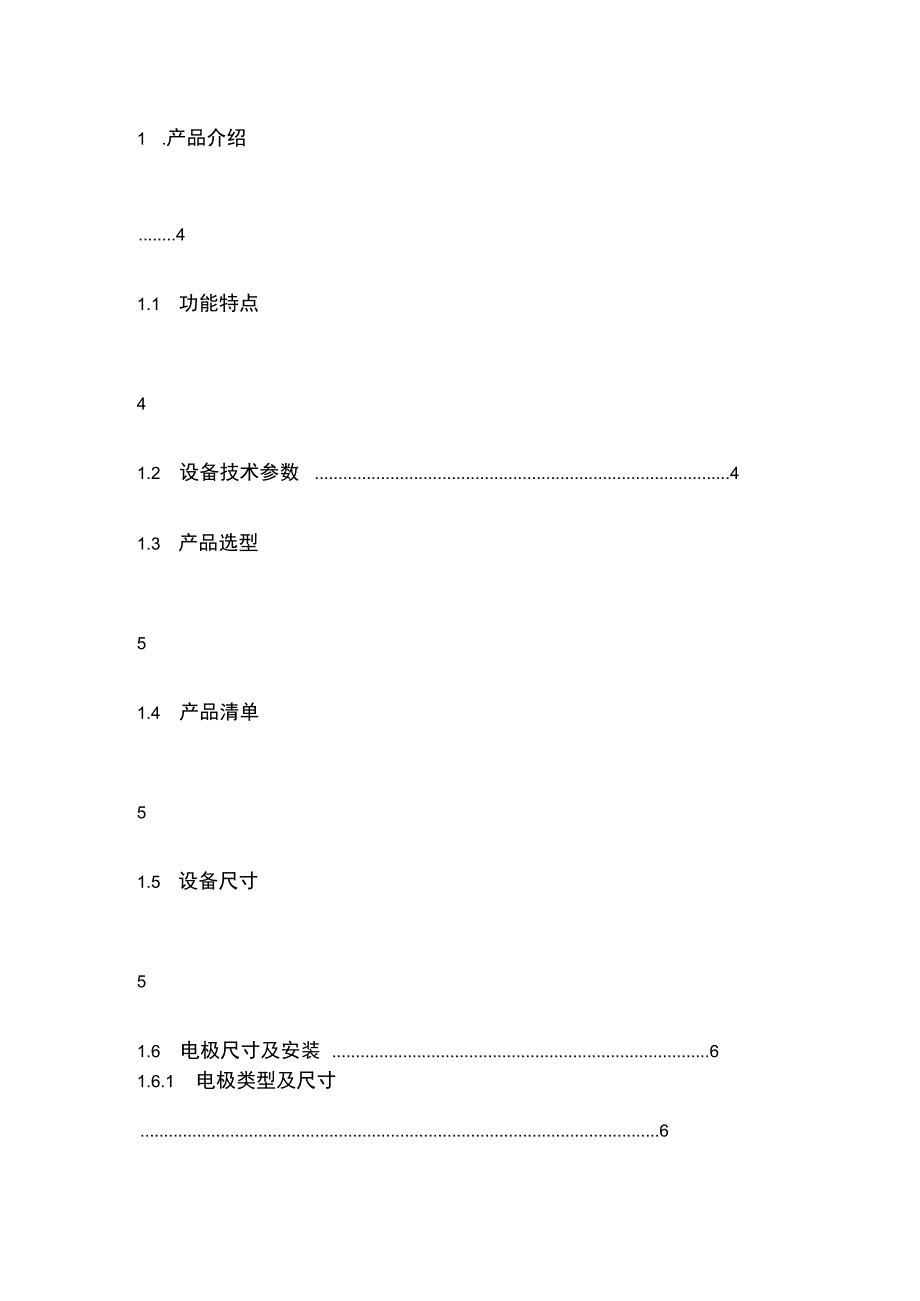

1、RS- PH-N01-2工业PH变送器用户手册V1.51RS-PH -N01-2工业PH变送器用户手册（485 型）文档版本：V1.5RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司2RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司3目录1 .产品介绍41.1 功能特点41.2 设备技术参数 41.3 产品选型51.4 产品清单51.5 设备尺寸51.6 电极尺寸及安装 61.6.1 电极类型及尺寸61.6.2 电极安装62 .设备使用说明.72.1 接线说明72.2 参数配置说明2.3 电极标定说明82.4 ModBus通信及寄存器
2、详解102.4.1 设备通信基本参数102.4.2 数据帧格式定义102.4.3 寄存器地址102.4.4 通讯协议示例以及解释112.4.5 寄存器标定电极113 .注意事项与维修维护 124 .联系方式135 .文档历史.13RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司1 .产品介绍本产品是一款测量溶液PH值（氢离子浓度指数、酸碱度）的设备,具 有自动温度补偿功能，自动温补和手动温补可随意切换。本产品适用于无腐蚀性弱酸弱碱 环境下的工业污水、生活污水、农业、水产养殖行业等场景。1.1 功能特点PH测量范围014pH ,分辨率0.01pHo温度测量范围080
3、C ,分辨率0.1（限选配温度补偿功能的设备）。带有自动温度补偿功能，手动补偿与自动补偿可随意切换。RS485通讯接口 ：MODBUS RTU通讯协议可方便联入计算机进行 监测和通讯。ModBus通信地址可设置，波特率可修改。设备采用宽电压供电直流10-30V均可。1.2 设备技术参数供电DC 1030V功耗0.6W通信接口RS485 ；标准的MODBUS-RTU协议;通信波特率：2400、4800、9600可设PH测量范围014.00pH ;分辨率:0.01pHpH测量误差0.15pH重复性误差0.02pH温度测量范围0-80oC;分辨率:0.1（手动温度补偿时为设置温度，默认25）温度测量
4、误差0.5设备工作条件环境温度：0-60。C相对湿度：85%电极适用温度080。C （202/202T平面脱硫电极为060C ）电极耐压0.6MPa电极线长默认5m （IOms 15mx 20m可定制）电极使用周期1年RS-PH-Nol-2工业PH变送器用户手册VL5山东仁科测控技术有限公司51.3 产品选型RS-公司代号PH-工业PH变送器NOl-RS485 （ Modbus-RTU 协议）2 -壁挂王字壳201-无温度补偿常规复合电极201T-带温度补偿常规复合电极202-无温度补偿平面脱硫电极202T-带温度补偿平面脱硫电极203-无温度补偿四氟电极203T-带温度补偿四氟电极204-无
5、温度补偿电镀电极（双盐桥电极）204T-带温度补偿电镀电极（双盐桥电极）205-无温度补偿玻璃电极205T-带温度补偿玻璃电极206-无温度补偿睇电极206T-带温度补偿睇电极空无OLED显示OLED带OLED显示1.4产品清单 工业PH变送器1台 PH电极1个（带温度补偿、无温度补偿可选） 合格证、保修卡等 膨胀塞2个、自攻丝2个 PH缓冲剂4.01、6.86. 9.18各一包（默认不带，可单独购买）1.5 设备尺寸RS-PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司61.6 电极尺寸及安装1.6.1 电极类型及尺寸本产品采用常规复合型电极，适用于常规污水、自来水、环
6、保污水、生活污水等溶液的测量。1.6.2 电极安装1.沉入式安装：PH电极的引线从不锈钢管里穿出，PH电极顶部的3/4螺纹与不锈钢3/4螺纹用生料带相连接。确保电极顶部及电极线不进水。3 .管道安装：通过PH电极3/4的螺纹与管道相连接。RS-PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司72.设备使用说明2.1 接线说明说明说明电源棕色电源正(10-30V DC)黑色电源负 通讯绿色485-A蓝色485-B2.2 参数配置说明打开资料包，选择调试软件 -485参数配置软件，找到打开即可。1）选择正确的COM 口（ 我的电脑一属性一设备管理器一端口 里面查看CoM端口）
7、，下图列举出几种不同的485转换器的驱动名称。2）单独只接一台设备并上电，点击软件的测试波特率,软件会测试出 当前设备的波特率以及 地址，默认波特率为4800bits,默认地址为OXoL3）根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。4 ）如果测试不成功，请重新检查设备接线及485驱动安装情况。RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司82.3 电极标定说明1）准备两种PH不同的标准缓冲液，若测量酸性溶液则使用4.01和6.86的标准缓冲溶液，若测量碱性溶液则使用6.86和9.18的标准缓冲溶液，若通用情况则 使用4.01和9.18的标准缓
8、冲液。2）打开配置软件O3）选择对应的串口号，选择正确的设备地址（默认地址为1）和波特 率（默认波特率为4800 ）然后打开串口，找到PH选项卡，勾选自动选项。4）在室温环境下（25。C左右）将PH电极放入PH值相对小的标准缓冲溶液中（例如使 用4.01和9.18两种缓冲液时选择4.01）,在校准点一处输入标准缓冲 溶液的PH值，待数值稳定后取消自动点击校准点一的校准进行第一点标定。RS-PH-N01-2 工业PH变送器用户手册V1.5山东仁科测控技术有限公司95）第一点标定完成后，清洗PH电极并用纸巾或柔软布料吸干多余水 分（请勿使电极玻璃球泡受损，否则电极将会失效），重新勾选自动选项，放入
9、PH值相 对大的标准缓冲溶液中（例如使用4.01和9.18两种缓冲液时选择9.18 ）,在校准点一处 输入标准缓冲溶液的PH值，待数值稳定后取消自动，点击校准点二的校准标定第二点。标定完成。RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司102.4 ModBus通信及寄存器详解2.4.1 设备通信基本参数编码8位二进制数据位8位奇偶校验位无停止位错误校验CRC （冗余循环码）波特率2400bitsx 4800bitsx 9600 bit/s 可设，出厂默认为 4800bits2.4.2 数据帧格式定义采用Modbus-RTU通讯规约，格式如下：初始结构4字节的时间
10、地址码=1字节功能码=1字节数据区二N字节错误校验=16位CRC码结束结构4字节的时间地址码：为变送器的地址，在通讯网络中是唯一的（出厂默认OxOl ）。功能码：主机所发指令功能指示。数据区：数据区是具体通讯数据，注意16bits数据高字节在前！ CRC码：二字节的校验码。2.43寄存器地址寄存器地址操作说明OxOOOO0x03/0x04PH值（实际值的100倍）0x00010x03/0x04温度（实际值的10倍）0x00500x03/0x04/0x06PH偏差值（实际值的IOO倍）0x00510x03/0x04/0x06温度偏差值（实际值的10倍）0x00600x03/0x04/0x06是否
11、手动补偿（1：是0：否）0x00610x03/0x04/0x06手动补偿温度（实际值的10倍）0x0120. 0x01210x10电极标定（实际值的100倍）RS- PH-N01-2工业PH变送器用户手册V1.5山东仁科测控技术有限公司112.4.4 通讯协议示例以及解释举例1 :读地址为Ol的设备当前PH值和温度下发帧：地址码功能码寄存器地址寄存器内容校验码低位校验码高位OxOl0x03OxOO 0x020xc4OxOb应答帧：（例如读到PH值为7.90 ,温度为26.5 ）地址码功能码有效字节数寄存器内容校验码低位校验码高位0x010x030x040x03 0x16 0x01 0x090x
12、b8OxbepH 计算:316H （十六进制）=790 =pH=7.90温度计算：109H （十六进制）=265 = 温度=26.5。C举例2 :对地址为01的设备当前PH值设置偏差值进行数值修正下发帧：（假如当前设备输出PH为7.90 ,要将数值修正到8.00 , 差值为 8.00-7.90=0.10 ,扩大100倍为10=0xa （十六进制），寄存器内容写00 Oa ）地址码功能码寄存器地址寄存器内容校验码低位校验码高位0x010x060x00 0x50OxOO OxOa0x09Oxdc应答帧:（根据MODBUS标准应答为下发帧的镜像报文）地址码功能码寄存器地址寄存器内容校验码低位校验码高
13、位0x010x060x00 0x500x00 OxOaOxdc2.4.5 寄存器标定电极如果需要校准电极,可通过0x10功能码向OXOI20和OXOI21寄存 器写入参数来进行标定。本设备采用两点标定，需准备已知的两种PH标准溶液。标定第一点 时，向0x0120寄存器写入0x0001 ,向0x0121寄存器写入第一点的标准PH值的 100倍;标定第二点时，向0x0120寄存器写入0x0002 ,向0x0121寄存器写入第二点的标准 PH值的100倍。标定完成。举例：选取4.01的PH标准溶液，标定第一点。下发帧：4.01*100=401转换为16六进制为0x191地址码功能码寄存器地址 寄存器长度字节长度 寄存器内容校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x040x00 0x01 0x01 0x910x6dOxdb应答帧:（根据MODBUS标准应答为下发帧的镜像报文）地址码 功能码寄存器地址寄存器长度校验码低位校验码高位OxOl0x100x01 0x200x00 0x020x41OxfeRS- PH-N01-2工业PH变送器用户
