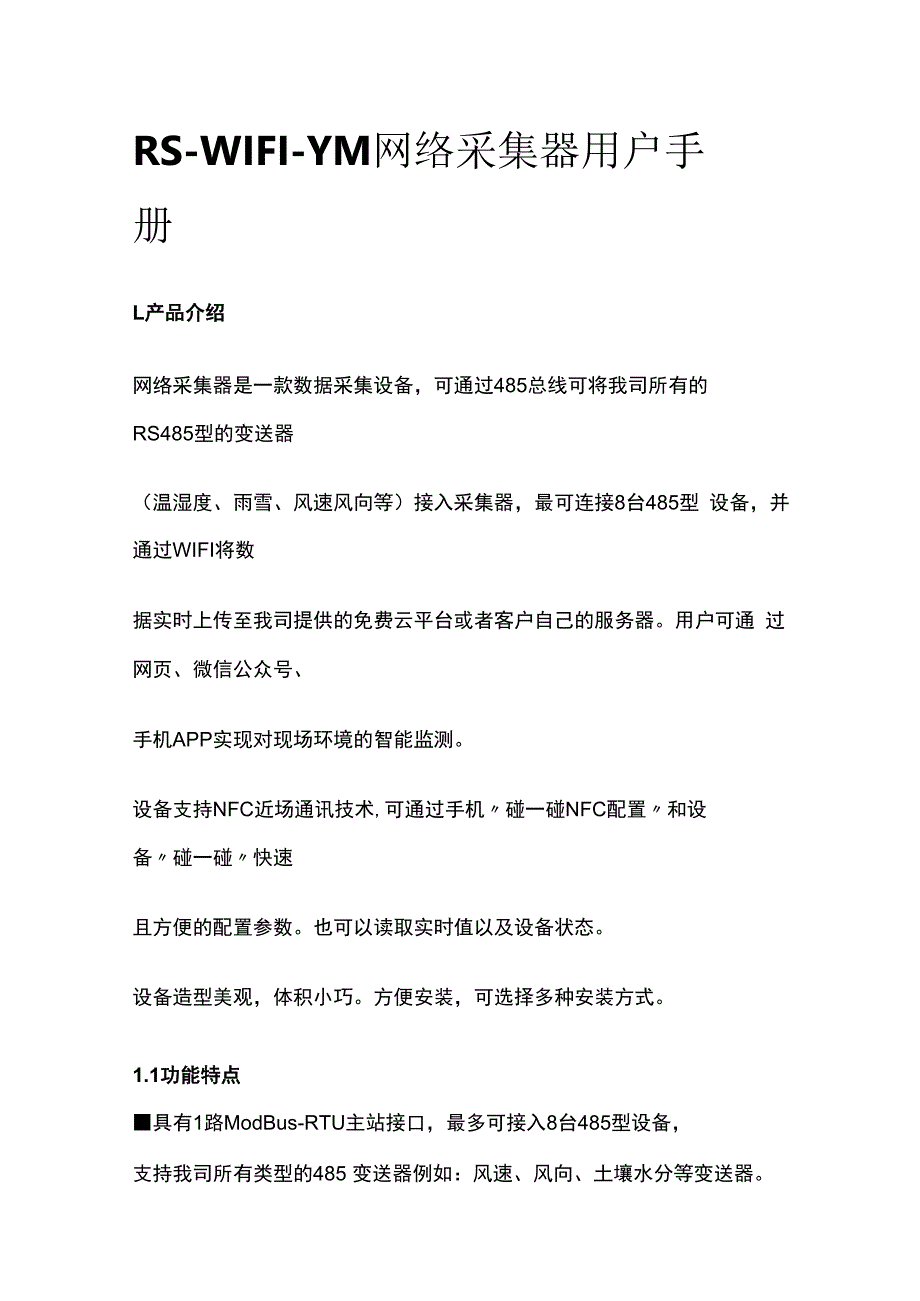

1、RS-WIFI-YM网络采集器用户手册L产品介绍网络采集器是一款数据采集设备，可通过485总线可将我司所有的RS485型的变送器（温湿度、雨雪、风速风向等）接入采集器，最可连接8台485型 设备，并通过WIFI将数据实时上传至我司提供的免费云平台或者客户自己的服务器。用户可通 过网页、微信公众号、手机APP实现对现场环境的智能监测。设备支持NFC近场通讯技术,可通过手机碰一碰NFC配置和设备碰一碰快速且方便的配置参数。也可以读取实时值以及设备状态。设备造型美观，体积小巧。方便安装，可选择多种安装方式。1.1功能特点具有1路ModBus-RTU主站接口，最多可接入8台485型设备，支持我司所有类

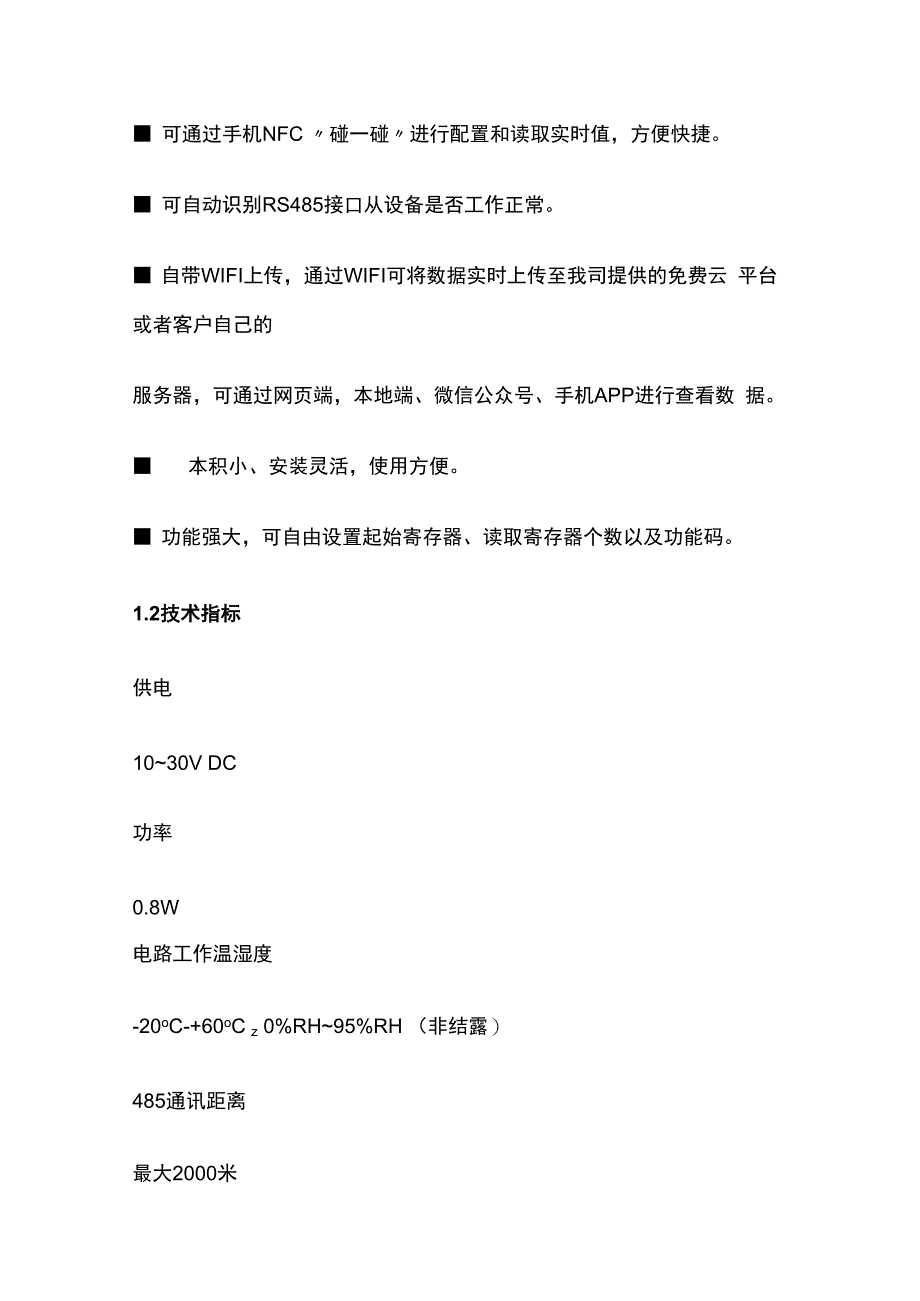

2、型的485 变送器例如：风速、风向、土壤水分等变送器。 可通过手机NFC 碰一碰进行配置和读取实时值，方便快捷。 可自动识别RS485接口从设备是否工作正常。 自带WIFI上传，通过WIFI可将数据实时上传至我司提供的免费云 平台或者客户自己的服务器，可通过网页端，本地端、微信公众号、手机APP进行查看数 据。 本积小、安装灵活，使用方便。 功能强大，可自由设置起始寄存器、读取寄存器个数以及功能码。1.2技术指标供电1030V DC功率0.8W电路工作温湿度-20oC-+60oC z 0%RH95%RH （非结露）485通讯距离最大2000米输出信号WIFI上传数据间隔默认 30s （Is-6

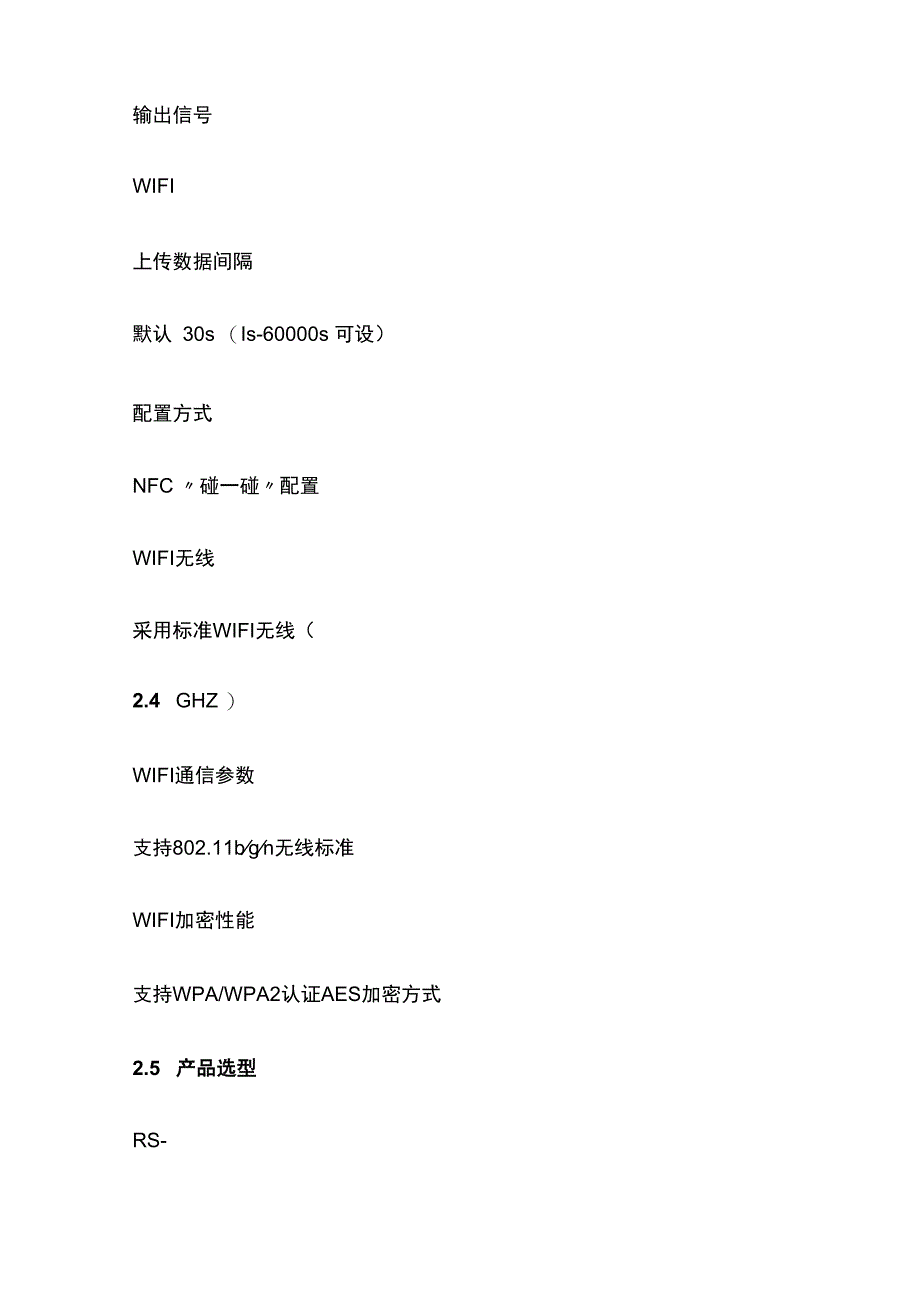

3、0000s 可设）配置方式NFC 碰一碰配置WIFI无线采用标准WIFI无线（2.4 GHZ ）WIFI通信参数支持802.11bgn无线标准WIFI加密性能支持WPA/WPA2认证AES加密方式2.5 产品选型RS-公司代号WIFI-上传方式YM-采集器外壳RS-WIFI-YM网络采集器用户手册V1.02.6 使用拓扑图2.设备安装说明及尺寸2.1 设备清单及尺寸设备清单： 网络采集器设备1台膨胀螺丝一包 WIFI天线一根 产品合格证、保修卡 12V电源适配器 固定片一个尺寸：78*61.8*28.5 ( mm ) 485 线长：60cm 电源线长： SOcmRS-WIFI-YM网络采集器用
4、户手册VLO2.2 安装步骤说明2.2.1 壁挂安装2.2.2 导轨卡扣安装(选配)用附送螺钉将卡扣安装到设备上之后，直接将设备卡到导轨上即可2.3 485总线接口说明485总线信号线接线时注意AB两条线不能接反，总线上多台设备间 地址不能冲突。XlLi -7场子 说明源VCC电源正GND电源负通信A+485-AB -485-BRS-WIFI-YM网络采集器用户手册VLo2.4 485现场布线说明多个485型号的设备接入同一条总线时，现场布线有一定的要求，具体请参考资料包中485设备现场接线手册。3 .设备使用3.1 设备连接3.1.1 根据需要采集数据的设备485线的对应关系连接至网络采集器
5、。 （线色对应及布线详见 2.3、2.4 ）3.1.2 将设备接入电源，供电范围10-3OV即可。3.2 设备配置3.2.1 下载配置工具，使用QQ扫描二维码（仅限安卓手机），点击 普通下载，即可安装（或者可直接联系我司工作人员）。3.2.2 打开NFC设备配置，根据提示靠近设备。（NFC感应区域 在设备正面有标识）。注意：如果设备未开启NFC功能，请先到设置中启用NFC功能。如果设备不支持NFC功能，请使用具有NFC功能的手机进行配置。3.2.3 显示读取成功后，即可拿开手机，在输入框中输入密码（默认密 码:12345678 ）,然后点击确认。（下图1）324点击召唤字典，根据手机的提示靠近
6、设备的NFC感应区域， 等待读取成功后，拿开手机，即可在页面上显示字典。（下图2、图3 ） RS-WIFI-YM网 络采集器用户手册V1.0图1图2图33.2.5 勾选需要读取的参数，然后点击读取参数，手机靠近NFC感 应区域，等待读取成功，然后拿开手机。（图4 ）3.2.6 在文本框中输入需要修改的内容，然后勾选上需要下载的项目， 点击下载参数， 手机靠近NFC感应区域，等待下发成功，然后拿开手机。（图5 ） 注：下发参数时，下发参数成功后等待IOS后再进行其他操作。3.2.7 底部选择实时数据，然后点击右上角的读取实时数据，手机 靠近NFC感应区域，等待读取成功后，拿开手机。即可看到当前读
7、取到的设备实时数据。（图 6）3.2.8 点击参数配置页面的重启设备，根据提示即可重启当前设备。图4图5图6RS-WIFI-YM网络采集器用户手册V1.03.3 设备字典及实时数据选项说明3.3.1 设备字典网口数据帧间隔（秒）：设备主动上送数据的间隔时间，本时间即为 数据采集器更新的时间，若用户对数据的更新时间相应要求较高,则可将此时间设短, 若用户想减少网络负荷，则可将本时间设长，本时间范围是l60000S0 一般用户可设 置为30S ,即设备每隔30S上送一次数据。（默认：30s ） 网口服务器IURL地址：此处填写温湿度监控平台所在的服务器的 公网IP地址，若温湿度监控平台启用了域名解
8、析服务，则此处可填写对应的服务器域名。 网口服务器1监听端口：监控平台的网络监听端口。应与监控平台 的网络监听端口一致。（默认：8020 ） 网口静态IP、子网掩码、网关地址：IP获取方式设置为StaticIP 时，需要手动设置。 网口 IP获取方式：若选择静态IP方式，则设备的静态IP地 址、子网掩码、网关地址，都需要手动配置；若选择自动获取IP功能（设备直接 连接电脑时不可以给设备设置动态IP ）,只需要设置自动获取IP模式即可，此时设备 会从上一级网络设备 自动获取IP地址。 主机485槽位1-8 Modbus从站地址：为485总线下挂接的变送器的地址。比如485总线下挂接了 3台485
9、型变送器，且地址分别为L 2、3 ,则需要 在通道1地址上填写1 ,通道2地址上填写2 ,通道3地址上填写3 ;若三台485型变送器 地址为15、18、20 ,则在通道1地址上填写15 ,通道2地址上填写18 ,通道3地址上填写20o RS-WIFI-YM网络采集器用户手册V1.0 主机485槽位1-8 Modbus是否启用：选择禁用或启用来决定此槽位是否启用。 主机485槽位18寄存器起始地址.寄存器个数:当ModBus设备类型选择通用采集器时，则监控主机会根据寄存器起始地址和寄存器个数两个参数来轮 询ModBus从站。 主机485通道18数据类型：选择设备上传数据的类型。大端表 示高位在前
10、低位在 后，小端相反。（默认：温湿度） 主机485槽位1-8功能码：可设置485问询的功能码，03或者 04功能码 485轮询间隔：每一帧485问询帧与下一帧的时间间隔。（默认 300ms ） 485超时间隔：485问询帧发出后,设备没有回复,多久后问询下一帧（默认IOOOms ） 4G设备ICCID号：设备内卡的ICCID号码。 8位设备地址：为设备唯一的地址，软件监控平台就是根据此地址 来区分不同的设备。（不可修改） 串口 0波特率：为数据采集器与485变送器通信的波特率。2400-115200 可选择 串口 0奇偶校验方式：选择奇偶校验模式。（默认无校验） WIFI账号：用户需要连接的W
11、IFI的SSIDo需到现场或提前根据 真实使用的SSID进行填写。操作密码：支持8-32个ASCII字符的密码操作密码：数据采集器进行配置时密码，8位密码（纯数字），可修 改。（默认：12345678 ）3.3.2实时数据RS-WIFI-YM网络采集器用户手册V1.0节点1-8 :连接的485设备的数据，其中主机485槽位1-8分 别与节点1-8对应。节点18在线状态：节点条目前面绿点代表设备在线，灰点代表设 备离线,槽位1-8连接的485设备是否通讯正常。3.4导入导出功能导出配置：勾选所需要导出的参数，可以生成一个.txt的配置文件, 保存在手机内。导入配置：选择配置文件，可以将需要的参数导入到相应的字典 内。4.常见问题及解决办法1、问：平台设备在线，查看数据为零？答：检查设备接线是否出现未连接、接线松动、接错线等问题。检查参数是否配置错误，如485地址错误、读错寄存器等问题。检查是否被采集设备损坏、协议与我司设备不同。2、问：平台设备离线？答：检查云平台是否开错节点。检查SIM卡是否没有流量。附近是否有屏蔽信号，将设备拿到开阔地点上电观察。3、问：配置软件使用失败？答：手机的NFC功能没有打开。手机没有靠近设备或没有靠近NFC感应区域。RS-WIFI-YM网络采集器用户手册V1.06 .文档历史V1.0文档建立
