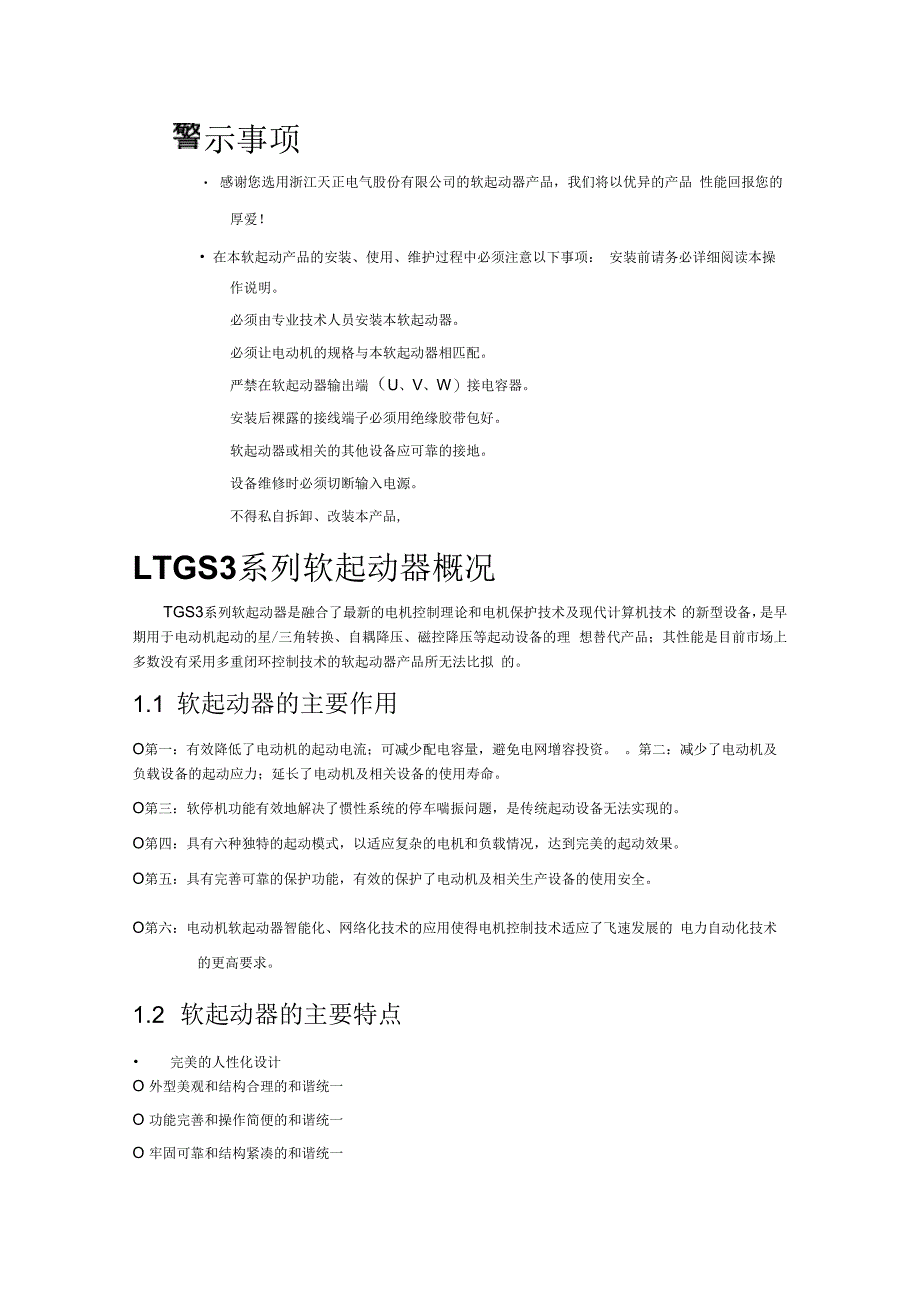

1、目录示事项 感谢您选用浙江天正电气股份有限公司的软起动器产品，我们将以优异的产品 性能回报您的厚爱！ 在本软起动产品的安装、使用、维护过程中必须注意以下事项： 安装前请务必详细阅读本操作说明。必须由专业技术人员安装本软起动器。必须让电动机的规格与本软起动器相匹配。严禁在软起动器输出端（U、V、W）接电容器。安装后裸露的接线端子必须用绝缘胶带包好。软起动器或相关的其他设备应可靠的接地。设备维修时必须切断输入电源。不得私自拆卸、改装本产品,LTGS3系列软起动器概况TGS3系列软起动器是融合了最新的电机控制理论和电机保护技术及现代计算机技术 的新型设备，是早期用于电动机起动的星/三角转换、自耦降压
2、、磁控降压等起动设备的理 想替代产品；其性能是目前市场上多数没有采用多重闭环控制技术的软起动器产品所无法比拟 的。1.1 软起动器的主要作用O第一：有效降低了电动机的起动电流；可减少配电容量，避免电网增容投资。 。第二：减少了电动机及负载设备的起动应力；延长了电动机及相关设备的使用寿命。O第三：软停机功能有效地解决了惯性系统的停车喘振问题，是传统起动设备无法实现的。O第四：具有六种独特的起动模式，以适应复杂的电机和负载情况，达到完美的起动效果。O第五：具有完善可靠的保护功能，有效的保护了电动机及相关生产设备的使用安全。O第六：电动机软起动器智能化、网络化技术的应用使得电机控制技术适应了飞速发展

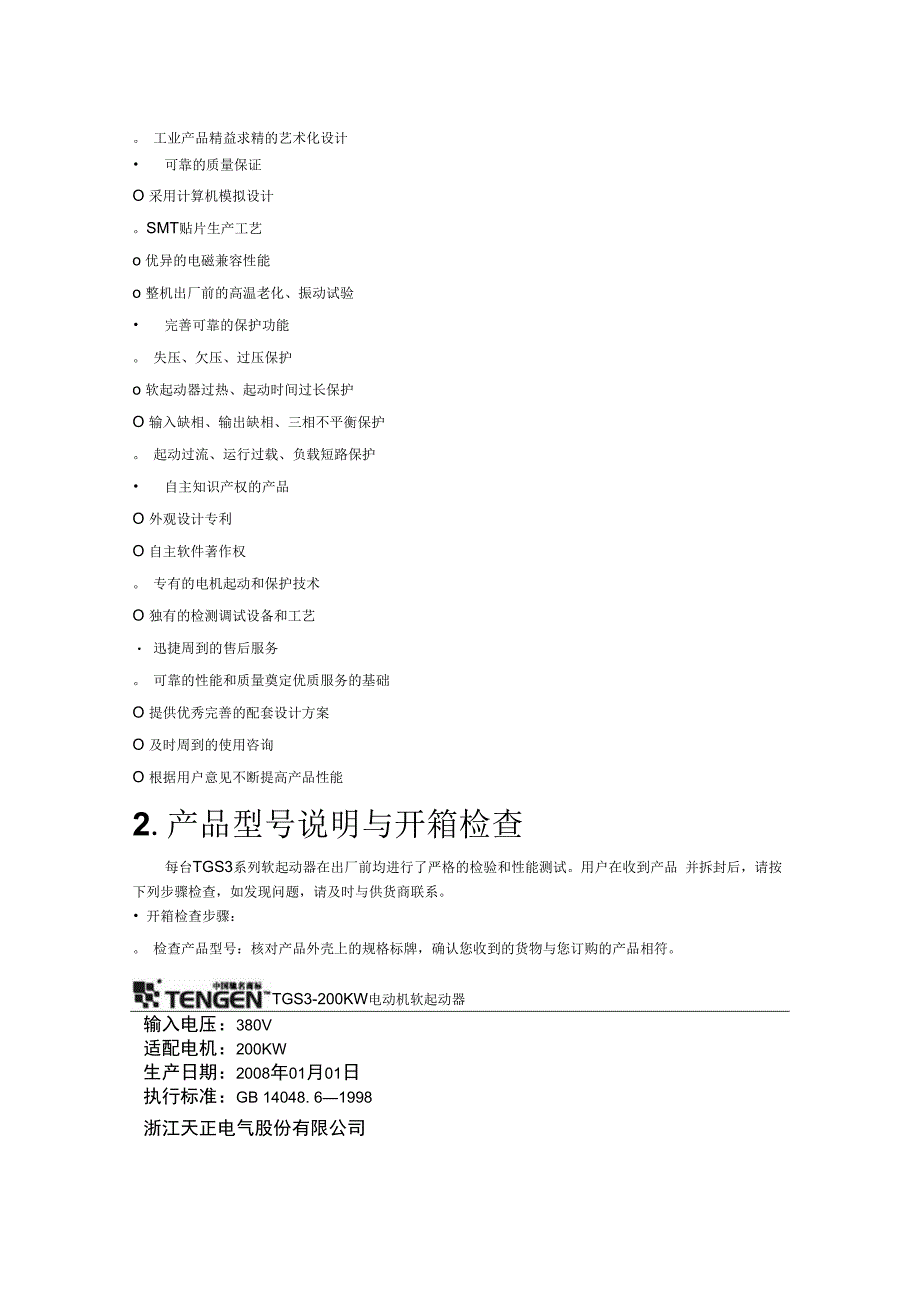

3、的 电力自动化技术的更高要求。1.2 软起动器的主要特点 完美的人性化设计O 外型美观和结构合理的和谐统一O 功能完善和操作简便的和谐统一O 牢固可靠和结构紧凑的和谐统一。 工业产品精益求精的艺术化设计 可靠的质量保证O 采用计算机模拟设计。SMT贴片生产工艺o 优异的电磁兼容性能o 整机出厂前的高温老化、振动试验 完善可靠的保护功能。 失压、欠压、过压保护o 软起动器过热、起动时间过长保护O 输入缺相、输出缺相、三相不平衡保护。 起动过流、运行过载、负载短路保护 自主知识产权的产品O 外观设计专利O 自主软件著作权。 专有的电机起动和保护技术O 独有的检测调试设备和工艺 迅捷周到的售后服务。
4、 可靠的性能和质量奠定优质服务的基础O 提供优秀完善的配套设计方案O 及时周到的使用咨询O 根据用户意见不断提高产品性能2.产品型号说明与开箱检查每台TGS3系列软起动器在出厂前均进行了严格的检验和性能测试。用户在收到产品 并拆封后，请按下列步骤检查，如发现问题，请及时与供货商联系。 开箱检查步骤：。 检查产品型号：核对产品外壳上的规格标牌，确认您收到的货物与您订购的产品相符。TGS3-200KW电动机软起动器输入电压：380V适配电机：200KW生产日期：2008年01月01日执行标准：GB 14048. 61998浙江天正电气股份有限公司Iiiiiiiiiiiiiiiiiiiiiiiiii
5、ii Iiiiiiiiiiiiiiiiiiiiiiiii92RQ080101R0942000001O 检查产品是否在运输过程中受到损伤，如：内部零件脱落有异常响动、外壳开裂、变 形等。O 检查其他物品：每台软起动器包装箱内除了产品本身外，还应有配套的产品检验合格 证及操作说明各一份。3.使用条件与安装要求TGS3系列软起动器应符合下述使用条件与安装方法要求；否则，性能将不予保证，严 重时甚至会造成软起动器寿命缩短直至损坏。3.1 软起动器的使用条件O 供电电源：市电、自备电站、柴油发电机组三相交流380V或660V15%或60H乙 电 源容量必须满足软起动器对电动机的起动要求。o 适用电机：鼠
6、笼式三相异步电动机，电机额定功率应与软起动器额定功率匹配。o 起动频度：没有要求，具体次数视负载情况而定。o 冷却方式：自然冷风。o 防护等级：IP20。o 环境条件：海拔IooO米以下，环境温度0C+40C之间，相对湿度90%RH以下，无凝露，无易燃、易爆、易腐蚀性气体，无导电性尘埃，室内通风良好、震动小于0.5G的 地方。 本公司可为用户提供在特殊条件下使用的产品，如防爆型、低温型、高压型软起动器， 其使用条件另行说明。3.2 软起动器的安装要求O 安装方向与距离：为了确保软起动器在使用中具有良好的通风及散热条件，软起动器应 垂直安装，并在设备四周留有足够的散热空间，如图3.1、图3.2,
7、图中为允许的最小距离。 软起动器在柜内安装时，除上述要求外，还须选用上、下通风良好的柜体，如图3.3o 图中单位：毫米(mm)3.3软起动器的外型与安装尺寸O TGS3系列5.5KW75KW软起动器外型及安装尺寸见表3.1,其出厂标准配置为三进 三出。表3. 1d (安装螺丝)规格型号额定功率 (KW)额定功率(A)外形尺寸安装尺寸净重 (kg)WlH1DW2H2dTGS3-7. 5-37.515143270160129247M63.5TGS3-011-31123143270160129247M63.5TGS3-015-31530143270160129247M63.5TGS3-18. 5-3
8、18.537143270160129247M63.5TGS3-022-32243143270160129247M63.5TGS3-030-33060143270160129247M63.5TGS3-037-33775143270160129247M63.5TGS3-045-34590143270160129247M63.5TGS3-055-355110143270160129247M63.5TGS3-075-375150143270160129247M63.5O 额定功率和额定电流是指软起动器的最大额定值。一般情况下，适配电机的相应参数 应不大于此值。按表3.1所列外形尺寸的75KW规格软起动
9、器仅可按三进三出方式接线，55KW及以下规格可按用户要求配置成六进三出。O TGS3系列75KW-560KW软起动器外型及安装尺寸见表3.2,其出厂标准配置为六进 三出。表3. 2W1_D,I 一 W2 一1I Ld安装蝶O O OO1Q1Il ICN ZC-OOO3OOO OOOOOO OOOJ-OOO1Il8LU回回规格型号额定功率 (KW)额定功率(A)外形尺寸安装尺寸净重 (kg)W1H1DW2H2dTGS3-075-375150260470200230440M820TGS3-090-390180260470200230440M820TGS3-115-31152302604702002
10、30440M820TGS3-132-3132264260470200230440M820TGS3-160-3160320260470200230440M820TGS3-185-3185370260470200230440M820TGS3-200-3200400260470200230440M820TGS3-250-3250500290500200260470M820TGS3-280-3280560290500200260470M820TGS3-320-3320640290500200260470M820TGS3-400-3400800400500200370525M820TGS3-450-34
11、50900400500200370525M820TGS3-500-35001000400500200370525M820TGS3-600-36001200400500200370525M820o 额定功率和额定电流是指软起动器的最大额定值。一般情况下，适配电机的相应参数 应不大于此值。4,接线方法与外接端子 TGS3系列软起动器有三类接线：o 主回路接线：包括三相电源输入和输出至电机接线以及进线断路器、旁路接触器接线。o 外接端子接线：由12个小型接线端子引出，包括输入、输出控制线和模拟输出信号线。o 通讯接线：一个RJ-45标准网线插座和一个DB9插座用于连接计算机或计算机网络。4.1 软起
12、动器基本接线示意图4.2 软起动器的外接端子说明 外接端子如图4.2所示：。 端子、为旁路输出：用于旁路接触器，为常开无源触点，起动成功时闭合。触点 容量为：AC250V5Aoo 端子、为可编程继电输出：延时时间由设置项F4设定，输出时刻由设置项FJ设 定。为常开无源触点，输出有效时闭合，详见P15页说明。触点容量为：AC250V5A,。 端子、为故障输出：软起动器发生故障或失电时闭合，正常工作时开路，为无源 触点。触点容量为AC250V0.3Ano 端子为瞬停输入：软起动器正常工作时此端子必须与端子短接。若此端子与开 路时，软起动器无条件停止工作，处于故障保护状态。此端子可受控于外部保护装置
