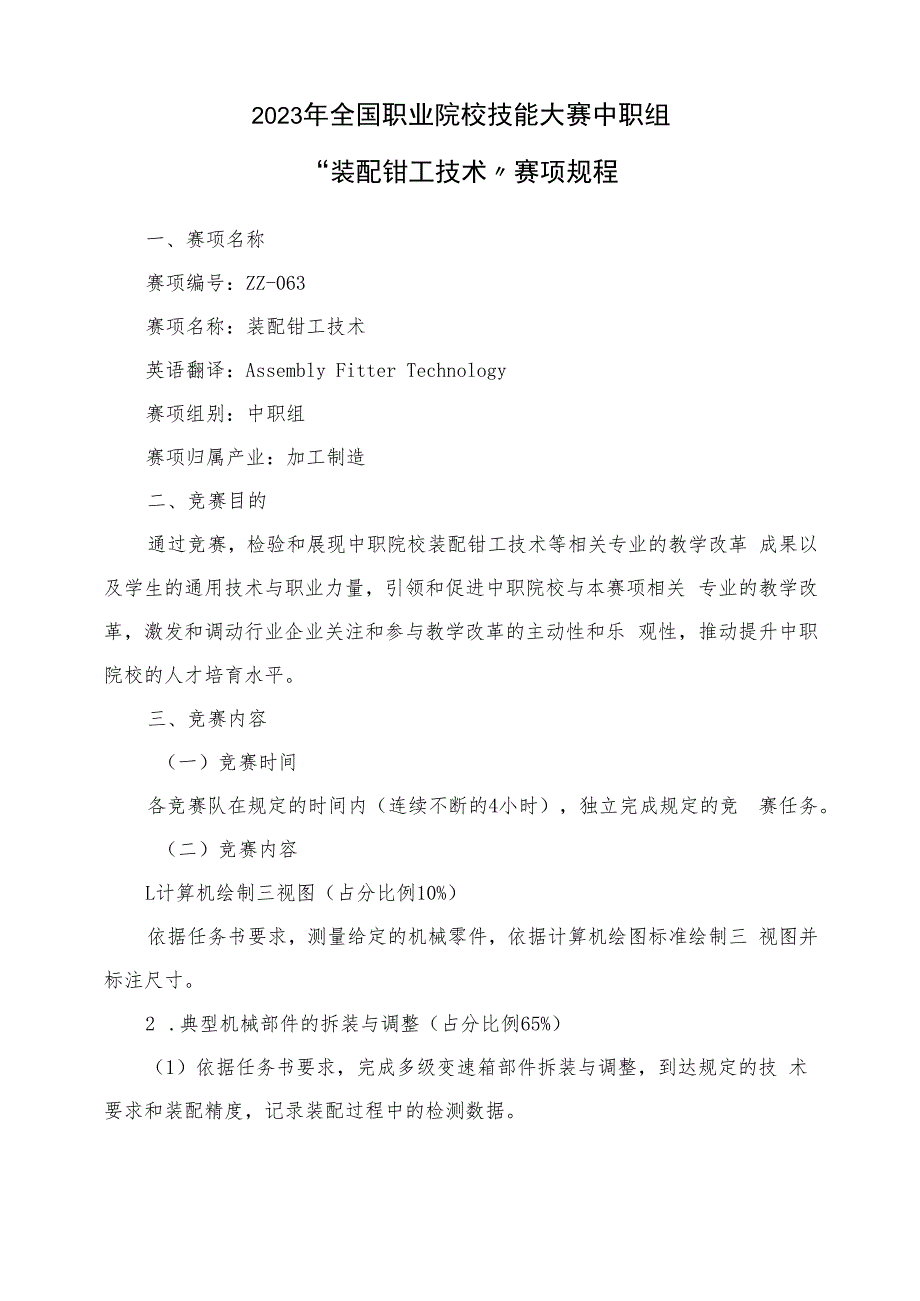

1、2023年全国职业院校技能大赛中职组“装配钳工技术赛项规程一、赛项名称赛项编号：ZZ-063赛项名称：装配钳工技术英语翻译：Assembly Fitter Technology赛项组别：中职组赛项归属产业：加工制造二、竞赛目的通过竞赛，检验和展现中职院校装配钳工技术等相关专业的教学改革 成果以及学生的通用技术与职业力量，引领和促进中职院校与本赛项相关 专业的教学改革，激发和调动行业企业关注和参与教学改革的主动性和乐 观性，推动提升中职院校的人才培育水平。三、竞赛内容（一）竞赛时间各竞赛队在规定的时间内（连续不断的4小时），独立完成规定的竞 赛任务。（二）竞赛内容L计算机绘制三视图（占分比例10

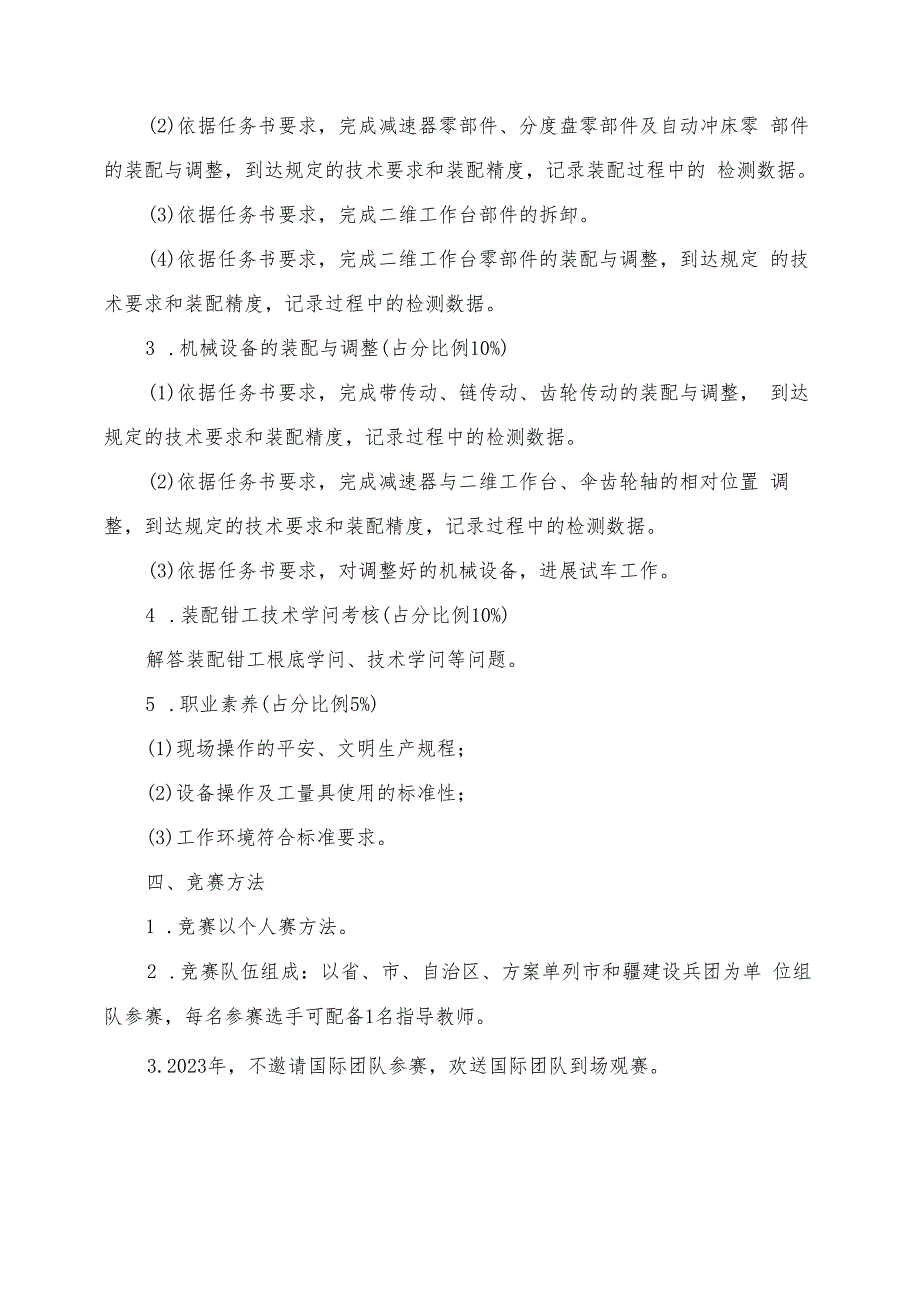

2、%）依据任务书要求，测量给定的机械零件，依据计算机绘图标准绘制三 视图并标注尺寸。2 .典型机械部件的拆装与调整（占分比例65%）（1）依据任务书要求，完成多级变速箱部件拆装与调整，到达规定的技 术要求和装配精度，记录装配过程中的检测数据。(2)依据任务书要求，完成减速器零部件、分度盘零部件及自动冲床零 部件的装配与调整，到达规定的技术要求和装配精度，记录装配过程中的 检测数据。(3)依据任务书要求，完成二维工作台部件的拆卸。(4)依据任务书要求，完成二维工作台零部件的装配与调整，到达规定 的技术要求和装配精度，记录过程中的检测数据。3 .机械设备的装配与调整(占分比例10%)(1)依据任务书

3、要求，完成带传动、链传动、齿轮传动的装配与调整， 到达规定的技术要求和装配精度，记录过程中的检测数据。(2)依据任务书要求，完成减速器与二维工作台、伞齿轮轴的相对位置 调整，到达规定的技术要求和装配精度，记录过程中的检测数据。(3)依据任务书要求，对调整好的机械设备，进展试车工作。4 .装配钳工技术学问考核(占分比例10%)解答装配钳工根底学问、技术学问等问题。5 .职业素养(占分比例5%)(1)现场操作的平安、文明生产规程；(2)设备操作及工量具使用的标准性；(3)工作环境符合标准要求。四、竞赛方法1 .竞赛以个人赛方法。2 .竞赛队伍组成：以省、市、自治区、方案单列市和疆建设兵团为单 位组

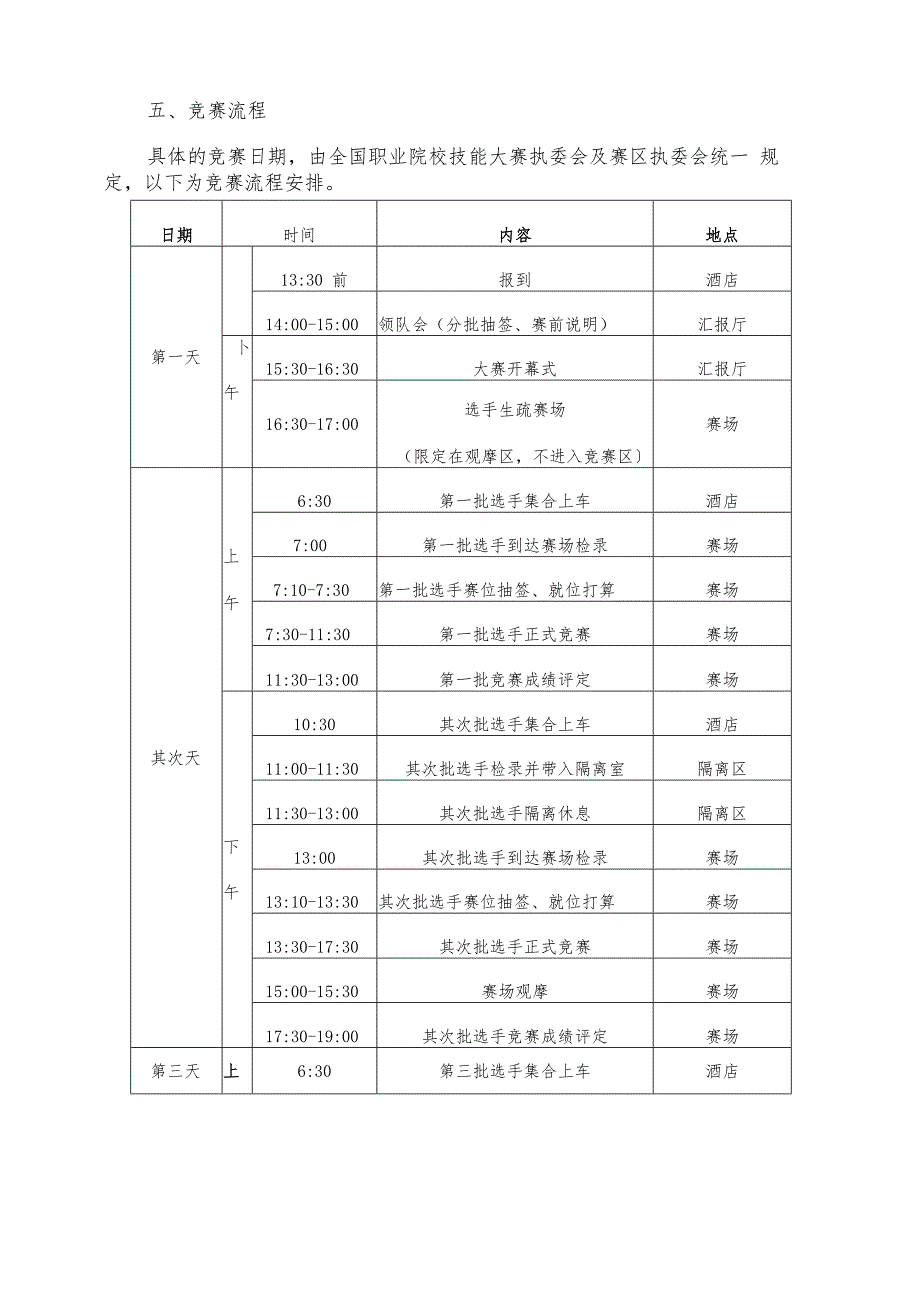

4、队参赛，每名参赛选手可配备1名指导教师。3.2023年，不邀请国际团队参赛，欢送国际团队到场观赛。五、竞赛流程具体的竞赛日期，由全国职业院校技能大赛执委会及赛区执委会统一 规定，以下为竞赛流程安排。日期时间内容地点第一天13:30 前报到酒店14:00-15:00领队会（分批抽签、赛前说明）汇报厅卜午15:30-16:30大赛开幕式汇报厅16:30-17:00选手生疏赛场（限定在观摩区，不进入竞赛区赛场其次天上午6:30第一批选手集合上车酒店7:00第一批选手到达赛场检录赛场7:10-7:30第一批选手赛位抽签、就位打算赛场7:30-11:30第一批选手正式竞赛赛场11:30-13:00第一批

5、竞赛成绩评定赛场下午10:30其次批选手集合上车酒店11:00-11:30其次批选手检录并带入隔离室隔离区11:30-13:00其次批选手隔离休息隔离区13:00其次批选手到达赛场检录赛场13:10-13:30其次批选手赛位抽签、就位打算赛场13:30-17:30其次批选手正式竞赛赛场15:00-15:30赛场观摩赛场17:30-19:00其次批选手竞赛成绩评定赛场第三天上6:30第三批选手集合上车酒店午7:00第三批选手到达赛场检录赛场7:10-7:30第三批选手赛位抽签、就位打算赛场7:30-11:30第三批选手正式竞赛赛场11:30-13:00第三批竞赛成绩评定赛场下午10:30第四批选

6、手集合上车酒店11:00-11:30第四批选手检录并带入隔离室隔离区11:30-13:00第四批选手隔离休息隔离区13:00第四批选手到达赛场检录赛场13：10-13:30第四批选手赛位抽签、就位打算赛场13:30-17:30第四批选手正式竞赛赛场15:00-15:30赛场观摩赛场17:30-19:00第四批选手竞赛成绩评定赛场第四天上午10:00-11:00闭幕式汇报厅六、竞赛试题本赛项以六个模块组成，分别为变速箱的拆装与调整，二维工作台的 拆装、调整及检测，分度转盘的装配与调整，自动冲床的调整与检测，减 速器的调整与检测，设备整机联调及平安文明操作，模块中涉及机械拆装 及调整局部为公开赛题

7、，涉及的专业学问考核，计算机绘图等为非公开赛 题。L正式赛题的题型、构造及机械部份的内容与样卷一样。2 .在赛前一个月左右进展赛前说明会，对竞赛题型、构造、考点、评 分、本卷须知等进展说明和答疑。3 .在公开样题的根底上，编制不少于10套正式竞赛用卷组成赛卷库， 正式赛卷于竞赛前三天，经试赛卷库随机排序后，在监视组监视下由裁判 长指定相关人员抽取，再随机抽取一套为备用试卷。附件中职组“装配钳工技术赛项竞赛试题样卷5 .赛项竞赛完毕后一周内，正式赛卷（包含评分标准）在大赛网络信 息公布平台公布。七、竞赛规章（一）参赛资格参数选手须为2023年度中等职业学校（职业高中、一般中专、技工学 校、成人中

8、专）全日制在籍学生；五年制高职学生报名参赛的，一至三年 级（含三年级）学生参与中职组竞赛，不限性别，年龄须不超过21周岁（截 止时间以2023年5月1日为准）。凡在往届全国职业院校技能大赛中获一 等奖的选手，不再参与同一工程同一组别的赛项。（二）报名要求参赛选手和指导教师报名获得确认后不得随便更换。如备赛过程中参赛 选手和指导教师因故无法参赛，须由省级教育行政部门于相应赛项开赛10 个工作日之前出具书面说明，经大赛执委会办公室核实后予以更换。经大 赛执委会办公室核实后予以更换，并按相关参赛选手资格补充人员并承受 审核；竞赛开头后，参赛队不得更换参赛选手，否则视为自动放弃竞赛。（三）赛前打算1

9、.生疏场地：竞赛日前一天下午16： 30-17： 00开放赛场，生疏场地。2 .领队会议：竞赛日前一天下午14： 00-15： 00召开领队会议，由各 参赛队伍的领队和指导教师参与，会议讲解竞赛本卷须知并进展赛前答疑。3 .抽签仪式：领队会议上确定分批抽签，竞赛前20分钟内选手赛位抽 签，通过抽签确定各参赛队的赛次工位。4 .参赛队入场：参赛选手应提前30分钟到达赛场，承受工作人员对选 手身份、资格和有关证件的核验，赛位由抽签确定，不得擅自变更、调整; 选手在竞赛过程中不得擅自离开赛场，如有特别状况，须经裁判人员同意。 选手不得将 、无线上网卡、移动存储设备、资料等与竞赛无关的物品带 入赛场（

10、四）竞赛期间1 .全部人员在赛场内不得有影响其他选手完成工作任务的行为，参赛 选手不同意窜岗窜位，使用文明用语，不得言语及人身攻击裁判和赛场工 作人员；2 .选手须严格遵守平安操作规程，并承受裁判员的监视和警示，以确 保参赛人身及设备平安。选手因个人误操作造成人身平安事故和设备故障 时，裁判长有权中止该队竞赛；如非选手个人因素消灭设备故障而无法竞 赛，由裁判长视具体状况做出裁决（调换到备份赛位或调整至最终一场次参 与竞赛）；如裁判长确定设备故障可由技术支持人员排解故障后连续竞赛， 将给参赛队补足所耽误的竞赛时间；3 .选手进入赛场后，不得擅自离开赛场，因病或其他缘由离开赛场或 终止竞赛，应向裁

11、判示意，须经赛场裁判长同意，并在赛场记录表上签字 确认后，方可离开赛场并在赛场工作人员指引下到达指定地点；4 .选手须依据程序提交竞赛结果（任务书），在竞赛赛位的计算机规 定文件夹内存储竞赛文档，协作裁判做好赛场状况记录，并签字确认，裁 判提出签名要求时，不得无故拒绝；5 .裁判长公布竞赛完毕指令后全部未完成任务参赛队马上停顿操作，按要求清理赛位，不得以任何理由拖延竞赛时间。（五）成绩公布闭赛式前，竞赛成绩经工作人员统计、汇总、排序后交由执委会、裁 判组共同检查，确认裁判工作无误后对应赛位号与参赛队对应登记，并由 监视组进展核对，无误后在闭赛式上公布。八、竞赛环境（一）竞赛场地光线充分，照明良

12、好；供电供水设施正常且平安有保 障；场地干净；每个赛位占地不小于12m2 （4m3m）,场地净高不低于3m, 且标明赛位号，布置THMDZT-1A型机械装调技术综合实训装置 1套（含 配套工、量具，图纸等）、实训桌及工作打算台各1张；每个竞赛赛位供给 220V沟通电源，供给独立的电源疼惜装置和平安疼惜措施。（二）竞赛场地设置隔离带，非裁判员、参赛选手、工作人员不得进 入竞赛场地；竞赛场地划分为检录区、竞赛操作区、现场效劳与技术支持 区、休息区、观摩通道等地域，地域之间有明显标志或警示带；标明消防 器材、平安通道、洗手间等位置。（三）赛场设有保安、公安、消防、医疗、设备修理和电力抢险人员 待命，

13、以防突发大事；赛场还应设有生活补给站等公共效劳设施，为选手 和赛场人员供给效劳。（四）赛场设置平安通道和戒备线，确保进入赛场的大赛参观、采访、 视察的人员限定在平安地域内活动，以保证大赛平安有序进展。九、技术标准（一）技术标准L联轴器轴孔和联结型式与尺寸GB/T 3852-1997（二）职业标准1 .工具钳工国家职业标准（职业编码6-05-02-02）2 .装配钳工国家职业标准（职业编码6-05-02-01）3 .机械设备安装工国家职业标准（职业编码6-23-10-01）十、技术平台（一）硬件平台赛场供给的技术平台是在2023年全国职业院校技能大赛中职组“装配钳工技术赛项使用的竞赛技术平台上进

14、展了工艺升级。赛场供给THMDZT-1A型机械装调技术综合实训装置（浙江天煌科技实业生产）。 具体规格见下表：序号名称技术参数数量备注1实训台实训台外形尺寸：1800mm 700mm825mm 铸铁平板：IlOommX 70OnimX 40mm实木桌板：700mn700mm40mm1台2电源操纵箱输入电源：单相三线C220V10% 50Hz 电源总开关：带电流型漏电疼惜装置； 电源指示：当接通装置的工作电源，并 且翻开电源总开关时，指示灯亮； 调速器：为沟通减速电机供给可调电源；1台3沟通减速电机功率：90W减速比：1:25工作电源：AC220V1台4调速器适用电机：690W调速范围:901400rmin1个5传动机构同步带轮：型号XL075BF,齿数分别为 40齿、50齿和60齿；1套链轮：08B链轮，20齿；锥齿轮：M=2、Z=30; M=2、Z=48;轴承座：承受周密铸造工艺加工而成6多级变速箱外形尺寸：325mm300mn35Imm直齿圆柱齿轮：M=2、Z=30; M=2、Z=42;M=2、Z=30; M=2.5、Z=20; M=2.5, Z=33;M=2.5、Z=43;滑移齿轮组：M=2. 5. Z=17; M=2. 5. Z=27;M=2.5、Z=40； M=2.5、Z=25； M=2.5,Z=35;M=2. 5、Z=48;
