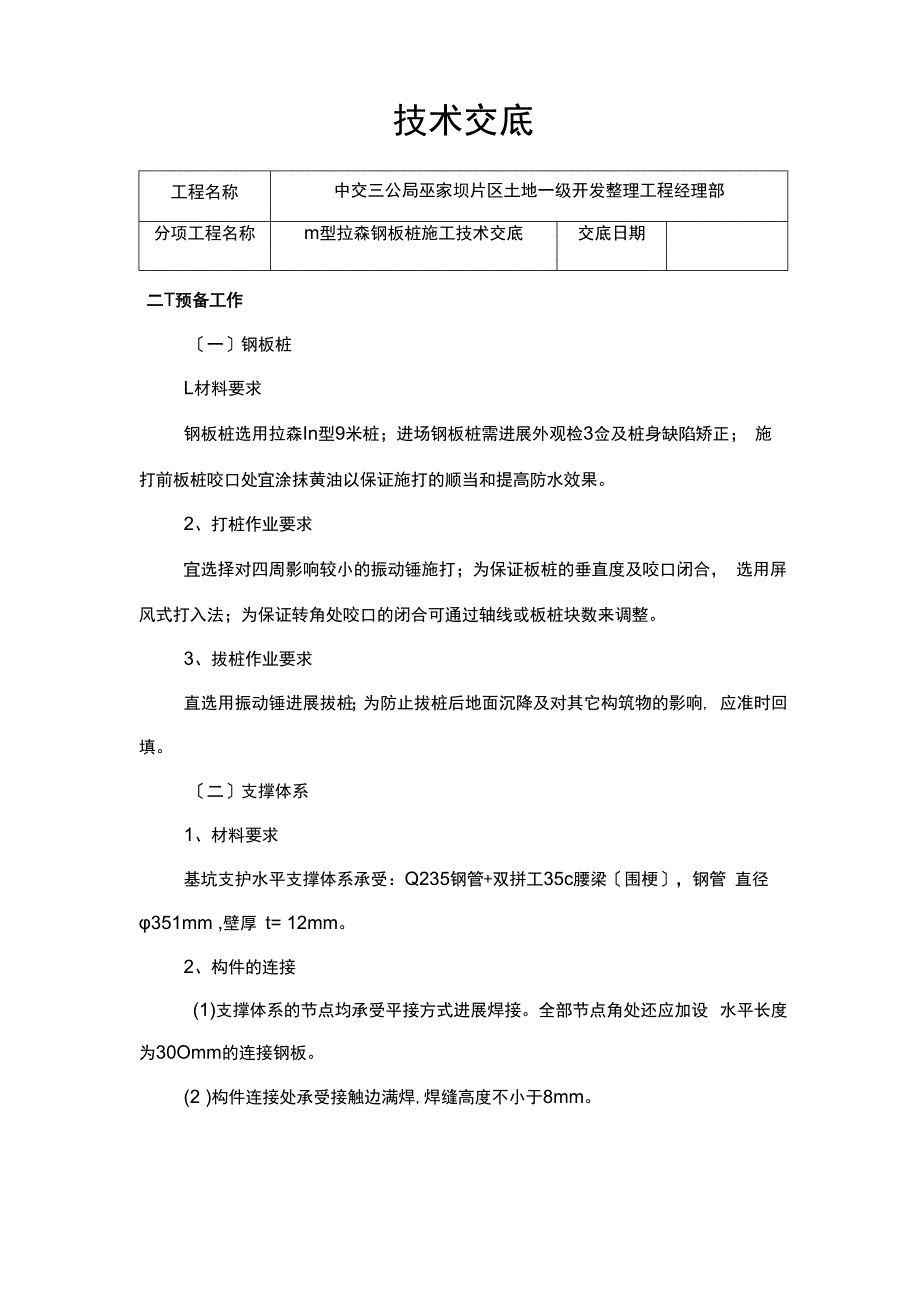

1、技术交底工程名称中交三公局巫家坝片区土地一级开发整理工程经理部分项工程名称m型拉森钢板桩施工技术交底交底日期二T预备工作一钢板桩L材料要求钢板桩选用拉森In型9米桩；进场钢板桩需进展外观检3佥及桩身缺陷矫正； 施打前板桩咬口处宜涂抹黄油以保证施打的顺当和提高防水效果。2、打桩作业要求宜选择对四周影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合， 选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。3、拔桩作业要求直选用振动锤进展拔桩；为防止拔桩后地面沉降及对其它构筑物的影响, 应准时回填。二支撑体系1、材料要求基坑支护水平支撑体系承受：Q235钢管+双拼工35c腰梁围梗，钢管

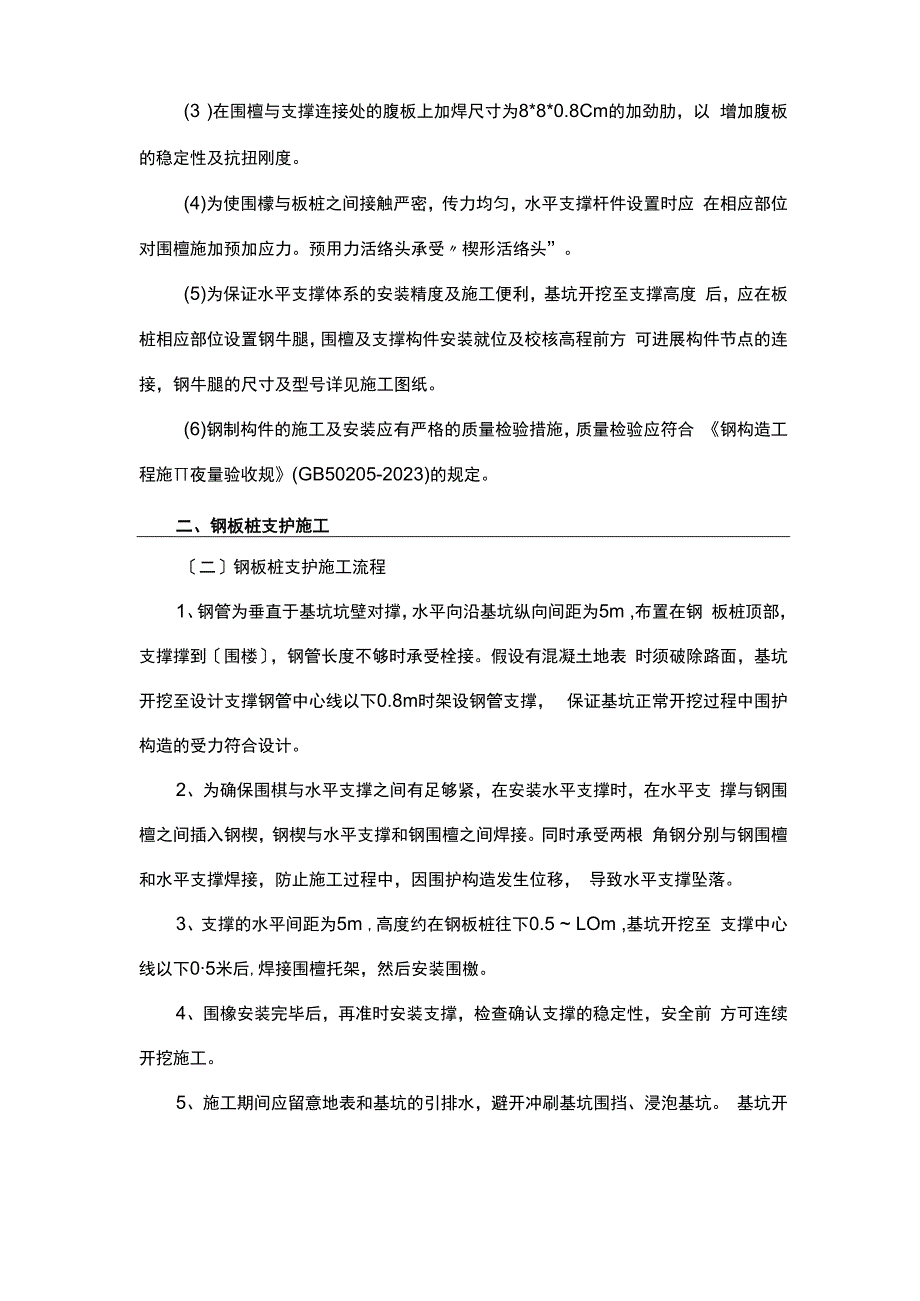

2、 直径351mm ,壁厚 t= 12mm。2、构件的连接(1)支撑体系的节点均承受平接方式进展焊接。全部节点角处还应加设 水平长度为30Omm的连接钢板。(2 )构件连接处承受接触边满焊,焊缝高度不小于8mm。(3 )在围檀与支撑连接处的腹板上加焊尺寸为8*8*0.8Cm的加劲肋，以 增加腹板的稳定性及抗扭刚度。(4)为使围檬与板桩之间接触严密，传力均匀，水平支撑杆件设置时应 在相应部位对围檀施加预加应力。预用力活络头承受楔形活络头”。(5)为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度 后，应在板桩相应部位设置钢牛腿，围檀及支撑构件安装就位及校核高程前方 可进展构件节点的连接，钢
3、牛腿的尺寸及型号详见施工图纸。(6)钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合 钢构造工程施夜量验收规(GB50205-2023)的规定。二、钢板桩支护施工二钢板桩支护施工流程1、钢管为垂直于基坑坑壁对撑，水平向沿基坑纵向间距为5m ,布置在钢 板桩顶部，支撑撑到围楼，钢管长度不够时承受栓接。假设有混凝土地表 时须破除路面，基坑开挖至设计支撑钢管中心线以下0.8m时架设钢管支撑， 保证基坑正常开挖过程中围护构造的受力符合设计。2、为确保围棋与水平支撑之间有足够紧，在安装水平支撑时，在水平支 撑与钢围檀之间插入钢楔，钢楔与水平支撑和钢围檀之间焊接。同时承受两根 角钢分别与钢围檀和
4、水平支撑焊接，防止施工过程中，因围护构造发生位移， 导致水平支撑坠落。3、支撑的水平间距为5m ,高度约在钢板桩往下0.5 LOm ,基坑开挖至 支撑中心线以下05米后,焊接围檀托架，然后安装围檄。4、围橡安装完毕后，再准时安装支撑，检查确认支撑的稳定性，安全前 方可连续开挖施工。5、施工期间应留意地表和基坑的引排水，避开冲刷基坑围挡、浸泡基坑。 基坑开挖过程中，应在基坑外的地表实行截流、导流等措施，基坑四周地表设 截水沟，截排地表水,防止地表水进入基坑。基坑分级设排水明沟及集水井。 基坑排水沟设于基坑四周坡脚处，其边缘距离基坑壁不小于0.5m ,沟底宽度 不小于0.3m ,纵向坡度不小于0.

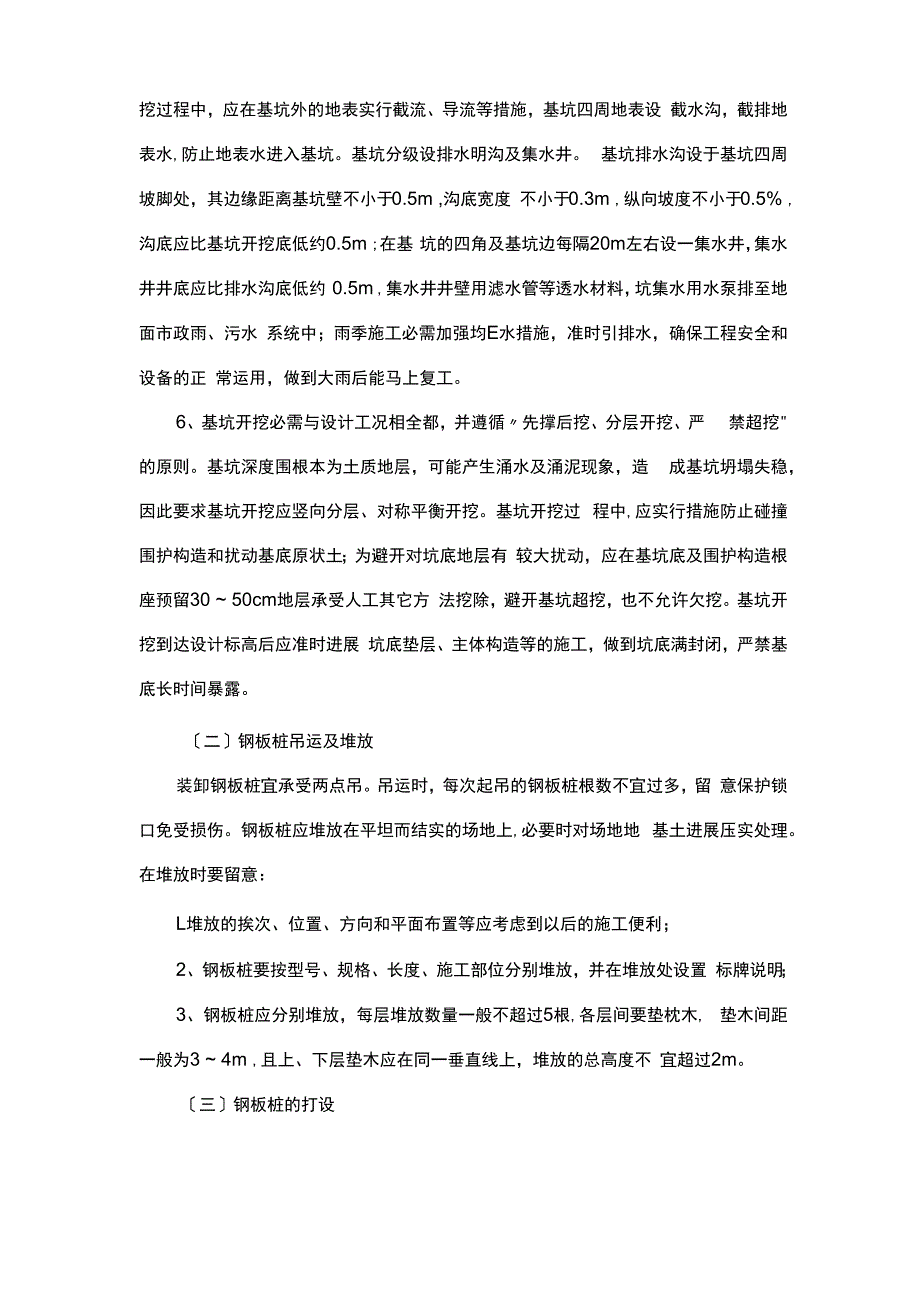

5、5% ,沟底应比基坑开挖底低约0.5m ;在基 坑的四角及基坑边每隔20m左右设一集水井，集水井井底应比排水沟底低约 0.5m ,集水井井壁用滤水管等透水材料，坑集水用水泵排至地面市政雨、污水 系统中；雨季施工必需加强均E水措施，准时引排水，确保工程安全和设备的正 常运用，做到大雨后能马上复工。6、基坑开挖必需与设计工况相全都，并遵循先撑后挖、分层开挖、严 禁超挖的原则。基坑深度围根本为土质地层，可能产生涌水及涌泥现象，造 成基坑坍塌失稳，因此要求基坑开挖应竖向分层、对称平衡开挖。基坑开挖过 程中,应实行措施防止碰撞围护构造和扰动基底原状土；为避开对坑底地层有 较大扰动，应在基坑底及围护构造根
6、座预留30 50cm地层承受人工其它方 法挖除，避开基坑超挖，也不允许欠挖。基坑开挖到达设计标高后应准时进展 坑底垫层、主体构造等的施工，做到坑底满封闭，严禁基底长时间暴露。二钢板桩吊运及堆放装卸钢板桩宜承受两点吊。吊运时，每次起吊的钢板桩根数不宜过多，留 意保护锁口免受损伤。钢板桩应堆放在平坦而结实的场地上,必要时对场地地 基土进展压实处理。在堆放时要留意：L堆放的挨次、位置、方向和平面布置等应考虑到以后的施工便利；2、钢板桩要按型号、规格、长度、施工部位分别堆放，并在堆放处设置 标牌说明；3、钢板桩应分别堆放，每层堆放数量一般不超过5根,各层间要垫枕木, 垫木间距一般为3 4m ,且上、下
7、层垫木应在同一垂直线上，堆放的总高度不 宜超过2m。三钢板桩的打设施工机械承受40T履带吊车，协作振动锤及200KW专用三相220V发 电机施工。1、打桩围梗支架导向架的设置。为保证钢板桩沉桩的垂直度及施打 板墙墙面的平坦度,在钢板桩打入时应设置打桩围橡支架,围棋支架由围橡及 围橡桩组成。2、钢板桩打设(2)桩打入前将桩尖处的凹槽底口封闭，避开泥土挤入，锁口宜涂以黄 油或其它油脂，以便利打入拔出。对锁口变形的钢板桩应整修矫正,剔除连接 锁口锈蚀、变形严峻的钢板桩。转角处承受90度的转角桩。(3 )全线承受m型拉森钢板桩。施打前确定要生疏地下管线、构筑物的 状况，认真放出准确的支护桩中线。不确定
8、地下管线、构筑物具体状况时，承 受人工开挖探孔探明，严禁盲目施打。(4 )在插打过程中随时测量监控每块桩的斜度不超过2% ,当偏斜过大不 能用拉齐方法调正时，拔起重打。(5)屏风式打入法施打钢板桩屏风式打入法不易使板桩发生弯曲、扭转、倾斜和墙面凹凸，打入精度 高，易于实现封闭合拢。施工时，将10-20根钢板桩成排插入导架，使它呈屏 风状,然后再施打。通常将屏风堵两端的一组钢板丁至设计标高或确定深度， 并严格把握垂直度，用电焊固定在围樵上,然后在中间按挨次分1/3或1/2板桩 高度打入。屏风式打入法的施工挨次有正向挨次、逆向挨次、往复挨次、中分 挨次、中和挨次和复合挨次。施打挨次对板桩垂直度、位
9、移、轴线方向的伸缩、板 桩墙的凹凸及打桩效率有直接影响。因此，施打挨次是板桩施工工艺的关键之 一。其选择原则是：当屏风墙两端已打设的板桩呈逆向倾斜时，应承受正向挨 次施打；反之，用逆向挨次施打。当屏风墙两端板桩保持垂直状况时,可承受 往复挨次施打；当板桩墙长度很长时，可用复合挨次施打。总之，施打应依据具体状况变化施打挨次，承受一种或多种施打挨次，逐 步将板桩打至设计标高，一次打入的深度一般为053.0米。(1)密扣且保证开挖后入土不小于2米，保证钢板桩顺当合拢;特别是工 作井的四个角要使用转角钢板桩，假设没有此类钢板桩，则用旧轮胎或烂布塞 缝等关心措施密封。(6)打入桩后，准时进展桩体的闭水性
10、检查，对漏水处进展焊接修补， 每天派专人进展检查桩体。3、钢板桩的转角和封闭合拢。由于板桩墙的设计长度有时不是钢板桩标准宽度的整数倍，或板桩墙的轴 线较简洁，或钢板桩打入时倾斜且锁口部有空隙,这些都会给板桩墙的最终封 闭合拢带来困难,承受轴线修整法解决。轴线修整法通过对板桩墙闭合轴线设 计长度和位置的调整，实现封闭合拢，封闭合拢处最好选在短边的角部。具体作法如下:(1)沿长边方向打至离转角桩约沿有8块钢板桩时临时停顿，量出至转 角桩的总长度和增加的长度；(2)在短边方向也照上述方法进展；(3)依据长、短两边水平方向增加的长度和转角桩尺寸，将短边方向的 围橡与围橡桩分开，用千斤顶向外顶出，进展轴
11、线外移，经核对无误后再将围 檄和围檀桩重焊接固定；(4)在长边方向的围樵插桩,连续打设，插打到转角桩后,再转过来接 着沿短边方向插打两块钢板桩；(5)依据修正后的轴线沿短边方向连续向前插打，最终一块封闭合拢的 钢板桩，设在短边方向从端部算起的第三块板桩的位置处。三、施工留意事项及要求一基坑土方开挖应遵循分层、平衡、适时的原则，分层高度应与支撑 的竖向间距相对应,以支撑下05米深为分层界限。承受机械开挖时，坑底设计 标高以上20Cm由人工去除，不得超挖。开挖到位后，应准时施工管道，严禁 基坑暴露时间过长。二做好基坑的排水工作，雨季施工必需预备足够的抽排水设备。三支护板桩施工应实行有效措施把握好桩
12、位、垂直度及保证咬口及转 角处的闭合。四钢构造的焊接，必需是持有特种作业上岗证的人员操作,确保安全 与质量。五土方开挖期间，应实行有效的治理手段及牢靠的保证措施防止挖土 机械碰撞支护构造，基坑四周严禁堆土或堆载，地面施工荷载不超过15Kpa.六应作好可能发生事故的预防和抢险预备工作。施工时觉察地质状况 与钻探资料相差较远,应马上会同业主、设计、监理等单位商量争论解决。七加强基坑监测，监测数据应准时通知有关人员。四、深基坑施工安全措施一深基坑施工属于负高空作业，必需遵守高空作业之规程。施工过程 中准时作好基坑口的临边围护，制止高空抛物、严防坠落。二进入工地确定要戴硬质反光安全帽,操作工必需手戴防
13、护手套,电 工戴电工专用绝缘手套。三用机械开挖时，应设专人盯测，以防坑底和坑侧超挖。坑底的把握 标高应比设计标高提高15 - 30厘米,坑壁的把握线应比设计标线提高10 -15 厘米或先打桩后挖土，机械挖完后，再用人工清坑。四对设支撑的基坑，在每层土开挖中，同时开挖的局部，在位置及深 度上,要保持对称,防止基坑构造承受偏载。基坑开挖应分层进展,高差不宜 过大。土质越软，高差应越小。五基坑开挖到设计标高后，确定要将支护桩根部的淤泥清挖，否则会 造成支护桩倒塌。六基坑底面不能暴露时间过长。基坑开挖中间间歇间过长，变形会随 着时间不断增加。这种状况下，应考虑增加支护构造的强度。七遇有粉、细砂层时，要
14、承受恰当的排水方式，以防产生流砂造成基 坑坍塌。八假设基坑开挖后，不能马上进展下一道工序施工时，可在基坑设计 标高之上，预留0.15-0.3m厚的一层土不挖，待下一工序开头前，再用人工开 挖至槽底的设计标高。否则在下雨时，基坑会浸水坍塌。九验收合格方可进展作业，未阅历收或验收不合格不准作下一道工序 作业。十打拔拉森钢板桩安全操作规程1、吊车或震锤工作时觉察特别，应马上停车检查。2、吊车作业点地面应平坦，地面不平应垫平，防止翻车事故。假设地面 松软，支承脚底部应铺垫板。3、吊桩时要用专用的钢丝绳和锁扣扣紧桩身，并轻起轻放。打拔桩前要 检查震锤是否夹紧，防止应震锤未夹紧损坏钢板装或造成事故。4、不
