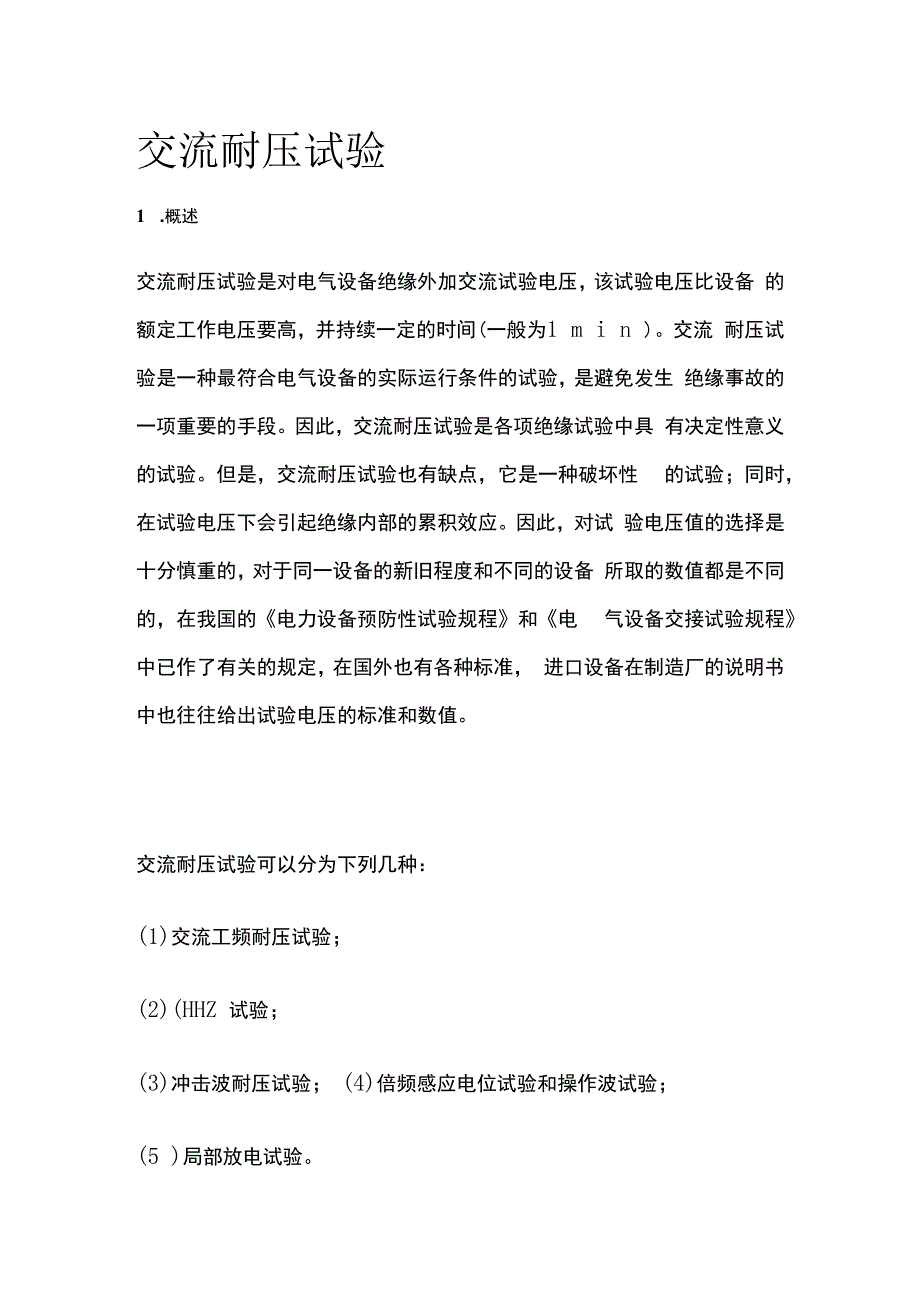

1、交流耐压试验1 .概述交流耐压试验是对电气设备绝缘外加交流试验电压，该试验电压比设备 的额定工作电压要高，并持续一定的时间(一般为1 m i n )。交流 耐压试验是一种最符合电气设备的实际运行条件的试验，是避免发生 绝缘事故的一项重要的手段。因此，交流耐压试验是各项绝缘试验中具 有决定性意义的试验。但是，交流耐压试验也有缺点，它是一种破坏性 的试验；同时，在试验电压下会引起绝缘内部的累积效应。因此，对试 验电压值的选择是十分慎重的，对于同一设备的新旧程度和不同的设备 所取的数值都是不同的，在我国的电力设备预防性试验规程和电 气设备交接试验规程中已作了有关的规定，在国外也有各种标准， 进口设备

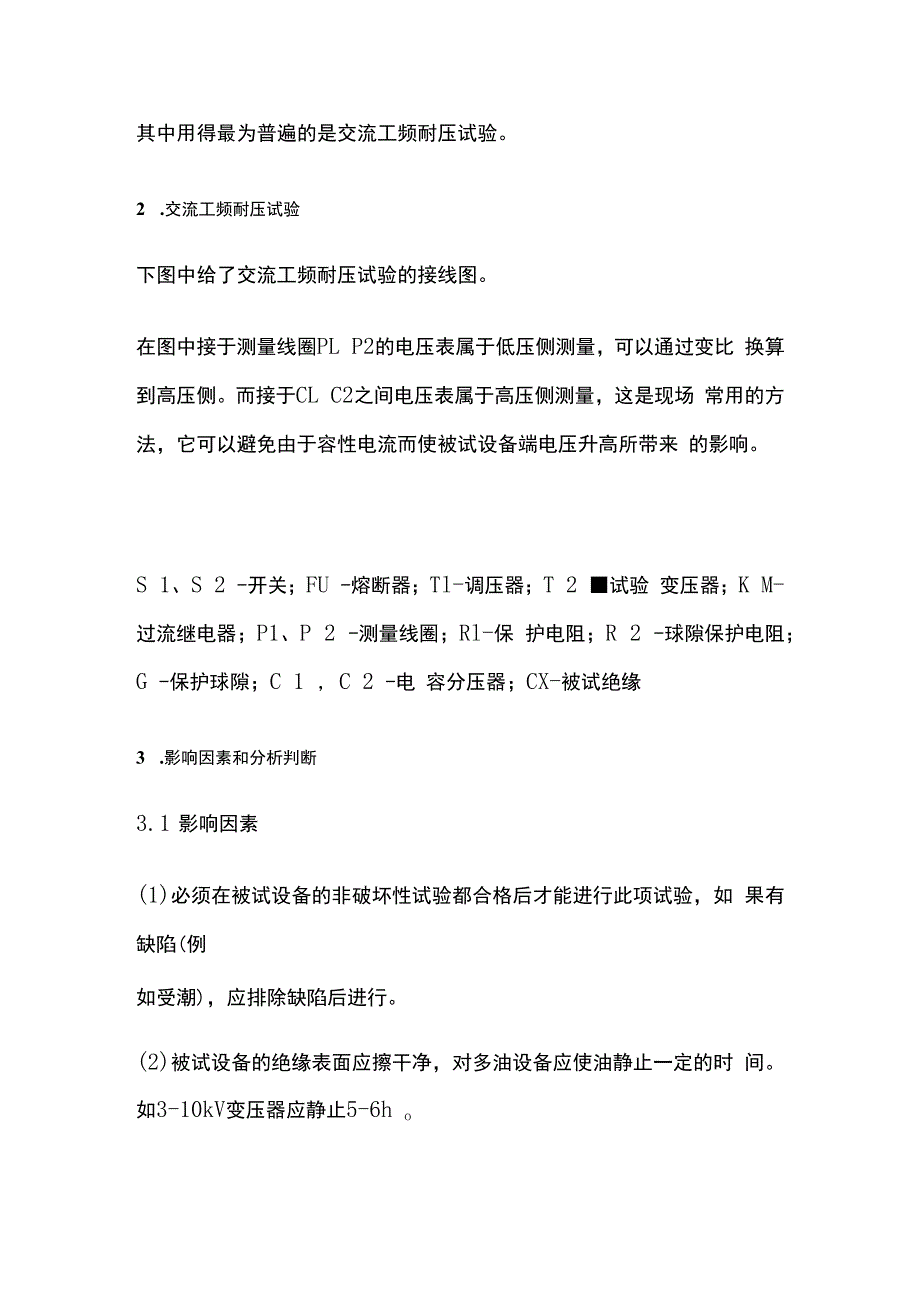

2、在制造厂的说明书中也往往给出试验电压的标准和数值。交流耐压试验可以分为下列几种：(1)交流工频耐压试验；(2)(HHZ 试验；(3)冲击波耐压试验； (4)倍频感应电位试验和操作波试验；(5 )局部放电试验。其中用得最为普遍的是交流工频耐压试验。2 .交流工频耐压试验下图中给了交流工频耐压试验的接线图。在图中接于测量线圈PL P2的电压表属于低压侧测量，可以通过变比 换算到高压侧。而接于CL C2之间电压表属于高压侧测量，这是现场 常用的方法，它可以避免由于容性电流而使被试设备端电压升高所带来 的影响。S 1、S 2 -开关；FU -熔断器；Tl-调压器；T 2 试验 变压器；K M-过流继电

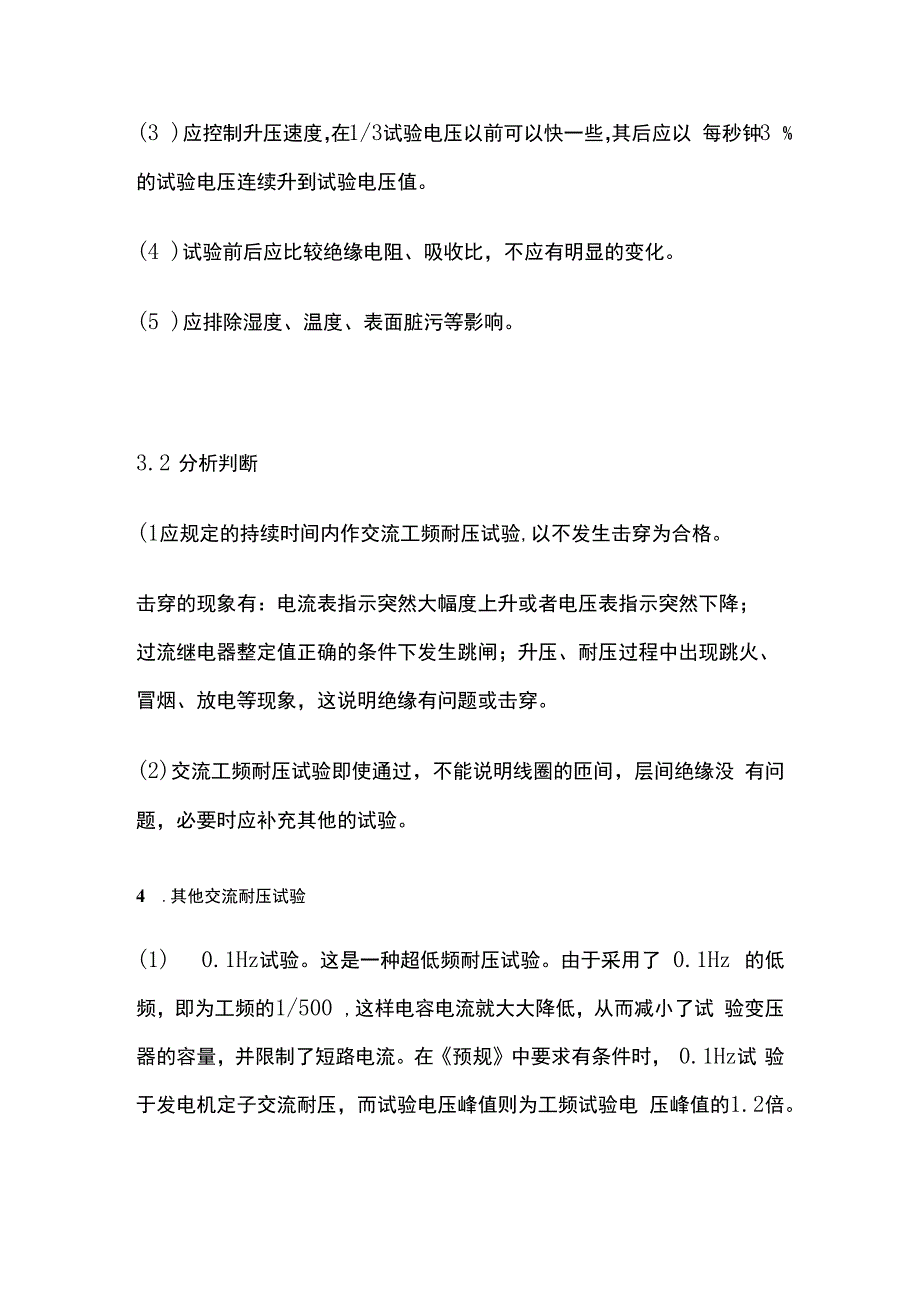

3、器；P1、P 2 -测量线圈；Rl-保 护电阻；R 2 -球隙保护电阻；G -保护球隙；C 1 , C 2 -电 容分压器；CX-被试绝缘3 .影响因素和分析判断3.1 影响因素(1)必须在被试设备的非破坏性试验都合格后才能进行此项试验，如 果有缺陷(例如受潮)，应排除缺陷后进行。(2)被试设备的绝缘表面应擦干净，对多油设备应使油静止一定的时 间。如3-10kV变压器应静止5-6h o(3 )应控制升压速度，在1/3试验电压以前可以快一些，其后应以 每秒钟3 %的试验电压连续升到试验电压值。(4 )试验前后应比较绝缘电阻、吸收比，不应有明显的变化。(5 )应排除湿度、温度、表面脏污等影响。3.
4、2 分析判断(1应规定的持续时间内作交流工频耐压试验,以不发生击穿为合格。击穿的现象有：电流表指示突然大幅度上升或者电压表指示突然下降； 过流继电器整定值正确的条件下发生跳闸；升压、耐压过程中出现跳火、 冒烟、放电等现象，这说明绝缘有问题或击穿。(2)交流工频耐压试验即使通过，不能说明线圈的匝间，层间绝缘没 有问题，必要时应补充其他的试验。4 .其他交流耐压试验(1) 0.1Hz试验。这是一种超低频耐压试验。由于采用了 0.1Hz 的低频，即为工频的1/500 ,这样电容电流就大大降低，从而减小了试 验变压器的容量，并限制了短路电流。在预规中要求有条件时， 0.1Hz试 验于发电机定子交流耐压
5、，而试验电压峰值则为工频试验电 压峰值的1.2倍。(2 )倍频感应试验。由于对变压器采用交流工频耐压(Imin )的试验 有一定的局限性，它主要是考核全绝缘变压器的主绝缘。在预规和 交规中提出了可采用倍频感应法。倍频感应法是提高电源频率降低励磁电流达到提高电压的目的，主要用 于分级绝缘变压器的耐压试验，对被试变压器适当接线可同时考核主、 纵绝缘。(3)冲击电压试验。这是一般制造厂的出厂型式试验，它是在变压器 端子上外加一种模拟雷电波形的标准冲击波，在现场维修工作中是不进 行的。(4 )局部放电试验。这主要用于变压器、互感器、套管、电容器等电 气设备检测局部放电情况。进行此类试验的方法较多，目前采用较多的 是脉冲电流法。其基本原理是由于局部放电时产生电荷交换，使被试品 两端出现脉动电压和试品的连接回路上产生脉冲电流，在回路中的检测 阻抗上可取得代表局部放电的脉冲信号，从而进行测量。它是以放电量 的大小来衡量的。有关详细资料可参见制造厂说明书。
