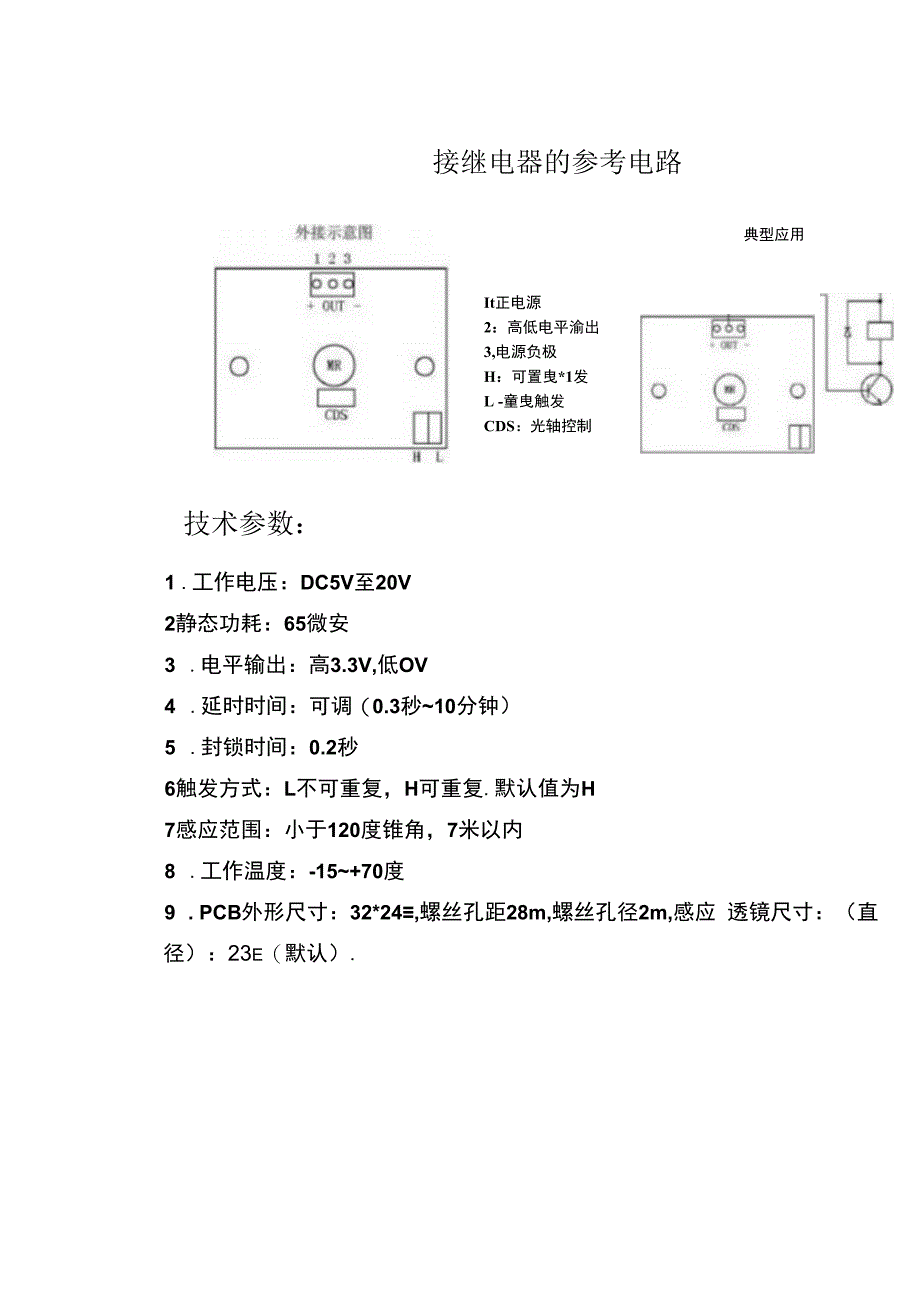

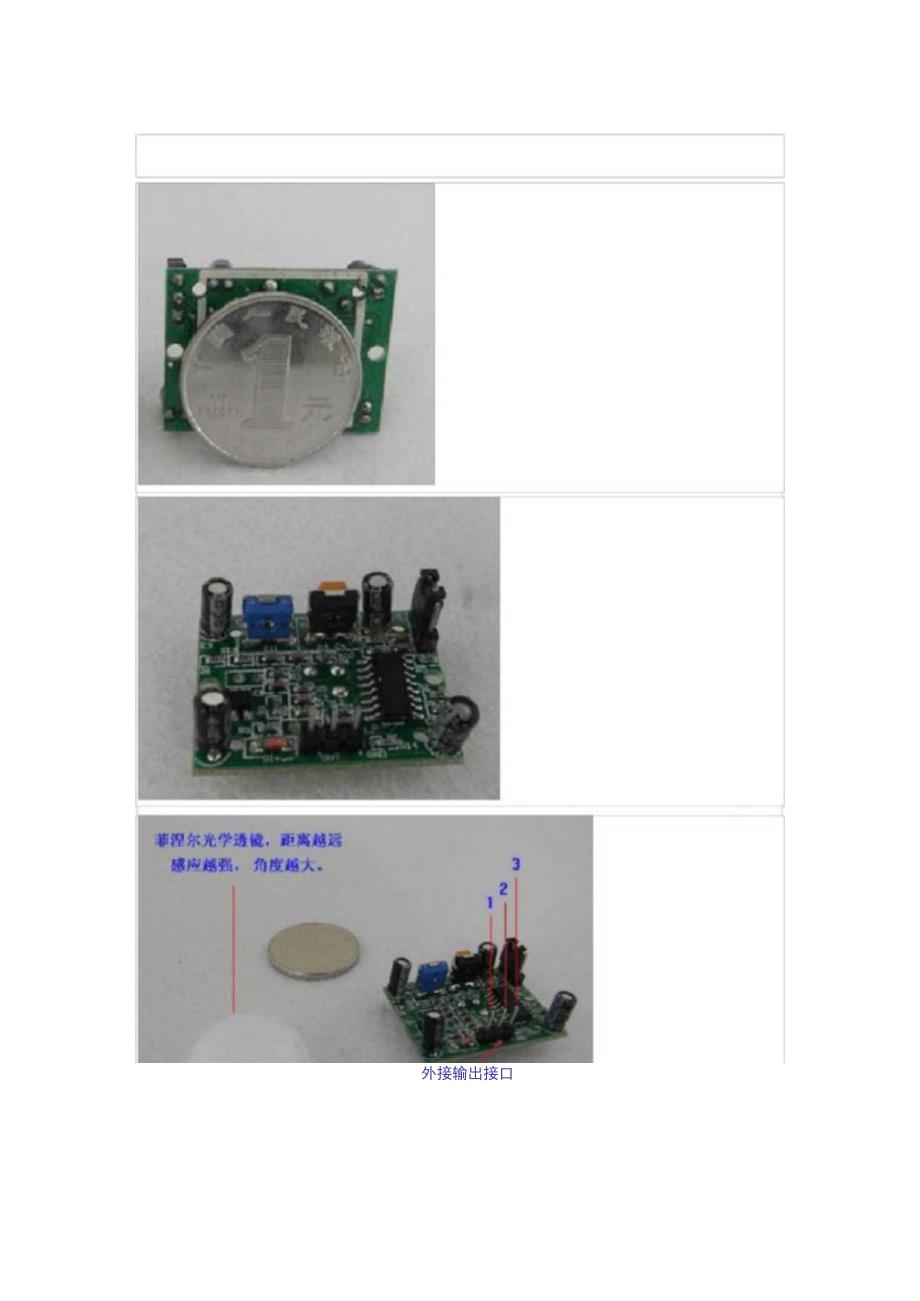

1、人体红外感应模块中文资料外接输出接口接继电器的参考电路典型应用It正电源2：高低电平渝出3,电源负极H：可置曳*1发L -童曳触发CDS：光轴控制技术参数：1 .工作电压：DC5V至20V2静态功耗：65微安3 .电平输出：高3.3V,低OV4 .延时时间：可调（0.3秒10分钟）5 .封锁时间：0.2秒6触发方式：L不可重复，H可重复.默认值为H7感应范围：小于120度锥角，7米以内8 .工作温度：-15+70度9 . PCB外形尺寸：32*24,螺丝孔距28m,螺丝孔径2m,感应 透镜尺寸：（直径）：23e（默认）.应用范围：延时调用距离调节一三三二.走廊、楼道、卫生间、地下室、仓库、车库
2、等场所的自动照明、 排气扇的自动抽风以及其它电器（白炽灯、荧光灯、蜂鸣器、自 动门、电风扇、烘干机和自动洗衣机）特别适用于企业，宾馆、 商场、库房敏感区域或安全区域和报警系统。还可用于防盗等 用途。tH（上二个）跳线帽扣在此处;L（下二个）跳线帽扣在此处功能特点：L全自动感应：当有人进入其感应范围则输入高 电平，人离开感应范围则自动延时关闭高电平。 输出低电平。2,光敏控制（可选）：模块预留有位置，可设置 光敏控制，白天或光线强时不感应。光敏控制为可选功能,出厂时未安装光敏电阻。如果需要， 请另行购买光敏电阻自己安装;I3,两种触发方式：L不可重复，H可重复。可跳 线选择，默认为HoA,不可重
3、复触发方式：即感应输出高电平后， 延时时间一结束，输出将自动从高电平变为低电 平。B ,可重复触发方式： 即感应输出高电平后， 在延时时间段内，如果有人体在其感应范围内活 动，其输出将向来保持高电平，直到人离开后才 延时将高电平变为低电平（感应模块检测到人 体的每一次活动后会自动顺延一个延时时间段， 并且以最后一次活动的时间为延时时间的起始 点）。4,具有感应封锁时间（默认设置：3-4秒）：感应 模块在每一次感应输出后（高电平变为低电平）， 可以紧跟着设置一个封锁时间，在此时间段内感 应器不接收任何感应信号。此功能可以实现（感 应输出时间和封锁时间）两者的间隔工作，可应 用于间隔探测产品；同时
4、此功能可有效抑制负载 切换过程中产生的各种干扰。5工作电压范围宽：默认工作电压DC5V至20V6,微功耗：静态电流65微安，特殊适合干电池 供电的电器产品。7.输出高电平信号：可方便与各类电路实现对 接。使用说明：1感应模块通电后有一分钟摆布的初始化时间， 在此时间模块会间隔地输出0-3次，一分钟后 进入待机状态。2,应尽量避免灯光等干扰源近距离直射模块表 面的透镜，以免引进干扰信号产生误动作；使用 环境尽量避免流动的风，风也会对感应器造成干扰。3感应模块采用双元探头，探头的窗口为长方 形，双元（A元B元）位于较长方向的两端，当 人体从左到右或者从右到左走过时,红外光谱到达双元的时间 距离有差
5、值，差值越大，感应越灵敏，当人体从 正面走向探头或者从上到下或者从下到上方向走过时，双元 检测不到红外光谱距离的变化，无差值，因此 感应不灵敏或者不工作；所以安装感应器时应使探头双 元的方向与人体活动最多的方向尽量相平行， 保证人体经过时先后被探头双元所感应。为了增加感应角度范围，本模 块采用圆形透镜，也使得探头四面都感应，但左 右两侧仍然比上下两个方向感应范围大、灵敏度强，安装 时仍须尽量按以上要求。热释电传感器基本知识和使用中的常见问题热释电红外传感器是一种能检测人或者动物发 射的红外线而输出电信号的传感器。早在1938 年，有人提出过利用热释电效应探测红外辐射， 但并未受到重视，直到六十
6、年代，随着激光、 红外技术的迅速发展，才又推动了对热释电效应 的研究和对热释电晶体的应用。热释电晶体已广 泛用于红外光谱仪、红外遥感以及热辐射探测 器，它可以作为红外激光的一种较理想的探测 器。它目标正在被广泛的应用到各种自动化控制 装置中。除了在我们熟知的楼道自动开关、防盗 报警上得到应用外，在 更多的领域应用前景看 好。比如：在房间无人时会自动停机的空调机、 饮水机。电视机能判断无人观看或者观众已经睡 觉后自动关机的机构。开启监视器或者自动门 铃上的应用。结合摄影机或者数码照像机自动 记录动物或者人的活动等等,O您可以根据 自己的奇思妙想，结合其它电路开辟出更加优 秀的新产品。或者自动化控
7、制装置。热释电传感器基本知识热释电效应同压电效应类似，是指由于温度 的变化而引起晶体表面荷电的现象。热释电传感 器是对温度敏感的传感器。它由陶瓷氧化物或者 压电晶体元件组成，在元件两个表面做成电 极，在传感器监测范围内温度有AT的变化时, 热释 电效应会在两个电极上会产生电荷AQ, 即在两 电极之间产生一微弱的电压AVo由于 它的输出阻抗极高，在传感器中有一个场效应 管进行阻抗变换。热释电效应所产生的电荷 AQ会被空气中的离子所结合而消失，即当环 境温度稳定不变时，T=O,则传感器无输出。当人体进入检 测区，因人体温度与环境温度有差别，产生AT, 则有AT输出；若人体进入检测区后不动，则温 度
8、没有变化，传感器也没有输出了。所以这种 传感器检测人体或者动物的活动传感。由实验 证明，传感器不加光学透镜（也称菲涅尔透镜）， 其检测距离小于2m,而加之光学透镜后，其检 测距离可大于7m。使用中应注意以下几点：一、直流工作电压必须符合我们要求的数值， 过高和过低都会影响模块性能，而且要求电源必 须经过良好的稳压滤波，例如电脑USB电源、 手机充电器电源、比较旧的9V的层叠电池都 无法满足模块工作要求，建议客户用变压器的电 源并经过三端稳压芯片稳压后再通过220UF和 0.1UF的电容滤波后供电。二、调试时人体尽量远离感应区域，有时虽 然人体不在模块的正前方，但是人体离模块太近 时模块也能感应
9、到造成向来有输出，还有调试时 人体不要触摸电路部份也会影响模块工作，比 较科学的办法是将输出端接一个LED或者是万用表，把模块用报纸盖住，人离开这个房间，等 2分钟后看看模块是否还是向来有输出？三、模块不接负载时能正常工作，接上负载 后工作紊乱，一种原因是因为电源容量很小负载 比较耗电，负载工作时引起的电压波动导致模块 误动作，另一种原因是负载得电工作时会产生 干扰，例如继电器或者电磁铁等感性负载会产生 反向电动势，315M发射板工作时会有电磁辐射 等都会影响模块。解决办法如下：A、电源部分 加电感滤波。B、采用负载和模块使用不同的电 压的方法，例如：负载使用24V工作电压，模 块使用12V工
10、作电压，此间用三端稳压器隔离。 C:使用更大容量的电源。四、人体感应模块只能工作在室内并且工作 环境应该避免阳光、强烈灯光直接照射，如果工 作环境有强大的射频干扰，可以采用屏蔽措施。 若遇有强烈气流干扰，关闭门窗或者阻挠对流。 感应区尽量避免正对着发热电器和物体以及容 易被风吹动的杂物和衣物。五、人体感应模块建议安装在密封的盒里，否则可能向来会有输出信号。六、如果要求人体感应模块的探测角度小于 90度时，可以用不透明胶纸遮挡镜片或者裁剪 缩小镜片来实现。七、人体感应模块采用双元探头，人体的手 脚和头部运动方向与感应灵敏度有着密切的联 系，而且红外模块的特性决定了无法精确控制感 应距离。八、模块中的探头（PlR）可以装焊在电路 板的另一面。也可将探头用双芯屏蔽线延长，长 度应在20厘米以内为好。
