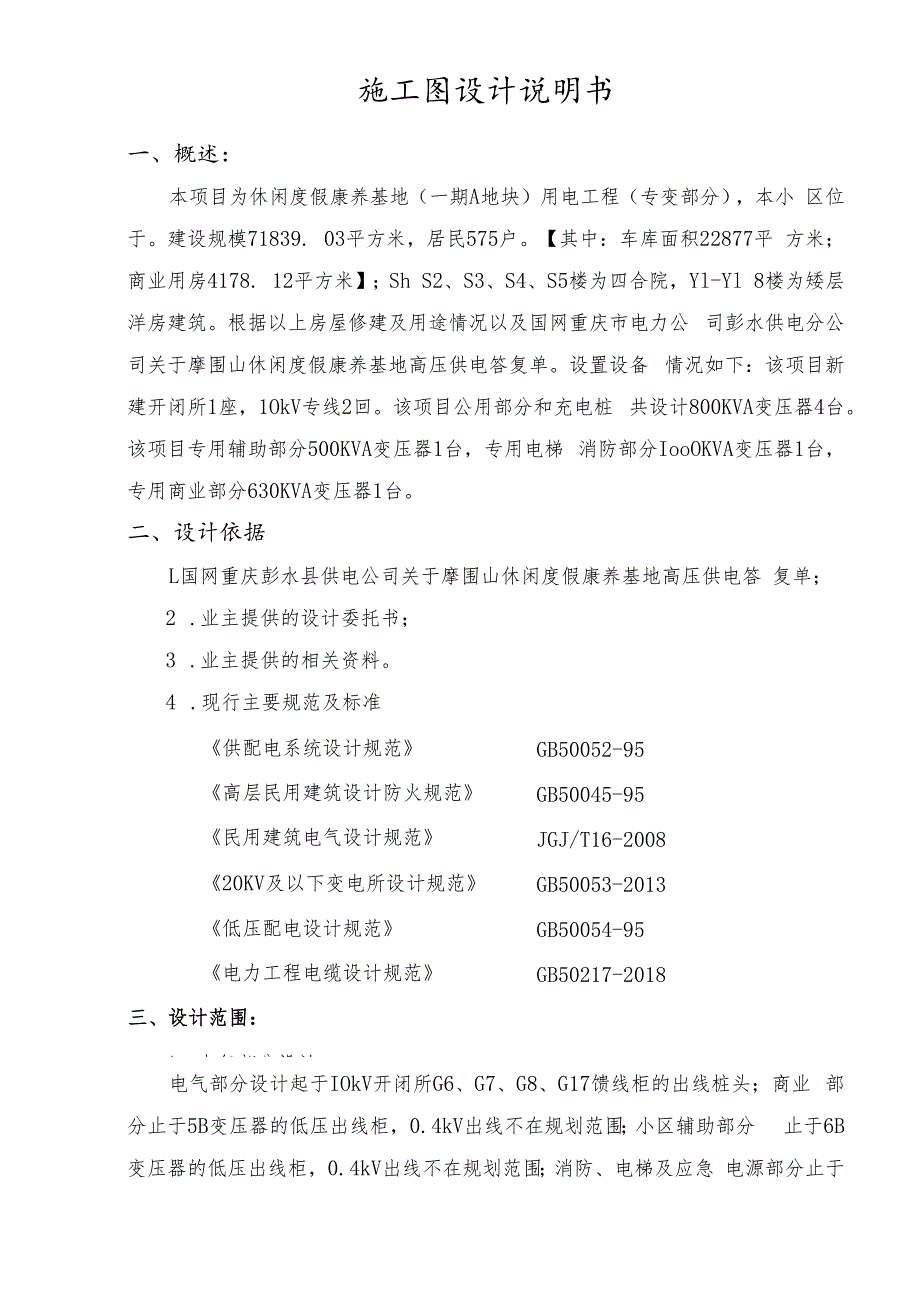

1、休闲度假康养基地（一期A地块）用电工程（专用部分）设计说明书施工图设计说明书一、概述：本项目为休闲度假康养基地（一期A地块）用电工程（专变部分），本小 区位于。建设规模71839. 03平方米，居民575户。【其中：车库面积22877平 方米；商业用房4178. 12平方米】；Sh S2、S3、S4、S5楼为四合院，Yl-Yl 8楼为矮层洋房建筑。根据以上房屋修建及用途情况以及国网重庆市电力公 司彭水供电分公司关于摩围山休闲度假康养基地高压供电答复单。设置设备 情况如下：该项目新建开闭所1座，1OkV专线2回。该项目公用部分和充电桩 共设计800KVA变压器4台。该项目专用辅助部分500KVA
2、变压器1台，专用电梯 消防部分IooOKVA变压器1台，专用商业部分630KVA变压器1台。二、设计依据L国网重庆彭水县供电公司关于摩围山休闲度假康养基地高压供电答 复单；2 .业主提供的设计委托书；3 .业主提供的相关资料。4 .现行主要规范及标准供配电系统设计规范高层民用建筑设计防火规范民用建筑电气设计规范20KV及以下变电所设计规范低压配电设计规范电力工程电缆设计规范三、设计范围：1、电气部分设计；GB50052-95GB50045-95JGJ/T16-2008GB50053-2013GB50054-95GB50217-2018电气部分设计起于IOkV开闭所G6、G7、G8、G17馈线柜
3、的出线桩头；商业 部分止于5B变压器的低压出线柜，0.4kV出线不在规划范围；小区辅助部分 止于6B变压器的低压出线柜，0.4kV出线不在规划范围；消防、电梯及应急 电源部分止于7B变压器的低压出线柜，0.4kV出线不在规划范围；首段转换 电源止于柴油发电机出线柜，0.4kV出线不在规划范围；柴油发电机至首段 转换电源进线柜FDl和7B变压器的7D7出线柜至首段转换电源进线柜FDl的电 缆在设计范围。2、桥架及配电室照明和所有基础土建部分见土建设计。四、设计内容：（一）3号专用配电房1、由新建开闭所G6开关柜负荷侧出一回AClOkV,YJV,50,3,22,ZB, 无阻水电缆至专用配电室3G1
4、开关柜电源侧0. 035Km（用作3#专用配电室专 用电源）；【其中：水平桥架敷设0.025Knb竖直桥架内敷设0.01Km。2、在3号专用配电室安装14ZMXl配电室照明配电箱1台；该照明箱 电源由5D1柜标注配电照明塑壳开关选用YJV,铜，10,5芯，ZB,22,普通导线 引来0.02Km;由FD柜标注配电照明塑壳开关选用YJV,铜，10,5芯,ZB,22, 普通导线引来0 2Km3、安装HXGNT2 开关柜4面【其中：进线柜1面；出线柜1面；计 量柜1面；PT柜1面】；开关柜机壳接地选用BVR-50导线与接地扁铁连接。4、安装24AH直流柜1面。该直流充电电源由照明配电箱选用YJV, 铜
5、，10,5芯,ZB,22,普通导线引来O 02Kmo5、出柜3G4负荷侧与5B变压器电源侧选用AClOkV,YJV,50,3,22,ZB, 无阻水电缆连接0.015Km;6、安装IokV变压器,63OkVA,普通,硅钢片，干式,NX2,带不锈钢外壳， 下进线，上出线5B 1台（商业）；变压器0.4KV侧与0.4KV进线柜选用 TMY-80*6铜排连接（套上与相序一致的热缩管）；在变压器侧选用TMY-80*6 铜排软连接过度，防止变压器运行震动与设备连接松动。变压器中性点铜排 与接地扁铁连接处选用YJY,铜，240,1芯,ZB,无铠装，低烟无卤电缆连接。7、安装5B变压器630KV 0.4KV开
6、关柜3面。【其中：5B变压器630KVA 0.4KV进线柜1面；5B变压器630KVA 0. 4KV电容柜1面；5B变压器630KV A 0.4KV馈线柜1面；开关柜机壳接地选用BVR-50导线与接地扁铁连接。（二）4号专用配电房1、由新建开闭所G7开关柜负荷侧出一回AClOkV,YJV,50,3,22,ZB,无阻 水电缆至专用配电室4G1开关柜电源侧0. 045Km （用作4#专用配电室专用 500KVA变压器电源）；【其中：水平桥架敷设0. 035Km,竖直桥架内敷设 0. 01Km o2、在4号专用配电室安装14ZMX1配电室照明配电箱1台；该照明箱 电源由6D1柜标注配电照明塑壳开关选
7、用YJV,铜，10,5芯,ZB,22,普通导线 引来0.02Km;由FD柜标注配电照明塑壳开关选用YJV,铜，10,5芯,ZB,22, 普通导线引来0. 02Kmo3、安装HXGN-12 开关柜4面【其中：进线柜1面；出线柜2面；计 量柜1面；PT柜1面】；开关柜机壳接地选用BVR-50导线与接地扁铁连接。4、安装24AH直流柜1面。该直流充电电源由照明配电箱选用YJV, 铜，10,5芯,ZB,22,普通导线引来0. 02Kmo5、出柜4G5负荷侧与6B变压器电源侧选用AClOkV,YJV,50,3,22,ZB, 无阻水电缆连接0.015Km;6、安装IOkV变压器,50OkVA,普通,硅钢片
8、，干式,NX2,带不锈钢外壳, 下进线，上出线6B 1台（居民外辅助）；变压器0.4KV侧与0.4KV进线柜 选用TMY-80*6铜排连接（套上与相序一致的热缩管）；在变压器侧选用 TMY-80*6铜排软连接过度，防止变压器运行震动与设备连接松动。变压器中 性点铜排与接地扁铁连接处选用YJY,铜,240,1芯,ZB,无铠装，低烟无卤电缆 连接。7、安装6B变压器500KV 0.4KV开关柜3面。【其中：6B变压器500KVA 0.4KV进线柜1面；6B变压器500KVA 0.4KV电容柜1面；6B变压器500KV A 0.4KV馈线柜1面；开关柜机壳接地选用BVR-50导线与接地扁铁连接。8、
9、安装常用电源与备用电源首端双电源切换柜1面；安装柴油发电机 组馈线柜4面。9、柴油发电机组发电侧出线开关与FDl柜备用电源侧选用YJY, 铜，240,4芯,ZB,23,低烟无卤电缆连接0.IKm;10、7D7柜负荷侧出线与FDl柜常用电源侧选用YJY,铜,240,4芯,ZB, 23, 低烟无卤电缆连接0. 05Km;11、由新建开闭所G8开关柜负荷侧出一回AClOkV,YJV,70,3,22,ZB,无 阻水电缆至专用配电室5G1开关柜电源侧0. 035Km （用作1250 KVA变压 器一段主供电源）；【其中：水平桥架敷设0. 025KIn,竖直桥架内敷设0.01KmL12、由新建开闭所G17
10、开关柜负荷侧出一回ZB YJV22-8. 7/15-3*70电 缆至专用配电室5G6开关柜电源侧0.04Km （用作1250 KVA变压器二段 段备用电源）；【其中：水平桥架敷设0.03Km,竖直桥架内敷设O.OlKm】013、安装HXGNT2 开关柜6面【其中：进线柜2面；出线柜1面； 计量柜2面；PT柜1面】；开关柜机壳接地选用BVR-50导线与接地扁铁连 接。14、出柜5G4负荷侧与7B变压器电源侧选用AClOkV,YJV,70,3,22,ZB, 无阻水电缆连接0.015Km;15、安装IOkV变压器，100OkVA,普通,硅钢片，干式,NX2,带不锈钢外 壳，下进线，上出线7B 1台（
11、消防和应急）；变压器0.4KV侧与0.4KV进 线柜选用2*TMYT00*10铜排连接（套上与相序一致的热缩管）；在变压器侧 选用2*TTMYT00*10铜排软连接过度，防止变压器运行震动与设备连接松动。 变压器中性点铜排与接地扁铁连接处选用YJY,铜,240,1芯,ZB,无铠装,低烟 无卤电缆连接（双根）。16、安装7B变压器IOOOKV 0. 4KV开关柜7面。【其中：7B变压器 1000KVA0. 4KV进线柜1面；7B变压器1000KVA0. 4KV电容柜2面；7B变压器IOOOKV A 0. 4KV馈线柜3面；7B变压器1000KVA至柴油发电机转 换柜1面；开关柜机壳接地选用BVR
12、-50导线与接地扁铁连接。17、在柴油发电机室安装常用360kW备用400kW 1台。（三）计量部分1、5B变压器商业部分总表高供高计贸易结算。在IOKV计量柜内配置1 OKV电流互感器2只，电流变比40/5,精度0.2S级；电压互感器2只，电 压变比10/0.4KV,精度0.2级；电能表配置3*1OoV 3*1. 5（6）A 精度0. 5S级1只；巡检仪1只；负荷管理系统终端1只。（用作贸易结算）2、6B变压器辅助用电总表高供高计贸易结算。在IOKV计量柜内配置1 OKV电流互感器2只，电流变比30/5,精度0.2S级；电压互感器2只，电 压变比10/0. 4KV,精度0.2级；电能表配置3
13、*10OV 3*1.5（6）A精度0. 5S级1只；巡检仪1只；负荷管理系统终端1只（用作贸易结算）。3、7B变压器消防、电梯、应急照明、风机等表高供高计贸易结算。在 IOKV计量柜5G2、5G5内配置IOKV电流互感器4只，电流变比75/5,精度0. 2S级；电压互感器4只，电压变比10/0.4KV ,精度0.2级；电能表配置3 *100V 3*1.5（6）A 精度0.5S级2只；巡检仪2只；负荷管理系统终端2 只。（用作贸易结算）4、开关柜内其他计量由成套厂安装，用作回路考核。（四）开闭所工具1、配置智能工具柜2台；在工具柜内配置常用安全工器具（万用表2 只、IOKV声光验电器2只、0.4
14、KV声光验电器2只、IOKV接地线4组、0. 4KV 接地线4组、安全帽4顶、钢丝钳2把、尖嘴钳2把、25Omm活动扳手2把、 8-27梅花扳手2套、电工刀2把、通用一字螺丝刀2把、通用十字螺丝刀2 把等常用工具；配置20KV绝缘手套2双；配置20KV绝缘鞋【42码】2双）。2、配置2. 5m人字绝缘体2把；开关柜前后及变压器前后操作面铺上IOKV绝缘垫;3、配置1米高DZ折叠高低凳2张。墙上配置系统图2套。五、配电室接地：利用建筑基础钢筋网作接地极，通过柱内主筋与接地极连接，接地电阻 不得大于4欧，如不满足要求，须人工增设接地极。配电房接地系统与柱 内主筋焊接点均不得少于两处。配电房内所有设
15、备的金属外壳均需可靠接 地，凡进入配电房的桥架，保护管等均需与室内接地装置焊接。详见接地布置图。六、配电室照明：在配电室内设置一台照明配电箱（双电源自动切换箱）。高、低压柜内 加热器电源、直流充电电源、轴流风机电源、配电室照明均取自该照明配电 箱（业主负责）O配电房照明以广照型灯具为主，设置应急灯供事故照明用（业主负责）。 为方便用户运行维护，配电室设置一定数量的电源插座（业主负责）。光源 须采用快燃节能型光源。七、配电室防火：由于配电室设在负一层，所有进出配电房的电缆均采用阻燃电缆。在配电房内电缆通道出口处、分支处、直线段间隔一定距离处设置消防 封堵。高压柜顶电缆孔及所有进出配电房的电缆孔洞
16、在电缆施工完毕后均要 求采用耐火胶泥封堵。各间配电房配置一定数量的手提式磷酸铁盐干粉灭火器。八、配电室土建：(1) .本配电房按甲方原预留配电室位置进行布置。配电房的墙体及桥架制作由业主负责，在地面整体抬高IOOmm作基础预 埋件。(2) .配电房侧壁电缆桥架出口处开孔须根据室外电缆桥架高度进行确 定。(3) .配电房应作好防鼠及小动物的工作。应做防鼠门。九、配电室通风：配电房通风采用轴流风机来完成。安装轴流风机时，换风必须一进一出， 轴流风机采用温湿度控制器控制，达到设定温度自动启动。根据配电室室内 的温湿度选择安装空调来处理。十、地形地质地形：平地100%；地质：岩石60%,松砂石20%,尖土20
