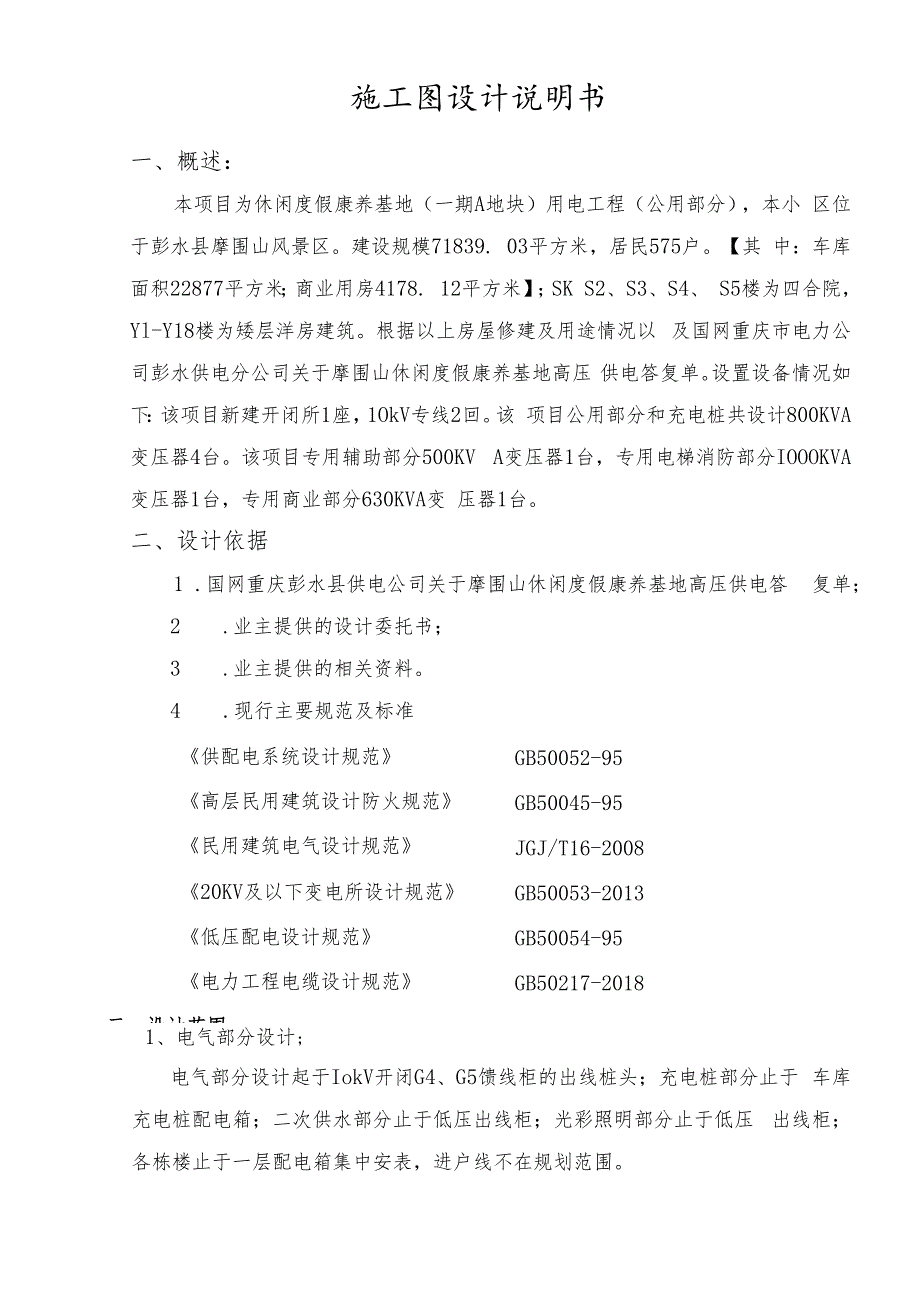

1、休闲度假康养基地（一期A地块）用电工程（公用部分）设计说明施工图设计说明书一、概述：本项目为休闲度假康养基地（一期A地块）用电工程（公用部分），本小 区位于彭水县摩围山风景区。建设规模71839. 03平方米，居民575户。【其 中：车库面积22877平方米；商业用房4178. 12平方米】；SK S2、S3、S4、 S5楼为四合院，Yl-Y18楼为矮层洋房建筑。根据以上房屋修建及用途情况以 及国网重庆市电力公司彭水供电分公司关于摩围山休闲度假康养基地高压 供电答复单。设置设备情况如下：该项目新建开闭所1座，1OkV专线2回。该 项目公用部分和充电桩共设计800KVA变压器4台。该项目专用辅助
2、部分500KV A变压器1台，专用电梯消防部分IOOOKVA变压器1台，专用商业部分630KVA变 压器1台。二、设计依据1 .国网重庆彭水县供电公司关于摩围山休闲度假康养基地高压供电答 复单；2 .业主提供的设计委托书；3 .业主提供的相关资料。4 .现行主要规范及标准供配电系统设计规范高层民用建筑设计防火规范民用建筑电气设计规范20KV及以下变电所设计规范低压配电设计规范电力工程电缆设计规范三、设计范围：GB50052-95GB50045-95JGJ/T16-2008GB50053-2013GB50054-95GB50217-20181、电气部分设计;电气部分设计起于IokV开闭G4、G5

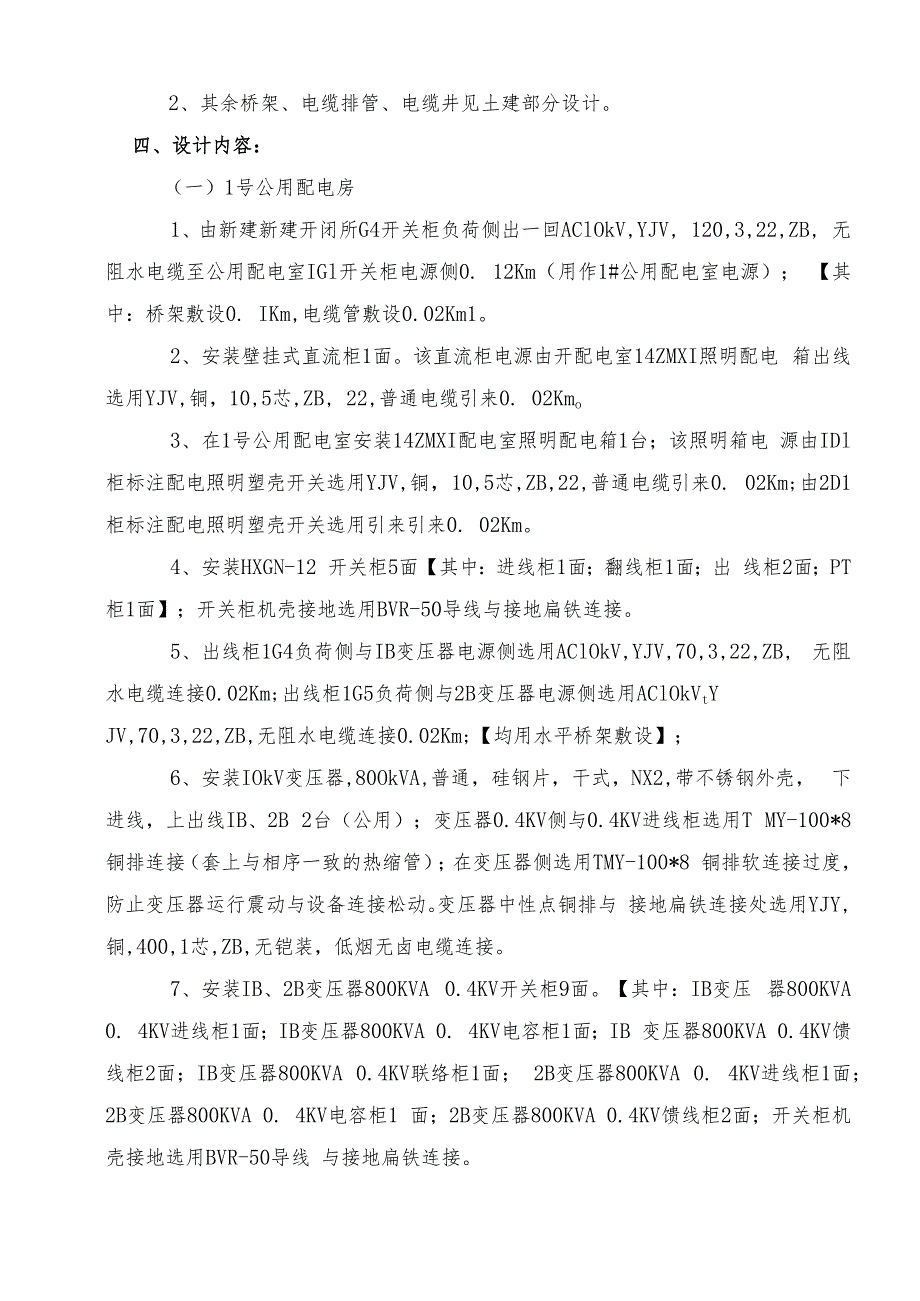

3、馈线柜的出线桩头；充电桩部分止于 车库充电桩配电箱；二次供水部分止于低压出线柜；光彩照明部分止于低压 出线柜；各栋楼止于一层配电箱集中安表，进户线不在规划范围。2、其余桥架、电缆排管、电缆井见土建部分设计。四、设计内容：（一）1号公用配电房1、由新建新建开闭所G4开关柜负荷侧出一回AClOkV,YJV, 120,3,22,ZB, 无阻水电缆至公用配电室IGl开关柜电源侧0. 12Km（用作1#公用配电室电源）； 【其中：桥架敷设0. IKm,电缆管敷设0.02Km1。2、安装壁挂式直流柜1面。该直流柜电源由开配电室14ZMXI照明配电 箱出线选用YJV,铜，10,5芯,ZB, 22,普通电缆引
4、来0. 02Kmo3、在1号公用配电室安装14ZMXI配电室照明配电箱1台；该照明箱电 源由IDl柜标注配电照明塑壳开关选用YJV,铜，10,5芯,ZB,22,普通电缆引来0. 02Km;由2D1柜标注配电照明塑壳开关选用引来引来0. 02Km。4、安装HXGN-12 开关柜5面【其中：进线柜1面；翻线柜1面；出 线柜2面；PT柜1面】；开关柜机壳接地选用BVR-50导线与接地扁铁连接。5、出线柜1G4负荷侧与IB变压器电源侧选用AClOkV,YJV,70,3,22,ZB, 无阻水电缆连接0.02Km;出线柜1G5负荷侧与2B变压器电源侧选用AClOkVtY JV,70,3,22,ZB,无阻水
5、电缆连接0.02Km;【均用水平桥架敷设】；6、安装IOkV变压器,80OkVA,普通，硅钢片，干式，NX2,带不锈钢外壳， 下进线，上出线IB、2B 2台（公用）；变压器0.4KV侧与0.4KV进线柜选用T MY-100*8铜排连接（套上与相序一致的热缩管）；在变压器侧选用TMY-100*8 铜排软连接过度，防止变压器运行震动与设备连接松动。变压器中性点铜排与 接地扁铁连接处选用YJY,铜,400,1芯,ZB,无铠装，低烟无卤电缆连接。7、安装IB、2B变压器800KVA 0.4KV开关柜9面。【其中：IB变压 器800KVA 0. 4KV进线柜1面；IB变压器800KVA 0. 4KV电容
6、柜1面；IB 变压器800KVA 0.4KV馈线柜2面；IB变压器800KVA 0.4KV联络柜1面； 2B变压器800KVA 0. 4KV进线柜1面；2B变压器800KVA 0. 4KV电容柜1 面；2B变压器800KVA 0.4KV馈线柜2面；开关柜机壳接地选用BVR-50导线 与接地扁铁连接。（二）2号公用配电房1、由新建新建开闭所G5开关柜负荷侧出一回AClokV,YJV, 120,3,22,Z B,无阻水电缆至公用配电室2G1开关柜电源侧0.22Knl （用作1#公用配电室 电源）；【其中：桥架敷设0.2Km,电缆管敷设0.02Kd。2、安装壁挂式直流柜1面。该直流柜电源由开配电室1
7、4ZMXl照明配电 箱出线选用YJV,铜,10,5芯,ZB, 22,普通电缆引来0. 02Kmo3、在2号公用配电室安装14ZMX1配电室照明配电箱1台；该照明箱 电源由3D1柜标注配电照明塑壳开关选用YJV,铜，10,5芯,ZB,22,普通电缆 引来0.02Km;由4D1柜标注配电照明塑壳开关选用引来引来0. 02K%4、安装HXGN-12开关柜5面【其中：进线柜1面；翻线柜1面；出线柜2面；PT柜1面】；开关柜机壳接地选用BVR-50导线与接地扁铁连接。5、出线柜2G4负荷侧与3B变压器电源侧选用AClOkV, YJV, 70,3,22,ZB, 无阻水电缆连接0. 02Km;出线柜2G5负
8、荷侧与4B变压器电源侧选用AClOkV, YJV,70,3,22,ZB,无阻水电缆连接0.02Km;【均用水平桥架敷设】；6、安装IOkV变压器,800kVA,普通，硅钢片，干式，NX2,带不锈钢外壳, 下进线，上出线3B、4B 2台（公用）；变压器0.4KV侧与0.4KV进线柜选 用TMYTOO*8铜排连接（套上与相序一致的热缩管）；在变压器侧选用TMY- 100*8铜排软连接过度，防止变压器运行震动与设备连接松动。变压器中性 点铜排与接地扁铁连接处选用YJY,铜,400,1芯,ZB,无铠装，低烟无卤电缆连 接。7、安装3B、4B变压器800KVA 0.4KV开关柜9面。【其中：3B变压 器
9、800KVA0.4KV进线柜1面；3B变压器800KVA 0.4KV电容柜1面；3 B变压器800KVA 0. 4KV馈线柜2面；3B变压器800KVA 0. 4KV联络柜1 面；4B变压器800KVA 0. 4KV进线柜1面；4B变压器800KVA 0. 4KV电 容柜1面；4B变压器800KVA 0.4KV馈线柜2面；开关柜机壳接地选用BV R-50导线与接地扁铁连接。（三）计量部分1、IB、2B、3B、4B变压器（居民用电）执行一户一表计量。2、负一层车库居民充电桩在车库根据用电位置执行一户一表计量。3、光彩照明用电在4D4柜计量室安装CT变比：200/5 0. 2S 3只及 低压全电子
10、多功能电表3. *1.5 （6）3*380220V 准确度等级为0. 5S-只实行单独计费方式（贸易结算）。4、二次供水用电在3D4柜计量室安装CT变比：50/50. 2S 3只及低压全电子多功能电表3.*L 5 （6）3*380220V 准确度等级为0.5S-只实行单独计费方式（贸易结算）。（三）配电室工具1、配置智能工具柜2台；在工具柜内配置常用安全工器具（万用表2 只、IOKV声光验电器2只、0.4KV声光验电器2只、IOKV接地线4组、0.4 KV接地线4组、安全帽4顶、钢丝钳2把、尖嘴钳2把、25OnmI活动扳手2 把、8-27梅花扳手2套、电工刀2把、通用一字螺丝刀2把、通用十字螺
11、丝 刀2把等常用工具；配置20KV绝缘手套2双；配置20KV绝缘鞋【42码】2 双）。2、配置2. 5m人字绝缘体2把；开关柜前后及变压器前后操作面铺上1 OKV绝缘垫；（0）0. 4kV 部分1、安装 l*350A160A ZMX3 配电箱 15 台；安装 l*250A160A ZMX2 配电箱 18台；安装l*160A ZMXl配电箱23台；安装l*350A4*225A ZMX4充电桩配电 箱10台。2、新建YJY,铜，120/70,4+1芯,WDZB, 23,无阻水低压电力电缆1.09Km,采用桥架敷设供充电桩配电箱。3、新建YJY,铜,95/50,4+1芯,WDZB,23,无阻水,WD
12、ZB,23,无阻水低压电力 电缆1.66Km,采用桥架敷设供居民配电箱。4、新建YJY,铜，70/35,4+1芯,WDZB,23,无阻水,WDZB,23,无阻水低压电力 电缆0.6Km,采用桥架敷设供居民配电箱。5、新建YJY,铜，50/25,4+1芯,WDZB, 23,无阻水,WDZB, 23,无阻水低压电力 电缆0. 12Km,采用桥架敷设供居民配电箱。6、新建YJY,铜，35/16,4+1芯,WDZB,23,无阻水,WDZB,23,无阻水低压电力 电缆L 025Km,采用桥架敷设供居民配电箱。7、敷设各电缆井内扁铁-8*800. 23Km;每层选用BVRTo双色线引出作PE接地线。注：光
13、彩照明、二次供水出线不在设计范围，止于低压配电室出线柜低 压桩头。五、配电室接地：利用建筑基础钢筋网作接地极，通过柱内主筋与接地极连接，接地电阻 不得大于4欧，如不满足要求，须人工增设接地极。配电房接地系统与柱 内主筋焊接点均不得少于两处。配电房内所有设备的金属外壳均需可靠接 地，凡进入配电房的桥架，保护管等均需与室内接地装置焊接。详见接地布置图。六、配电室照明：在配电房内设置2台照明配电箱（双电源自动切换箱）。高、低压柜内 加热器电源、直流充电电源、轴流风机电源、配电室照明均取自该照明配电 箱（业主负责）。配电房照明以广照型灯具为主，设置应急灯供事故照明用（业主负责）。 为方便用户运行维护，
14、配电室设置一定数量的电源插座（业主负责）。光源 须采用快燃节能型光源。七、配电室防火：由于配电房设在负一层，所有进出配电房的电缆均采用阻燃电缆。在配电房内电缆通道出口处、分支处、直线段间隔一定距离处设置消防 封堵。高压柜顶电缆孔及所有进出配电房的电缆孔洞在电缆施工完毕后均要 求采用耐火胶泥封堵。各间配电房配置一定数量的手提式磷酸镀盐干粉灭火器。八、配电室土建：(1) .本配电房按甲方原预留配电室位置进行布置。配电房的墙体及桥架制作由业主负责，在地面整体抬高IOOmm作基础预 埋件。(2) .配电房侧壁电缆桥架出口处开孔须根据室外电缆桥架高度进行确 定。(3) .配电房应作好防鼠及小动物的工作。
15、应做防鼠门。九、配电室通风：配电房通风采用轴流风机来完成。安装轴流风机时，换风必须一进一出， 轴流风机采用温湿度控制器控制，达到设定温度自动启动。根据配电室室内 的温湿度选择安装空调来处理。十、地形地质地形：平地100%；地质：岩石60%,松砂石2096,尖土20%。十一、运距汽车运距：40km；二次人力运距：0. Ikmo十二、注意事项：1、施工应严格遵守现行有关规程、规范要求，作好施工安全的组织 及技术措施。2、投运前，必须做好运行准备。【电缆必须挂牌，在电缆头两端标 注电缆规格、型号、长度、用途、制作及展放单位、制作时间等；在开关上 标明回路用途】。3、对开关柜孔洞及其他有缝隙的地方采用封口泥封堵，防止小动物 进入。4、所有连接紧固采用国标铜螺栓。配电室土建、设备基础制作、桥 架安装等不在该规划之中。5、施工完毕，对桥架进行封盖，施工时，以现场实际走向为准。
