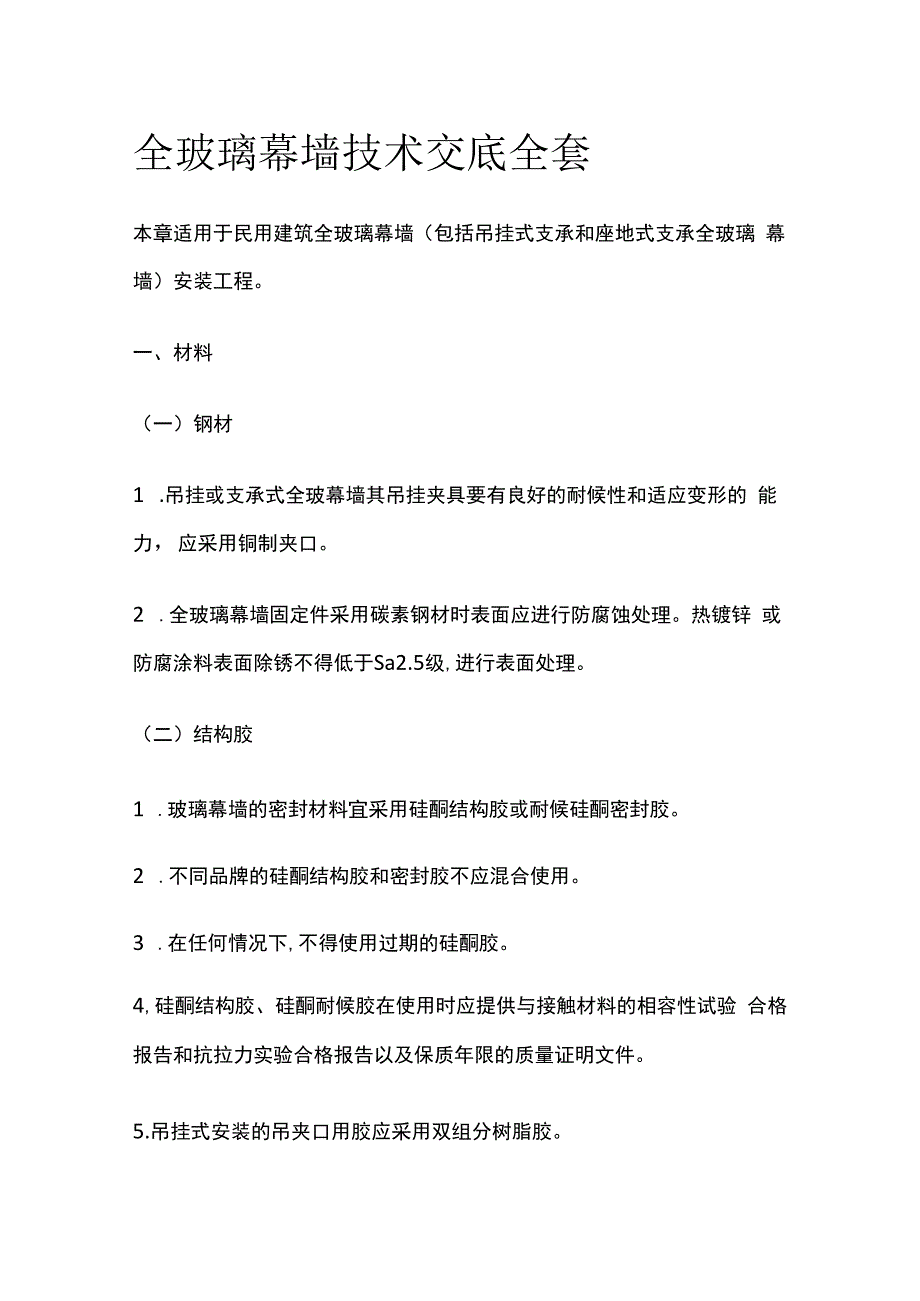

1、全玻璃幕墙技术交底全套本章适用于民用建筑全玻璃幕墙（包括吊挂式支承和座地式支承全玻璃 幕墙）安装工程。一、材料（一）钢材1 .吊挂或支承式全玻幕墙其吊挂夹具要有良好的耐候性和适应变形的 能力，应采用铜制夹口。2 .全玻璃幕墙固定件采用碳素钢材时表面应进行防腐蚀处理。热镀锌 或防腐涂料表面除锈不得低于Sa2.5级,进行表面处理。（二）结构胶1 .玻璃幕墙的密封材料宜采用硅酮结构胶或耐候硅酮密封胶。2 .不同品牌的硅酮结构胶和密封胶不应混合使用。3 .在任何情况下,不得使用过期的硅酮胶。4,硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试验 合格报告和抗拉力实验合格报告以及保质年限的质量证

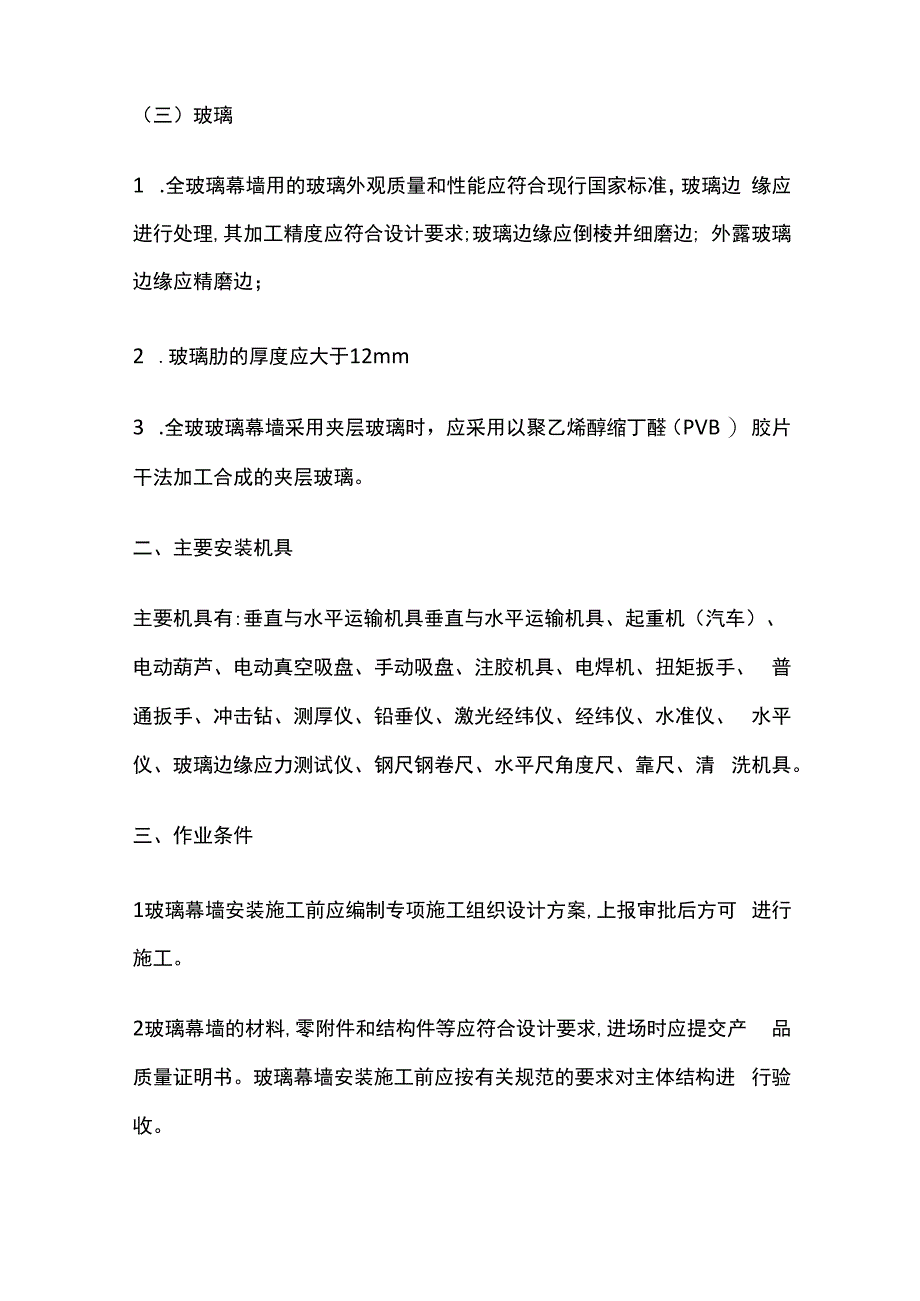

2、明文件。5.吊挂式安装的吊夹口用胶应采用双组分树脂胶。（三）玻璃1 .全玻璃幕墙用的玻璃外观质量和性能应符合现行国家标准，玻璃边 缘应进行处理,其加工精度应符合设计要求;玻璃边缘应倒棱并细磨边; 外露玻璃边缘应精磨边；2 .玻璃肋的厚度应大于12mm3 .全玻玻璃幕墙采用夹层玻璃时，应采用以聚乙烯醇缩丁醛（PVB ） 胶片干法加工合成的夹层玻璃。二、主要安装机具主要机具有:垂直与水平运输机具垂直与水平运输机具、起重机（汽车）、 电动葫芦、电动真空吸盘、手动吸盘、注胶机具、电焊机、扭矩扳手、 普通扳手、冲击钻、测厚仪、铅垂仪、激光经纬仪、经纬仪、水准仪、 水平仪、玻璃边缘应力测试仪、钢尺钢卷尺、

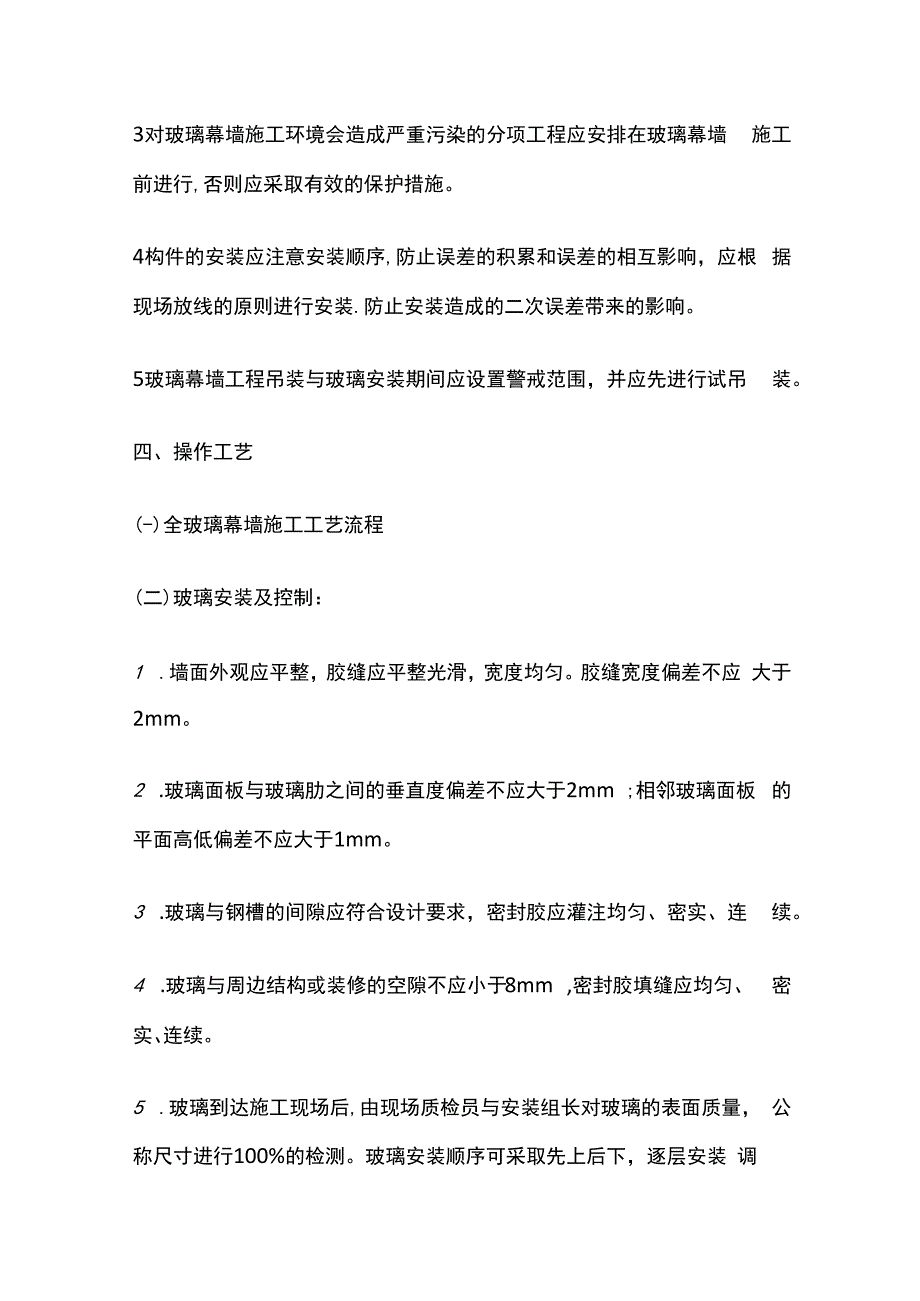

3、水平尺角度尺、靠尺、清 洗机具。三、作业条件1玻璃幕墙安装施工前应编制专项施工组织设计方案,上报审批后方可 进行施工。2玻璃幕墙的材料,零附件和结构件等应符合设计要求,进场时应提交产 品质量证明书。玻璃幕墙安装施工前应按有关规范的要求对主体结构进 行验收。3对玻璃幕墙施工环境会造成严重污染的分项工程应安排在玻璃幕墙 施工前进行,否则应采取有效的保护措施。4构件的安装应注意安装顺序,防止误差的积累和误差的相互影响，应根 据现场放线的原则进行安装.防止安装造成的二次误差带来的影响。5玻璃幕墙工程吊装与玻璃安装期间应设置警戒范围，并应先进行试吊 装。四、操作工艺(-)全玻璃幕墙施工工艺流程(二)玻璃
4、安装及控制：1 .墙面外观应平整，胶缝应平整光滑，宽度均匀。胶缝宽度偏差不应 大于2mm。2 .玻璃面板与玻璃肋之间的垂直度偏差不应大于2mm ;相邻玻璃面板 的平面高低偏差不应大于1mm。3 .玻璃与钢槽的间隙应符合设计要求，密封胶应灌注均匀、密实、连 续。4 .玻璃与周边结构或装修的空隙不应小于8mm ,密封胶填缝应均匀、 密实、连续。5 .玻璃到达施工现场后,由现场质检员与安装组长对玻璃的表面质量， 公称尺寸进行100%的检测。玻璃安装顺序可采取先上后下，逐层安装 调整。6 .吊挂式安装玻璃时，吊装到位后高度尺寸应定位后再安装相符的玻 璃。7 .在吊挂玻璃安装时夹口与玻璃粘接时严格控制其
5、尺寸与方向。（三）打胶工艺控制1 .在玻璃安装调整结束后进行打胶使玻璃的缝隙密封。2 .在打胶前应对面玻璃与肋玻璃进行临时可靠的固定，在打胶过程中 对临时固定装置进行拆除以确保成品的平面度。3 .打胶顺序是先上后下，先竖向后横向。4 .打胶过程应注意事项：先清洗玻璃，特别是玻璃边部与胶连接处的 污迹要清洗擦干，在贴美纹纸后要24小时之内打胶并及时处理，打好 的胶不得有外溢,毛刺等现象；打胶时采用双人里外同步对打的方法，保 证胶缝填实。五、质量控制（-）全玻璃幕墙用玻璃应符合现行国家标准的规定。（二）如使用钢化玻璃，玻璃板块在钢化处理前，应完成玻璃的切裁、 磨边、钻孔等工序。（三）玻璃板块的周边
6、，必须用磨边机加工，应采用45。倒角，倒角尺 寸不应少于1.5mm。角部尖点倒角圆弧半径R应在Imm5mm范围 内。（四）经磨边后的玻璃板块边缘不应出现炸边、缺角等缺陷。（五）磨边后玻璃板块的尺寸允许偏差应符合下表的要求（六）全玻璃幕墙的安装应符合以下要求：1 .全玻幕墙安装过程中应随时检测面板和玻璃肋的水平度和垂直度， 使墙面安装平整。2 .采用吊挂式安装时应注意吊挂位置，吊夹应在玻璃顶部1/4处，每 块玻璃的吊夹应位于同一平面，吊夹的受力应均匀。（下图）3 .全玻幕墙玻璃两边嵌入槽口量及空隙应符合设计要求，左右空隙尺 寸宜相同。4 .全玻幕墙的玻璃宜采用机械吸盘安装，并应采取必要的安全措施
7、。5 .全玻幕墙施工质量应符合下表的要求。六、成品保护1玻璃幕墙交工后，使用单位应及时制定保养制度和维修计划，幕墙清 洗每年不应少于二次。2清洗玻璃幕墙的设备和工具应安全可靠、方便灵活、操作时不得损伤 幕墙表面。3玻璃幕墙的清洗应选用无腐蚀作用的清洁剂，最后一遍应采用清水冲 洗。4在幕墙竣工后，使用单位应会同幕墙工程承包单位进行一次全面检查, 此后每隔三年检查一次。6 .7应注意的问题（-）硅酮结构胶、硅酮耐候胶在使用时应提供与接触材料的相容性试 验合格报告和抗拉力实验合格报告以及保质年限的质量证明文件。（二）幕墙结构用的金属材料应具有耐候性，其耐候性能应符合设计要 求 （三）采用吊挂式安装时要注意玻璃的底边与底部垫块要有足够的间隙。（四）工程验收时，应按要求进行隐蔽验收，必要时可对隐蔽节点拆开 检查。（五）工程验收时应对每幅幕墙进行全面观感检查，并符合下列要求:1 .玻璃接缝及外露边框、封口应横平竖直，宽度适宜均匀。2 .材料不应有变色、变形、镀膜脱落，污垢或伤痕等现象。3 .玻璃应安装牢固，方向正确无误，钢化玻璃的表面不得有伤痕，隐蔽 节点封装应整齐美观。4 .封口安装可靠，接缝粘结牢固，不得有渗漏。5 .玻璃胶缝应横平竖直、宽度一致，胶缝表面平整、光滑。
