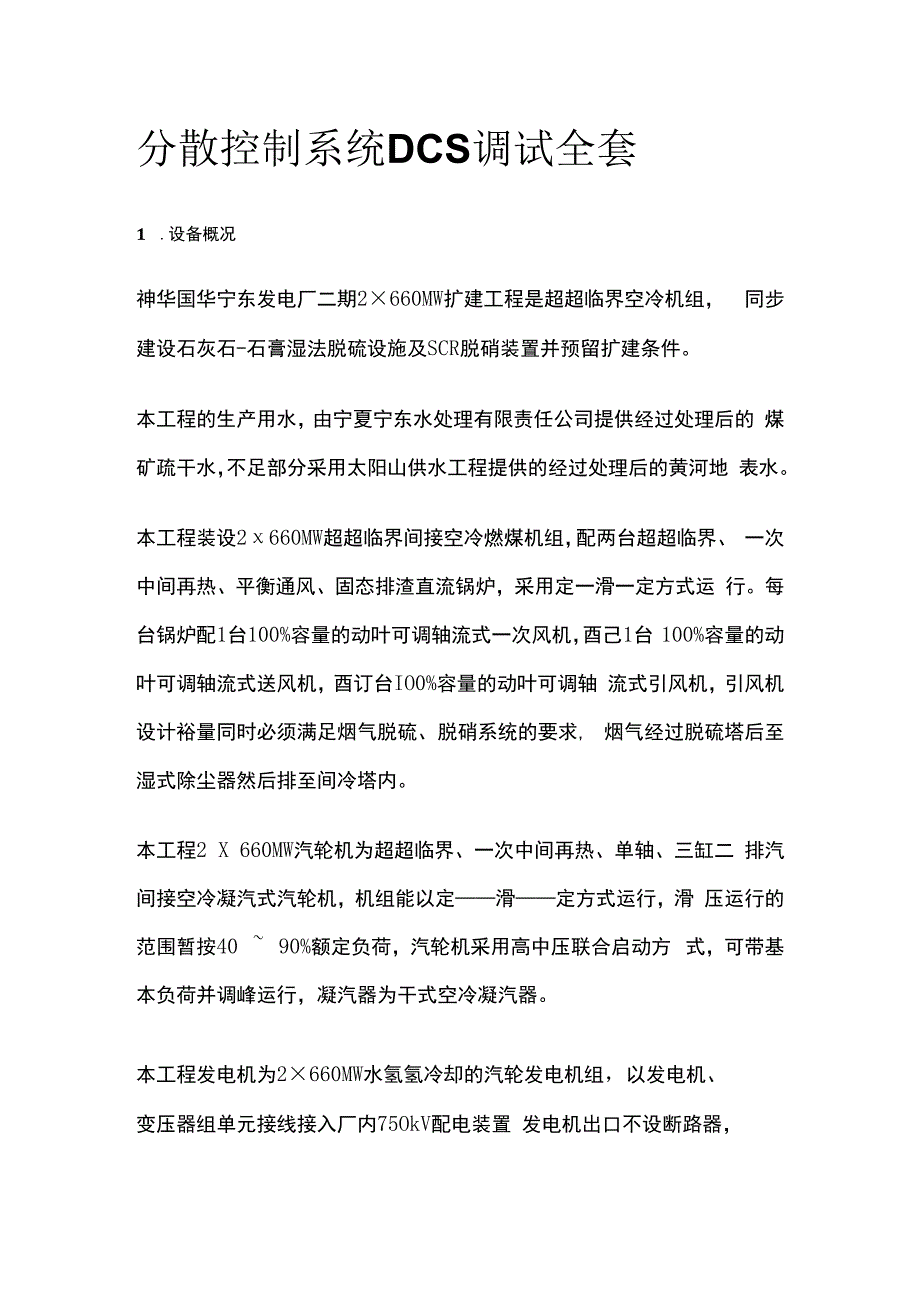

1、分散控制系统DCS调试全套1 .设备概况神华国华宁东发电厂二期2660MW扩建工程是超超临界空冷机组， 同步建设石灰石-石膏湿法脱硫设施及SCR脱硝装置并预留扩建条件。本工程的生产用水，由宁夏宁东水处理有限责任公司提供经过处理后的 煤矿疏干水，不足部分采用太阳山供水工程提供的经过处理后的黄河地 表水。本工程装设2660MW超超临界间接空冷燃煤机组，配两台超超临界、 一次中间再热、平衡通风、固态排渣直流锅炉，采用定一滑一定方式运 行。每台锅炉配1台100%容量的动叶可调轴流式一次风机，酉己1台 100%容量的动叶可调轴流式送风机，酉订台IO0%容量的动叶可调轴 流式引风机，引风机设计裕量同时必须

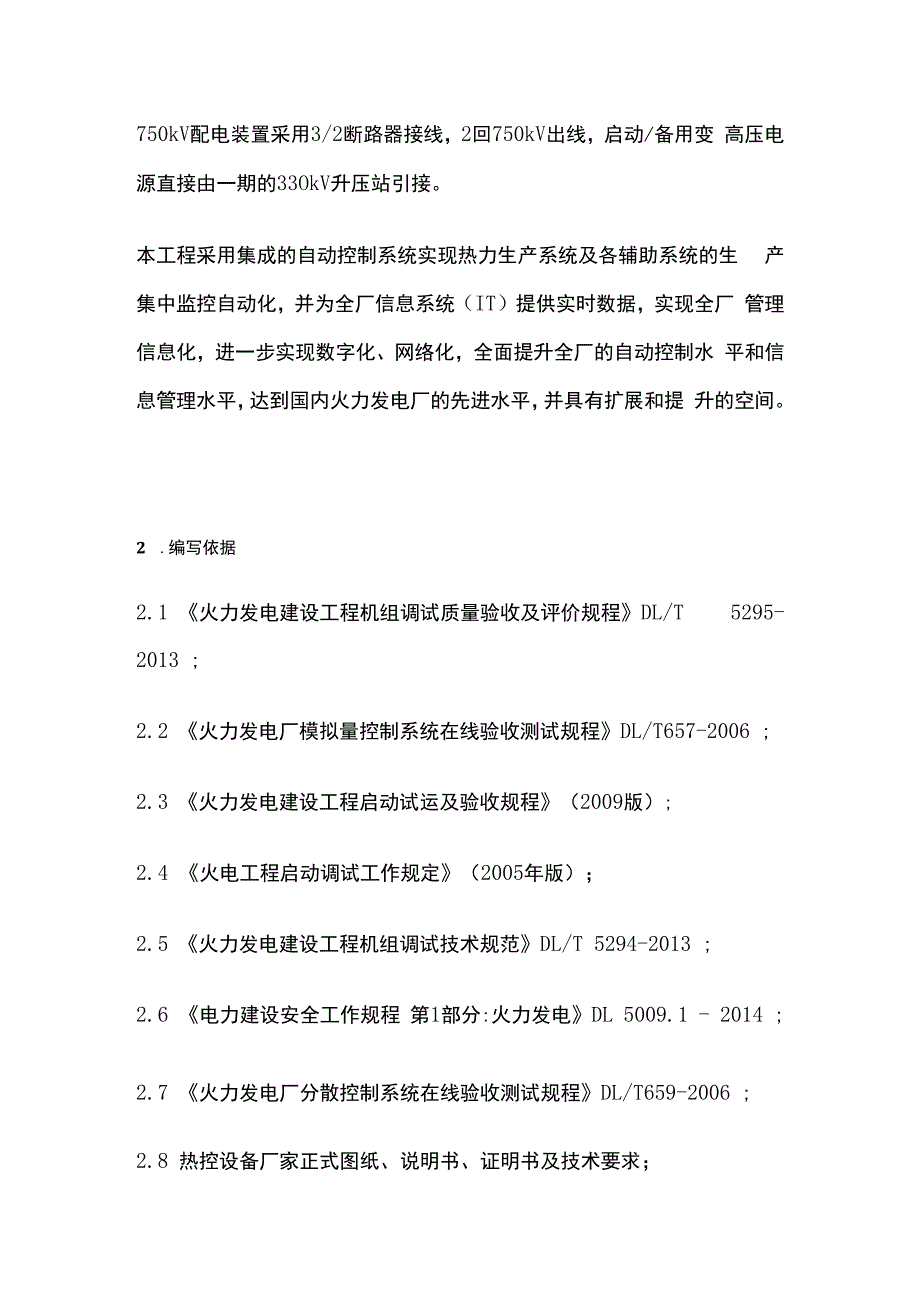

2、满足烟气脱硫、脱硝系统的要求, 烟气经过脱硫塔后至湿式除尘器然后排至间冷塔内。本工程2 X 660MW汽轮机为超超临界、一次中间再热、单轴、三缸二 排汽间接空冷凝汽式汽轮机，机组能以定滑定方式运行，滑 压运行的范围暂按40 90%额定负荷，汽轮机采用高中压联合启动方 式，可带基本负荷并调峰运行，凝汽器为干式空冷凝汽器。本工程发电机为2660MW水氢氢冷却的汽轮发电机组，以发电机、变压器组单元接线接入厂内75OkV配电装置 发电机出口不设断路器，750kV配电装置采用3/2断路器接线，2回750kV出线，启动/备用变 高压电源直接由一期的33OkV升压站引接。本工程采用集成的自动控制系统实现热力
3、生产系统及各辅助系统的生 产集中监控自动化，并为全厂信息系统（IT）提供实时数据，实现全厂 管理信息化，进一步实现数字化、网络化，全面提升全厂的自动控制水 平和信息管理水平，达到国内火力发电厂的先进水平，并具有扩展和提 升的空间。2 .编写依据2.1 火力发电建设工程机组调试质量验收及评价规程DL/T 5295-2013 ;2.2 火力发电厂模拟量控制系统在线验收测试规程DL/T657-2006 ;2.3 火力发电建设工程启动试运及验收规程（2009版）;2.4 火电工程启动调试工作规定（2005年版）；2.5 火力发电建设工程机组调试技术规范DL/T 5294-2013 ;2.6 电力建设安

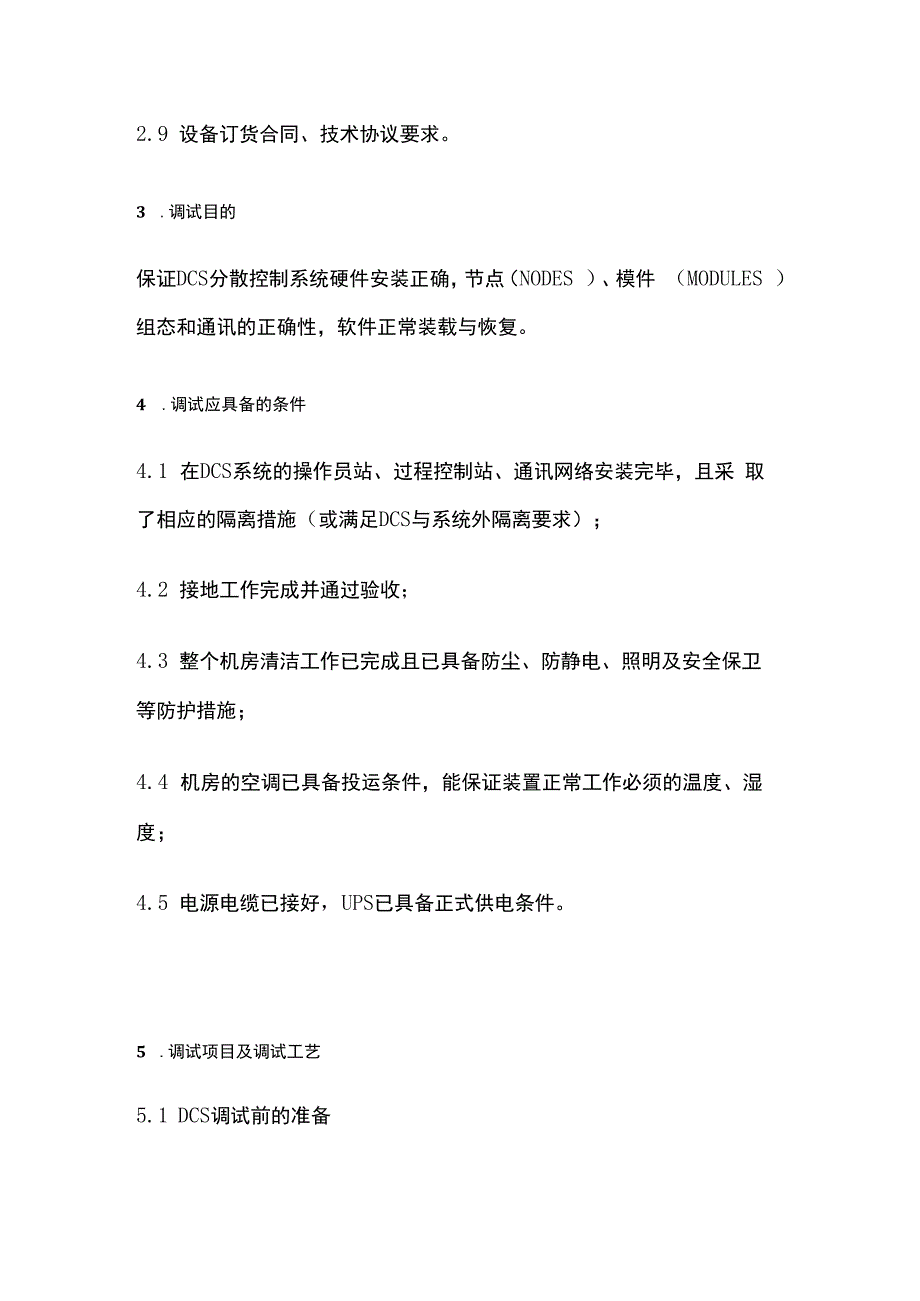

4、全工作规程 第1部分:火力发电DL 5009.1 - 2014 ;2.7 火力发电厂分散控制系统在线验收测试规程DL/T659-2006 ;2.8 热控设备厂家正式图纸、说明书、证明书及技术要求；2.9 设备订货合同、技术协议要求。3 .调试目的保证DCS分散控制系统硬件安装正确，节点（NODES ）、模件 （MODULES ）组态和通讯的正确性，软件正常装载与恢复。4 .调试应具备的条件4.1 在DCS系统的操作员站、过程控制站、通讯网络安装完毕，且采 取了相应的隔离措施（或满足DCS与系统外隔离要求）；4.2 接地工作完成并通过验收；4.3 整个机房清洁工作已完成且已具备防尘、防静电、照明
5、及安全保卫 等防护措施；4.4 机房的空调已具备投运条件，能保证装置正常工作必须的温度、湿 度；4.5 电源电缆已接好，UPS已具备正式供电条件。5 .调试项目及调试工艺5.1 DCS调试前的准备5.1.1 编写需要测试的信号清单，并对其进行分类；5.1.2 准备必须的工具、仪器及通讯设备。5.2 DCS分散控制系统硬件调试内容5.2.1 检查操作员站、过程控制站机柜及有关外设的安装情况；5.2.2 检查系统通讯用的各类预制及连接电缆；5.2.3 检查I/O卡件的类型、安装就位情况和内部参数的设置；5.2.4 检查电源，包括接入电源等级、类型、接线分配、节点等，测量 绝缘电阻是否符合DCS的要
6、求，DCS系统电源接线是否正确；5.2.5 检查机柜地、信号地的连接,保证单点接地,接地电阻符合要求；5.2.6 检查各机柜电源的绝缘，保证电源线的绝缘合格；5.2.7 配合厂家逐个机柜上电，保证各卡件的指示灯和通讯的正确；5.2.8 DCS系统通电后,全面检查各站电源电压是否符合要求；各站通 信是否正常；DCS画面上有无故障报警等，出现问题及时解决。5.3 DCS分散控制系统调试步骤5.3.1 进行系统软件和应用软件的装载，并注意提供的应用软件是否齐 全，逻辑组态设计要求5.3.1.1 进行系统的初始化组态；5.3.1.2 检查操作员站的基本功能，包括与系统通讯、应用软件等；5.3.1.3
7、检查工程师站的基本功能，包括与系统通讯、应用软件等；5.3.1.4 检查过程控制站的状态，包括与系统通讯、I/O处理等；5.3.1.5 在上述工作分部完成后，全部开展DCS的软件调试工作；5.3.1.6 进行系统通讯、系统外设、I/O等初始化组态，注意检查I/O 初始值；5.3.1.7 检查用户画面，依据设计要求进行相应修改；5.3.1.8 检查卡件组态，开关量卡件电源设置等是否符合实际要求；5.3.1.9 依据设计提供的定值清单检查逻辑组态中定值设定是否符合设 计要求；5.3.1.10 DCS系统全面恢复正常后，对各卡件I/O通道（包括与其它系 统通讯的接口通道）进行测试，对所有开关量、模拟
8、量的输入/输出通道 逻辑组态功能进行全面测试校验工作，检查是否满足设计要求，并做校 验记录。对出现问题及精度无法满足要求的卡件，由厂家进行更换。5.3.2 打印机和屏幕拷贝机的调试5.3.2.1 检查打印机和拷贝机有关预制电缆、电源组件、说明书等，是 否按照供货清单提供；53.2.2 检查打印机和拷贝机的供电电源是否满足要求。包括供电线路、 电源类型、绝缘等；53.2.3 给打印机和拷贝机送上电源；53.2.4 检查打印机和拷贝机与各操作员站和工程师站之间的通讯的正 确性，并进行打印试验。53.2.5 制站电源回路切换试验对DCS控制站的电源APS和UPS进行切换试验。DCS控制站应能正 常工
9、作，控制画面无异常变化。53.2.6 制站CPU冗余切换试验对DCS控制站CPU主从服务器进行切换试验。DCS控制站应能正常 工作，控制画面无异常变化。53.2.7 讯冗余切换试验 对DCS控制站CPU主从服务器的A、B路通讯进行切换试验。DCS控 制器应能正常工作，控制画面无异常变化。53.2.8 DCS历史站功能检查检查事件顺序收集记录(SOE )功能应能满足要求，检查历史追忆功能 和历史趋势应能满足要求。53.2.9 制站CPU负荷率检查改变DCS控制站CPU的控制周期和扫描周期，检查控制站CPU负荷 率应能满足要求。6 .危险点分析和预控措施6.1 危险点分析6.1.1 DCS的首次通
10、电是卡件等最容易损坏的一个环节，电源质量、电 源接线、地线等不正确均会有可能造成DCS卡件损坏，外部接线窜入 强电也会损坏卡件；6.1.2 DCS通电恢复正常后，一个主要的工作就是I/O卡件通道校验测 试，工作不当时可能会造成卡件损坏。6.2 预控措施6.2.1 严格执行热控调试风险控制和管理方法；6.2.2 所有在现场的工作人员必须经电业安全工作规程考试合格；6.2.3 所有在现场的工作人员必须遵守电业安全工作规程的有关规 定；6.2.4 热控设备的送、停电必须符合设备厂家的要求，并按规定作详细 的检查，确认接线正确及电压等级相同，确认无问题后方可进行设备的 送、停电，避免设备损坏；控制装置
11、的初次送电及软件装载和功能恢复 由DCS厂家完成；6.2.5 通道校验时，输入的信号一定要与被校的设备输入相一致；6.2.6 机柜的通讯电缆连接、卡件安装等必须由厂家确认；6.2.7 要熟悉就地设备的接线原理和控制系统与就地设备连接的I/O卡 件的信号类型，严格检查接线的正确性，避免由于强电压或强电流烧坏 设备的情况出现；6.2.8 调试中的每个过程必须严格执行部颁有关的安全规程及电厂的有 关安全制度；6.2.9 试验人员必需熟悉相关设备、系统的结构、性能以及试验方法步 骤。7 .调试仪器、仪表及工具7.1 DCS厂家提供的有关专用工具；7.2 万用表4台；7.3 信号发生器2台;7.4 热偶
12、校验仪1台；7.5 对讲机2对，通灯、验电笔、十字螺丝刀、一字螺丝刀、钳子、钱 线钳、板手等常用工具若干套。8 .组织结构技术负责人：李燕皇(13827569306 )工作人员：李燕皇等9 .人员资质要求9.1 调试项目负责人工程师及以上职称，具有两年以上的系统调试工作经验。组织并负责实 施调试各阶段的所有工作。且必须有担任过该职务并调试过至少两台 600MW及以上燃煤机组的经历。9.2 调试工作人员经安全规程考试合格的在职人员，熟悉调试的系统。依据调试措施完成 项目负责人委派的各项调试工作，并做好各项调试记录。10.1 熟悉有关图纸和资料;10.2 编写调试措施或方案，并按有关规定进行审核；
13、10.3 通讯系统;10.4 操作画面；10.5 系统组态；10.6 接地系统;10.7 电源切换回路；10.8 控制站的CPU负荷率;10.9 通讯总线负荷率；10.10 控制站CPU冗余切换；10.11 通讯总线冗余切换。11.需形成的记录11.1 附表1热控装置（系统）开关量二次校验记录表11.2 附表2热控装置（系统）模拟量二次校验记录表11.3 附表3热控装置（系统）报警值二次校验记录表11.4 附表4热工现场工作遗留问题表11.5 附表5控制站CPU冗余切换试验记录表11.6 附表6控制站通讯冗余切换试验记录表11.7 附表7热控设备的送电与停电登记表11.8 附表8控制站电源切换试验记录表注：部分表格根据现场实际情况制订及修改。
