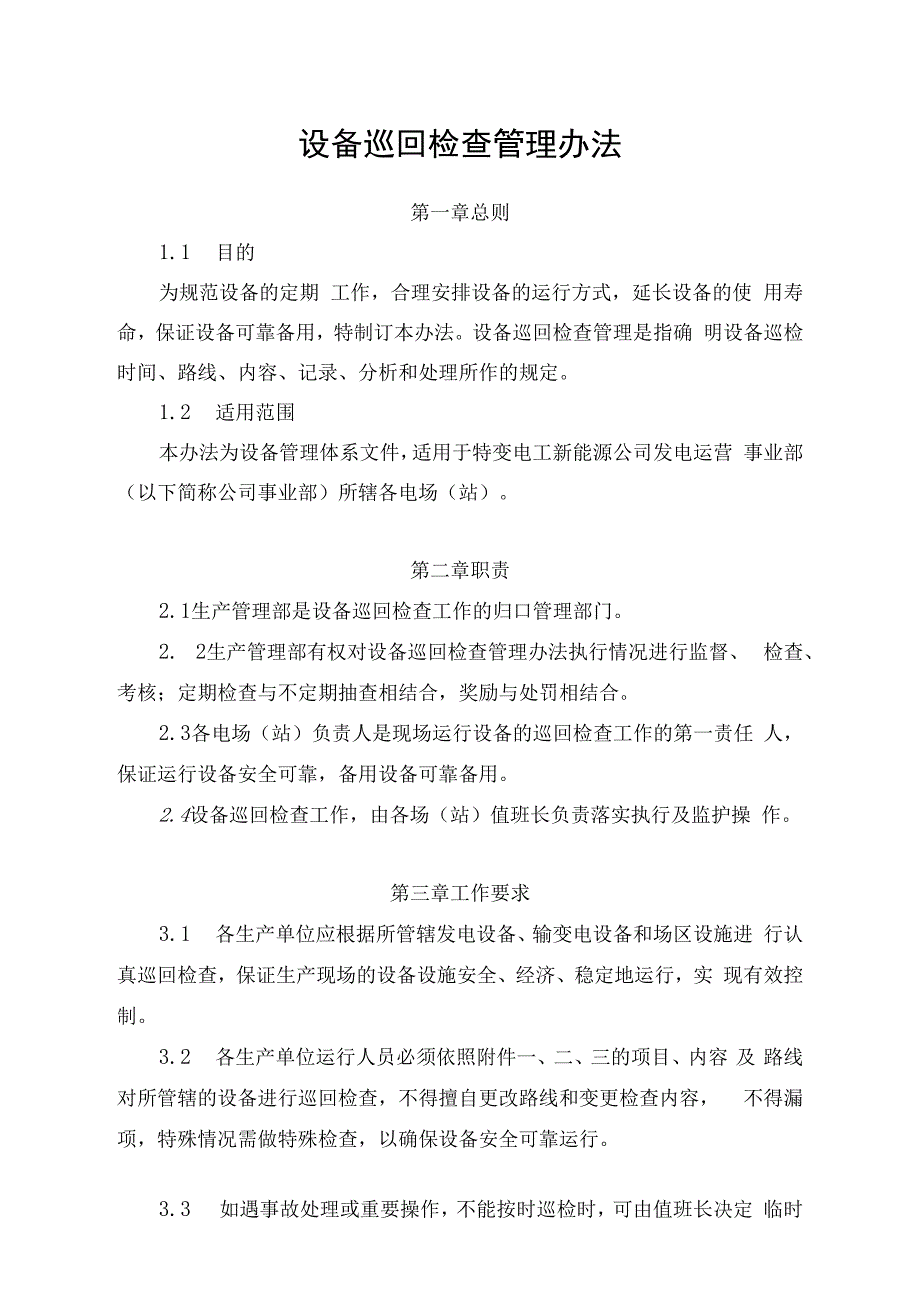

1、设备巡回检查管理办法第一章总则1.1 目的为规范设备的定期 工作，合理安排设备的运行方式，延长设备的使 用寿命，保证设备可靠备用，特制订本办法。设备巡回检查管理是指确 明设备巡检时间、路线、内容、记录、分析和处理所作的规定。1.2 适用范围本办法为设备管理体系文件，适用于特变电工新能源公司发电运营 事业部（以下简称公司事业部）所辖各电场（站）。第二章职责2.1生产管理部是设备巡回检查工作的归口管理部门。2. 2生产管理部有权对设备巡回检查管理办法执行情况进行监督、 检查、考核；定期检查与不定期抽查相结合，奖励与处罚相结合。2.3各电场（站）负责人是现场运行设备的巡回检查工作的第一责任 人，保证

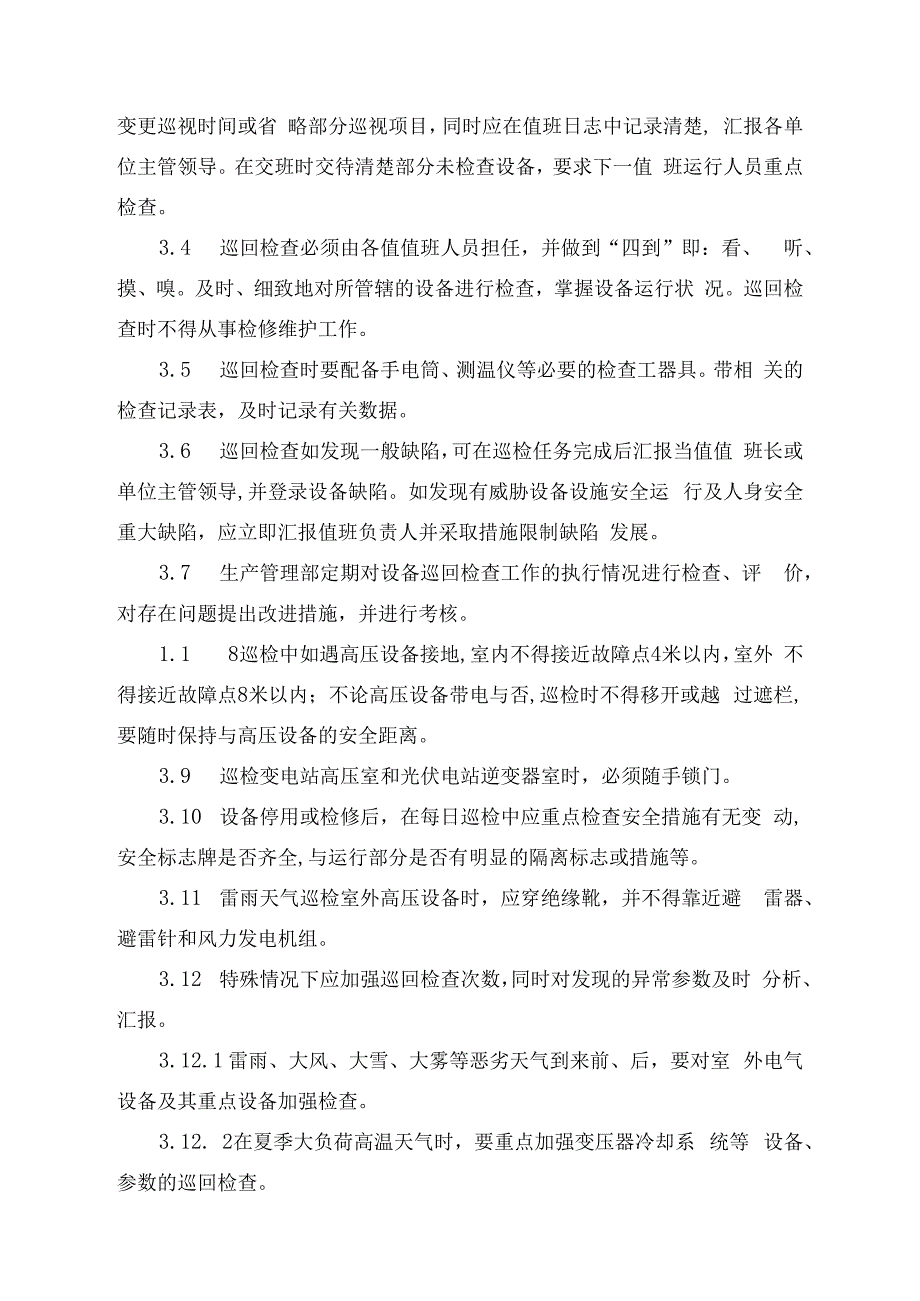

2、运行设备安全可靠，备用设备可靠备用。2.4设备巡回检查工作，由各场（站）值班长负责落实执行及监护操 作。第三章工作要求3.1 各生产单位应根据所管辖发电设备、输变电设备和场区设施进 行认真巡回检查，保证生产现场的设备设施安全、经济、稳定地运行，实 现有效控制。3.2 各生产单位运行人员必须依照附件一、二、三的项目、内容 及 路线对所管辖的设备进行巡回检查，不得擅自更改路线和变更检查内容， 不得漏 项，特殊情况需做特殊检查，以确保设备安全可靠运行。3.3 如遇事故处理或重要操作，不能按时巡检时，可由值班长决定 临时变更巡视时间或省 略部分巡视项目，同时应在值班日志中记录清楚, 汇报各单位主管领导
3、。在交班时交待清楚部分未检查设备，要求下一值 班运行人员重点检查。3.4 巡回检查必须由各值值班人员担任，并做到“四到”即：看、 听、摸、嗅。及时、细致地对所管辖的设备进行检查，掌握设备运行状 况。巡回检查时不得从事检修维护工作。3.5 巡回检查时要配备手电筒、测温仪等必要的检查工器具。带相 关的检查记录表，及时记录有关数据。3.6 巡回检查如发现一般缺陷，可在巡检任务完成后汇报当值值 班长或单位主管领导,并登录设备缺陷。如发现有威胁设备设施安全运 行及人身安全重大缺陷，应立即汇报值班负责人并采取措施限制缺陷 发展。3.7 生产管理部定期对设备巡回检查工作的执行情况进行检查、评 价，对存在问题
4、提出改进措施，并进行考核。1.1 8巡检中如遇高压设备接地,室内不得接近故障点4米以内，室外 不得接近故障点8米以内；不论高压设备带电与否,巡检时不得移开或越 过遮栏,要随时保持与高压设备的安全距离。3.9 巡检变电站高压室和光伏电站逆变器室时，必须随手锁门。3.10 设备停用或检修后，在每日巡检中应重点检查安全措施有无变 动,安全标志牌是否齐全,与运行部分是否有明显的隔离标志或措施等。3.11 雷雨天气巡检室外高压设备时，应穿绝缘靴，并不得靠近避 雷器、避雷针和风力发电机组。3.12 特殊情况下应加强巡回检查次数，同时对发现的异常参数及时 分析、汇报。3.12.1 雷雨、大风、大雪、大雾等恶

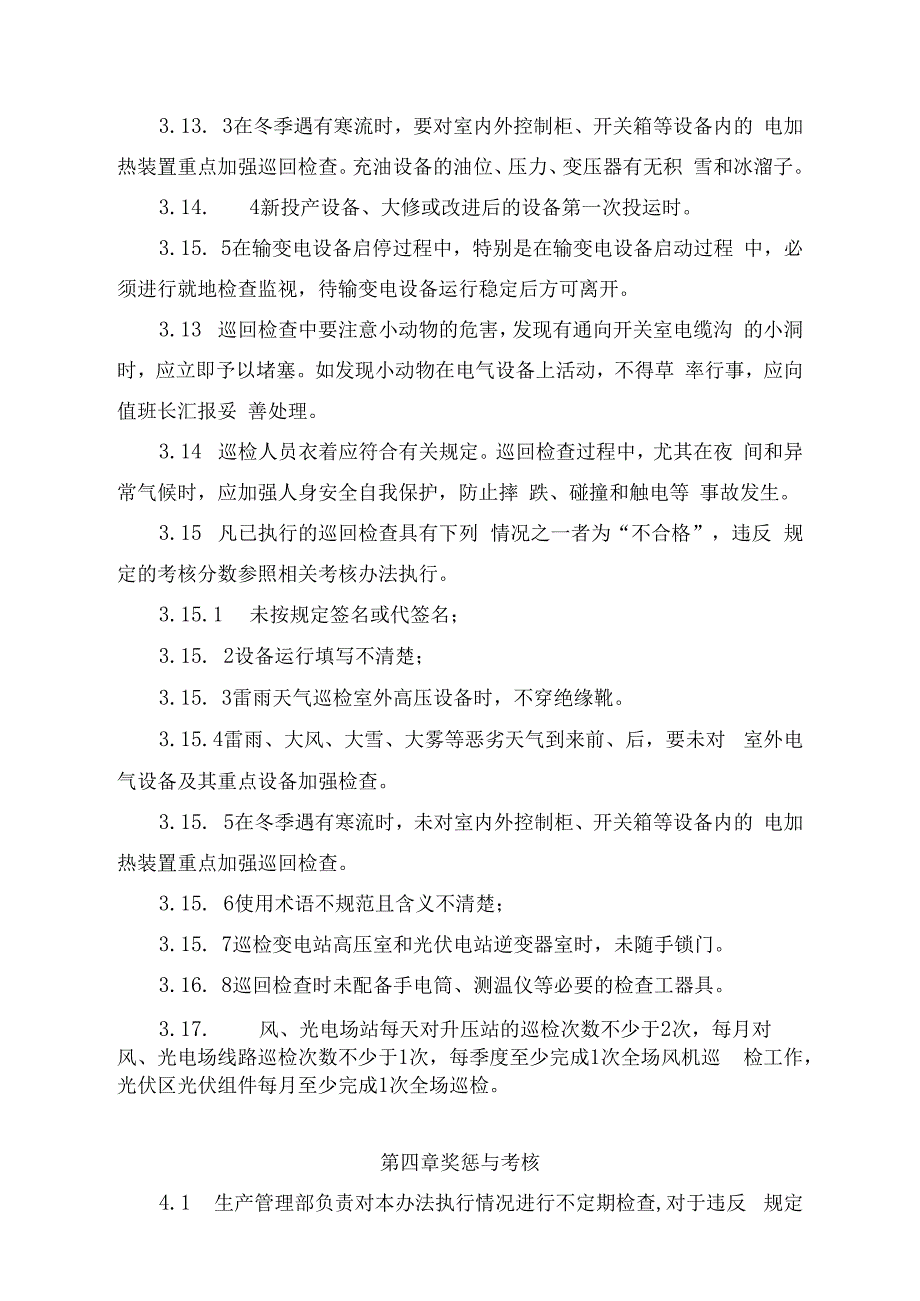

5、劣天气到来前、后，要对室 外电气设备及其重点设备加强检查。3.12. 2在夏季大负荷高温天气时，要重点加强变压器冷却系 统等 设备、参数的巡回检查。3.13. 3在冬季遇有寒流时，要对室内外控制柜、开关箱等设备内的 电加热装置重点加强巡回检查。充油设备的油位、压力、变压器有无积 雪和冰溜子。3.14. 4新投产设备、大修或改进后的设备第一次投运时。3.15. 5在输变电设备启停过程中，特别是在输变电设备启动过程 中，必须进行就地检查监视，待输变电设备运行稳定后方可离开。3.13 巡回检查中要注意小动物的危害，发现有通向开关室电缆沟 的小洞时，应立即予以堵塞。如发现小动物在电气设备上活动，不得草
6、 率行事，应向值班长汇报妥 善处理。3.14 巡检人员衣着应符合有关规定。巡回检查过程中，尤其在夜 间和异常气候时，应加强人身安全自我保护，防止摔 跌、碰撞和触电等 事故发生。3.15 凡已执行的巡回检查具有下列 情况之一者为“不合格”，违反 规定的考核分数参照相关考核办法执行。3.15.1 未按规定签名或代签名；3.15. 2设备运行填写不清楚；3.15. 3雷雨天气巡检室外高压设备时，不穿绝缘靴。3.15.4雷雨、大风、大雪、大雾等恶劣天气到来前、后，要未对 室外电气设备及其重点设备加强检查。3.15. 5在冬季遇有寒流时，未对室内外控制柜、开关箱等设备内的 电加热装置重点加强巡回检查。3
7、.15. 6使用术语不规范且含义不清楚；3.15. 7巡检变电站高压室和光伏电站逆变器室时，未随手锁门。3.16. 8巡回检查时未配备手电筒、测温仪等必要的检查工器具。3.17. 风、光电场站每天对升压站的巡检次数不少于2次，每月对风、光电场线路巡检次数不少于1次，每季度至少完成1次全场风机巡 检工作，光伏区光伏组件每月至少完成1次全场巡检。第四章奖惩与考核4.1 生产管理部负责对本办法执行情况进行不定期检查,对于违反 规定者，考核现金100元。4.2 对于每口巡检时间、巡检次数场站必须明确规定，并按制度 规 定严格，每次巡检不得敷衍或因为麻烦而减少巡检项目。一经查处取消 相关作业人员停工培训
8、。考核责任人100元。4.3 此奖惩部门未尽部分，按发电运营事业部奖惩管理办法执行。第五章附则5.1 本办法由公司生产管理部起草并负责解释。5.2 本办法自发布之日起实施。5. 3附件5. 3. 1附件一:升压站设备巡检项目及要求5. 3.2附件二:场区输变电设备巡检项目及要求5. 3.3附件三:发电设备区巡检项目及要求5. 3.4附件四：升压站巡检记录本5. 3.5附件五:继保室巡检记录本5. 3.6附件六:发电设备区巡检记录本5. 3.7附件七:制度业务流程及授权梳理表附件一:升压站设备巡检项目及要求变压器巡视检查项 目和要求（-）变压器运行声音正常，无异味；（-）变压器油位、油温正常，无
9、漏 油、渗油现象；（三）变压器各部引线、接头电缆无过热现象；（四）变压器瓦斯继电器不漏 油、渗油；（五）变压器呼吸器畅通、干燥剂颜色正常；（六）变压器压力释放阀完整 无破损；（七）变压器冷却系统正常；（八）变压器有载调压分接开关分接位置及指示正常；（九）干式变压器的外壳表面无积污；（+ ）干式变连接导线压接点压接良好，无过热变色现象。GIS设备巡视检查 项目和要求（一）气体报警装置运行正常，无报警信号。（二）标志牌名称、编 号齐全，外观完好；（三）分、合闸位置指示与实际运行方式相符；（四）气体压力表或密度 表指示值在正常范围内，并记录压力值；（五）控制、信号电源正常，无异常信号发出；（六）端子
10、箱内电源开关完好，名称标志齐全，箱门关闭严密；（七）外套无裂纹、损伤，无异常放电现象；（八）接地螺栓压接良好，表面无锈蚀；（九）设备基础无开裂、剥落。高压开关柜巡视检 查项目和要求（一）柜外标志牌名称、编号齐全，外观完好；（二）开关柜内无异常声响，柜体和柜门无变形等异常；（三）柜体上表计指示正常；（四）操作方式切换开关位置正常，一般在“远控”位置；（五）防误闭锁装置完好，机械锁均闭锁；（六）高压带电显示装置指示正确；（七）保护硬压板按要求投入正确，保护装置运行正常，无告警；（八）分、合闸位置指示与实际运行方式相符；（九）开关柜柜门全部关闭。室外隔离开关的巡 视检查项目和标准（一）标志牌名称、编
11、号齐全，外观完好；（二）绝缘子表面清洁，无破裂、无损伤放电现象；防污闪措施完好；（三）触头接触良好，无过热、变色及移 位等异常现象；触点压接良好，无过热现象，引线 弛度适中；（四）连杆无弯曲、连接无松动、无锈蚀，开口销齐全；轴销无变位脱落、无锈蚀、润 滑良 好；金属部件无锈蚀，无其他附着物；（五）连接螺丝无松动、锈蚀、变形；（六）接地刀闸位置正确，闭锁良好，接地引下线完整可靠接地；（七）机械闭锁装置完好、齐全、无锈蚀变形；（八）接地点明显，且标志色醒目，螺栓压接良好，无锈蚀。避雷器巡视检查项 目和要求（一）瓷套表面积污程度 及是否出现放电现象，瓷套、法兰是否出现裂纹、破损；（二）避雷器内部是否
12、存在异常音响；（三）与避雷器、计数器连接的导线及接地引下线有无烧伤痕迹或断股现象；（四）避雷器放电计数器指示数是否有变化，计数器内部是否有积水；（五）对带有泄漏电流在线检测装置的避雷器泄漏电流有无明显变化。SVG设备巡视检查 项目和要求（一）设备外标志牌名称、编号齐全，外观完好；（二）SVG柜内无异常声响，柜体和柜门无变形等异常；（三）SVG现场监控设备运行正常，监控设备表面无积尘；（四）SVG现场监控室内无杂物堆 积；（五）排风设备运行正常，无异常声响；（六）柜门全部正常闭锁。电抗器巡视检查项 目和要求（一）设备外观完整 无损，无异物；（二）引线接触良好，接头无过热，各连接引线无发热、变色；
13、（三）外包封表面清洁、无裂纹，无爬电痕迹，无油漆脱落现象；（四）无动物巢穴等异物堵塞通风道；（五）支柱绝缘子金属部位无锈蚀，支架牢固，无倾斜变形，无明显污染情况；（六）无异常振动和声响；（七）场地清洁无杂物，无杂草；保护、计量、直流、（一）柜面标志牌名称、编号齐全，外观完好；通讯柜巡视检查项 目和要求（二）柜内无异常声响，柜体和柜门无变形等异常；（三）运行信号显示正常，一般无报警信号；（四）保护硬压板连接可靠，无偏移 现象；（五）定期 核对保护定值，无改变或误差；（六）控母和合母电压正常、稳定，无波动；浮充电流正常，无波动；（七）蓄电池 组外观良好，无朦胀、酸蚀现象；连接电缆无过热、变色；（八
14、）柜内布线整齐，无乱拉、未绑扎线缆；（九）二次接线排无电蚀、灼烧痕迹；（+）柜内照明正常；（十一）柜内防火封堵完好：（十二）柜门全部正常闭锁。变电站各室巡视检 查项目和要求（一）室内安全标示齐全，外观完好；（二）室内保持卫生清洁，无杂物堆 积；（三）照明齐全、无损坏；（四）室内无刺激性异味，无异常；（五）室内温度 正常，通风设备完好；（六）室内屋顶无漏 水，墙皮无开裂、脱落；（七）消防器材完整、齐全，符合安规要求；灭火器数量正确，有定期巡检记录；（八）挡小动物板无破损。特殊巡视检查项目（一）设备新投运及大修后，72小时内巡视周期应缩短；和要求（二）设备经过检修、改造或长期 停用后重新投 入系
15、统运行;（三）设备负荷有显著增加或设备缺 陷 近期 有发展迹象； （四）恶劣气候下加强重点巡视L大风天气时，重点检查引线摆动情况及有无搭挂杂物；2 .大雾天气时，重点检查瓷瓶、绝缘子有无放电、打火现象；一3 .雷雨天气时，重点检查瓷瓶、绝缘子有无放电；4 .大雪天气时，重点检查积雪融化情况，检查接头发热部位，及时处理积雪、悬冰；5 .温度骤变时，重点检查注油设备油位变化及设备有无渗漏油等情况；（五）高峰 负荷期 间，增加巡视次数，监视设备温度，触头、引线接头，特别是限流元件 接头有无过热现象，设备有无异常声音；（六）短路故障跳闸后，检查隔离开关的位置是否正确，各附件有无变形，触头、引线接头 有无过热、松动现象，断路器内部有无异音；（七）法定节假日和上级通知 有重要供电任务期 间增加巡视次数。附件二:场区输变电设备巡检项目及要求箱式变压器巡视项 目和要求（一）箱式变压器外标识牌名称、编号齐全，外观完好；（二）箱式变压器本体外清洁无油污，表面漆皮无脱落现象，箱变上部无杂物，
