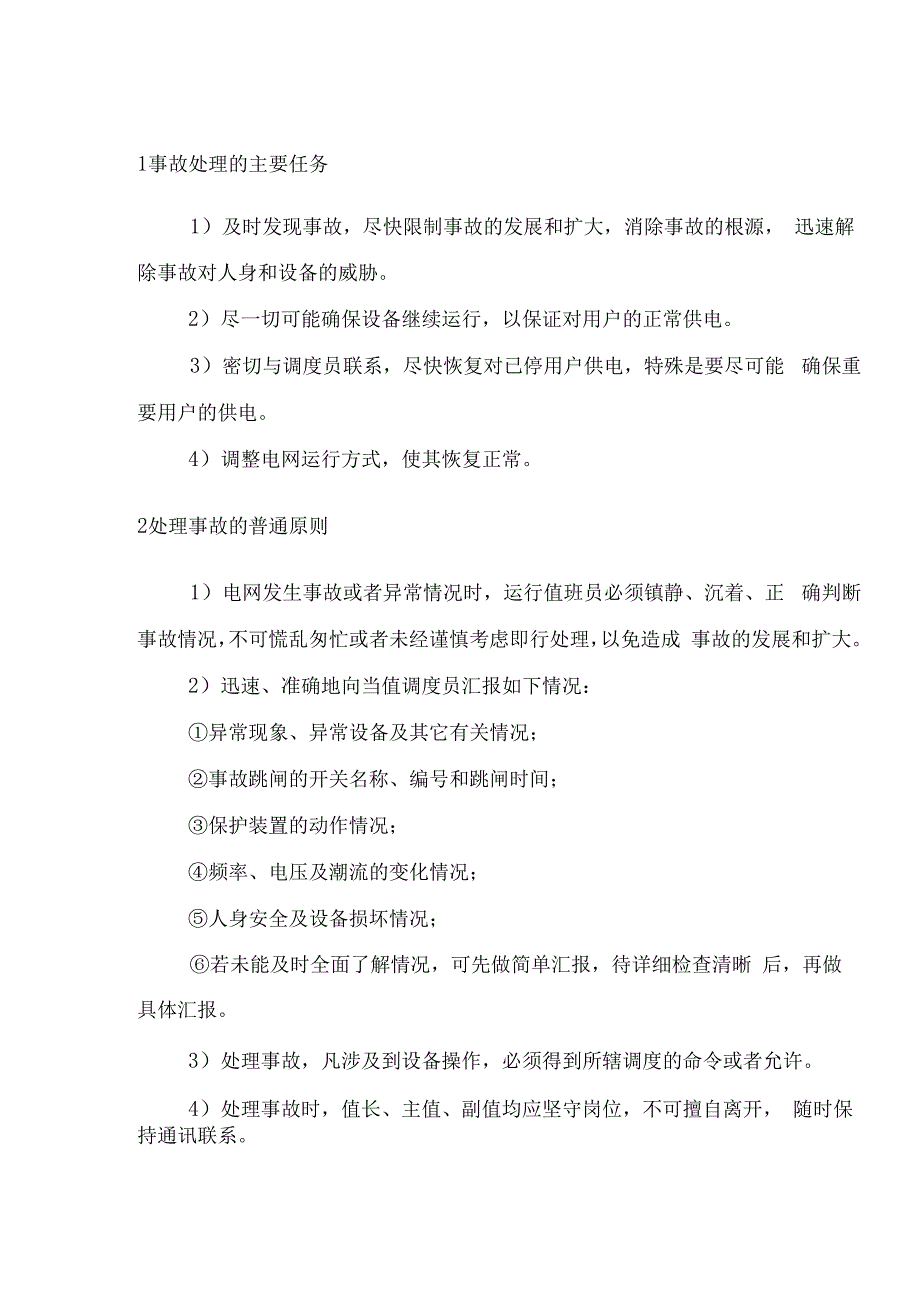

1、1事故处理的主要任务1）及时发现事故，尽快限制事故的发展和扩大，消除事故的根源， 迅速解除事故对人身和设备的威胁。2）尽一切可能确保设备继续运行，以保证对用户的正常供电。3）密切与调度员联系，尽快恢复对已停用户供电，特殊是要尽可能 确保重要用户的供电。4）调整电网运行方式，使其恢复正常。2处理事故的普通原则1）电网发生事故或者异常情况时，运行值班员必须镇静、沉着、正 确判断事故情况，不可慌乱匆忙或者未经谨慎考虑即行处理，以免造成 事故的发展和扩大。2）迅速、准确地向当值调度员汇报如下情况：异常现象、异常设备及其它有关情况；事故跳闸的开关名称、编号和跳闸时间；保护装置的动作情况；频率、电压及潮流

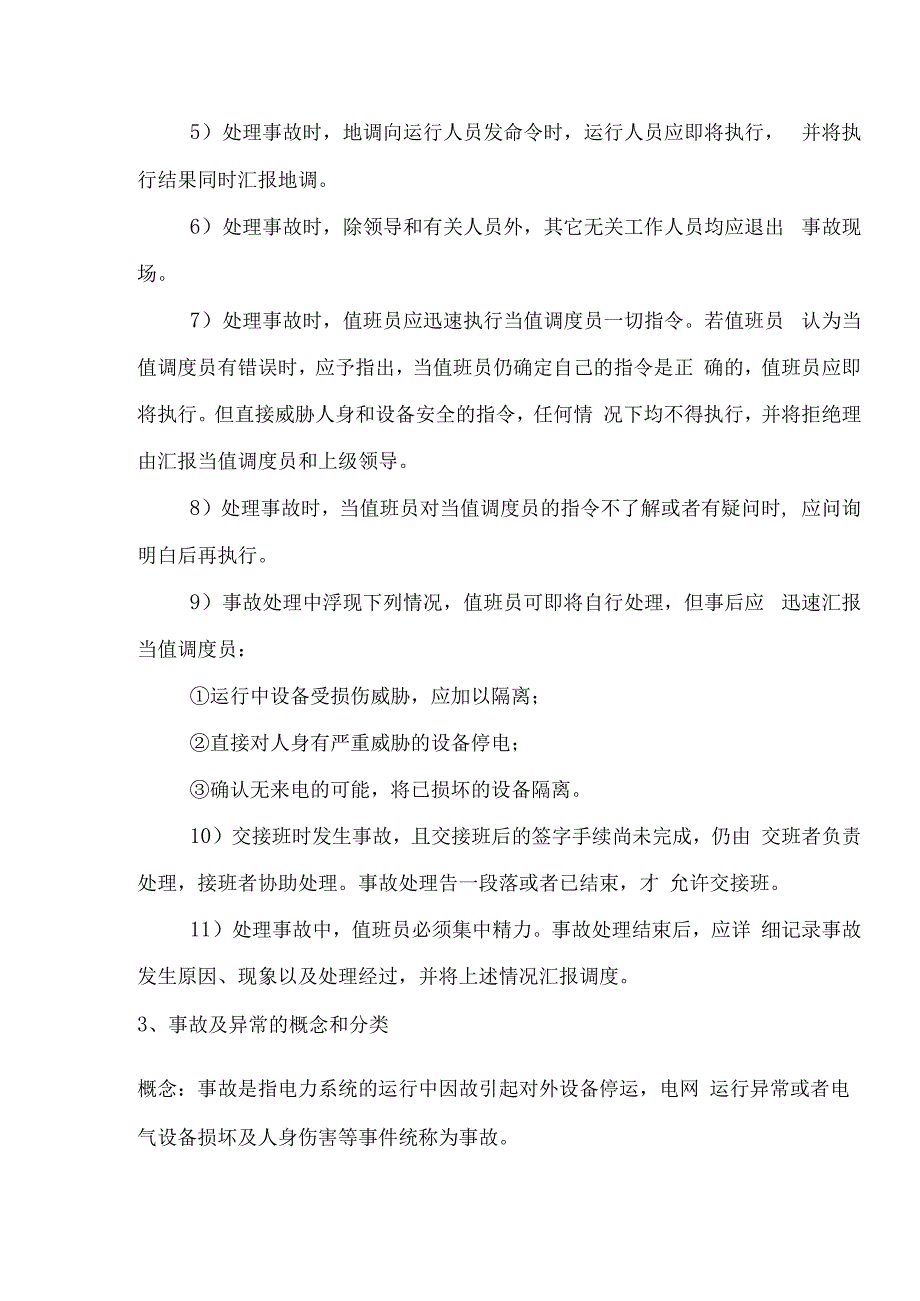

2、的变化情况；人身安全及设备损坏情况；若未能及时全面了解情况，可先做简单汇报，待详细检查清晰 后，再做具体汇报。3）处理事故，凡涉及到设备操作，必须得到所辖调度的命令或者允许。4）处理事故时，值长、主值、副值均应坚守岗位，不可擅自离开， 随时保持通讯联系。5）处理事故时，地调向运行人员发命令时，运行人员应即将执行， 并将执行结果同时汇报地调。6）处理事故时，除领导和有关人员外，其它无关工作人员均应退出 事故现场。7）处理事故时，值班员应迅速执行当值调度员一切指令。若值班员 认为当值调度员有错误时，应予指出，当值班员仍确定自己的指令是正 确的，值班员应即将执行。但直接威胁人身和设备安全的指令，任何
3、情 况下均不得执行，并将拒绝理由汇报当值调度员和上级领导。8）处理事故时，当值班员对当值调度员的指令不了解或者有疑问时, 应问询明白后再执行。9）事故处理中浮现下列情况，值班员可即将自行处理，但事后应 迅速汇报当值调度员：运行中设备受损伤威胁，应加以隔离；直接对人身有严重威胁的设备停电；确认无来电的可能，将已损坏的设备隔离。10）交接班时发生事故，且交接班后的签字手续尚未完成，仍由 交班者负责处理，接班者协助处理。事故处理告一段落或者已结束，才 允许交接班。11）处理事故中，值班员必须集中精力。事故处理结束后，应详 细记录事故发生原因、现象以及处理经过，并将上述情况汇报调度。3、事故及异常的概

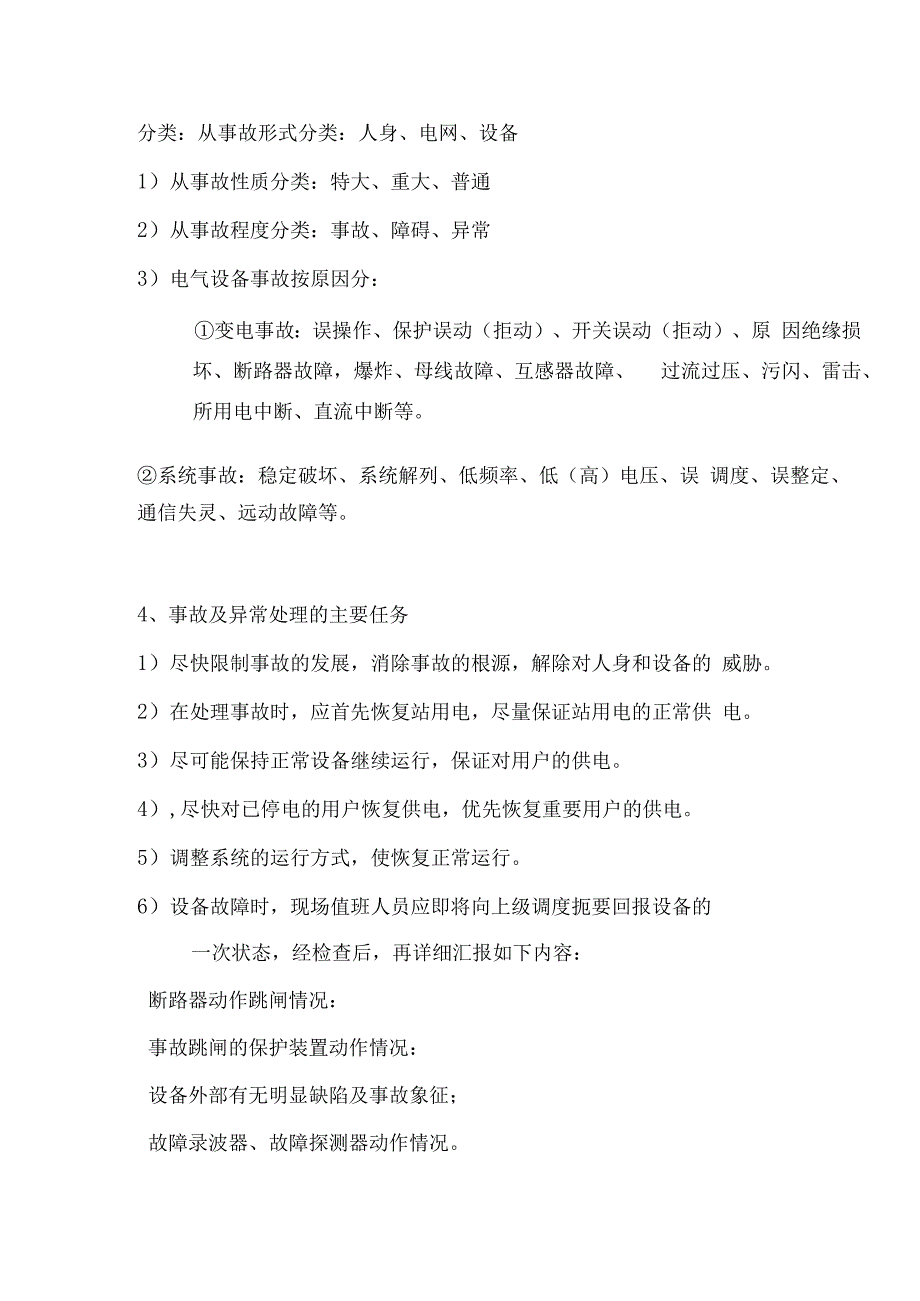

4、念和分类概念：事故是指电力系统的运行中因故引起对外设备停运，电网 运行异常或者电气设备损坏及人身伤害等事件统称为事故。分类：从事故形式分类：人身、电网、设备1）从事故性质分类：特大、重大、普通2）从事故程度分类：事故、障碍、异常3）电气设备事故按原因分：变电事故：误操作、保护误动（拒动）、开关误动（拒动）、原 因绝缘损坏、断路器故障，爆炸、母线故障、互感器故障、 过流过压、污闪、雷击、所用电中断、直流中断等。系统事故：稳定破坏、系统解列、低频率、低（高）电压、误 调度、误整定、通信失灵、远动故障等。4、事故及异常处理的主要任务1）尽快限制事故的发展，消除事故的根源，解除对人身和设备的 威胁。2
5、）在处理事故时，应首先恢复站用电，尽量保证站用电的正常供 电。3）尽可能保持正常设备继续运行，保证对用户的供电。4）,尽快对已停电的用户恢复供电，优先恢复重要用户的供电。5）调整系统的运行方式，使恢复正常运行。6）设备故障时，现场值班人员应即将向上级调度扼要回报设备的一次状态，经检查后，再详细汇报如下内容：断路器动作跳闸情况：事故跳闸的保护装置动作情况：设备外部有无明显缺陷及事故象征；故障录波器、故障探测器动作情况。5、电气设备故障的基本现象1）有较大的电气量变化，电流增大或者减小，电压降低或者升高， 频率降低或者表计严重颤动：2）站内短路事故有较大的爆炸声，甚至燃烧，设备由故障痕迹，如，设备
6、损坏，绝缘损坏，断线，设备上由电弧烧伤痕迹或者瓷瓶闪络痕迹，室内故障有较大的浓烟，注油设备浮现喷油。变形焦味、火灾等；3）保护及自动装置启动，并发出相应的事故或者预告信号，故录装置启动并开放；4）开关动作调整，事故音响启动；5）照明浮现异常（短时暗、闪光。熄灭或者闪亮）。6、事故及异常处理的要求及规定1）变电站事故及异常的处理，必须严格遵守电业安全工作规程。调度规程、现场运行规程。现场异常运行及事故处理规程，以及各级技术管理部门有关规章制度。安全和防反事故措施的规定。、2） 事故及异常处理过程中，运行人员应沉着果断，认真监视表计、信号指示并做好记录，对设备的检查要认真子细，正确判 断故障的外围
7、及性质，回报术语准确简明。3） 为了防止事故扩大，在紧急情况下科不需等待调度指令而自行 处理的项目有：将已损坏的设备隔离将直接威胁人身或者设备安全的设备停电；当站用电停电时恢复其电源；电压互感器空气开关跳闸或者保险熔断时，可将有关保护或者自动装 置停用，以便更换保险或者试送空气开关恢复交流电压； 断路器由于误碰跳闸（系统联络线断路器除外），可将断路器即将合 上，然后向调度汇报。当确认电网频率、电压等参数达到自动装置整定动作值而断路器未动 作时，应即将手动断开应跳的断路器；当母线失压时，将连接该母线上的断路器断开。7、处理事故及异常的顺序、1）检查主控室表计指示和信号指示。断路器变位指示。光字牌
8、报 警信号情况，正确区分一、二次设备的故障，将故障基本情况 及时汇报给调度2）子细检查并记录继电保护及自动装置动作情况，到设备区检查断路器的实际位置3）即将采取必要的应急措施，如复归跳闸开关控制把手，投入备 用电源或者设备，恢复所用电，中性点切换，投入备用冷却器, 停用可能误动的保护，自动装置等，异常及事故对人身和设备 有严重威胁时应即将切除，必要时住手设备的运行。4）根据保护动作情况分析，准确判断异常及事故的性质和影响的 范围，对已动作保护范围内的设备进行子细认真地查找，直至 找到故障点。将保护动作情况及查找，紧急处理情况汇报调度。5）迅速隔离一二次设备故障，隔离故障要有明显的断开点。对保护
9、和自动装置未动作的设备，应手动执行。对未直接受到影响 的系统及设备，应尽量保持设备的继续运行。6）在调度的统一指挥下，恢复未故障设备送电或者运行方式。7）将故障设备停电，在通知检修人员到达之前，运行人员应做好工作现场的安全措施。注意：除必要的应急处理外，异常及事故处理的全过程应在调度的 统一指挥下进行；现场规程上由特殊规定的应按规程要求执行。异常及事故发生的各信号。表计指示保护及自动装置动作情况。运 行人员检查及处理过程，均应详细记录，并按规定登记。8、事故及异常处理的组织原则1）各级当班调度是事故处理的指挥人，当班值班负责人是异常及事故处理的领导，全体运行值班员服从当值值班负责人统一分 配和
10、指挥。2）发生异常及事故时候，运行值班人员应坚守岗位，各负其责， 正确执行当班调度和值班长的命令，发现异常，应子细查找， 及时向调度和值班长汇报。3）在交班过程中发生故障时，应由交班人员负责处理事故，接班 人在上值负责人的指挥下协助处理事故。4）事故处理时，非事故单位或者其他非事故处理人员应即将离开主 控室和事故现场，并不得占用通讯电话，如果值班人员不能与 调度员取得联系，应按照有关规定进行处理，另一方面应尽可 能的与调度取得联系。5）事故处理完毕后，应将事故情况详细记录，并按规定报告。9、事故及异常处理的注意事项1）事故时保证站用电站用电是变电站操作。监控、通讯的保证，特殊是没有蓄电池的 变
11、电站，或者蓄电池不能正常运行时，站用电的地位更显重要。失去 站用电，可能导致失去操作电源，失去通讯调度电源，失去变压器 的冷却系统电源，将使得事故处理更艰难，若在规定时间站用电不 能恢复，会使得事故范围扩大，直至损坏设备。事故处理时，应设 法保证站用电不失压，事故时尽快恢复站用电。2）准确判断事故性质和影响范围充分利用保护和自动装置动作提供的信息，对事故进行初判。通过对设备子细检查，设法找到故障点位置。对装有自动装置的，如果自动装置应动而未正确动作，运行人员可以 手动执行一次。在不影响是否处理且不影响停送电的情况下，应尽可能保留事故现场 和故障设备的原状，以便于故障的查找。10、事故及异常处理
12、的注意事项3）限制事故的发展和扩大对故障初判后，运行人员迅速到相应的设备处进行子细的查找 和检查，若浮现冒、着火、持续异味、火灾及危机设备、人身安全的 情况；事故紧急处理中的操作，应注意防止误使系统解列或者非同期 并列；未经隔离，不能匆忙进行恢复送电操作注意故障后电源、变压器的负荷能力，加强监视，及时联系调 度消除过负荷4）恢复送电防止误操作5）运行人员在恢复送电时要分清故障设备的影响范围，对于经判断无故障的设备，有条不紊的恢复送电，对故障点范围内的设 备，先隔离故障，然后恢复送电，防止故障处理过程中的误操 作导致故障的扩大。二、断路器故障的处理1、断路器控制回路断线：1）电磁机构的开关弹簧未
13、储能、储能未满或者液压气压降低至闭锁值。2）分、合闸回路断 线、接线端子松动、断线等；3）分、合闸线圈断线；4）分闸位置或者合闸位置继电器烧端；5）控制保险熔断或者松动等。另：1）直流电压低2）断路器机构卡涩；3）直流多点接地4）控制方 式不对应等情况可导致断路器拒动。1、控制回路断线的处理当断路器处于合闸位置时，断路器控制回路断线是很危（Wei） 险的，一旦一次系统中浮现故障，断路器拒动将导致事故扩大，因此 必须尽快处理。由于控制回路断线的情况比较复杂，应分情况分别处理。处理 过程中应注意i .若短期内能处理恢复，尽快恢复；ii .短期内不能处理，及时汇报调度iii .通过倒母线，旁路等方式
14、将回路断开，将故障断路器停电 检修。2、断路器机构异常的处理规定一：开关因本体或者操作机构异常浮现“合闸闭锁”，首先停用该 开关的合闸保险，按现场规程、规定进行处理，仍无法消除故障，则 用旁路开关代替运行。1）开关浮现合闸闭锁，将给系统和设备带来威胁，如不及时处理， 还可能发展到跳闸闭锁。因此应尽快处理，不影响运行设备， 可停电处理。2）应设法使开关恢复正常。如无法恢复，应停电处理。因开关已 达不到分、合闸的要求，应停用合闸保险，防止误合。规定二：开关因本体或者操作机构异常浮现“跳闸闭锁”应停用开关的跳闸电源。并按现场规程、规定进行处理，仍无法消除故障，则采取以下措施：1）若为一个半开关接线方
15、式，可用刀闸远方操作，解本站组成的 环，解环前确认环内所有开关在合闸位置。2）其他接线方式用旁路开关代故障开关，用刀闸解环。解环前取下旁路开关跳闸电源。无法用旁路开关代故障开关时，将故障 开关所在母线上的其他开关倒至另一母线后，用母联开关断开 故障开关。3断路器机构异常的处理开关浮现跳闸闭锁对系统是非常危（Wei）险的，如此时该开关所 接设备发生故障，将造成事故扩大，甚至使系统稳定破坏。因开关 已达不到跳闸的要求，应即将停用跳闸保险，防止误跳（误跳的后果 是浮现慢分和熄弧能力不够）。在这种情况下，为了减少操作和设备 停电，允许作短期处理，如无法恢复，应尽快停电处理。停电的方 法是用刀闸解环（包括用旁路带后，用刀闸解环），或者用母联开关 串带后，用母联开关停电。4、断路器“偷跳”的处理断路器“偷跳”即断路器误跳闸，是指一次系统中未发生故障，因人 为因素或者保护装置、操作机构异常导致的开关误跳闸。断路器“偷跳”的现象较为复杂，要准确判断，必须抓住“偷跳”的特征, 即一次系统中未发生故障，才干正确区分“偷跳”与断路器正常保护动 作跳闸。普通说来，若开关跳闸伴有有系统冲击、表计的冲击摆动、照明蓦地 变暗、电压蓦地下降、设备的
