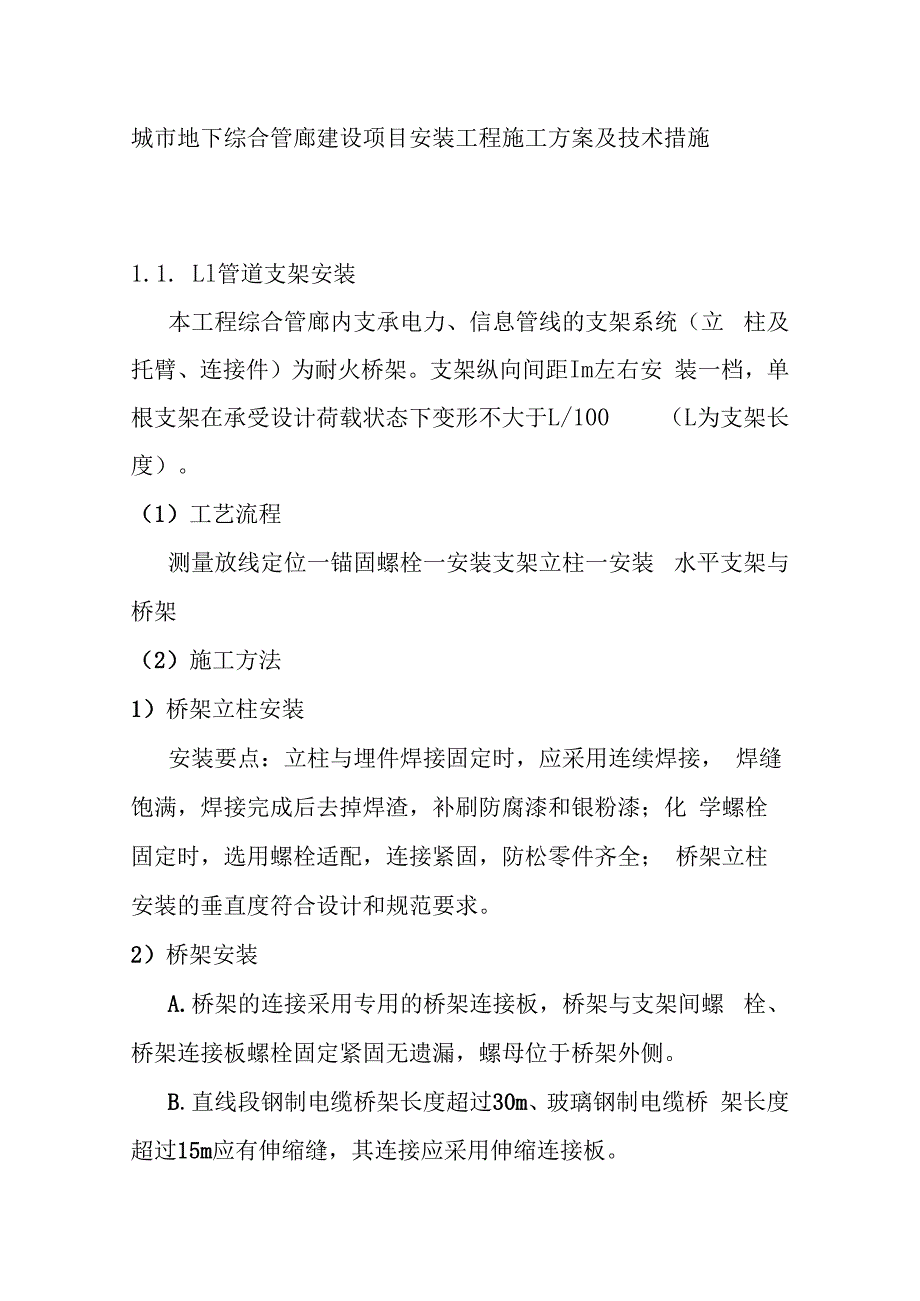

1、城市地下综合管廊建设项目安装工程施工方案及技术措施1.1. Ll管道支架安装本工程综合管廊内支承电力、信息管线的支架系统(立 柱及托臂、连接件)为耐火桥架。支架纵向间距Im左右安 装一档,单根支架在承受设计荷载状态下变形不大于L/100 (L为支架长度)。(1)工艺流程测量放线定位一锚固螺栓一安装支架立柱一安装 水平支架与桥架(2)施工方法1)桥架立柱安装安装要点:立柱与埋件焊接固定时,应采用连续焊接, 焊缝饱满,焊接完成后去掉焊渣,补刷防腐漆和银粉漆;化 学螺栓固定时,选用螺栓适配,连接紧固,防松零件齐全; 桥架立柱安装的垂直度符合设计和规范要求。2)桥架安装A.桥架的连接采用专用的桥架连接

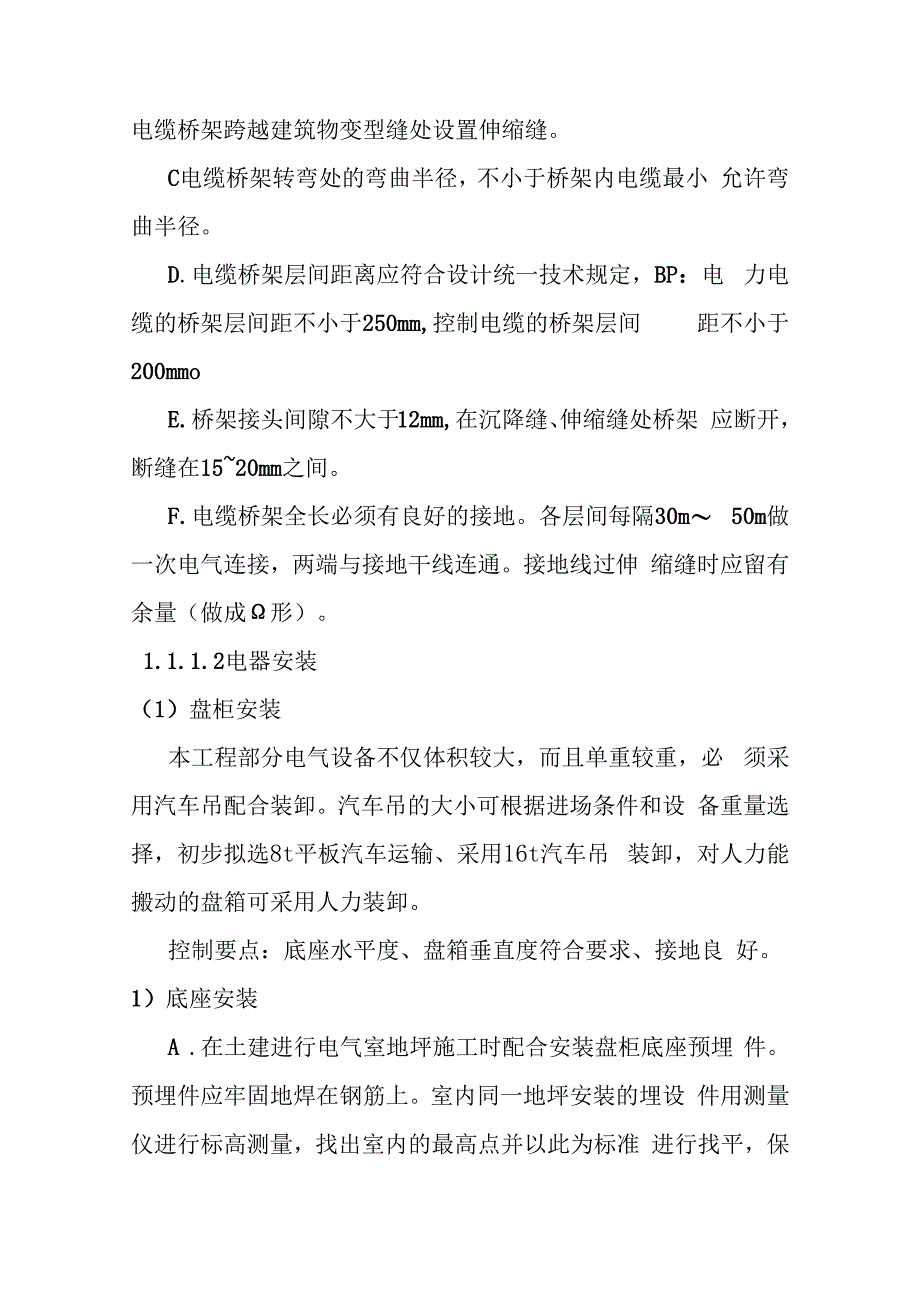

2、板,桥架与支架间螺 栓、桥架连接板螺栓固定紧固无遗漏,螺母位于桥架外侧。B.直线段钢制电缆桥架长度超过30m、玻璃钢制电缆桥 架长度超过15m应有伸缩缝,其连接应采用伸缩连接板。电缆桥架跨越建筑物变型缝处设置伸缩缝。C电缆桥架转弯处的弯曲半径,不小于桥架内电缆最小 允许弯曲半径。D.电缆桥架层间距离应符合设计统一技术规定,BP:电 力电缆的桥架层间距不小于250mm,控制电缆的桥架层间 距不小于200mmoE.桥架接头间隙不大于12mm,在沉降缝、伸缩缝处桥架 应断开,断缝在1520mm之间。F.电缆桥架全长必须有良好的接地。各层间每隔30m 50m做一次电气连接,两端与接地干线连通。接地线过

3、伸 缩缝时应留有余量(做成形)。1.1.1.2电器安装(1)盘柜安装本工程部分电气设备不仅体积较大,而且单重较重,必 须采用汽车吊配合装卸。汽车吊的大小可根据进场条件和设 备重量选择,初步拟选8t平板汽车运输、采用16t汽车吊 装卸,对人力能搬动的盘箱可采用人力装卸。控制要点:底座水平度、盘箱垂直度符合要求、接地良 好。1)底座安装A .在土建进行电气室地坪施工时配合安装盘柜底座预埋 件。预埋件应牢固地焊在钢筋上。室内同一地坪安装的埋设 件用测量仪进行标高测量,找出室内的最高点并以此为标准 进行找平,保证底座高度一致。B.盘柜底座采用8#槽钢制作,下料前应对槽钢进行平整 校直,然后按所需尺寸用

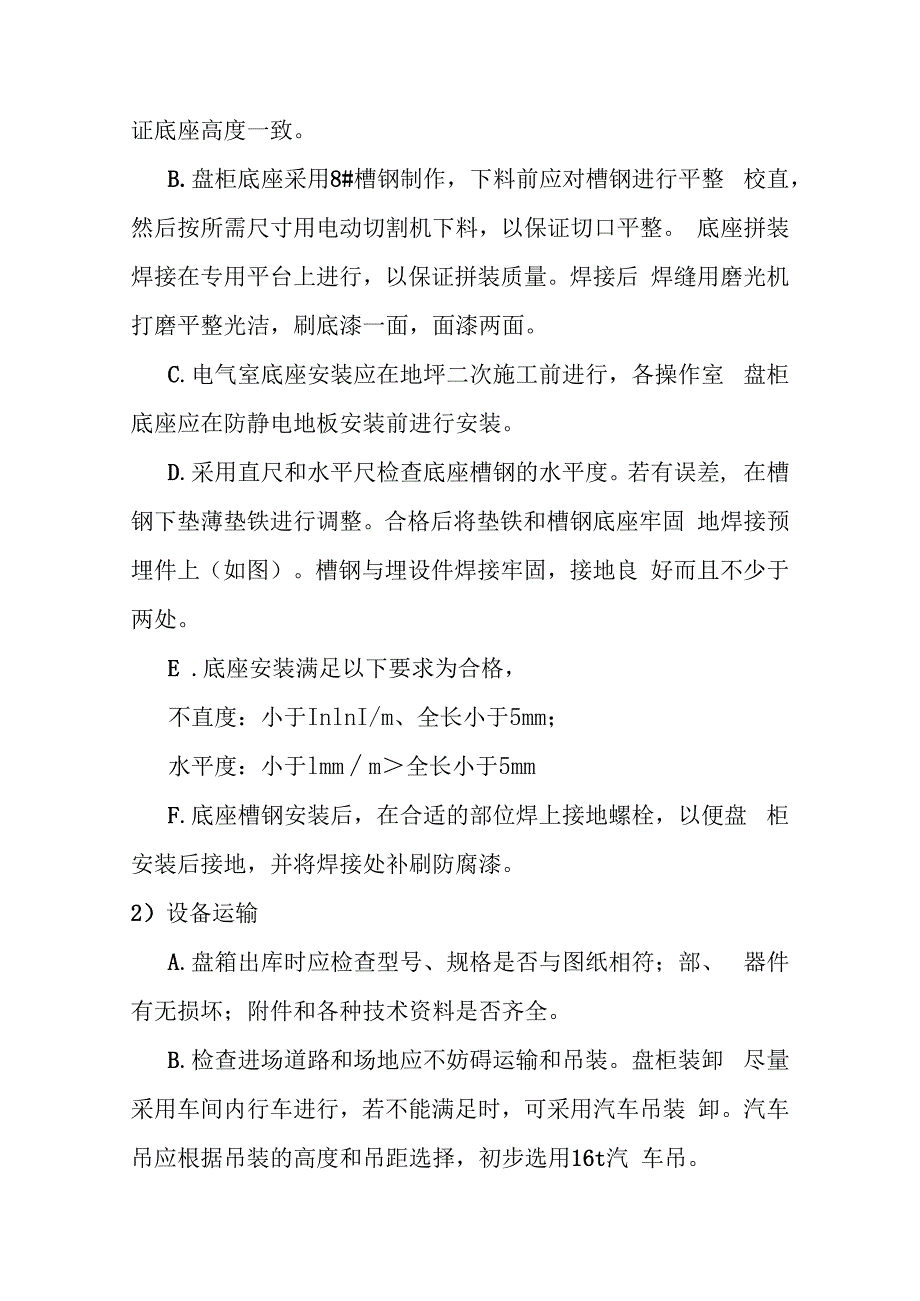

4、电动切割机下料,以保证切口平整。 底座拼装焊接在专用平台上进行,以保证拼装质量。焊接后 焊缝用磨光机打磨平整光洁,刷底漆一面,面漆两面。C.电气室底座安装应在地坪二次施工前进行,各操作室 盘柜底座应在防静电地板安装前进行安装。D.采用直尺和水平尺检查底座槽钢的水平度。若有误差, 在槽钢下垫薄垫铁进行调整。合格后将垫铁和槽钢底座牢固 地焊接预埋件上(如图)。槽钢与埋设件焊接牢固,接地良 好而且不少于两处。E .底座安装满足以下要求为合格,不直度:小于InlnI/m、全长小于5mm;水平度:小于lmmm全长小于5mmF.底座槽钢安装后,在合适的部位焊上接地螺栓,以便盘 柜安装后接地,并将焊接处补刷

5、防腐漆。2)设备运输A.盘箱出库时应检查型号、规格是否与图纸相符;部、 器件有无损坏;附件和各种技术资料是否齐全。B.检查进场道路和场地应不妨碍运输和吊装。盘柜装卸 尽量采用车间内行车进行,若不能满足时,可采用汽车吊装 卸。汽车吊应根据吊装的高度和吊距选择,初步选用16t汽 车吊。C.采用汽车将盘箱从仓库将运抵现场。运输时除要用绳 索封车外,盘箱间还应垫以泡沫塑料或塑料薄膜以保护柜面 油漆。D.吊装设备时应利用盘柜四角上的吊环作吊点,无吊环 的盘箱采用两根钢丝绳兜底吊装,禁止用1根钢丝绳对角吊 装,以免使设备框架变形。E.卸车后用液压车运至安装地点。该小车重心低,四周 可采用人力保护和推动。运

6、输方便。3)盘柜安装A.盘箱进场后,首先测量盘箱底部的安装螺孔,根据螺 孔尺寸在底座槽钢上钻孔,严禁氧割开孔,以免损坏盘面油 漆或发生意外事故。B.安装前再次确认盘箱的型号规格应正确,然后按顺序 进行安装。移动时只能用撬杠拨动,不许直接锤打屏柜,防 止柜架变形和漆面受损。C.采用钢板尺和线垂检查盘箱的垂直度(如图所示),若 有误差可在柜角处垫薄钢板进行调整。D.盘箱与基础槽钢或屏柜间采用镀锌螺栓连接(业主要 求和手车式柜除外),并用截面不小于25mm2的黄绿铜芯导 线将盘箱与底座接地。E.柜内母线在盘柜就位后安装,母线安装应符合相关规 范要求。F.抽屉式低压柜安装后,还应满足以下要求:a.抽屉

7、推拉应灵活轻便,无卡阻碰撞现象,动静触头的中 心线一致,触头接触紧密。二次回路辅助开关的切换接点动 作准确、接触可靠,机械闭锁装置动作准确可靠。b,控制电缆位置不妨碍抽屉的进出,固定牢固;柜内照明 齐全,安全隔离板开启灵活,抽屉与柜体接地触头接触紧密。G.安装后经检查符合表9.4-15要求为合格:9.4-15盘柜安装允许偏差表序屏柩安装检杳项目充许偏差1垂直唐(每m)1. 5 mm2水平度相邻两盘顶部2mm成列母顶部5mm3不平度相邻两盘边lmm成列而5mm1盘间接缝2mmH.对嵌在墙内的暗装配电箱(如照明配电箱),应在土建 砌墙时配合预留配电箱安装位置,在土建墙面装饰时配合将 配电箱安装到墙

8、内,其板面应露出墙面,且与墙面平齐。L设备进场后,电气室设专人值班,凭证出入。并经常打 扫卫生,保持室内清洁。对贵重精密设备盖上塑料薄膜进行 保护。J.电缆敷设完毕,柜内孔洞及时封堵,防止灰尘或潮气进 入。变压器安装实施要点:运输、安装、吊芯过程的设备保护。1)安装前的检查A.检查变压器型号、容量、电压等级、变比、联接组别 是否与设计相符。B.外观检查有无锈蚀及机械损伤,连接螺栓是否紧固齐 全、密封是否良好、瓷瓶有无裂纹。检查随机附件是否完好、 随机资料是否完整齐全。C.变电室土建施工应已完成,屋面防水层完好、门窗齐 全。变压器基础钢板已安装完毕,间距和水平度符合要求。D.测定变压器安装位置,

9、确定变压器的安装方向及中心 位置。安装前对现场进行清理,拆除影响吊装的障碍物。 2)运输及吊装A.运输变压器的道路应平整,无剧烈凹凸起伏,途中应 无影响运输的障碍物,特别要检查运输道路上的涵洞、天桥、 架空线或其它障碍物的净空高度要满足变压器的运输高度, 否则应绕道或采取其它措施。所经的桥梁应能满足变压器的 运输重量。B.根据变压器重量、现场条件和吊装距离合理选择起吊 机具和运输车辆。C.变压器装车后用倒链和钢丝绳封车,其底部用三角木 固定,防止运输途中变压器移位,车速控制在30kmh以内, 进入现场车速控制在15kmhoD.变压器装卸时,除了要考虑吊车的起吊角度和回旋半 径外,吊车下脚处应选

10、择坚实的地面,并进行压实处理、垫 上枕木或厚钢板,以防吊车承重后下陷。E.正式吊装前应进行试吊装,钢丝绳应挂在变压器专用 的吊耳上,将变压器吊起IOCm高度左右,检查吊车、吊具 有无异常,抱闸是否可靠等,吊装过程不得有严重冲击和振 动。3)安装就位A.安装前,变压器室土建施工和照明安装应已完成,屋 面防水层完好、门窗齐全。检查变压器基础尺寸应与变压器 底座一致,基础顶部钢板应水平,标注好变压器中心线。B .在变压器安装平面用枕木和滚筒搭设临时运输平台, 其高度与变压器基础高度一致,上面放置钢管做的滚筒。卸 车后,利用滚筒与倒链将变压器移至室内标注好的安装位 置。C .用不小于中性线截面的黄绿单

11、芯导线将变压器外壳可 靠接地,接地线要接在变压器专用螺栓上,并且紧密牢固垫 帽齐全。整个安装过程设专人指挥,防止意外事故发生。(3)电气保护管安装电气配管有明配管和暗配管两类,暗配管主要为各传动 设备基础配管、电缆沟的进出配管及照明配管,明配管主要 为控制设备线路配管。其中基础配管是施工中的重点,对电 缆敷设影响较大,安装前一定要与机械设备专业核实配管坐 标,核实电缆与管径的配合尺寸,保证配管坐标准确无误。控制要点:钢管加工煨扁度控制;配管坐标准确、安装 牢固、接地良好;明配管横平竖直、整齐美观。A.为避免电气管线与生产工艺设备或管道相碰,配管前 应与管道、机械专业进行图纸会审,确定出配管的位

12、置和标 高,并核实管径与电缆的配合尺寸,防止因设计失误导致电 缆穿管困难。B.工程采用镀锌钢管和PVC管,所有材料应有合格证书, 镀锌管表面应无锌层脱落、起皮、开裂现象,PVC管材质和 壁厚应符合设计要求。C钢管采用液压或电动弯管器煨弯,明配管弯曲半径大 于其直径的6倍;暗配管大于其直径的10倍,煨扁度均应 小于10%o采用电动套丝机对管子端部套丝,丝扣长度等于 管箍长度的1/2加23扣。套完丝后,随即清扫管口,管口 端面的毛刺用铿刀铿光,管口内壁的毛刺用电动套丝机的倒 角刀架剔除,使管口保持光滑,以免割破导线绝缘层。D.PVC管煨弯管径在25mm及其以下可以用冷煨法,将弯管弹簧(简称 弯簧)

13、插入PVC管内需要煨弯处,两手抓牢管子两头,顶在 膝盖上用手弯曲,逐步煨出所需弯度后抽出弯簧,当弯曲较 长的管子时,可将弯簧用镀锌铁丝拴牢,以便拉出弯簧。管径大于25m可以用热煨法,用电炉子、热风机等均匀 加热烘烤管子煨弯处,待管子被加热到可随意弯曲时,立即 将管子放在木板上,固定管子一头,逐步煨出所需管弯度, 并用湿布抹擦使弯曲部位冷却定型,然后抽出弯簧。不得因 煨弯使管出现烤伤、变色、破裂等现象。E.明配管路径应选择比较隐蔽的地方或平台栏杆敷设, 不能影响行走和检修。F.明钢配管采用管箍连接,暗配管在难以采用管箍连接的 地方可采用套管连接。钢管接头处用Iomm的圆钢作跨接 线。在室外露天的

14、管口要采取防水措施,如做防水弯或接入 接线箱(分线箱)内。G.钢管进配电箱、接线箱等设备采用管丝帽固定,并用 不小于4mm2铜芯导线与箱体作接地连接。所有钢管都必需 与接地系统连通。穿线前管口要加装管口帽,对电缆(导线) 进行保护。H.采用角钢支架作为配管支撑点,支架应牢固地安装在 混凝土基础或焊接在钢结构上,严禁在设备、钢结构上直接 焊接管子。L明配管均采用金属卡固定。G50以下采用“ C ”形管卡, G70以上(含G70)采用“U”形管卡固定,不得采用焊接 直接焊接固定。安装后横平竖直、整齐美观。J ,钢管与电机间的电缆穿金属软管保护,金属软管的长度 一般不大于2m;固定间距不大于1m;软

15、管采用包塑金属软 管,管接头采用锌合金接头。金属软管应可靠接地,且不得 作为电气设备的接地导体。钢管敷设完毕及时穿好铁线,穿电缆前用盲板或木楔塞住管 口,防止杂物进入管内,电缆敷设后管口用防火堵料封堵。 (4)高压电缆头制作目前,高压电缆头多采用预制冷缩式终端头,材质为硅 橡胶,具有操作简单、维护方便的特点,生产厂家也较多, 制作工艺大同小异,预制冷缩式终端头制作工艺如下: 1)剥外护套、铠装和内护套根据产品要求需要剥去8001000mm长电缆外护套,向 上留30mm长铠装,其余剥去。并将留下的铠装用锯条或铿 刀打毛,以便焊接地线;留1015mm长内护套,其余剥去。 并用PVC胶带将每相铜屏蔽带的端头临时包好,剥除电缆填 充物将三相分开。2)焊接地线,绕密封填充胶用铜扎线将接地用的铜编织带固定在电缆铠装层和三相 铜屏蔽层上,用锡焊牢,铜编织带从外护套端头向下40mm 处须预先渗锡,起防潮作用。从外护套端头向下50mm处先 绕1层填充胶,将渗锡铜编织带按在填充胶上,再在外护套 切口处绕12层填充胶至三叉口处,形成三叉口端稍大、 下端稍小的倒锥形。3)装冷缩分支手套套上冷缩分支手套至三叉口的根部,沿逆时针方向均匀 地抽掉衬管条,先抽掉尾管部分,然后再抽掉指套部分,使 冷缩手套收缩。在手套下端用橡胶自粘带包绕4层
