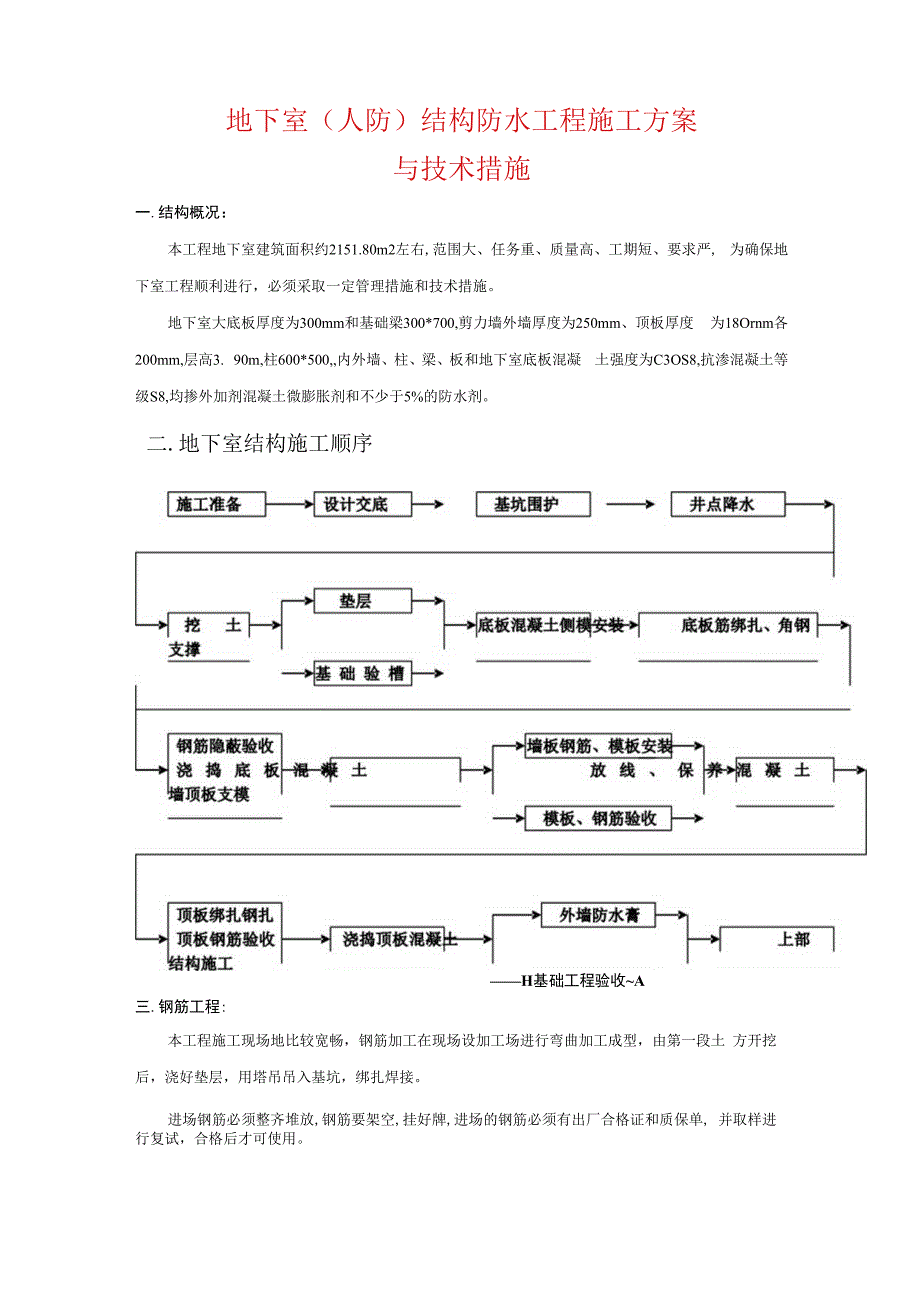

地下室(人防)结构防水工程施工方案.docx_第1页
第1页 / 共43页

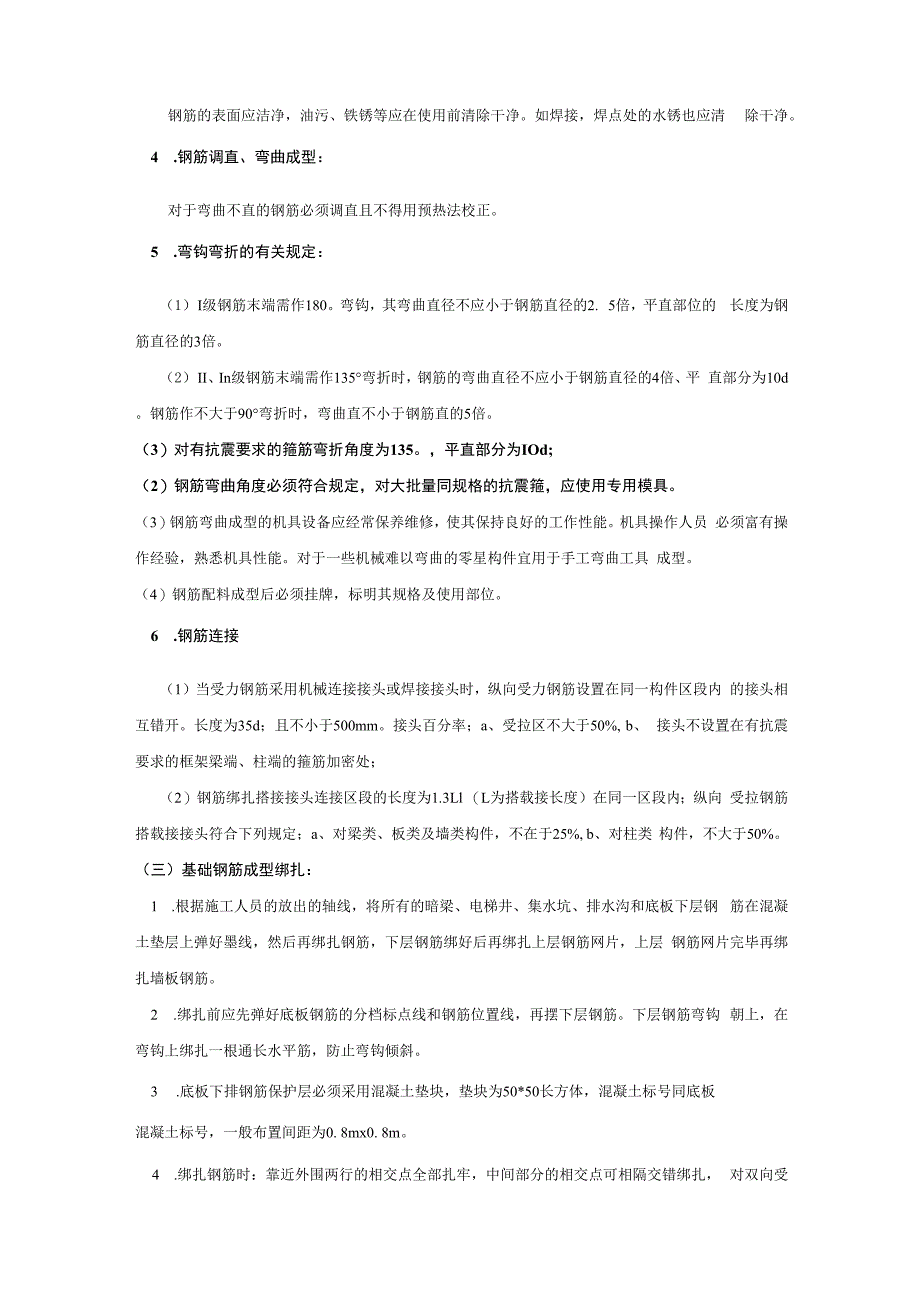

地下室(人防)结构防水工程施工方案.docx_第2页
第2页 / 共43页

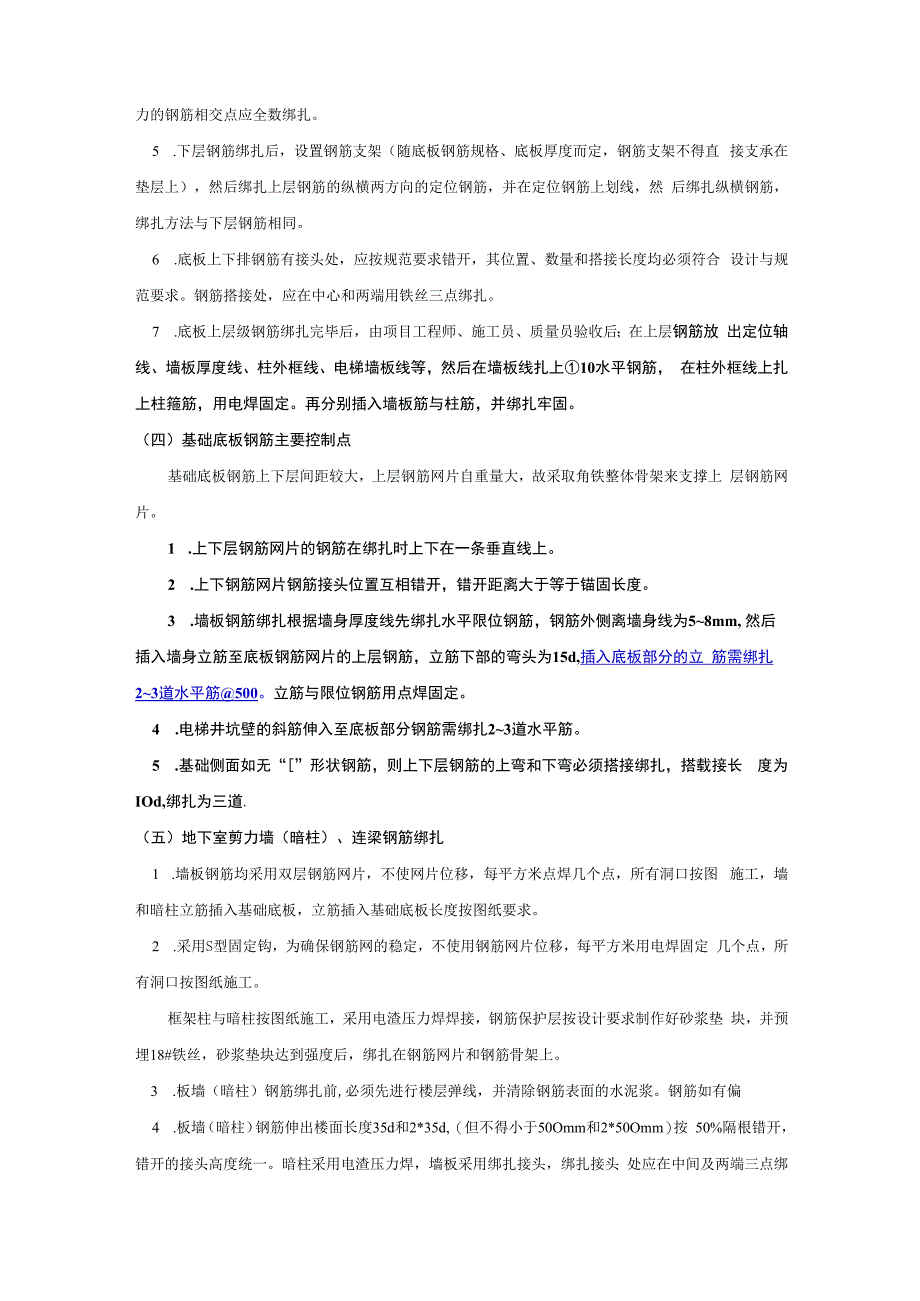

地下室(人防)结构防水工程施工方案.docx_第3页
第3页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第4页
第4页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第5页
第5页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第6页
第6页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第7页
第7页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第8页
第8页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第9页
第9页 / 共43页
地下室(人防)结构防水工程施工方案.docx_第10页
第10页 / 共43页
亲,该文档总共43页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《地下室(人防)结构防水工程施工方案.docx》由会员分享,可在线阅读,更多相关《地下室(人防)结构防水工程施工方案.docx(43页珍藏版)》请在第壹文秘上搜索。

1、地下室(人防)结构防水工程施工方案与技术措施一.结构概况:本工程地下室建筑面积约2151.80m2左右,范围大、任务重、质量高、工期短、要求严, 为确保地下室工程顺利进行,必须采取一定管理措施和技术措施。地下室大底板厚度为300mm和基础梁300*700,剪力墙外墙厚度为250mm、顶板厚度 为18Ornm各200mm,层高3. 90m,柱600*500,内外墙、柱、梁、板和地下室底板混凝 土强度为C3OS8,抗渗混凝土等级S8,均掺外加剂混凝土微膨胀剂和不少于5%的防水剂。二.地下室结构施工顺序H基础工程验收A三.钢筋工程:本工程施工现场地比较宽畅,钢筋加工在现场设加工场进行弯曲加工成型,由

2、第一段土 方开挖后,浇好垫层,用塔吊吊入基坑,绑扎焊接。进场钢筋必须整齐堆放,钢筋要架空,挂好牌,进场的钢筋必须有出厂合格证和质保单, 并取样进行复试,合格后才可使用。钢筋的表面应洁净,油污、铁锈等应在使用前清除干净。如焊接,焊点处的水锈也应清 除干净。4 .钢筋调直、弯曲成型:对于弯曲不直的钢筋必须调直且不得用预热法校正。5 .弯钩弯折的有关规定:(1) I级钢筋末端需作180。弯钩,其弯曲直径不应小于钢筋直径的2. 5倍,平直部位的 长度为钢筋直径的3倍。(2) II、In级钢筋末端需作135弯折时,钢筋的弯曲直径不应小于钢筋直径的4倍、平 直部分为10d。钢筋作不大于90弯折时,弯曲直不

3、小于钢筋直的5倍。(3)对有抗震要求的箍筋弯折角度为135。,平直部分为IOd;(2)钢筋弯曲角度必须符合规定,对大批量同规格的抗震箍,应使用专用模具。(3)钢筋弯曲成型的机具设备应经常保养维修,使其保持良好的工作性能。机具操作人员 必须富有操作经验,熟悉机具性能。对于一些机械难以弯曲的零星构件宜用于手工弯曲工具 成型。(4)钢筋配料成型后必须挂牌,标明其规格及使用部位。6 .钢筋连接(1)当受力钢筋采用机械连接接头或焊接接头时,纵向受力钢筋设置在同一构件区段内 的接头相互错开。长度为35d;且不小于500mm。接头百分率;a、受拉区不大于50%, b、 接头不设置在有抗震要求的框架梁端、柱端

4、的箍筋加密处;(2)钢筋绑扎搭接接头连接区段的长度为1.3Ll (L为搭载接长度)在同一区段内;纵向 受拉钢筋搭载接接头符合下列规定;a、对梁类、板类及墙类构件,不在于25%, b、对柱类 构件,不大于50%。(三)基础钢筋成型绑扎:1 .根据施工人员的放出的轴线,将所有的暗梁、电梯井、集水坑、排水沟和底板下层钢 筋在混凝土垫层上弹好墨线,然后再绑扎钢筋,下层钢筋绑好后再绑扎上层钢筋网片,上层 钢筋网片完毕再绑扎墙板钢筋。2 .绑扎前应先弹好底板钢筋的分档标点线和钢筋位置线,再摆下层钢筋。下层钢筋弯钩 朝上,在弯钩上绑扎一根通长水平筋,防止弯钩倾斜。3 .底板下排钢筋保护层必须采用混凝土垫块,

5、垫块为50*50长方体,混凝土标号同底板混凝土标号,一般布置间距为0. 8mx0. 8m。4 .绑扎钢筋时:靠近外围两行的相交点全部扎牢,中间部分的相交点可相隔交错绑扎, 对双向受力的钢筋相交点应全数绑扎。5 .下层钢筋绑扎后,设置钢筋支架(随底板钢筋规格、底板厚度而定,钢筋支架不得直 接支承在垫层上),然后绑扎上层钢筋的纵横两方向的定位钢筋,并在定位钢筋上划线,然 后绑扎纵横钢筋,绑扎方法与下层钢筋相同。6 .底板上下排钢筋有接头处,应按规范要求错开,其位置、数量和搭接长度均必须符合 设计与规范要求。钢筋搭接处,应在中心和两端用铁丝三点绑扎。7 .底板上层级钢筋绑扎完毕后,由项目工程师、施工

6、员、质量员验收后;在上层钢筋放 出定位轴线、墙板厚度线、柱外框线、电梯墙板线等,然后在墙板线扎上10水平钢筋, 在柱外框线上扎上柱箍筋,用电焊固定。再分别插入墙板筋与柱筋,并绑扎牢固。(四)基础底板钢筋主要控制点基础底板钢筋上下层间距较大,上层钢筋网片自重量大,故采取角铁整体骨架来支撑上 层钢筋网片。1 .上下层钢筋网片的钢筋在绑扎时上下在一条垂直线上。2 .上下钢筋网片钢筋接头位置互相错开,错开距离大于等于锚固长度。3 .墙板钢筋绑扎根据墙身厚度线先绑扎水平限位钢筋,钢筋外侧离墙身线为58mm, 然后插入墙身立筋至底板钢筋网片的上层钢筋,立筋下部的弯头为15d,插入底板部分的立 筋需绑扎23

7、道水平筋500。立筋与限位钢筋用点焊固定。4 .电梯井坑壁的斜筋伸入至底板部分钢筋需绑扎23道水平筋。5 .基础侧面如无“”形状钢筋,则上下层钢筋的上弯和下弯必须搭接绑扎,搭载接长 度为IOd,绑扎为三道.(五)地下室剪力墙(暗柱)、连梁钢筋绑扎1 .墙板钢筋均采用双层钢筋网片,不使网片位移,每平方米点焊几个点,所有洞口按图 施工,墙和暗柱立筋插入基础底板,立筋插入基础底板长度按图纸要求。2 .采用S型固定钩,为确保钢筋网的稳定,不使用钢筋网片位移,每平方米用电焊固定 几个点,所有洞口按图纸施工。框架柱与暗柱按图纸施工,采用电渣压力焊焊接,钢筋保护层按设计要求制作好砂浆垫 块,并预埋18#铁丝

8、,砂浆垫块达到强度后,绑扎在钢筋网片和钢筋骨架上。3 .板墙(暗柱)钢筋绑扎前,必须先进行楼层弹线,并清除钢筋表面的水泥浆。钢筋如有偏4 .板墙(暗柱)钢筋伸出楼面长度35d和2*35d,(但不得小于50Omm和2*50Omm)按 50%隔根错开,错开的接头高度统一。暗柱采用电渣压力焊,墙板采用绑扎接头,绑扎接头 处应在中间及两端三点绑扎。5 .先绑扎暗柱钢筋,施工方法同框架柱。在绑扎板墙钢筋时先用线锤把暗柱钢筋吊直, 并设二道定位水平筋把墙与暗柱固定。6 .板墙第一道水平筋及暗柱第一道箍筋离楼面高度统一为50 mm,在每处暗柱上测好标 高控制点,保证水平筋在同一水平线上。7 .板墙网片及暗柱

9、箍筋铅丝绑扎为八字形,铅丝头统一向内,不触及模板。板墙网 片除近外围两行钢筋的相交点全部扎牢外,中间部分的相交点可间隔交错扎牢。地下室外墙 板侧钢筋网片满扎。8 .板墙及暗柱“s”钩按设计图纸要求设置。9 .连梁钢筋进板墙(暗柱)锚固,且伸入板墙(暗柱)竖筋内,连梁四角可设置构造筋, 以保证梁的保护层。对于悬挑梁箍筋开口向下,且两面交叉布置。10 .墙上有洞口时,在洞口竖筋上划标高线,洞口要按设计要求加绑洞口加强筋,洞口上 下梁两端锚入墙内长度要符合设计要求。11 .墙模板安装好后,应对伸出的板墙(暗柱)钢筋进行修正,并在板面处设一道定位横 筋,与板钢筋绑扎并间隔一定距禽点焊。板墙(暗柱)网片

10、在板底位置增设垫块,间距为 0.6左右,以保证竖筋位置正确。(六)钢筋保护层见下表:序号部位保护层厚度(毫米)1底板面20板板底502墙外侧20板内侧203顶板面20板板底204梁柱30(七)框架柱钢筋绑扎I.柱钢筋在绑扎前应放线并清除钢筋表面的水泥浆,钢筋如有偏位,必须按规范要求进行校正。2 .柱子钢筋采用绑扎时,须在中间和二端用双股铅丝绑扎,绑扣向里。在立好的柱主筋 上用粉笔标出箍筋间距,然后由上往下进行箍筋绑扎。3 .柱接头的位置应相互错开,在受力钢筋直径35倍区段范围内(且不小于500mm),有 绑扎接头的受力钢筋截面面积占受力钢筋总截面面积百分率,受拉区不超过25%,受压区 不得超过

11、50%o4 .箍筋应与主筋垂直,箍筋转角与主筋交叉点均要绑扎,主筋与箍筋非转角部分的相交 点成梅花形交错绑扎。箍筋的接头应沿柱子竖向四周交叉布置,如图纸有抗震要求,柱箍筋 端头应弯成135,平直长度不小于10d。柱底、柱顶、梁柱交接处,箍筋间距应按设计要求 加密。柱箍筋加密区在柱基础顶面向上Hn/3;离梁及板面高度起始统一为Hn6,但必须2 500mm,按03G101l第40页、41页规定,梁、柱节点内柱箍筋全部贯通。5 .下层柱的主筋露出板面部分,宜套入一个箍筋(尺寸收小一个柱筋直径),以利上层柱 钢筋的搭接,当上下层柱截面有变化时,必须在混凝土浇筑前按规定尺寸收缩正确。6 .柱钢筋保护层用

12、1:1.5水泥砂浆垫块,绑扎在柱主筋外皮,间距一般为ImXlm。(八)框架梁钢筋绑扎I.先在主梁模板上按设计图纸划出箍筋的间距,然后按以下次序进行绑扎:将主筋穿好 箍筋,按以划好的间距逐个分开一固定弯起钢筋和主筋一穿次梁弯起钢筋和主筋并套好箍筋 一放主筋架立筋、次梁架立筋一隔一定时间将梁底主筋与箍筋绑扎再绑扎架立筋f再绑主筋。7 .梁中箍筋应与主筋垂直,箍筋的接头应交叉设置,箍筋转角与纵向钢筋的交叉点均应 扎牢,有抗震要求的结构箍筋弯钩应为135,梁与柱交接处钢筋锚入柱内长度应符合设计 要求。8 .梁的受力钢筋直径等于或大于25mm时,不应采用绑扎接头。应采用锥螺纹接头和套 洞冷挤压接头及闪光

13、对焊接头,接头不宜设在梁最大弯矩处。绑扎搭接处应在中间和两端三点绑扎,接头位置应相互错开。在受力钢筋35d区段范围 内(且不小于50mm),有绑扎接头的受力钢筋面面积占受力钢筋总截面面积百分率,在受 拉区不得超过25%、受压区不得超过50%。9 .纵向受力钢筋为双排或三排时,两排钢筋之间应垫设直径25mm的短钢筋。10 主梁与次梁的上部纵向钢筋相叠处,次梁钢筋应放在主梁钢筋之上。框架梁钢筋应放 在柱的纵向钢筋内侧。11 梁柱交接处箍筋间距按设计要求加密,梁箍筋加密区离柱边缘起始统一为50mm。(九)楼板钢筋绑扎1 .绑扎前将模板上垃圾杂物清除干净,用粉笔在模板上划好主筋、分布的间距。按划好 的

14、钢筋间距,先排放受力主筋,后放分布筋。每跨第一根统一离梁(墙)边为50mm。2)楼板钢筋下皮筋进入支座锚固,上皮筋在跨中1/2范围内搭接,接头50%错开。搭接 处保证三点绑扎。3)板与次梁、主梁交错处,板的钢筋在上,次梁的钢筋居中,主梁的钢筋在下。4)板绑扎一般用“八”字扣,外围两行钢筋的相交点全部绑扎,其余各点可隔点交错绑 扎,双层配筋板相交点应全部绑扎。双层钢筋网之间须设钢筋马凳。一般间距为Imxlm, 在主要施工通道处,马凳应适当加密,一般间距为60OmmX600mm。5)板的负弯矩钢筋,每点均须绑扎,并在主筋下设砂浆垫块。对雨蓬、阳台等悬挑板, 马凳撑脚长度加长至2档分布筋间距大小,以

15、有效控制负筋位置,防止变形。6)楼板洞口加筋每边一般2根,其相互间隙大于等于25mm,且应放在底层筋上。楼板 上层钢筋遇洞口位置断开时,端部做90弯钩。7)楼板钢筋面层用短钢筋2mx2m电焊固定以控制上层钢筋保护层,且在各处柱上做好 标富控制点。(十)钢筋焊接2 .钢筋闪光对焊1)焊工应经过培训、考核取得焊接合格证后,方可上岗操作。2)根据钢筋品种、直径和所用对焊机功率大小,选择不同的对焊工艺和焊接参数,并按 规定做好焊接试件,试验合格后方可进行施工。3)钢筋接头应顺直,15Omm范围内的铁锈、污物等应清除干净,两钢筋轴线偏差不得超 过 0.5mm。4)不同直径的钢筋焊接时,其直径差不宜大于2-3mm.焊接时按大直径钢筋选择焊接参 数。负温下闪光对焊,应采用弱电参数,焊接场地应搭设操作棚。5)焊接完毕,待接头处自白色变黑色,才能松开夹具,平稳取出钢筋,以免钢筋产生弯 曲,并同时敲掉焊缝的毛刺。3 .闪光对焊质量检查.钢筋闪光对焊接头外观不得有横向裂纹及明显烧伤痕迹。B.钢筋闪光对焊接头处的弯折角度不得大于4。,接头处的轴线偏移不得大于钢筋直径的 0.1倍,且不得大于2mm。C.强度检验以在同一台班内、由同一焊工完成的300个(同钢筋级别、同钢筋直径)接
