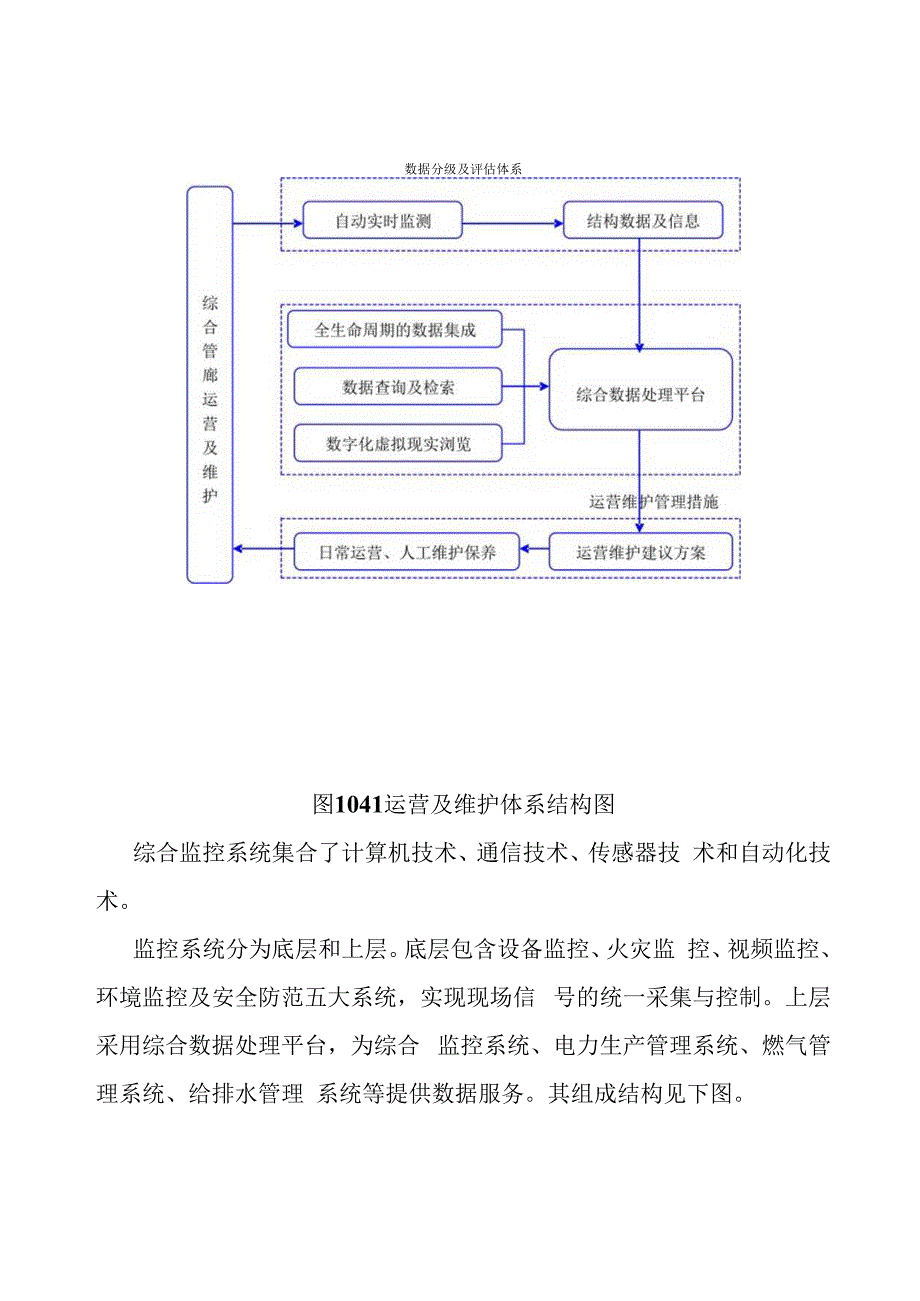

1、城市地下综合管廊PPP项目运营维护方案综合管廊运营维护是一项综合程度较高的系统性工作, 综合管廊运营维护体系由以下三个方面构成：1）稳定可靠的监控系统；2）高效准确的数据分析评估系统；3）运营维护措施。其系统结构见下图。数据分级及评估体系图1041运营及维护体系结构图综合监控系统集合了计算机技术、通信技术、传感器技 术和自动化技术。监控系统分为底层和上层。底层包含设备监控、火灾监 控、视频监控、环境监控及安全防范五大系统，实现现场信 号的统一采集与控制。上层采用综合数据处理平台，为综合 监控系统、电力生产管理系统、燃气管理系统、给排水管理 系统等提供数据服务。其组成结构见下图。综合监控系统电力

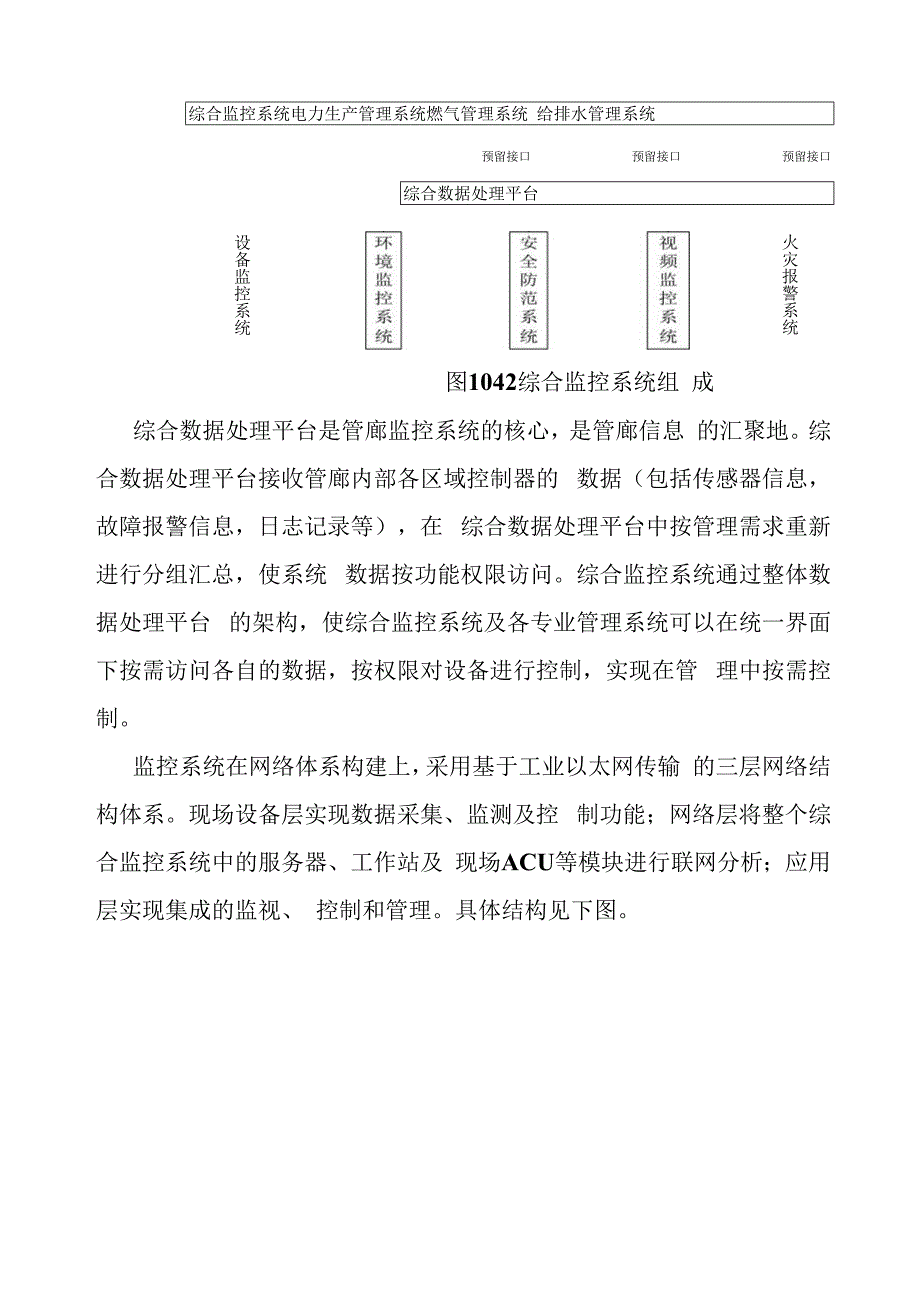

2、生产管理系统燃气管理系统 给排水管理系统预留接口预留接口预留接口综合数据处理平台设备监控系统火灾报警系统图1042综合监控系统组 成综合数据处理平台是管廊监控系统的核心，是管廊信息 的汇聚地。综合数据处理平台接收管廊内部各区域控制器的 数据（包括传感器信息，故障报警信息，日志记录等），在 综合数据处理平台中按管理需求重新进行分组汇总，使系统 数据按功能权限访问。综合监控系统通过整体数据处理平台 的架构，使综合监控系统及各专业管理系统可以在统一界面 下按需访问各自的数据，按权限对设备进行控制，实现在管 理中按需控制。监控系统在网络体系构建上，采用基于工业以太网传输 的三层网络结构体系。现场设备层
3、实现数据采集、监测及控 制功能；网络层将整个综合监控系统中的服务器、工作站及 现场ACU等模块进行联网分析；应用层实现集成的监视、 控制和管理。具体结构见下图。网络层服务器管理计算机监控计算机监控计算机网络打印机应用层密以太网交换机现场设备层ACUn路由器里警部门高速光纤环网IHllIHIl PLCE轨式工业以U 太网交换机Br,“种一液位开关 防火墙C 矽环境监控仪表 一排水泵a 配电箱8 风机 一摄像头ACUITl即I IUPSlI/OACU IQDOI IUPSlI/OACUmI/OIUPSlIUPSl图1043 监控系统网络结构体系框图现场设备层完成对管廊内环境系统的温度、湿度、氧气
4、含量、有害气体浓度，给水管道的流量等进行监测，具体见 表 10.4-1o表10.4-1ACU设备信息监测表设备监控 系统环境监测 系统安全防护 系统电力检测 系统给水管道 系统燃气管道 系统通风机CO、S02气体身份识别排水泵氧气含量视频流量监测公共照明温湿度门禁系统设备监控 系统环境监测 系统安全防护 系统电力检测 系统给水管道 系统燃气管道 系统消防设备水位检测报警系统ACU控制器分为就地模式和远程模式。就地模式用于现场设备的调试。远程模式根据综合监控系统的指令和控制器预设的程 序，对以下内容进行管理：各区间内照明配电主要开关的分合状态；故障报警监测 及自动控制状态；现场安全防范系统报警时
5、开启相应区间照 明；通风系统：机械通风装置运行状态；故障报警监测及自 动控制；当某区段氧含量过低（低于19%）,或温度过高（高 于40）,或湿度过高（高于90%）,或需人员进入进行线路 检修时，启动该区间的机械通风装置；火灾报警系统：当火灾自动报警系统传来火警信息时， 停止管廊内正在运行的机械通风装置；排水系统：排水泵运行状态、故障报警监测及自动控制, 集水坑排水泵根据水位高低控制启停。1.1.1 据分级及评估体系借助综合数据处理平台，将监控系统采集及现场人工监 测的数据进行分层整理，结合管廊生命周期内的数据，按既 定策略的深层次的分析，从全局的角度对数据进行处理与判断，得出管廊实时结构健康评
6、分，提出相应的维修和保养措 施。管廊的数据评估体系见下图。语标层沃丽j 717171一级指标 级指标一 一A底层指标 i专家评判与权重分析I专家评判 构造判断矩阵 权重计算评估指标采集与处理监测系统管廊主体结构信 息；管线信息； 环境信息；设备 信息；安全信息统计提取特征 值；无量纲化 处理；分项指 标评分管廊主体状 况；管线状 况：设备状况人工监测,测点信息评判管廊信息综合评判图1044数据评估体系框图1.1.3 运营维护方案及措施运营与维护是一项相辅相成的工作，日常巡检为维护工 作提供基础数据支持，是维护管理顺利开展的前提条件，设 施维护为综合管廊运营维护管理提供硬件保障。1.1.4 日常
7、监控运营维护管理综合管廊的日常运营维护管理采用以“集中监控”为核 心的管理模式，借助管廊综合监控系统实时掌握管廊结构参数及安全状况，巡检维修组根据监控系统提供的管廊信息统 筹安排管廊的日常巡检维护工作。1.141日常运营监控按理内容日常运营侧重于对管廊综合监控系统使用的管理，具体 从以下方面着手进行：人员安排根据管廊运营的实际情况，管廊监控中心采用三班倒24 小时全程值班工作模式，每个交接班之间应做好交接班记 录。监控系统操作值班人员应严格按照综合监控系统操作使用制度，实时 掌握监控系统的运行状态，保证系统各类运行指标参数符合 相关规定；当监控系统发现管廊内火灾、外来入侵等安全方 面的情况时，
8、及时联系上级消防或公安等部门。(3)运营维护管理记录值班人员需每天做好系统的操作记录、使用记录，故障 状况及处理记录，运营数据的统计及报出记录等。(4)数据备份工作按照监控系统数据管理制度做好系统内数据备份工作。 数据备份采用系统自动备份和人工手动备份，对于关系到系 统正常运行的重要数据，值班人员应在每天交接班时将备份 数据刻录到光盘上，做好相应的标识。1.142巡检维修管理管廊的巡检维修管理包括综合巡检和廊体维护、附属设 施、监控中心、入廊管线等。(1)综合巡检综合管廊的维护管理除了稳定可靠的监控手段、数据分 析手段外，还需要结合定期的人工综合巡检，才能做到及时 预警，防患于未然，提高管廊的
9、服务质量。综合管廊的维护管理，分为远程监控及人工综合巡检。 人工综合巡检流程见下图。图10.4-5人工综合巡检流程框图廊体维护管廊的全面巡检保证每两周不得少于一次，并根据季节及地下构筑物工程的特点，酌情增加巡查次数。当临近工程 对管廊廊体造成影响时，需酌情加强巡视，并装设牢固围栏 和警示标志，必要时设专人监护。(3)巡检内容投料口、通风口是否损坏，百叶窗是否缺失，标识是否 完整；管廊外覆土面是否正常，有无挖掘痕迹，管廊保护区 内不得有违章建筑；管廊是否出现沉降、渗水等；管廊内架 构、接地等装置是否脱落、锈蚀、变形；防火设施是否完善; 管廊内所有金属支架处于零电位，防止引起交流腐蚀，特别 加强对
10、高压电缆接地装置的监视；禁止排放、倾倒腐蚀性液 体、气体；禁止从事爆破，禁止擅自挖掘地下有管廊的城市 道路；禁止擅自打桩或者进行顶进作业以及危害综合管廊安 全的其他行为。确需进行的，施工单位应根据相关管理制度 制定施工方案，报运营维护管理中心审核同意后方可实施。 并在施工中采取相应的安全保护措施。(4)巡视问题及分级管理在巡视检查中，如发现零星缺陷，不影响正常运行，记 入缺陷记录薄内，并纳入月度维护小修计划；如发现有普遍 性的缺陷，记入大修缺陷记录薄内，并纳入年度大修计划； 巡视人员如发现有重要缺陷，立即报告运营维护管理中心并 作好记录，填写重要缺陷通知单。及时采取措施，消除缺陷。 (5)附属
11、设施综合管廊内附属系统主要包括通风系统、供电系统、照 明系统、消防系统、监控与报警系统及排水系统，上述系统 巡检内容详见下表：综合管廊巡检记录表日期：巡视人：巡视单编号：巡检内里线路表面阀门指示牌、钢结构及安全辅-TLlr - llrttLJ II Ar rLL 、n -电力电通讯电给水管再生水排水管热力管燃气管通风系照明系消防系监控系廊体结其他廊体及附属设施维修记录表故障系统里程位置故障现象故障 原因处理方 案 与结果报修时 间 /报修人维修时 间 /维修人电力通讯给水再生水热力燃气排水其他(6)监控中心监控中心操作人员应定期查看各种精密仪器仪表，做好 保养运行记录，并填写下表；综合管廊运行
12、监控记录表时间异常情况处置情况值班 人责任 人备注位置内 容损 坏 情 况处 置 方 案处置效 果处置 人入廊管线工作人员需依照相应的管理规定和工作流程，对各入廊管线进行管理，负责办理出入廊及廊内施工等各种手续。管线单位在综合管廊内进行管线重设、扩建、线路更改 等施工前，应当预先将施工方案报运营维护管理中心备案， 并填写维修记录单，巡检维修部派遣相应人员旁站。操作人 员需培训上岗，严禁没有培训的人员上岗操作。入廊登记管理表序号入廊所属入廊入廊出廊出批备注入廊管线维修记录单故障系统里程位置故障现象故障原因处理方 案 与结果报修时 间 /报修人维修时 间 /维修人电力通讯给水再生水热力燃气排水其他
