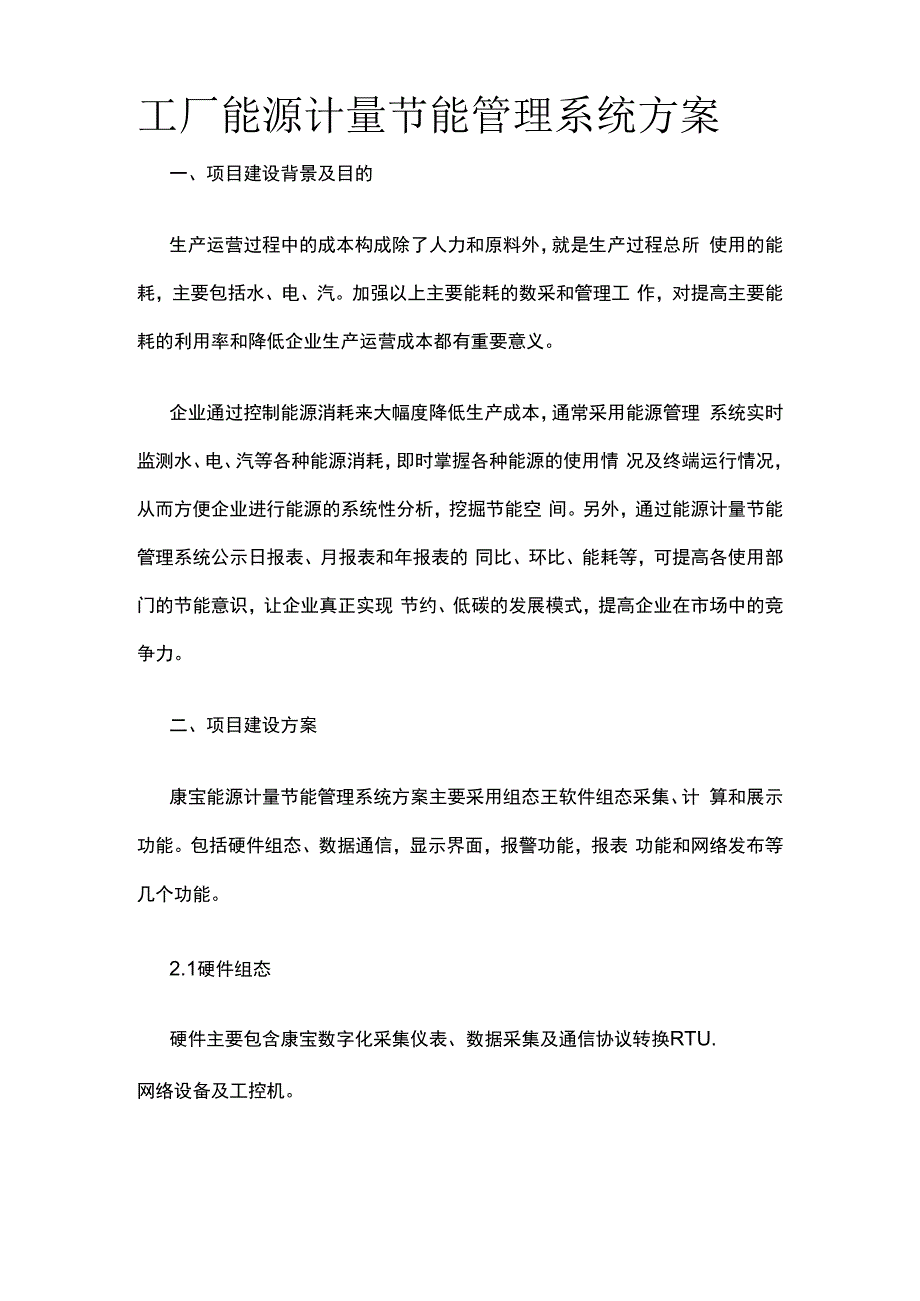

1、工厂能源计量节能管理系统方案一、项目建设背景及目的生产运营过程中的成本构成除了人力和原料外，就是生产过程总所 使用的能耗，主要包括水、电、汽。加强以上主要能耗的数采和管理工 作，对提高主要能耗的利用率和降低企业生产运营成本都有重要意义。企业通过控制能源消耗来大幅度降低生产成本，通常采用能源管理 系统实时监测水、电、汽等各种能源消耗，即时掌握各种能源的使用情 况及终端运行情况，从而方便企业进行能源的系统性分析，挖掘节能空 间。另外，通过能源计量节能管理系统公示日报表、月报表和年报表的 同比、环比、能耗等，可提高各使用部门的节能意识，让企业真正实现 节约、低碳的发展模式，提高企业在市场中的竞争力。

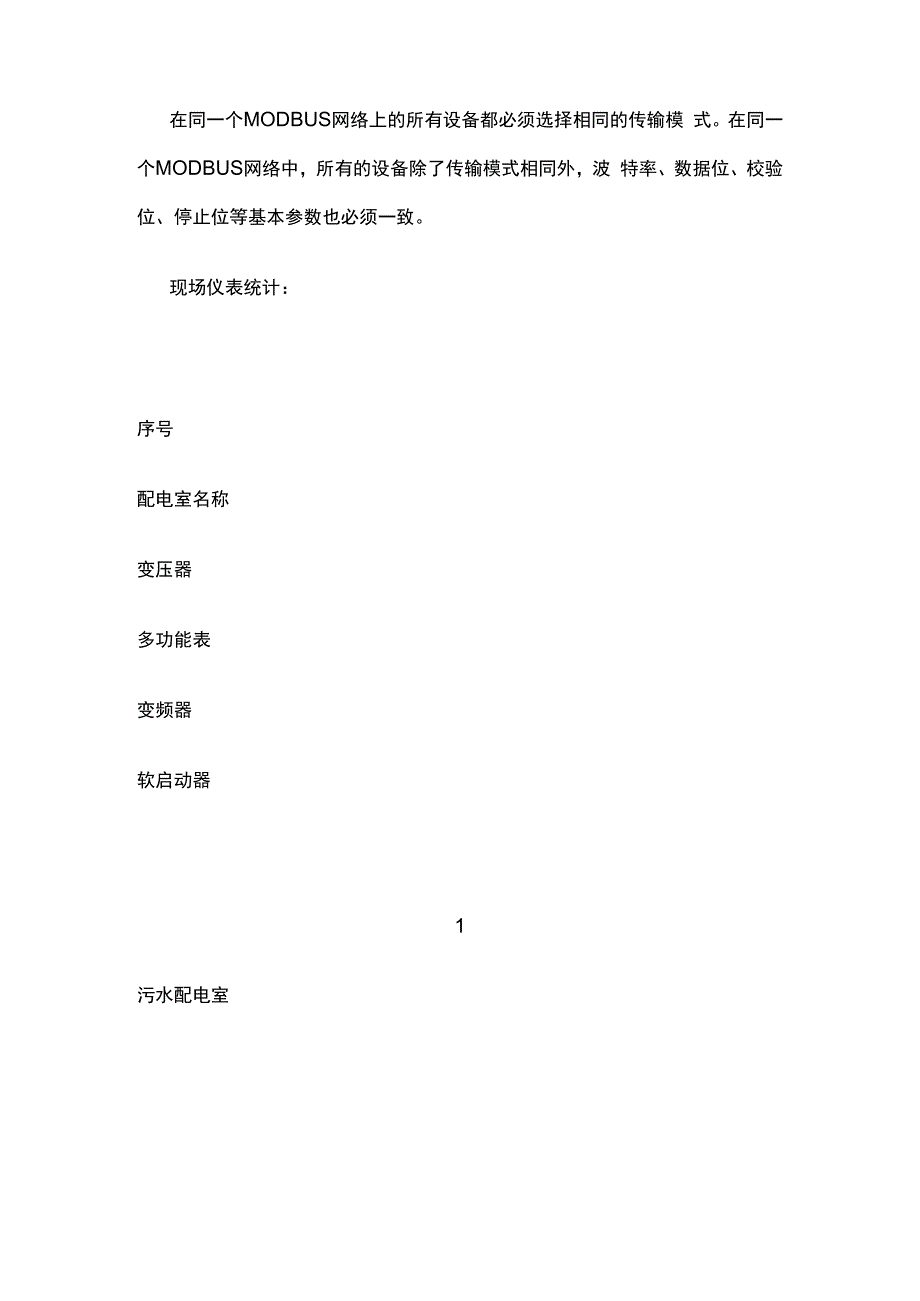

2、二、项目建设方案康宝能源计量节能管理系统方案主要采用组态王软件组态采集、计 算和展示功能。包括硬件组态、数据通信，显示界面，报警功能，报表 功能和网络发布等几个功能。2.1硬件组态硬件主要包含康宝数字化采集仪表、数据采集及通信协议转换RTU.网络设备及工控机。在同一个MODBUS网络上的所有设备都必须选择相同的传输模 式。在同一个MODBUS网络中，所有的设备除了传输模式相同外，波 特率、数据位、校验位、停止位等基本参数也必须一致。现场仪表统计：序号配电室名称变压器多功能表变频器软启动器1污水配电室焚烧炉高压配电室2183焚烧炉低压配电室2184多效配电室5老中控配电室213917566新中控
3、配电室250辅助车间配电室2832合计1427333310组态王软件支持串口通信、数据采集板通信、DDC通信、人机界面 通信卡通信、网络模块通信5种通信方式，根据现场实际情况，本方案 主要采用网络模块通信方式实现。网络模块通信方式的I/O设备，通过RS232 ( RS485 )串行通信电 缆连接到网络模块，再经过模块转换成TCP/IP形式连接到组态王PC 机网口，系统中用于电能采集的智能仪表实现通信。利用设备配置向 导，可完成网络模块通信方式的I/O设备安装，主要包括设备选择、设 备名称、选择通信方式、设备地址、设备参数。2.3 显ZF界面通过能源监测看板，用户可以查看能耗数据简报，简报内容可
4、包括 企业综合能耗、同比/环比能耗、各分类能耗的用能概况、企业能耗结 构、能耗趋势等；系统支持企业内某一能耗指标的总表和分表数据比对， 核算在传输过程中的损耗情况。2.4 报警功能在数据词典中，需要预先定义在画面上显示的报警参数。当系统中 的某些参数值超过了所规定的界限时，系统会自动产生相应的警告信息, 表明该参数值已经超限。根据需要，系统将所有智能仪表的有功电能、无功功率、功率因数 等显示于实时报表中，方便查看。利用实时报表功能，可以在监控画面 上即时反映各个数据量的变化情况。预先将需要显示的电表数据量按一 定方式分类，设置报表的行列数，在每行需要显示的位置做动画链接即 可实现实时报表功能。
5、日报表是记录系统每个小时的数据，系统的编辑函数将每小时生成 的数据填入相应的表格中，报表上的每一个字段都对应相应的内存变量。 在日报表画面上建立输入按钮和查询按钮，通过应用程序连接，只要输 入日期，点击查询按钮，就可从相应的画面中查看对应时间的日报表， 并且将数据以EXCEL文件形式进行保存。能耗管理系统拓扑图2.6 硬件设备0计量仪表（有甲方自行建设符合数采要求的计量仪表）0 DTU0工控机2.2软件KingView2.7项目注意事项1、在统一个Modbus网络中，只能有1台设备作为主机使用，本 方案只能接入有空余RS-485接口并支持MOdBlIS协议的设备。2.运行站是否考虑热备方案？
6、一般设置一用一备；当正常使用的设 备关机或故障时，备用设备在预设的心跳间隔内切换为工作模式，不影 响数据的采集和展示。如采用一用一备方案，需多购置一套运行版软件 和一台工控机。3、考虑到配电室多为高压设备，高频干扰大，建议甲方把有线网络 引至配电室内；所有数据采集通信使用有线网络，稳定可靠。4、充分考虑网络安全问题，建议生产网络和办公网络隔离；办公网 如需访问生产网，需设置隔离数据网闸。三、项目预算本项目预计总投资XX万元，其中购置费X万，实施费用X万元。序号名称规格型号单位备注1DTU有人 TCP232-30450台根据实际使用数量2计量仪表改造定制甲方负责3工控机2套1台做开发站，1套运行站4KigView7.5开发版和运行版1网络通信定制1套甲方负责将有线往往部署至各个配电室6实施辅材定制屏蔽网线、屏蔽信号线、插排、实施费用定制1批现场仪表采集DTU的安装和调试，现场DUT设备配置；软件组态等
