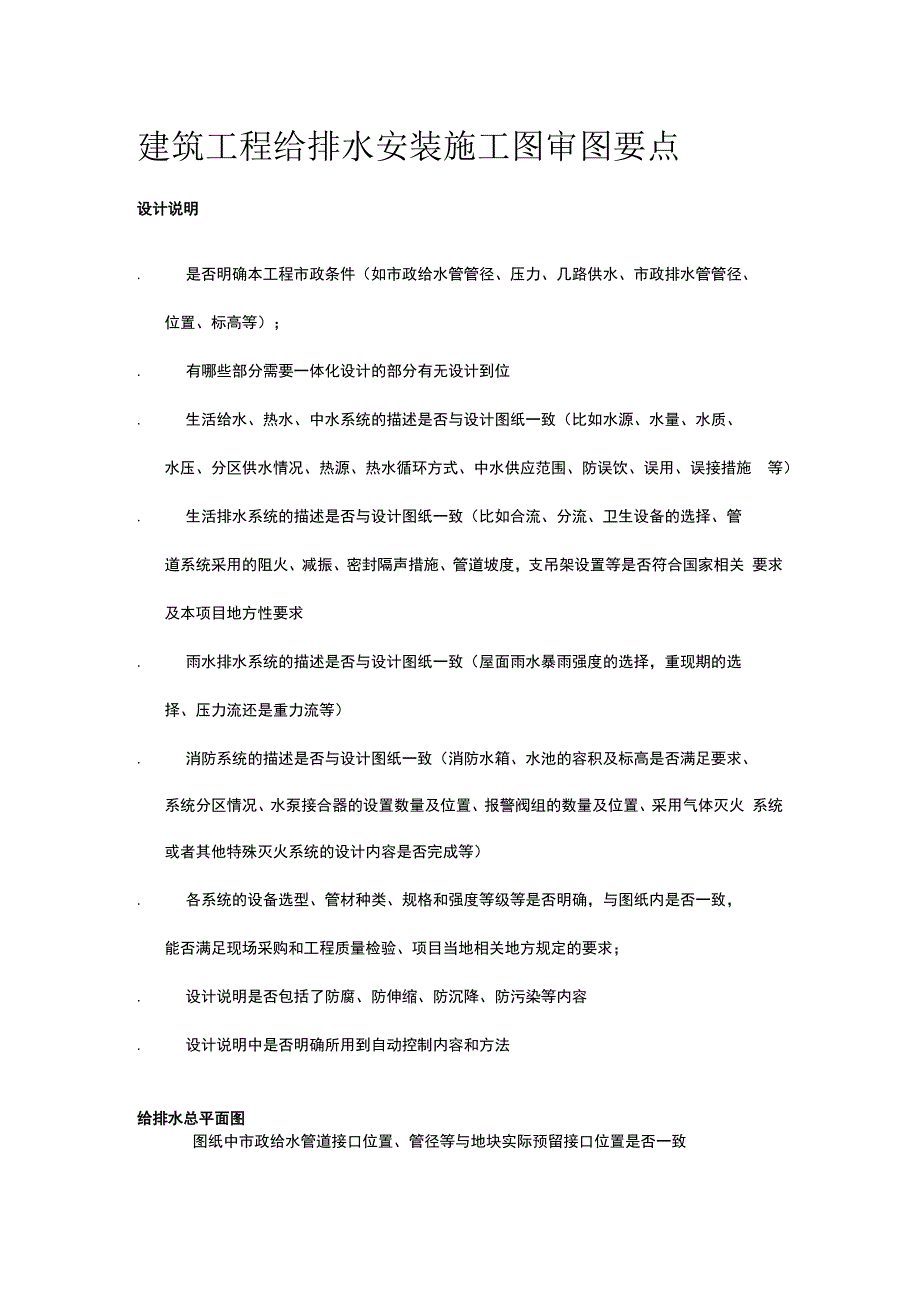

1、建筑工程给排水安装施工图审图要点设计说明.是否明确本工程市政条件（如市政给水管管径、压力、几路供水、市政排水管管径、位置、标高等）；.有哪些部分需要一体化设计的部分有无设计到位.生活给水、热水、中水系统的描述是否与设计图纸一致（比如水源、水量、水质、水压、分区供水情况、热源、热水循环方式、中水供应范围、防误饮、误用、误接措施 等）.生活排水系统的描述是否与设计图纸一致（比如合流、分流、卫生设备的选择、管道系统采用的阻火、减振、密封隔声措施、管道坡度，支吊架设置等是否符合国家相关 要求及本项目地方性要求.雨水排水系统的描述是否与设计图纸一致（屋面雨水暴雨强度的选择，重现期的选择、压力流还是重力流

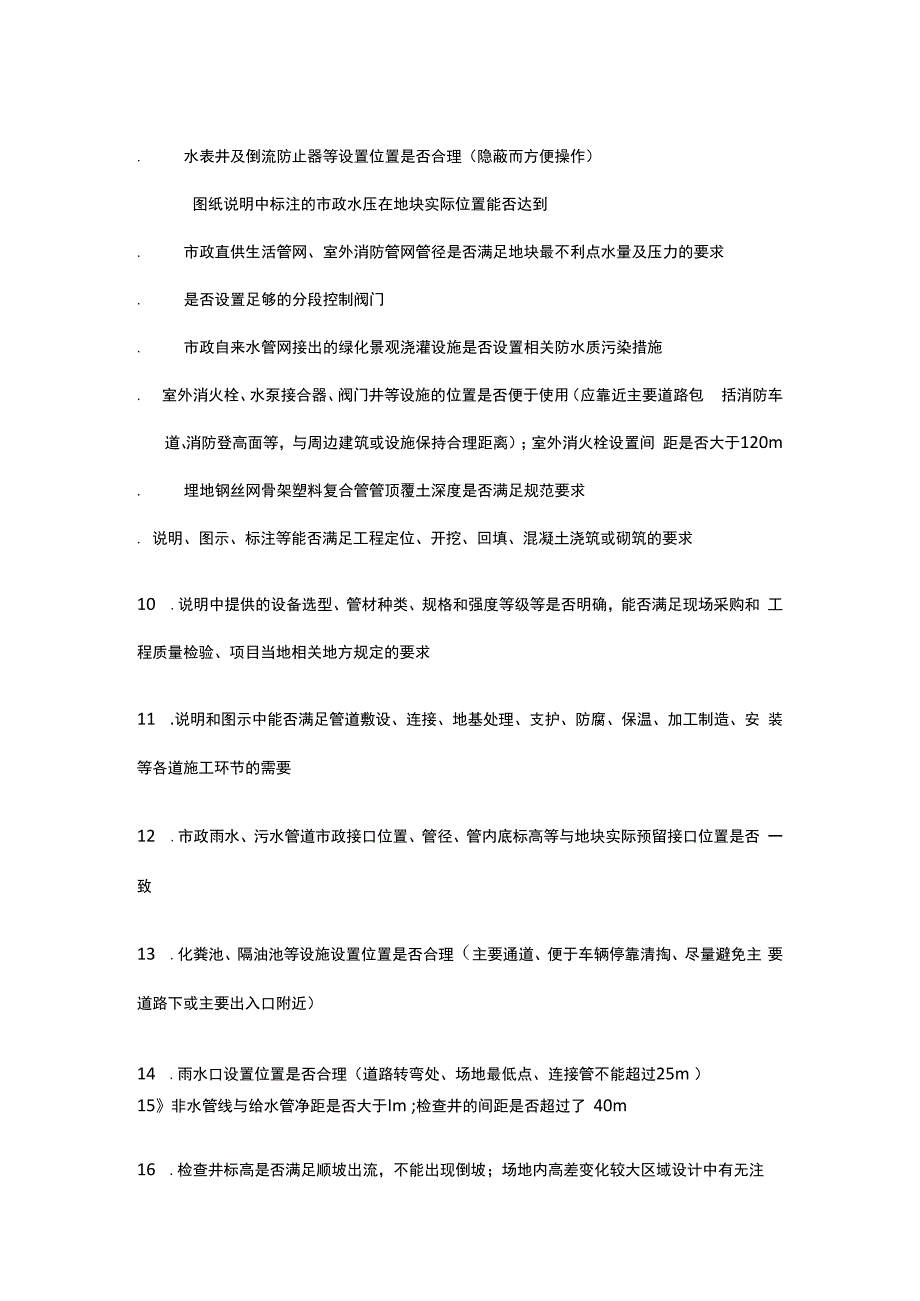

2、等）.消防系统的描述是否与设计图纸一致（消防水箱、水池的容积及标高是否满足要求、系统分区情况、水泵接合器的设置数量及位置、报警阀组的数量及位置、采用气体灭火 系统或者其他特殊灭火系统的设计内容是否完成等）.各系统的设备选型、管材种类、规格和强度等级等是否明确，与图纸内是否一致，能否满足现场采购和工程质量检验、项目当地相关地方规定的要求；.设计说明是否包括了防腐、防伸缩、防沉降、防污染等内容.设计说明中是否明确所用到自动控制内容和方法给排水总平面图图纸中市政给水管道接口位置、管径等与地块实际预留接口位置是否一致.水表井及倒流防止器等设置位置是否合理（隐蔽而方便操作）图纸说明中标注的市政水压在地块
3、实际位置能否达到.市政直供生活管网、室外消防管网管径是否满足地块最不利点水量及压力的要求.是否设置足够的分段控制阀门.市政自来水管网接出的绿化景观浇灌设施是否设置相关防水质污染措施. 室外消火栓、水泵接合器、阀门井等设施的位置是否便于使用（应靠近主要道路包 括消防车道、消防登高面等，与周边建筑或设施保持合理距离）；室外消火栓设置间 距是否大于120m.埋地钢丝网骨架塑料复合管管顶覆土深度是否满足规范要求. 说明、图示、标注等能否满足工程定位、开挖、回填、混凝土浇筑或砌筑的要求10 .说明中提供的设备选型、管材种类、规格和强度等级等是否明确，能否满足现场采购和 工程质量检验、项目当地相关地方规定

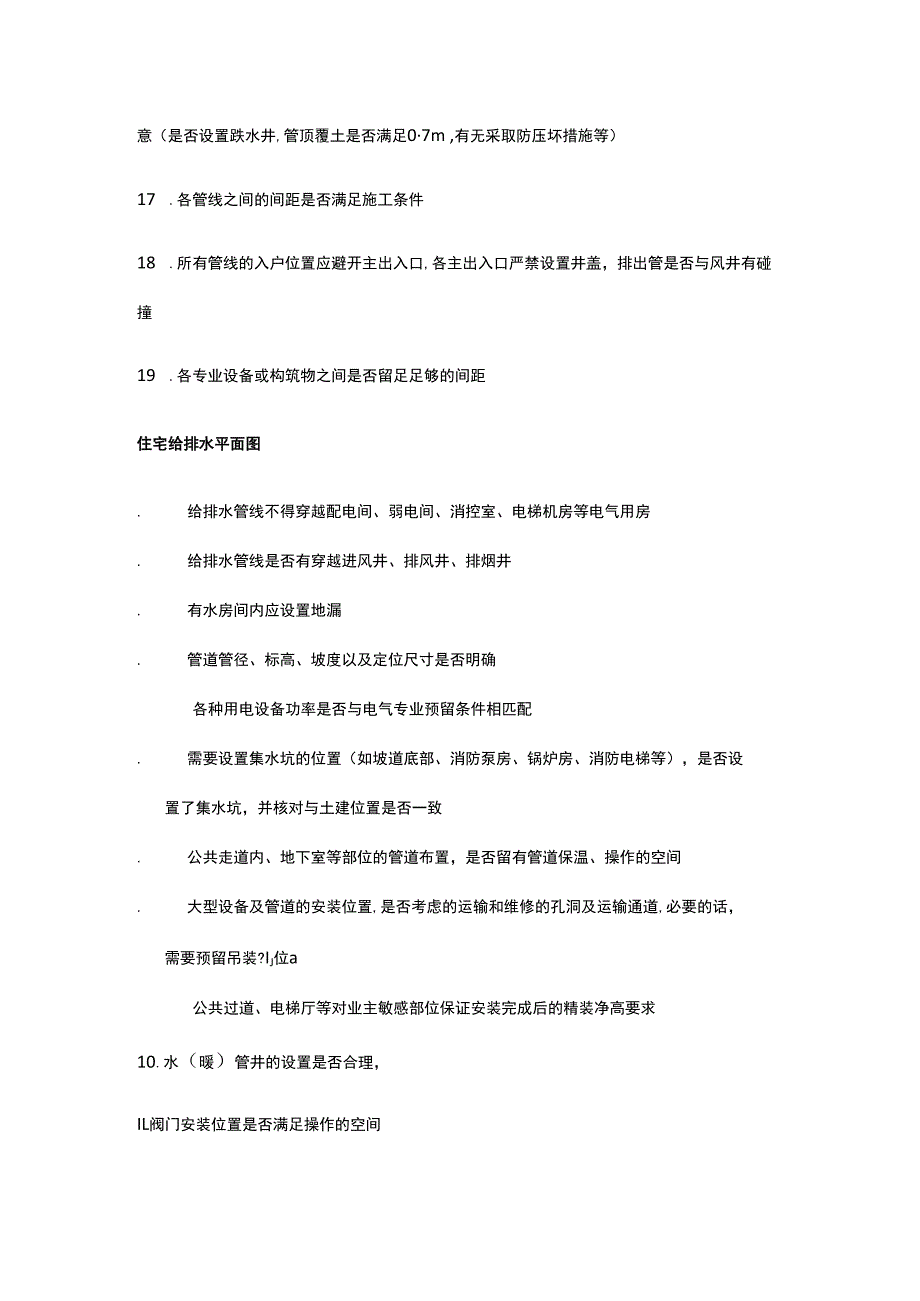

4、的要求11 .说明和图示中能否满足管道敷设、连接、地基处理、支护、防腐、保温、加工制造、安 装等各道施工环节的需要12 .市政雨水、污水管道市政接口位置、管径、管内底标高等与地块实际预留接口位置是否 一致13 .化粪池、隔油池等设施设置位置是否合理（主要通道、便于车辆停靠清掏、尽量避免主 要道路下或主要出入口附近）14 .雨水口设置位置是否合理（道路转弯处、场地最低点、连接管不能超过25m ）15非水管线与给水管净距是否大于Im ;检查井的间距是否超过了 40m16 .检查井标高是否满足顺坡出流，不能出现倒坡；场地内高差变化较大区域设计中有无注意（是否设置跌水井,管顶覆土是否满足07m ,有无
5、采取防压坏措施等）17 .各管线之间的间距是否满足施工条件18 .所有管线的入户位置应避开主出入口,各主出入口严禁设置井盖，排出管是否与风井有碰撞19 .各专业设备或构筑物之间是否留足足够的间距住宅给排水平面图.给排水管线不得穿越配电间、弱电间、消控室、电梯机房等电气用房.给排水管线是否有穿越进风井、排风井、排烟井.有水房间内应设置地漏.管道管径、标高、坡度以及定位尺寸是否明确各种用电设备功率是否与电气专业预留条件相匹配.需要设置集水坑的位置（如坡道底部、消防泵房、锅炉房、消防电梯等），是否设置了集水坑，并核对与土建位置是否一致.公共走道内、地下室等部位的管道布置，是否留有管道保温、操作的空间
6、.大型设备及管道的安装位置,是否考虑的运输和维修的孔洞及运输通道,必要的话，需要预留吊装?IJ位a公共过道、电梯厅等对业主敏感部位保证安装完成后的精装净高要求10.水（暖）管井的设置是否合理，IL阀门安装位置是否满足操作的空间12 .管道穿越承重墙或基础处，应设置混凝土或者钢套管保证防止建筑物沉降破坏的措施13 .室内管道位置是否与门、窗开启有矛盾；是否与梁有冲突；是否会影响排气、排油烟管 道接入14 .厨房排水管应优先考虑与生活阳台洗衣机地漏合用,排水管不应遮挡门窗,排水管需 200mm门垛或窗垛15 .暗装在结构墙体上的消火栓，结构图是否预留了相关孔洞；相关留洞建筑与结构、给排 水专业设计
7、图纸位置是否一致16 .消防管线穿梁时，是否有预留套管17 .高层及多层建筑消火栓箱不应正对电梯入口，应尽量避免设置于入户门口处。消火栓箱 不应影响疏散过道宽度，宜采用嵌入式（或半嵌入）便于装修地库给排水平面图.喷淋系统是否每个防火分区且每层均设置了水流指示器.喷淋系统是否设置了泄水管、试水装置，且管径是否符合要求.消火栓管网上的阀门设置是否符合要求；阀门设置位置是否便于启闭及检修.车库消火栓及支管布置不得影响汽车行驶和停车，支管不应设置于停车位一侧（消火栓及支管不得进入停车位及车道投影范围）,是否存在消火栓未能保护地方,消火栓设置是否过密。给水、消火栓、自动喷水灭火系统管道不应穿越防火分区卷帘门各种给水管道不宜穿越伸缩缝、沉降缝、变形健。如必须穿越时，应设置补偿管道伸缩和剪切变形的装置管道穿越剪力墙是否设置刚套管、穿越车库至室外是否采用刚性防水套管、套管是否定位
