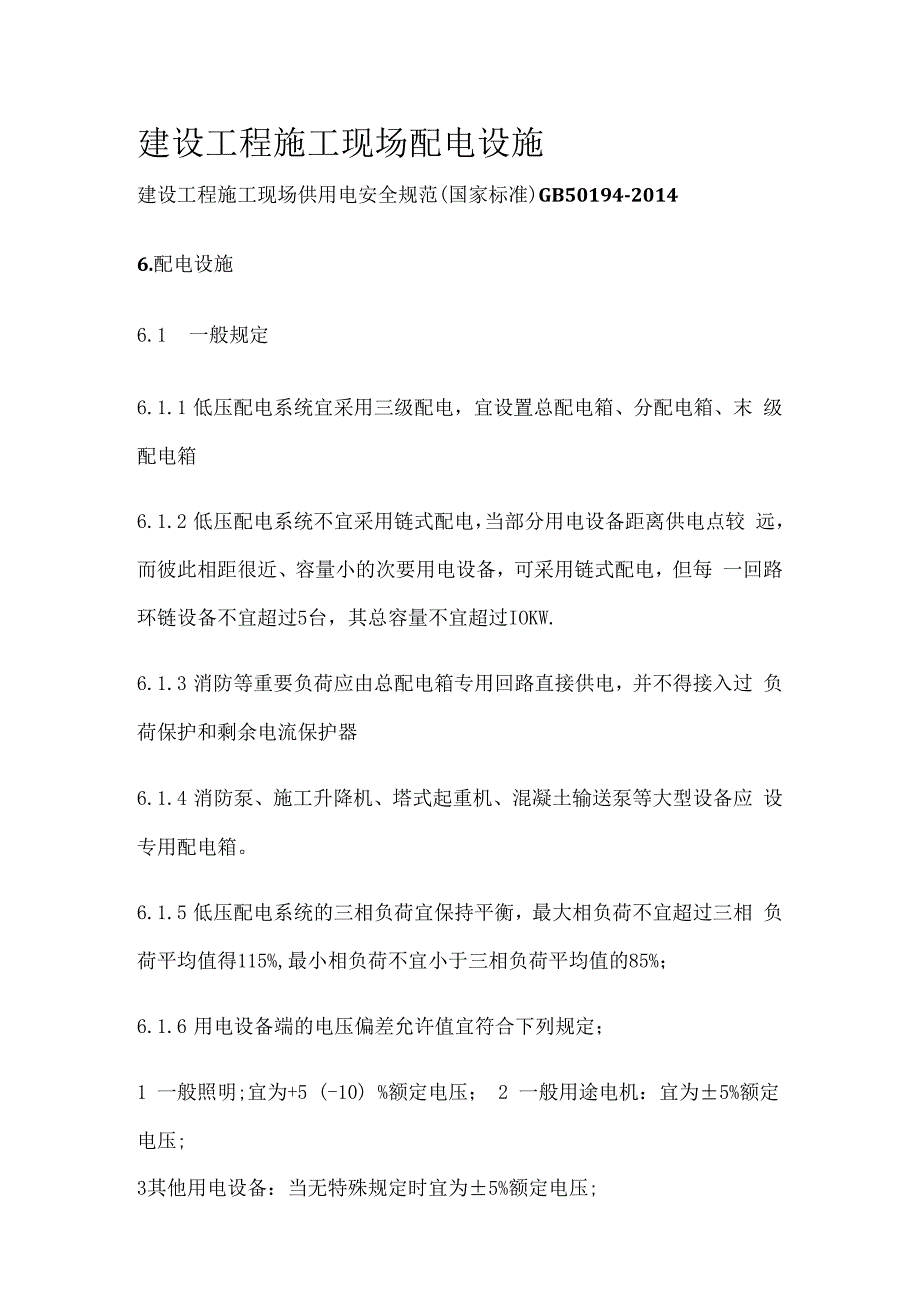

1、建设工程施工现场配电设施建设工程施工现场供用电安全规范(国家标准)GB50194-20146.配电设施6.1 一般规定6.1.1 低压配电系统宜采用三级配电，宜设置总配电箱、分配电箱、末 级配电箱6.1.2 低压配电系统不宜采用链式配电，当部分用电设备距离供电点较 远，而彼此相距很近、容量小的次要用电设备，可采用链式配电，但每 一回路环链设备不宜超过5台，其总容量不宜超过IOKW.6.1.3 消防等重要负荷应由总配电箱专用回路直接供电，并不得接入过 负荷保护和剩余电流保护器6.1.4 消防泵、施工升降机、塔式起重机、混凝土输送泵等大型设备应 设专用配电箱。6.1.5 低压配电系统的三相负荷宜保
2、持平衡，最大相负荷不宜超过三相 负荷平均值得115%,最小相负荷不宜小于三相负荷平均值的85%；6.1.6 用电设备端的电压偏差允许值宜符合下列规定；1 一般照明;宜为+5 (-10) %额定电压； 2 一般用途电机：宜为5%额定电压;3其他用电设备：当无特殊规定时宜为5%额定电压;6.2 配电室6.2.1 配电室的选址及对其他专业的要求应符合要求6.2.2 配电室的配电装置的布置应符合下列规定1成排布置的配电柜，其柜前、柜后的操作和维护通道净宽不小于表6.2.3 的规定2当成排布置的配电柜长度大于6m时，柜后的通道应设置两个出口；3配电装置的上端距棚顶距离不宜小于0.5m4配电装置的正上方不

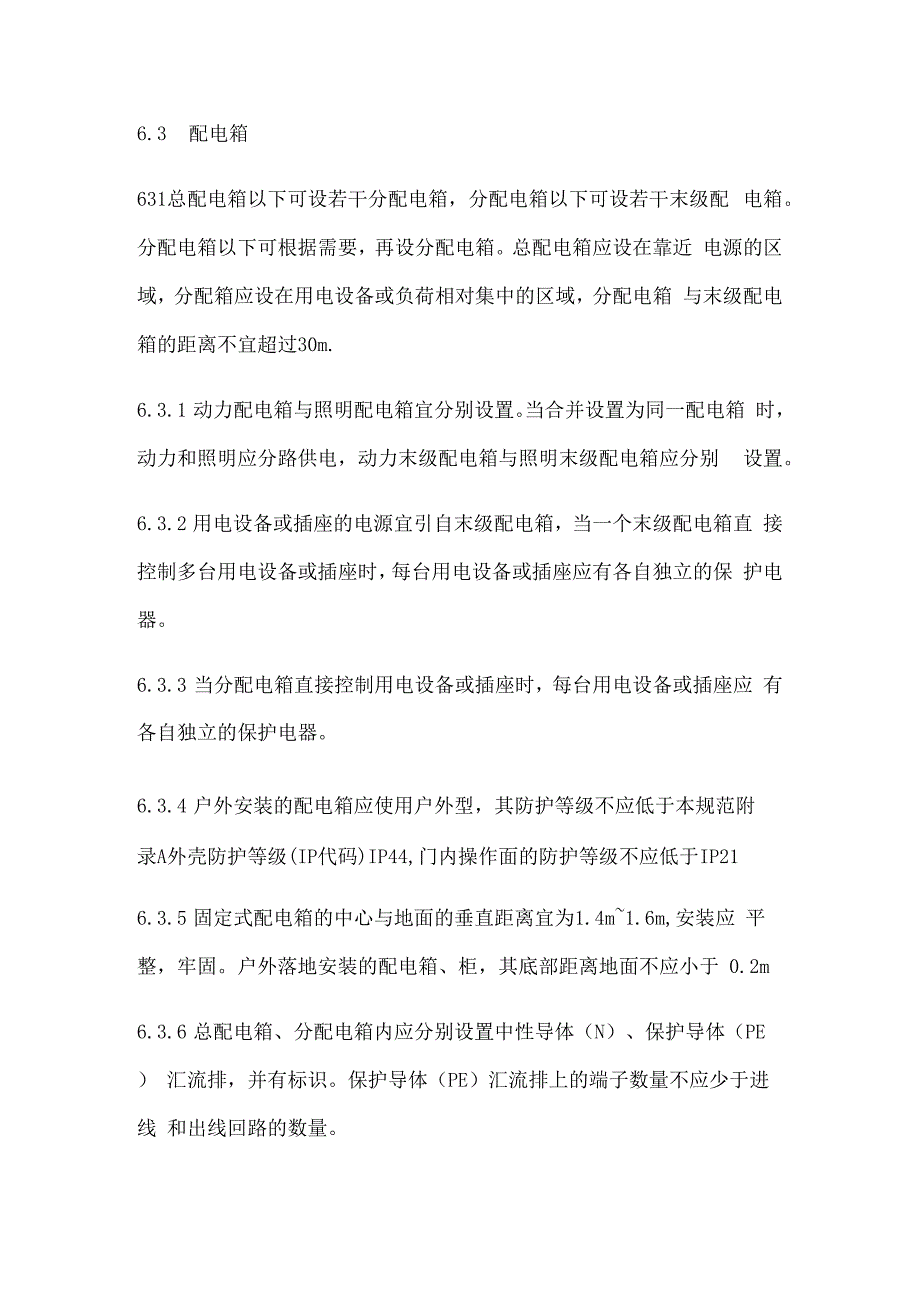

3、应安装照明灯具；6.2.4 配电柜电源进线回路应装设具有电源隔离、短路保护和过负荷保 护功能的电器。6.2.5 配电柜的安装应符合下列规定1配电柜应安装在高于地面的型钢或混凝土基础上，且应平整、牢固。2配电柜的金属框架及基础型钢应可靠接地。门和框架的接地端子间应 采用软铜线进行跨接，配电柜门和框架间跨接接地线最小截面积应符合 表624的规定 3配电柜内应分别设置中性导体(N)和保护导体(PE)汇流排，并有 标识。保护导体(PE)汇流排上的端子数量不应少于进线和出线回路的 数量。4导线压接应可靠，且防松垫圈等零件应齐全，不伤线芯，不断股。6.3 配电箱631总配电箱以下可设若干分配电箱，分配电箱
4、以下可设若干末级配 电箱。分配电箱以下可根据需要，再设分配电箱。总配电箱应设在靠近 电源的区域，分配箱应设在用电设备或负荷相对集中的区域，分配电箱 与末级配电箱的距离不宜超过30m.6.3.1 动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱 时，动力和照明应分路供电，动力末级配电箱与照明末级配电箱应分别 设置。6.3.2 用电设备或插座的电源宜引自末级配电箱，当一个末级配电箱直 接控制多台用电设备或插座时，每台用电设备或插座应有各自独立的保 护电器。6.3.3 当分配电箱直接控制用电设备或插座时，每台用电设备或插座应 有各自独立的保护电器。6.3.4 户外安装的配电箱应使用户外型，其
5、防护等级不应低于本规范附录A外壳防护等级(IP代码)IP44,门内操作面的防护等级不应低于IP216.3.5 固定式配电箱的中心与地面的垂直距离宜为1.4m1.6m,安装应 平整，牢固。户外落地安装的配电箱、柜，其底部距离地面不应小于 0.2m6.3.6 总配电箱、分配电箱内应分别设置中性导体（N）、保护导体（PE） 汇流排，并有标识。保护导体（PE）汇流排上的端子数量不应少于进线 和出线回路的数量。6.3.7 配电箱内断路器相间绝缘隔板应配置齐全；防电击护板应阻燃且 安装牢固6.3.8 配电箱内连接线绝缘层的标识色应符合下列规定1相导体LI、L2、L3应依次为黄色、绿色、红色；2中性导体（N
6、）应为淡蓝色；3保护导体应为绿黄双色4上述标识色不应混用；6.3.9 配电箱内的连接线应采用铜排或铜芯绝缘导线，当采用铜排时应 有防护措施；连接导线不应有接头、线芯损伤及断股6.3.10 配电箱内的导线与电器元件的连接应牢固、可靠。导线端子规格与芯线界面适配，接线端子应完整，不应减小面积；6.3.11 配电箱的金属箱体，金属电气安装板以及电器正常不带电的金属 底座、外壳等应通过保护导体汇流排可靠接地。金属箱门与金属箱体间 的跨接接地线应符合规范6.2.4表规定。6.3.12 配电箱电缆的进线口和出线口应设在箱体的底面，当采用工业连 接器时可在箱体侧面设置。工业连接器配套的插头插座、电缆耦合器，
7、 器具耦合器等应符合现行国家标准工业用插头插座和耦合器的规定6.3.13 当分配器直接供电给末级配电箱时，可采用分配电箱设置插座方 式供电，并应采用工业用插座，且每个插座应有各自独立的保护电器。6.3.14 移动式配电箱的进线和出线应采用橡套软电缆；6.3.15 配电箱的进线和出线不应承受外力，与金属尖锐断口接触时应有 保护措施。6.3.16 配电箱应按下列顺序操作；1送电操作顺序为：总配电箱T分配电箱T末级配电箱2停电操作顺序为；末级配电箱-分配电箱T总配电箱6.3.17 配电箱应有名称、编号、系统图纸及分路标记。6.4 开关电器的选择6.4.1 配电箱内的电器应完好，不应使用破损及不合格的
8、电器。6.4.2 总配电箱、分配电箱的电器应具备正常接通与分断电路，以及短 路、过负荷、接地故障保护功能。电器设置应符合下列规定；1总配电箱、分配电箱进线应设置隔离开关、总断路器，当采用带隔离 功能的断路器时，可不设置隔离开关。各分支回路应设置具有短路、过 负荷、接地故障保护功能的电器。2总断路器的额定值应与分断路器的额定值相匹配。6.4.3 总配电箱宜装设电压表、总电流表、电度表。6.4.4 末级配电箱进线应设置总断路器，各分支回路应设置具有短路、 过负荷、剩余电流动作保护功能的电器。6.4.5 末级配电箱中各种开关电器的额定值和动作整定值应与其控制用 电设备的额定值和特性相适应。6.4.6
9、 剩余电流保护器的选择、安装和运行应符合现行国家标准的有关 规定；6.4.7 当配电系统设置多级剩余电流动作保护时，每两级之间应有保护 性配合，并应符合下列规定1末级配电箱中的剩余电流保护器的额定动作电流不应大于30mA,分 断时间不应大于0.1s；2当分配电箱中设剩余电流保护器时，其额定动作电流不应小于末级配 电箱剩余电流保护值得3倍，分断时间不应大于0.3s；3当总配电箱中设剩余电流保护器时，其额定动作电流不应小于分配箱 中剩余电流保护值得3倍，分断时间不应大于0.5s；6.4.8 剩余电流保护器应用专用仪器检测其特性，且每月不应少于1次, 发现问题应及时修理或更换。6.4.9 剩余电流保护器每天使用钱应启动试验按钮试跳一次，试跳不正 常时不得继续使用。
