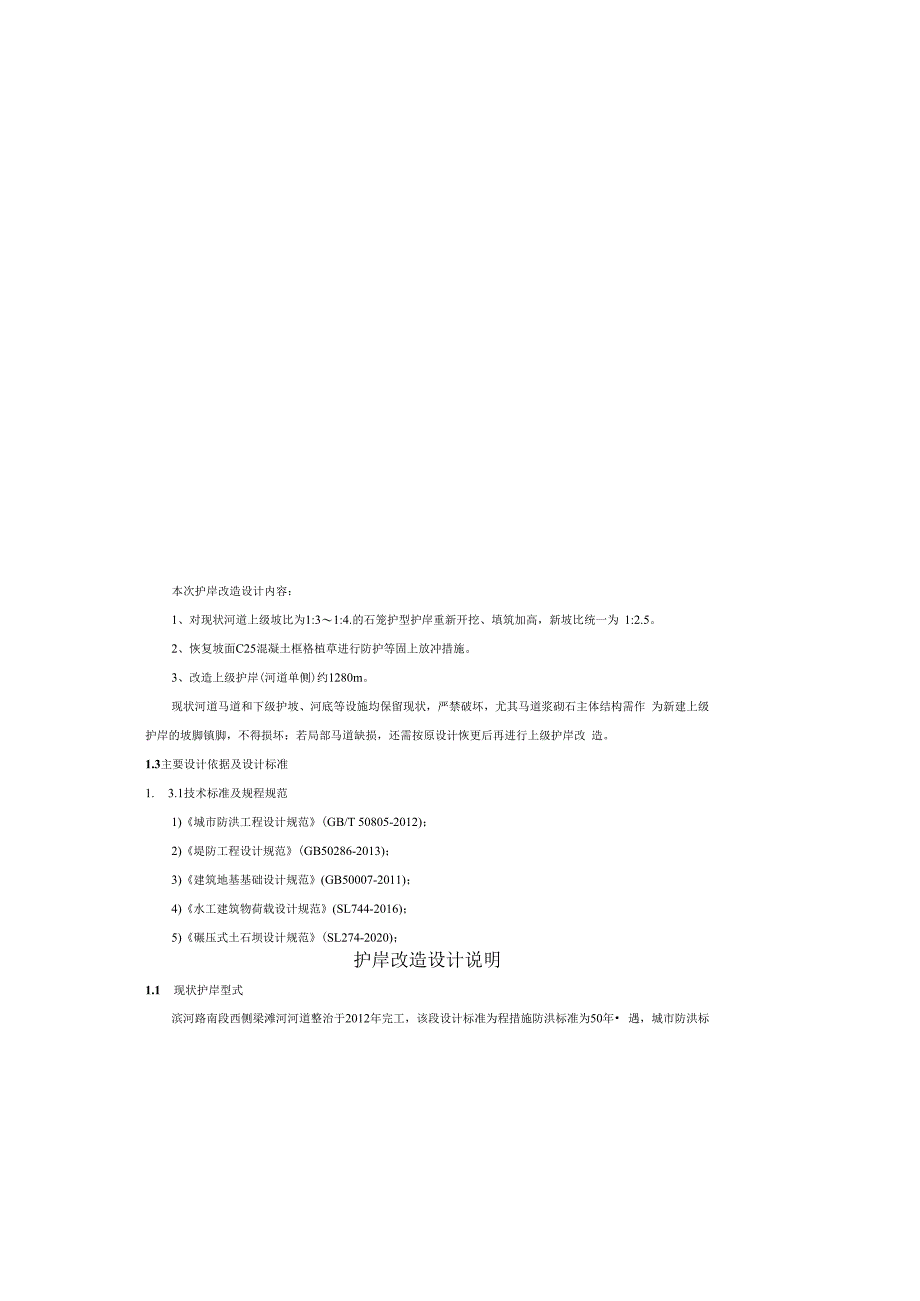

1、本次护岸改造设计内容：1、对现状河道上级坡比为1:31:4.的石笼护型护岸重新开挖、填筑加高，新坡比统一为 1:2.5。2、恢复坡面C25混凝土框格植草进行防护等固上放冲措施。3、改造上级护岸(河道单侧)约1280m。现状河道马道和下级护坡、河底等设施均保留现状，严禁破坏，尤其马道浆砌石主体结构需作 为新建上级护岸的坡脚镇脚，不得损坏：若局部马道缺损，还需按原设计恢更后再进行上级护岸改 造。1.3主要设计依据及设计标准1. 3.1技术标准及规程规范1)城市防洪工程设计规范(GB/T 50805-2012)；2)堤防工程设计规范(GB50286-2013)；3)建筑地基基础设计规范(GB5000
2、7-2011)；4)水工建筑物荷载设计规范(SL744-2016)；5)碾压式土石坝设计规范(SL274-2020)；护岸改造设计说明1.1 现状护岸型式滨河路南段西侧梁滩河河道整治于2012年完工，该段设计标准为程措施防洪标准为50年 遇，城市防洪标准为100年一遇，设计洪水位为284.44m285.57m,设计洪水流量573m3s.已 建防洪护岸结构型式为镇脚+斜坡+马道+斜坡，镇脚采用C20埋石险砌筑，马道以下护坡采用干起 块石，马道采用浆砌条石砌筑，马道以下护坡坡比为1:2.0,马道宽2.0m,马道以上护坡采用格 宾网植草护坡，局部基岩开挖后采用干砌块石护面，马道以上边坡坡比为1:2.

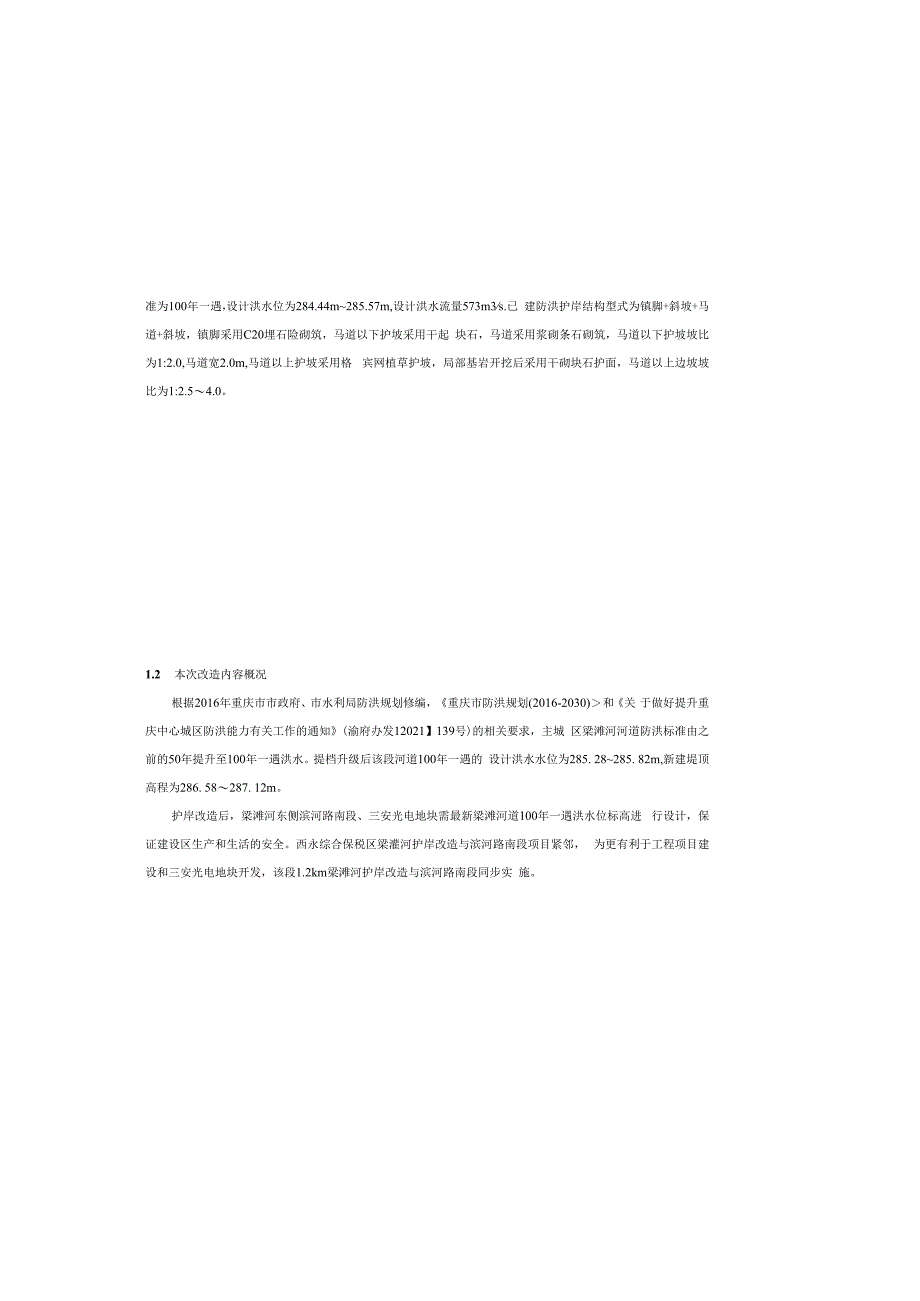

3、54.0。1.2 本次改造内容概况根据2016年重庆市市政府、市水利局防洪规划修编，重庆市防洪规划(2016-2030)和关 于做好提升重庆中心城区防洪能力有关工作的通知(渝府办发12021】139号)的相关要求，主城 区梁滩河河道防洪标准由之前的50年提升至100年一遇洪水。提档升级后该段河道100年一遇的 设计洪水水位为285. 28285. 82m,新建堤顶高程为286. 58287. 12m。护岸改造后，梁滩河东侧滨河路南段、三安光电地块需最新梁滩河道100年一遇洪水位标高进 行设计，保证建设区生产和生活的安全。西永综合保税区梁灌河护岸改造与滨河路南段项目紧邻， 为更有利于工程项目建设

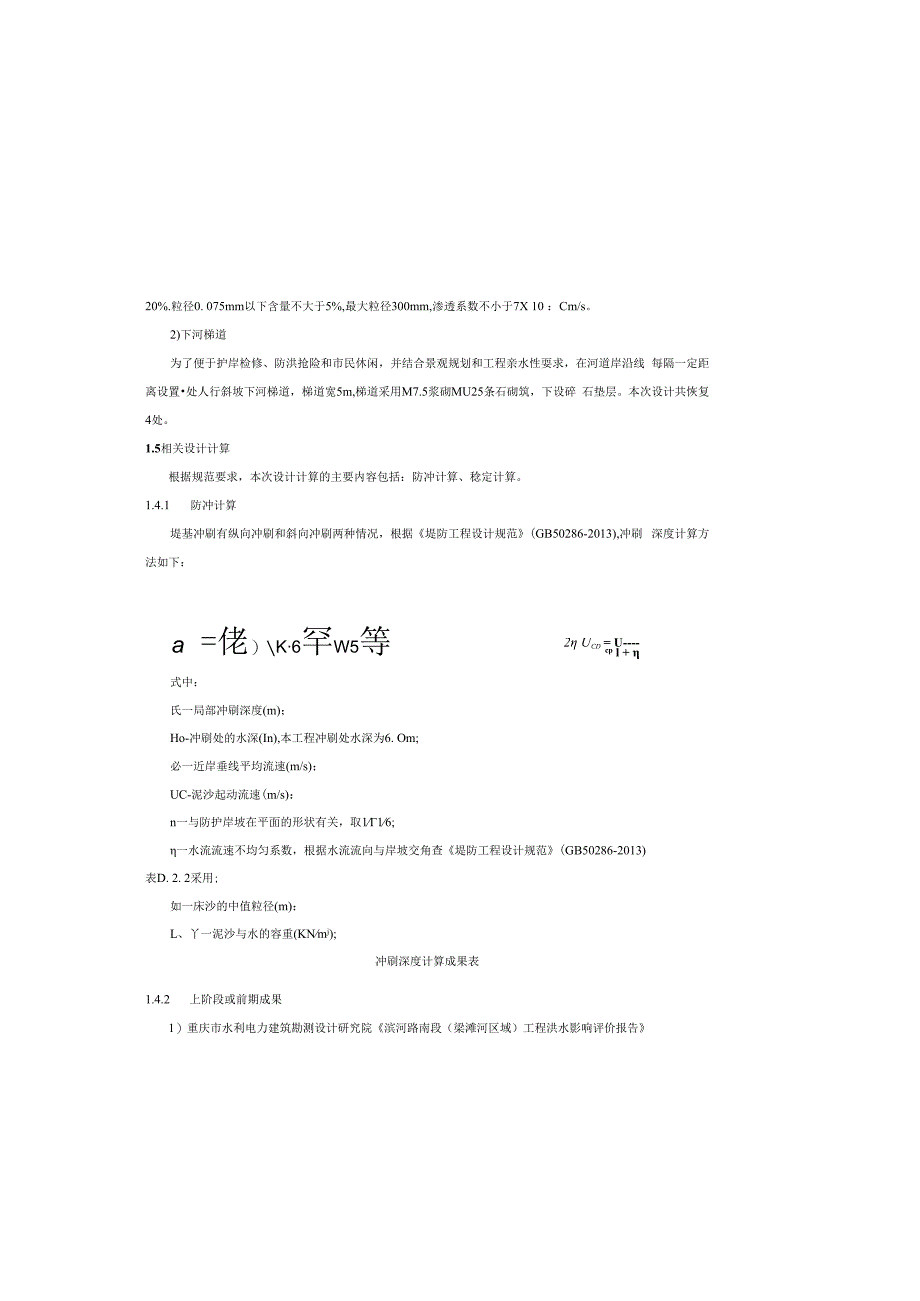

4、和三安光电地块开发，该段1.2km梁滩河护岸改造与滨河路南段同步实 施。20%.粒径0. 075mm以下含量不大于5%,最大粒径300mm,渗透系数不小于7X 10 ：Cm/s。2)下河梯道为了便于护岸检修、防洪抢险和市民休闲，并结合景观规划和工程亲水性耍求，在河道岸沿线 每隔一定距离设置处人行斜坡下河梯道，梯道宽5m,梯道采用M7.5浆砌MU25条石砌筑，下设碎 石垫层。本次设计共恢复4处。1.5相关设计计算根据规范要求，本次设计计算的主要内容包括：防冲计算、稔定计算。1.4.1 防冲计算堤基冲刷有纵向冲刷和斜向冲刷两种情况，根据堤防工程设计规范(GB50286-2013),冲刷 深度计算方
5、法如下：a =佬）K6罕W5等2 Ucd = Ucp l + 式中：氏一局部冲刷深度(m)；Ho-冲刷处的水深(In),本工程冲刷处水深为6. Om;必一近岸垂线平均流速(m/s)；UC-泥沙起动流速(m/s)：n一与防护岸坡在平面的形状有关，取116;一水流流速不均匀系数，根据水流流向与岸坡交角查堤防工程设计规范(GB50286-2013)表D. 2. 2采用;如一床沙的中值粒径(m)：L、丫一泥沙与水的容重(KNmj);冲刷深度计算成果表1.4.2 上阶段或前期成果1）重庆市水利电力建筑勘测设计研究院滨河路南段（梁滩河区域）工程洪水影响评价报告2）重庆高新区生态环境局关于滨河路南段工程洪水
6、影响评价报告批旦1.4.3 工程等别、主要建筑级别本工程等别为W等，主要建筑物等线为3级，次要建筑物等线为4级，防洪标准为工程措施IOO 年一遇（P=l%）洪水设防，梁滩河河段相应洪峰流量为573ms.1.4主要建筑物设计1.4.1 堤顶宽度的确定本工程防洪护岸为3级工程，河道工程措施防洪标准为100年一遇洪水，考虑到护岸管理及防 洪抢险的需要，按照堤防工程设计规范（GB50286-98）的规定，结合本工程的实际情况，确定本 工程护岸顶宽度为5. 0m,并结合景观设计布置人行道和绿化景观带，本工程堤顶护面由道路景观设 计考虑完善，本次设计不考虑支护及绿化。1.4. 2护岸工程结构型式本工程防洪
7、护岸结构型式为镇脚+斜坡+马道+斜坡，镇脚采用C20埋石碎砌筑，马道以下护坡 采用干起块石，马道采用浆砌条石砌筑，马道以下护坡坡比为1:2.0,马道宽2. 0m,马道以上护坡 坡率1:2.5,坡面采用C25混凝土框格植草进行防护，在堤顶外侧设计栏杆，堤体回填增加1.0 2.5m,采用土石混合料回填。马道以上护坡为本次建设内容。1.4. 3结构材料D堤体填筑堤体填筑为防护堤的主体结构，其材料的选用和施工质量直接关系到堤体的稔定和沉降量的 大小。本工程堤体填筑料为防洪护岸工程开挖利用料。堤体填筑前应挖除松散覆盖层，堤体应坐落 在基岩和较密实的.上层上。填筑分层厚度小于1m,碾压石造料最大粒径小于层
8、厚2/3（即667mm）, 采用16t振动碾分层碾压填筑密实，振动过程中适量洒水碾压。土石混合料要求压实干密度大于2.00gcm,设计C=IOkPa, =30o ；粒径5mm以下含量不大于正常运用情况：工况1：设计洪水位下的稳定渗流期或不稳定渗流期的背水侧堤坡，由于背水IW后为市政回填 区及陆域回填区，可不计算其稳定；工况2：设计洪水位骤降期的临水侧堤坡。非常运用情况：工况3：施工期（含竣工期）的临水、背水侧堤坡，根据施工计划安排，堤后陆域回填区与堤防 工程同步进行，因此可不计算背水侧坡，只计算临水侧坡。（3）计算模型根据堤后不同的土层性质，选择最不利的断面进行边坡稳定分析。（4）计算成果本次
9、设计采用河海大学和黄河勘测规划设计有限公司（原水利部黄委勘测规划设许研究院）联 合开发的土石坝稳定及渗流分析系统AlT0BANK6. 1,稳定计算采用不计及条块间作用力的瑞典圆弧 法。经过计算，计算结果表明标准断面设计合理，护岸堤坡在各种工况下稳定满足规范要求。1.6 对已建构筑物的结构影响复核说明根据工程河段的实际情况，本次梁滩河中柱村河段右岸护岸改造工程涉及到的第三方已建涉河 建筑物主要为排水箱涵。在跨河人行桥上游约200m、护岸右岸处有一排水箱涵，现状2-3X3. 5m双孔箱涵，该箱涵为道 路东侧富士康地块排水通道，箱涵下穿道路处道路设计标高287.015m,原地面高程为286. 994
10、m, 箱涵顶标高约283.4m,凝土约3. 6m,根据该处道路高程，该处的道路路面设计高程与原地面高程 仅差0.021m,相当于该处新增上体回填高度为0.021m,经过对该箱涵结构进行豆核，该处护岸改 造对箱涵结构基本无影响。1.7 工程观测设计按规范要求本工程设置观测设施对堤顶沉降、水平位移以及水位进行观测。在堤顶（人行道） 沿堤纵向每IOOm设置1个沉降观测点，沿堤纵向每500m设置1个横向观测断面，每 断面沿横向 设置3个水平位移观测点，共设沉降观测点19个，位移观测点11个。工程运行中应经常和定期进表 3. 3-2河段冲刷方向冲刷处水深 HO (n)行进流速U (ms)n流速不均 匀系
11、数n冲刷深度Hs (m)梁滩河段顺冲河段156.02. 10.211.01斜冲河段806.02.10.22. 751.29根据上表，挡墙的埋置深度应置于河道冲刷线以下。时于非基岩堤基础，各河段埋置深度取大 于1.3m,镇脚外侧采用混凝土护面，用以避免坡脚被河水冲淘。由于本次是护岸改造工程，改造部 分为护岸上部结构，受冲刷影响较小，仅在护面采用C25混凝土框格植草进行防护。1.8 . 2边坡抗滑移定计算(1)计算参数材料的物理力学计算参数参照地质建议值，并结合同类工程确定。本工程主要计算参数见表设计参数表材料名 称重度 (kN,)饱和重 度 (kNa3)天然抗剪强度饱和抗剪强度基底摩 擦系数地基
12、承 我力特 征值 (Kpa)内摩擦 角粘聚力内摩擦 角粘聚力 (0 )C( kPa)C )C( kPa)土石混合料 填筑2021302251一原堤体上体202130225I粉质粘19.020.920818碾压块22.523.3303300.400弱风化25.325.283026200.700本次改造工程护岸主要采用土石混合料进行回填，堤身为堤防工程的主体结构，其材料的选用 和施工质量直接关系到堤体的稳定和沉降量的大小。工程堤身填筑土石料要求级配良好，碾压设计干密度为2.02gcm3, 16t振动碾分层碾压填筑 密实，最大粒径600mm,粒径5mm以下含量不大于25%,渗透系数不小于7X10%m
13、s0填筑时应分 层碾压，土石回填体设计要求天然状态下C=2kpa, 4=30。(2)计算工况根据堤防工程设计规范(GB502862013)9.2.2规定，堤防抗滑稔定计算可分为正常运用条 件和非常运用条件计算。 中若发生超标准洪水，采取临时处理措施。洪水来临时，停止所有施工，所有人员、机具全部撤离 至安全地带，洪水退后对淹没体进行处理后继续施工，未施工部分采用彩条布覆盖，条石压顶度汛， 并做好端头的保护。采取派专人负责了解气象、水文情况。在工程区设置水位标尺观测洪水水位， 便于观察、预警。在此期间的监测人员应密切观测河道水位上涨情况、工程区岸坡和施工机械的安 全情况。当流域发生洪水标准大于IO
