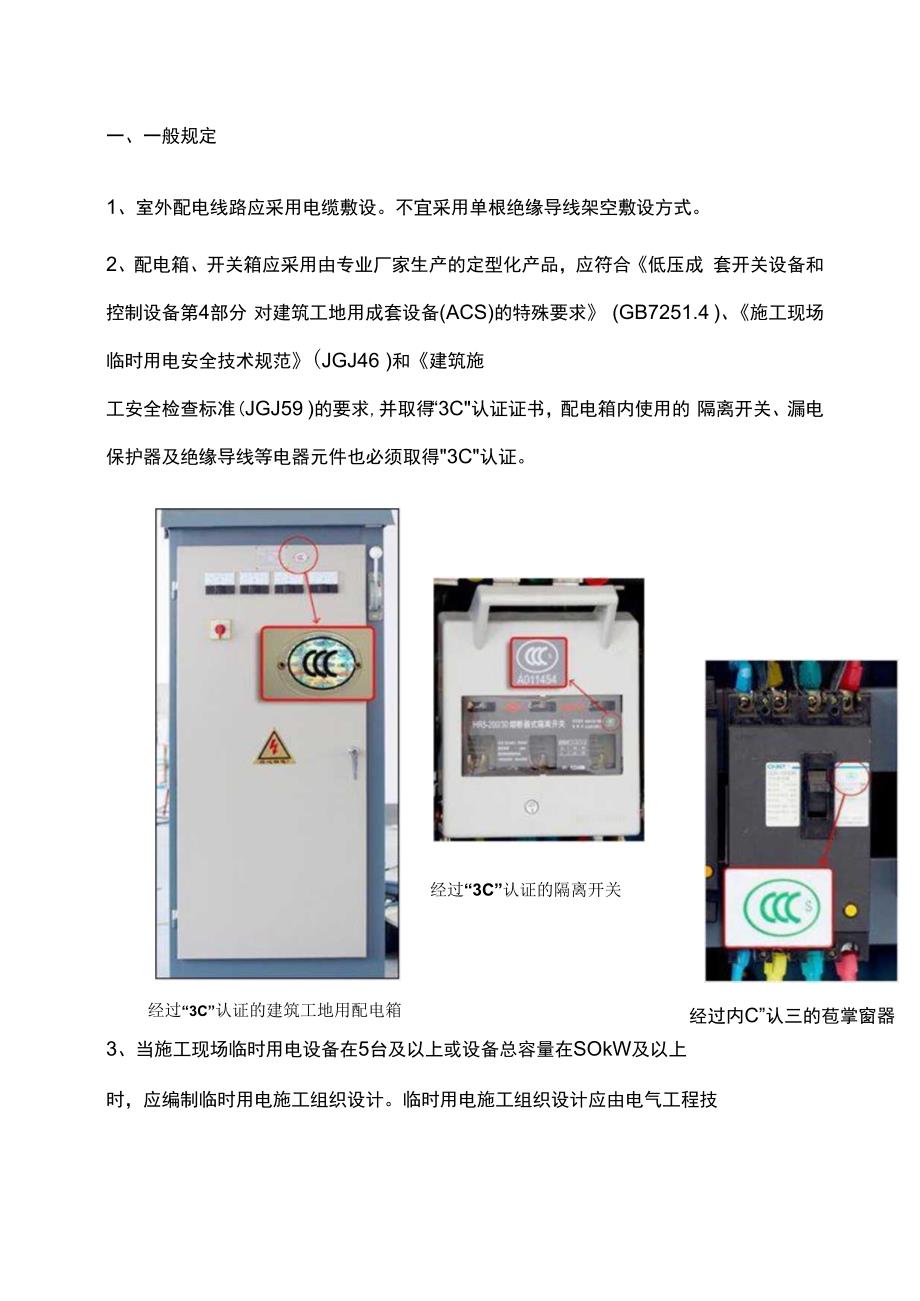

1、一、一般规定1、室外配电线路应采用电缆敷设。不宜采用单根绝缘导线架空敷设方式。2、配电箱、开关箱应采用由专业厂家生产的定型化产品，应符合低压成 套开关设备和控制设备第4部分 对建筑工地用成套设备(ACS)的特殊要求 (GB7251.4 )、施工现场临时用电安全技术规范(JGJ46 )和建筑施工安全检查标准(JGJ59 )的要求,并取得“3C认证证书，配电箱内使用的 隔离开关、漏电保护器及绝缘导线等电器元件也必须取得3C认证。经过“3C”认证的建筑工地用配电箱经过“3C”认证的隔离开关经过内C”认三的苞掌窗器3、当施工现场临时用电设备在5台及以上或设备总容量在SOkW及以上时，应编制临时用电施工

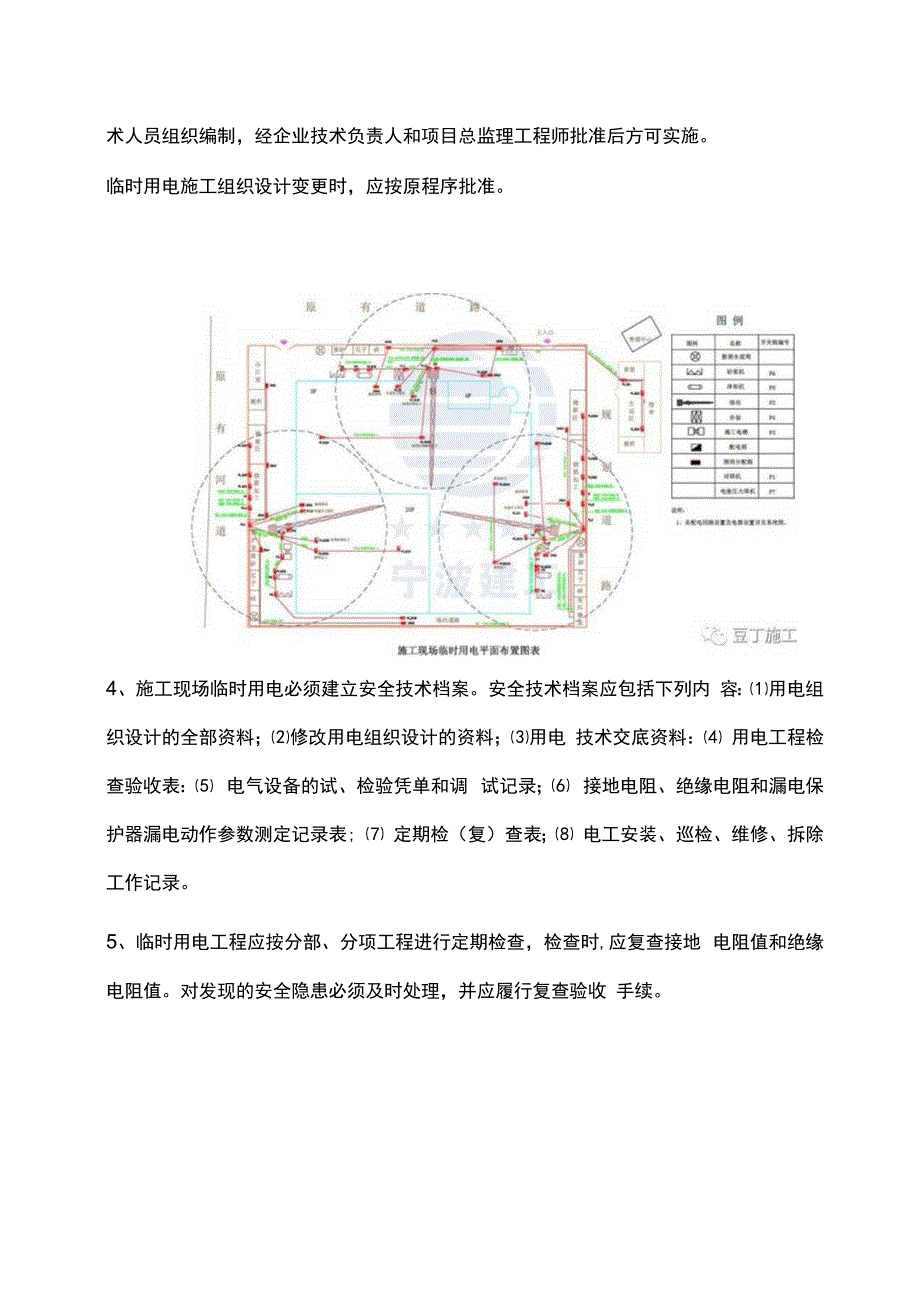

2、组织设计。临时用电施工组织设计应由电气工程技术人员组织编制，经企业技术负责人和项目总监理工程师批准后方可实施。临时用电施工组织设计变更时，应按原程序批准。4、施工现场临时用电必须建立安全技术档案。安全技术档案应包括下列内 容：用电组织设计的全部资料；修改用电组织设计的资料；用电 技术交底资料： 用电工程检查验收表： 电气设备的试、检验凭单和调 试记录； 接地电阻、绝缘电阻和漏电保护器漏电动作参数测定记录表; 定期检（复）查表； 电工安装、巡检、维修、拆除工作记录。5、临时用电工程应按分部、分项工程进行定期检查，检查时,应复查接地 电阻值和绝缘电阻值。对发现的安全隐患必须及时处理，并应履行复查验
3、收 手续。定期检查记录表产品介绍LBQ-II型漏电保护器测试仪主要用于测试漏电保 护器的漏电动作电流、漏电不动作电流以及漏电动作时 间，测试电流为OTOOmA分为十档，时间测试范围0- 799ms , 16位字符型蓝屏液晶显示，该测试仪为手持 式，体积小，重量轻，便于携带，是各种漏电保护器现 场或室内检测的最佳测试仪表.L手持式，小巧，灵活，操作简单.2.可测试单相、三相各类漏电保护器.3.可自动检测漏电动作电流.4.可直接测试漏电动作时间./A-百丁施T5.LCD液晶屏显示，读数直观. 一漏电保护器测试仪接地电阻测试仪二、外电防护1、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活
4、设施或堆放构件、架具、材料及其他杂物等。2、在建工程（含脚手架具）的外侧边缘与外电架空线路之间必须保持安全操作距离。最小安全操作距离应符合下表规定：外电线路电压等级(KV)11-1035-110220330500最小安全操作距离(M)4. O6. 08. 01015工HrSH3、施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表规定：外电线路电压等级(KV)111035最小垂直距离(M)6. 07. 07. 04、起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近 吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的 最小安全距离应符
5、合下表：电比(KV)安全距离 (M)11035110220330500沿垂直方向1. 53. 04. 05. 06. 07. 08. 5沿水平方向1. 52. 03. 54. 06. 07. 0。 - H8. 55、当达不到以上安全距离的要求时，必须编制外电线路防护方案，采取绝 缘隔离防护措施，并应悬挂醒目的警告标志牌。架设防护设施时，必须经有 关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工 程技术人员和专职安全人员监护。6、防护设施应坚固、稳定，防护屏障应 采用绝缘材料搭设，且对外电线路的隔离防护应达到IP30级(防止2.5mm 的固体侵入)。篇离指能外电防护措施7、当防
6、护设施与外电线路之间的最小安全距离达不到下表的规定时，必须与有关部门协商,采取停电、迁移外电线路或改变工程位置等措施,未采取 上述措施的严禁施工。外电线路电压等级（KV）1035IlO220330500最小安全操作距离（M）1.72.02.54.05.0%豆16.0施工8、脚手架的上下斜道严禁搭设在有外电线路的一侧。9、现场临时设施搭设、建筑起重机械安装位置等应避开有外电线路一侧。三、接地与接零保护系统1、在施工现场专用变压器供电的TNS接零保护系统中，电气设备的金 属外壳必须与专用保护零线连接。保护零线应由工作接地线、配电室（总配 电箱）电源侧零线或总漏电保护器电源侧零线处引出。2、当施工现
7、场与外电线路共用同一供电系统时，电气设备的接地、接零保 护与既有系统保持一致。不得一部分设备作保护接零，另一部分设备作保护 接地。采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护 器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电 源侧零线处，引出形成局部TN-S接零保护系统。电源进线为三相五线时总配电箱内接线（箱式变接电时）NLIL2 Ls电源进线为三相四线时总配电箱内接线（变压器接电时）3、每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接。不得采用铝导体做接地体或地下接地线。垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢材。接地可利用自
8、然接地体，宜采用与在 建工程基础接地网连接的方式，应保证其电气连接和热稳定。连接体士体钢筋结构体二 s重复接地装置1（采取自然接地体）重复接地装置2（采取人工接地体）4、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还 必须在配电系统的中间处和末端处做重复接地。在TN系统中，保护零线每 一重复接地装置的接地电阻值不应大于10o在工作接地电阻允许达到10 Q的电力系统中，所有重复接地的等效电阻值不应大于10o 5、 PE线上 严禁装设开关或熔断器。严禁PE线与N线混用，且PE线严禁断线。6、 PE线所用材质与相线、工作零线（N线）相同时，其最小截面应符合下表规定。PE线的绝缘颜色为
9、绿/黄双色线。相线芯线截面S (IDnI2)PE线最小截面(IDln2)S16S1635S/2 Li.pJ7、配电箱金属箱体，施工机械、照明器具、电器装置的金属外壳及支架等 不带电的外露导电部分应做保护接零，与保护零线的连接应采用铜鼻子连 接。施工机械保护接零配电箱箱门做保护接零架空电缆悬挂钢索及支架架空线路支架做保护接零保护零线的连接节点保护零线连接采用绞结连接方式（错误）四、配电箱、开关箱1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电，各级配电箱中均应安装漏电保护器。配电箱、开关箱设置应符合下列要求： 总配电箱以下可设若干分配电箱；分配电箱以下可设若干开关箱；三级配电三
10、级保护示意图 总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对 集中的区域；（3）分配电箱与开关箱的距离不得超过30m ,开关箱与其控制的固定式用电 设备的水平距离不宜超过3m ;（分配箱）（开关箱）分配电箱-开关箱-机械设备的距离开关箱集中设置（错误）（4）配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，不得有灌木、杂草。配电箱前有足够的操作空间（四周有防护）配电箱前有杂物堆放（错误）2、动力配电箱与照明配电箱、动力开关箱与照明开关箱均应分别设置。3、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制 2台及2台以上的用电设备。
11、私自安装了多路用电线路的开关箱（错误）私自安装多个插座的开关箱（错误）错误的一箱多插式开关箱（错误）4、配电箱的电器安装板上必须设N线端子和PE线端子板。N线端子板必 须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。 进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连 接。接线端子板防护N线、PE线端子板接线端子板无防护罩（错误）隔离开关负荷侧防护未对隔离开关负荷侧做绝缘防护（错误）5、隔离开关应设置于电源进线端，应采用分断时具有可见分断点，并能同 时断开电源所有极的隔离电器。漏电保护器应装设在配电箱、开关箱靠近负 荷的一侧，且不得用于启动电气设备的操作。6
12、、配电箱、开关箱的进、出线口应设置在箱体的下底面，出线应配置固定 线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移 动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头。配 电箱、开关箱的电源进线端严禁采用插头和插座活动连接。配电箱出线口处的橡胶防护圈配电箱出线的固定线卡7、配电箱，开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与 地面的垂直距离应为1.47.6mm。移动式配电箱、开关箱应装设在坚固、 稳定的支架上。其中心点与地面的垂直距离宜为0.81.6m。固定在支架上的分配电箱开关箱无支架直接放置在地面上（错误）IM74fl.2nn.配电制体的州/H轴小刊
13、Sen *GS吼 2、配好、*lii.年瓦 BXUtA4if JRtl.4-1.6n.mKSH. tttl. M*14iHiUiM).81.6n限定式开关In东Jft图女;豆丁施工8、配电箱、开关箱应编号，表明其名称、用途、维修电工姓名，箱内应有 配电系统图，标明电器元件参数及分路名称。9、配电箱、开关箱应进行定期检查、维修。检查、维修时必须按规定穿、 戴绝缘鞋、手套,必须使用电工绝缘工具，并应做检查、维修工作记录。10、配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换 时，严禁采用不符合额定工作电流的熔体代替。漏电保护器每天使用前应启 动漏电试验按钮试跳一次，试跳不正常时严禁继
14、续使用。配电箱做好相关标识检查维修时按规定做好防护措施,.五、现场照明1、照明配电箱内应设置隔离开关、熔断器和漏电保护器。熔断器的熔断电 流不得大于1 5Ao漏电保护器的漏电动作电流应小于30mA ,动作时间小 于 0.1S。2、施工现场照明器具金属外壳需要保护接零的，保护零线必须在同一根橡 套电缆内。严禁使用双芯对绞花线、护套线和单根绝缘铜芯线。导线不得随 地拖拉或缠绑在脚手架等设施构架上。3、照明灯具的金属外壳和金属支架必须作保护接零。4、室内220V灯具距地面不得低于2.5m ,室外220V灯具距地面不得低 于3m,配线必须采用绝缘导线或电缆线,并应做保护接零,不得采用双芯 对绞花线。LED灯带豆丁施工室
