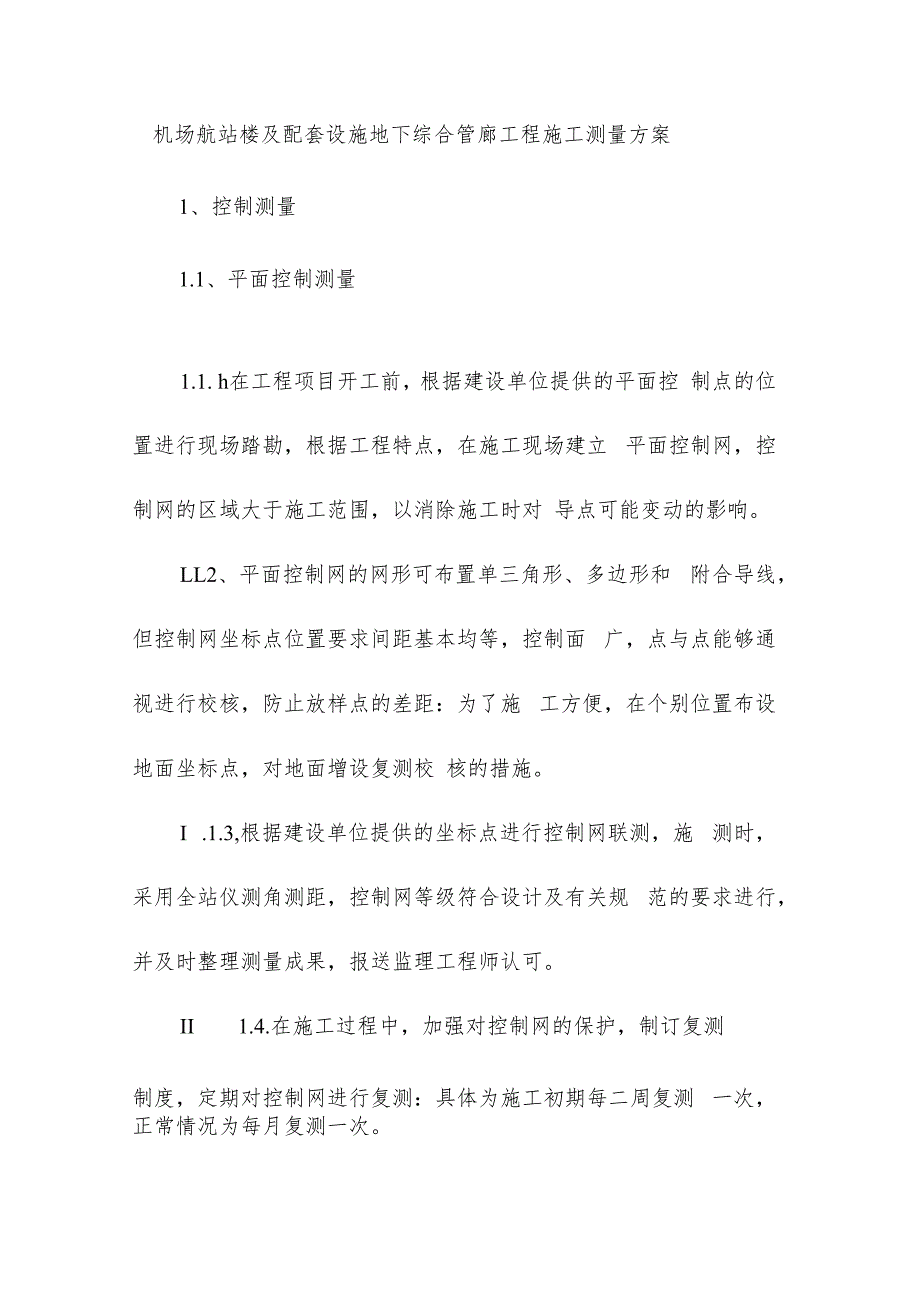

1、机场航站楼及配套设施地下综合管廊工程施工测量方案1、控制测量1.1、平面控制测量1.1. h在工程项目开工前，根据建设单位提供的平面控 制点的位置进行现场踏勘，根据工程特点，在施工现场建立 平面控制网，控制网的区域大于施工范围，以消除施工时对 导点可能变动的影响。LL2、平面控制网的网形可布置单三角形、多边形和 附合导线，但控制网坐标点位置要求间距基本均等，控制面 广，点与点能够通视进行校核，防止放样点的差距：为了施 工方便，在个别位置布设地面坐标点，对地面增设复测校 核的措施。I .1.3,根据建设单位提供的坐标点进行控制网联测，施 测时，采用全站仪测角测距，控制网等级符合设计及有关规 范的

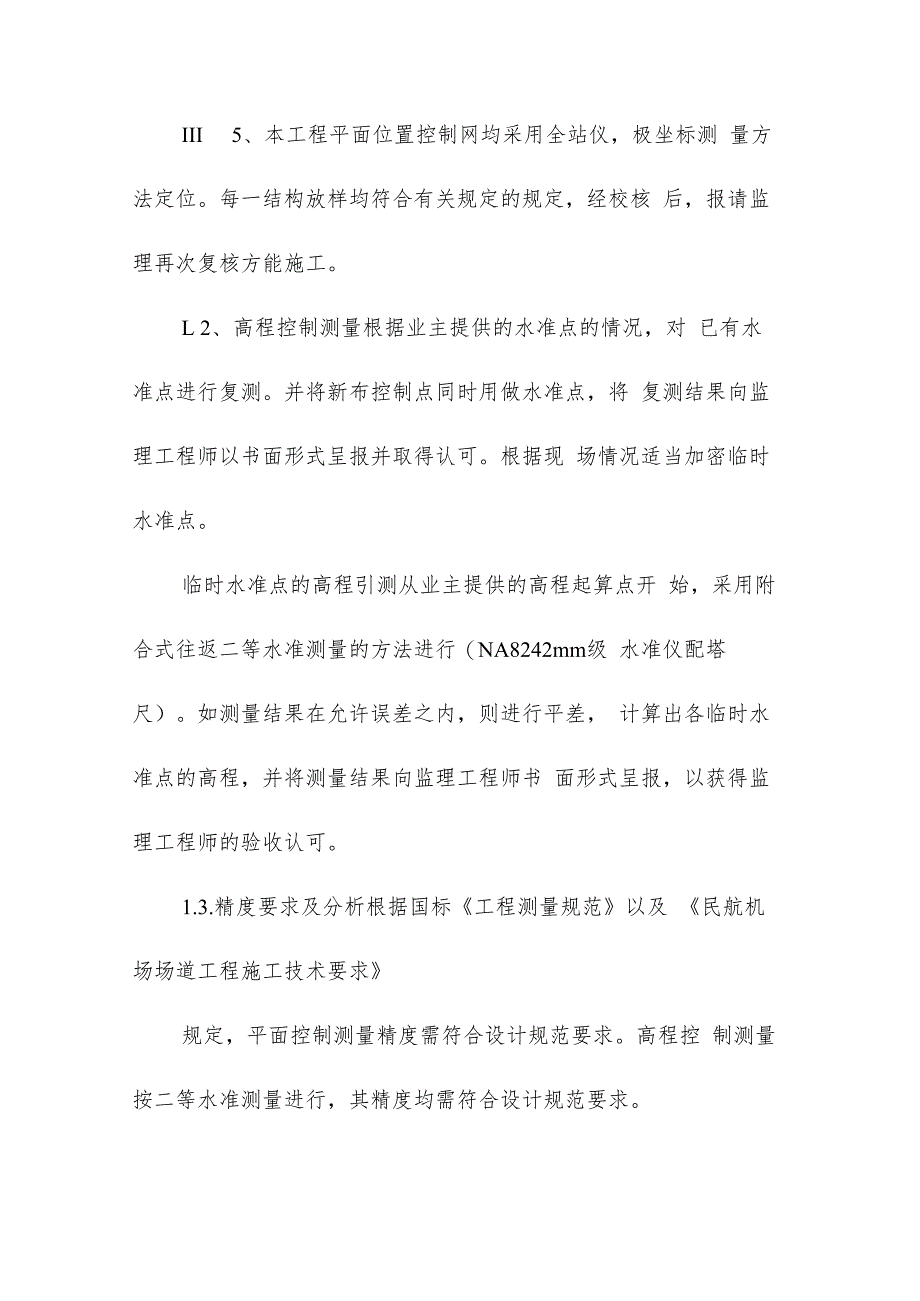

2、要求进行，并及时整理测量成果，报送监理工程师认可。II 1.4.在施工过程中，加强对控制网的保护，制订复测制度，定期对控制网进行复测：具体为施工初期每二周复测 一次，正常情况为每月复测一次。III 5、本工程平面位置控制网均采用全站仪，极坐标测 量方法定位。每一结构放样均符合有关规定的规定，经校核 后，报请监理再次复核方能施工。L 2、高程控制测量根据业主提供的水准点的情况，对 已有水准点进行复测。并将新布控制点同时用做水准点，将 复测结果向监理工程师以书面形式呈报并取得认可。根据现 场情况适当加密临时水准点。临时水准点的高程引测从业主提供的高程起算点开 始，采用附合式往返二等水准测量的方法进

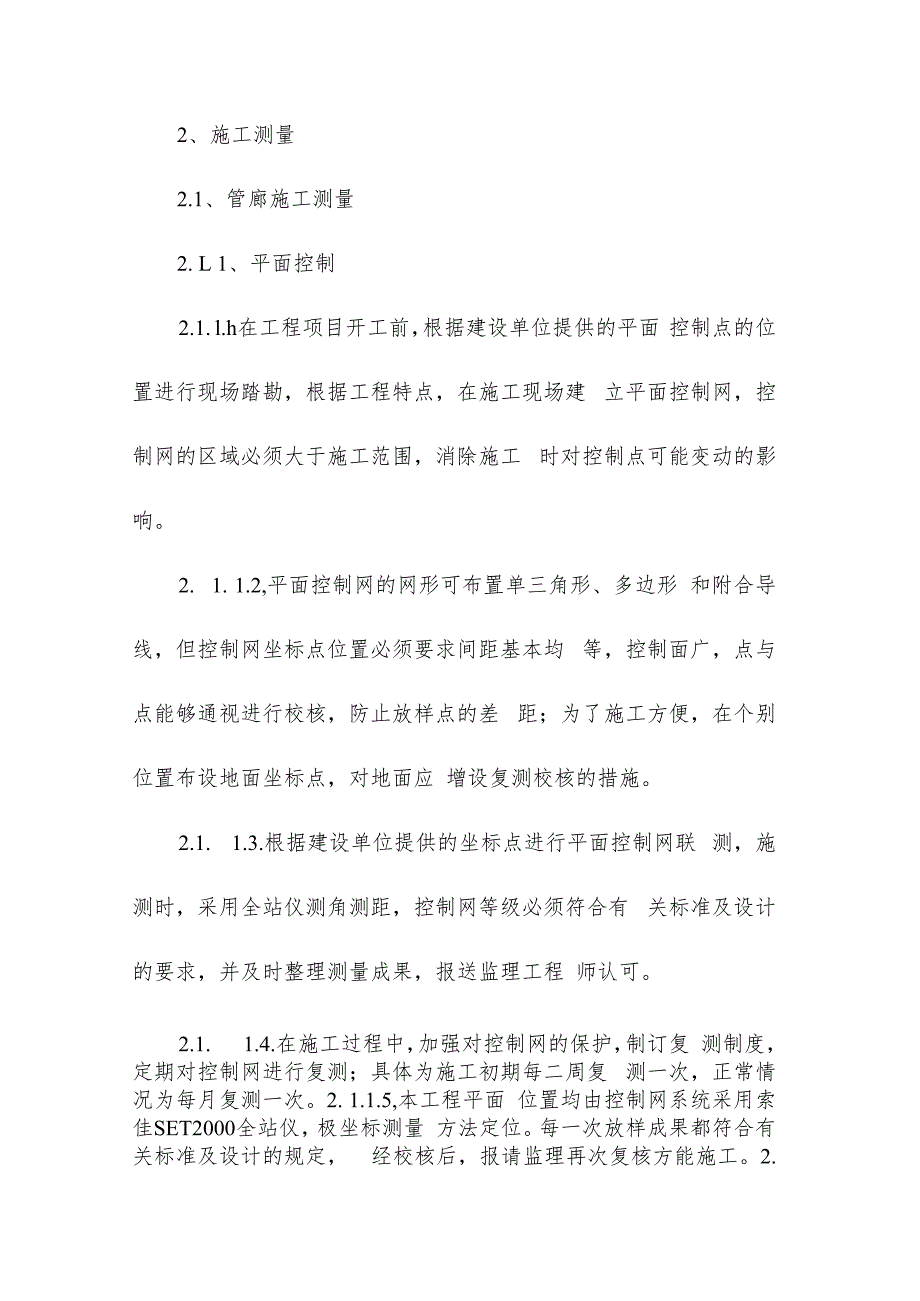

3、行（NA8242mm级 水准仪配塔尺）。如测量结果在允许误差之内，则进行平差， 计算出各临时水准点的高程，并将测量结果向监理工程师书 面形式呈报，以获得监理工程师的验收认可。1.3.精度要求及分析根据国标工程测量规范以及 民航机场场道工程施工技术要求规定，平面控制测量精度需符合设计规范要求。高程控 制测量按二等水准测量进行，其精度均需符合设计规范要求。2、施工测量2.1、管廊施工测量2. L 1、平面控制2.1. l.h在工程项目开工前，根据建设单位提供的平面 控制点的位置进行现场踏勘，根据工程特点，在施工现场建 立平面控制网，控制网的区域必须大于施工范围，消除施工 时对控制点可能变动的影响。
4、2. 1. 1.2,平面控制网的网形可布置单三角形、多边形 和附合导线，但控制网坐标点位置必须要求间距基本均 等，控制面广，点与点能够通视进行校核，防止放样点的差 距；为了施工方便，在个别位置布设地面坐标点，对地面应 增设复测校核的措施。2.1. 1.3.根据建设单位提供的坐标点进行平面控制网联 测，施测时，采用全站仪测角测距，控制网等级必须符合有 关标准及设计的要求，并及时整理测量成果，报送监理工程 师认可。2.1. 1.4.在施工过程中，加强对控制网的保护，制订复 测制度，定期对控制网进行复测；具体为施工初期每二周复 测一次，正常情况为每月复测一次。2. 1.1.5,本工程平面 位置均由控
5、制网系统采用索佳SET2000全站仪，极坐标测量 方法定位。每一次放样成果都符合有关标准及设计的规定， 经校核后，报请监理再次复核方能施工。2. 1.1. 6,根据图 纸提供的管廊中线坐标，用全站仪放样管廊基坑的各拐点和 直线上每隔IOom的加密点，所放各点均打龙门板桩固定。 放样完成后，将测量成果以书面形式呈报监理工程师复查， 复验合格后方可进入下一道工序。2.1.2、 高程控制2.1.2.h由于本工程施工面广，投标单位将根据建设单 位提供的水准点，沿本工程的施工区域设置水准控制网，采 用附合水准线路进行联测，测量等级为三等，运用NA2水准 仪加精密平行板测微器进行测量，控制读数精度；临时水
6、 准点应按国家测量标准进行埋设。2. 1.2,2.工程施工高程测量采用支水准线路方法，支点必须进行校核合格，方能使用。2.1.2.3.根据图纸提供的各特征点，高程和相应的坡比 和坡长，计算管廊基坑每延伸20m时各级各点的高程。在基 槽开挖时，由专职测量人员在现场实测，确保不扰动土基。 当基槽开挖完成后，沿管廊基坑每20m打一龙门板，将排水 沟的中线和高程值均标定于其上，以指导排水沟施工。为保 证其不偏位，应定期对其加以检查。2.1.3,施工测量施工中按照设计规定和图纸执行，掌握 基槽尺寸，土基标高，布设20mX20m的方格桩，必要时进行加 桩，采用拉尼龙线加桩方法进行标高控制，经常测量，防 止超挖、超填。2.2、基线点、临时水准点的复测与沉降观测在施工期 间，为验证基线点、临时水准点的正确性，应定期组织人员 复测或请业主协调由测绘院进行复测。复测时的方法与精度 要求与前面控制测量相同。并将复测结果及时向监理工程 师呈报。所有控制点均需严加保护，严禁碰动或损坏，并 有明确的保护措施。2.3、测量资料的整理归档随着施工的进行，每一项测 量工作完成后都要及时进行报验，报验资料一定要跟上，测 量报验资料要求准确、清晰、完整，所有资料需统一编号， 并建立报验台帐，报验资料要求有去有回，为竣工资料整理 打下良好的基础。测量报验资料除上报监理工程师外，内部 也要留底，以备以后查找。
