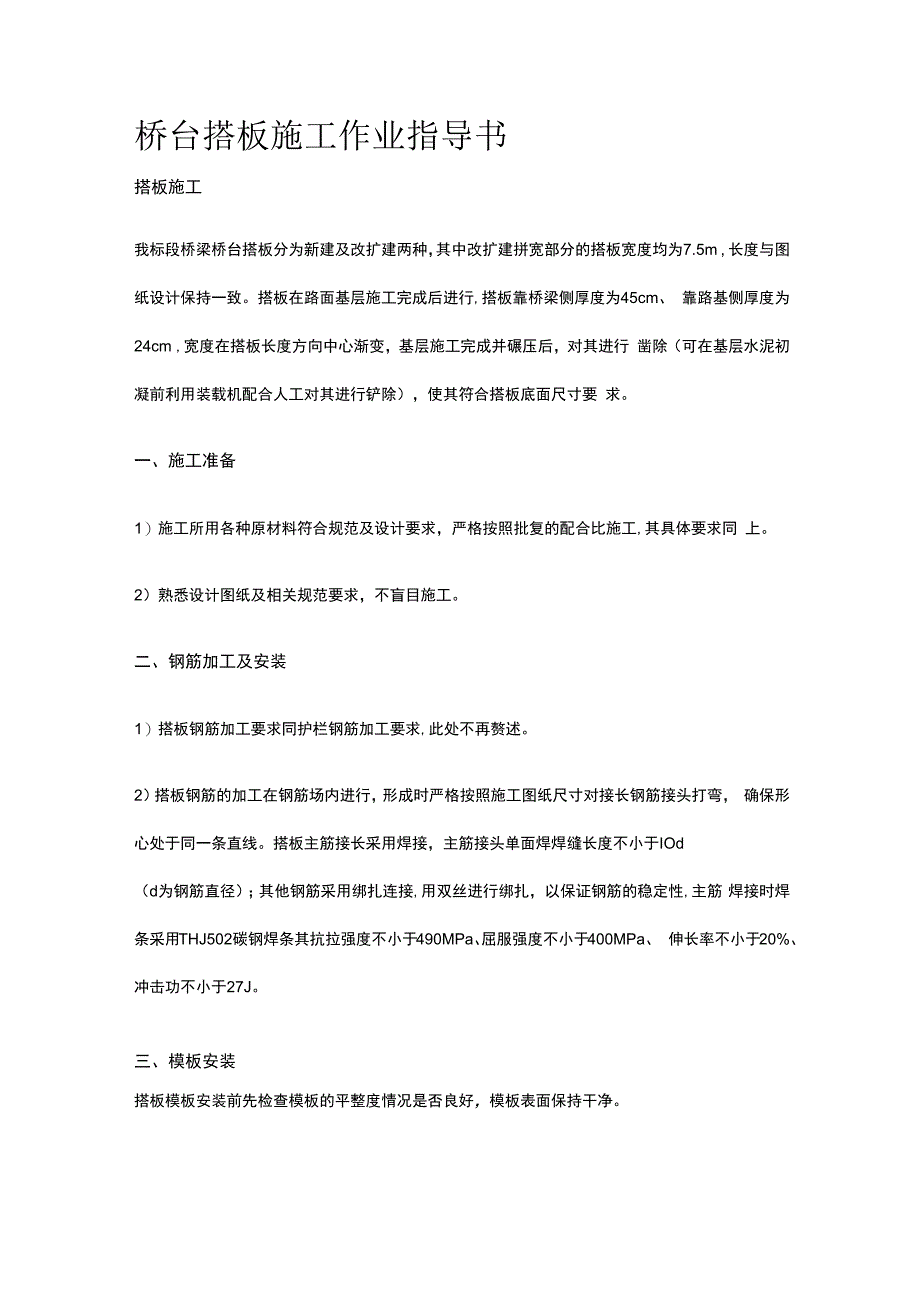

1、桥台搭板施工作业指导书搭板施工我标段桥梁桥台搭板分为新建及改扩建两种，其中改扩建拼宽部分的搭板宽度均为7.5m , 长度与图纸设计保持一致。搭板在路面基层施工完成后进行,搭板靠桥梁侧厚度为45cm、 靠路基侧厚度为24cm ,宽度在搭板长度方向中心渐变，基层施工完成并碾压后，对其进行 凿除（可在基层水泥初凝前利用装载机配合人工对其进行铲除），使其符合搭板底面尺寸要 求。一、施工准备1）施工所用各种原材料符合规范及设计要求，严格按照批复的配合比施工,其具体要求同 上。2）熟悉设计图纸及相关规范要求，不盲目施工。二、钢筋加工及安装1）搭板钢筋加工要求同护栏钢筋加工要求,此处不再赘述。2）搭板钢筋的

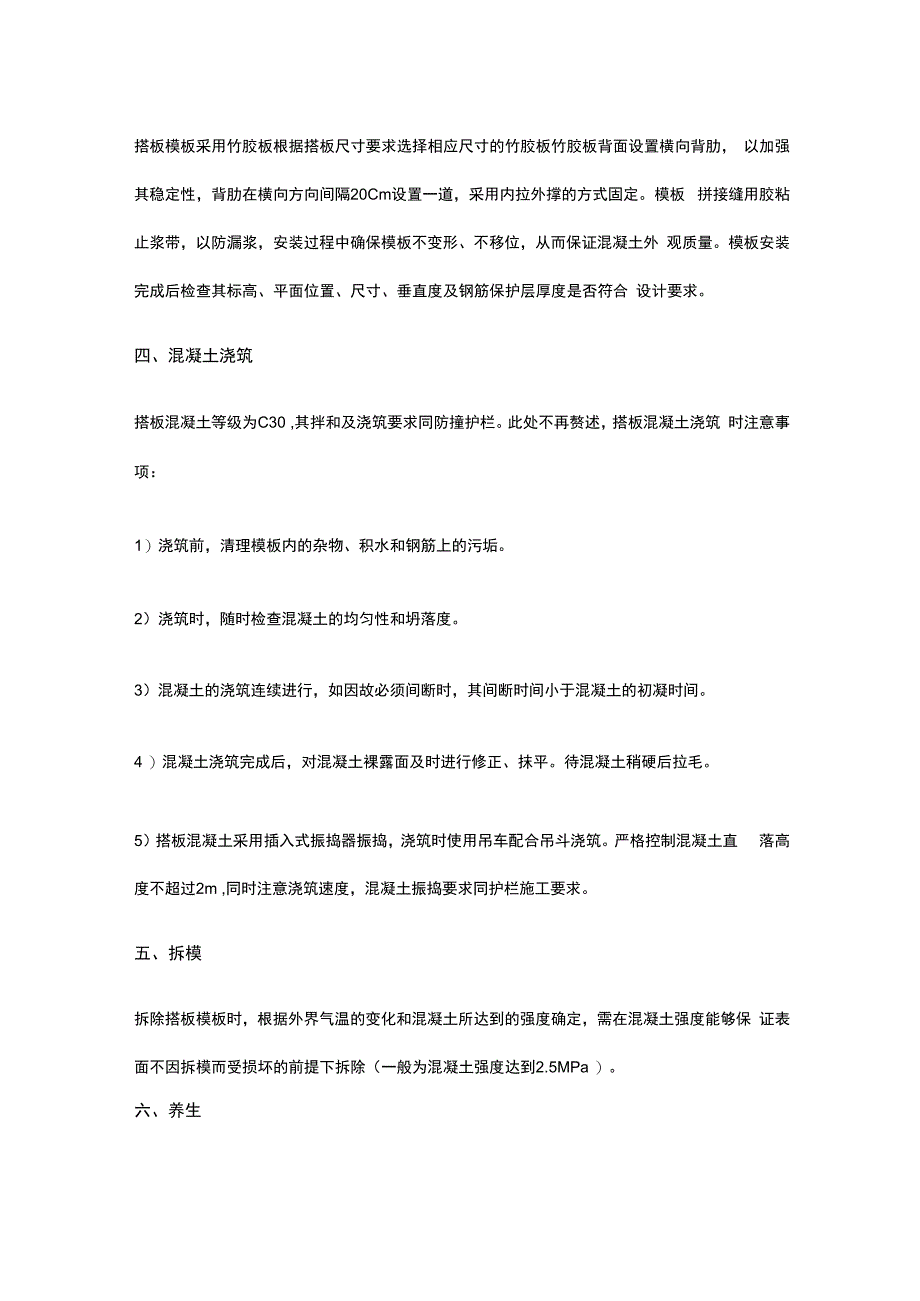

2、加工在钢筋场内进行，形成时严格按照施工图纸尺寸对接长钢筋接头打弯， 确保形心处于同一条直线。搭板主筋接长采用焊接，主筋接头单面焊焊缝长度不小于IOd（d为钢筋直径）；其他钢筋采用绑扎连接,用双丝进行绑扎，以保证钢筋的稳定性,主筋 焊接时焊条采用THJ502碳钢焊条其抗拉强度不小于490MPa、屈服强度不小于400MPa、 伸长率不小于20%、冲击功不小于27J。三、模板安装搭板模板安装前先检查模板的平整度情况是否良好，模板表面保持干净。搭板模板采用竹胶板根据搭板尺寸要求选择相应尺寸的竹胶板竹胶板背面设置横向背肋， 以加强其稳定性，背肋在横向方向间隔20Cm设置一道，采用内拉外撑的方式固定。模板
3、 拼接缝用胶粘止浆带，以防漏浆，安装过程中确保模板不变形、不移位，从而保证混凝土外 观质量。模板安装完成后检查其标高、平面位置、尺寸、垂直度及钢筋保护层厚度是否符合 设计要求。四、混凝土浇筑搭板混凝土等级为C30 ,其拌和及浇筑要求同防撞护栏。此处不再赘述，搭板混凝土浇筑 时注意事项：1）浇筑前，清理模板内的杂物、积水和钢筋上的污垢。2）浇筑时，随时检查混凝土的均匀性和坍落度。3）混凝土的浇筑连续进行，如因故必须间断时，其间断时间小于混凝土的初凝时间。4 ）混凝土浇筑完成后，对混凝土裸露面及时进行修正、抹平。待混凝土稍硬后拉毛。5）搭板混凝土采用插入式振捣器振捣，浇筑时使用吊车配合吊斗浇筑。严

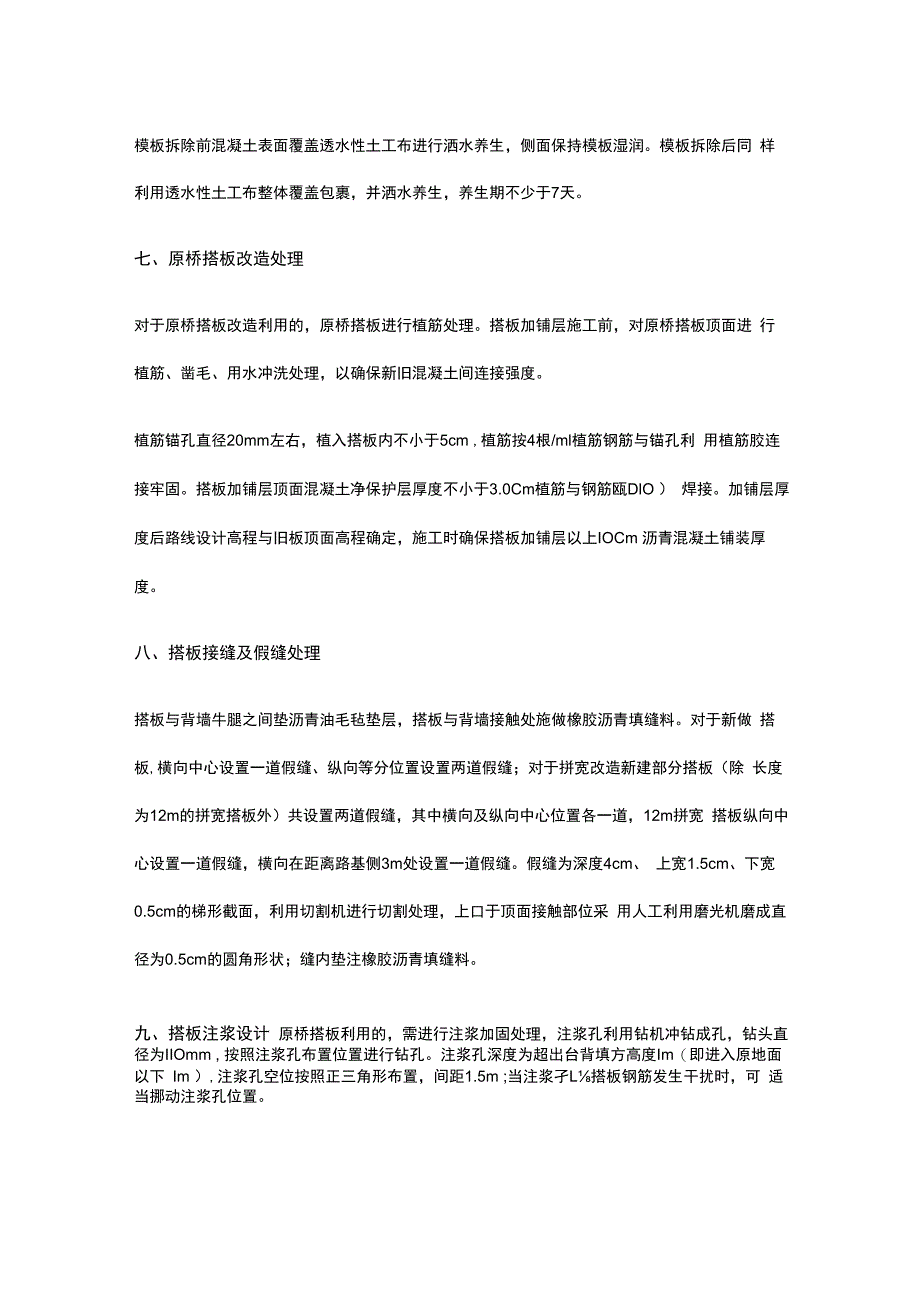

4、格控制混凝土直 落高度不超过2m ,同时注意浇筑速度，混凝土振捣要求同护栏施工要求。五、拆模拆除搭板模板时，根据外界气温的变化和混凝土所达到的强度确定，需在混凝土强度能够保 证表面不因拆模而受损坏的前提下拆除（一般为混凝土强度达到2.5MPa ）。六、养生模板拆除前混凝土表面覆盖透水性土工布进行洒水养生，侧面保持模板湿润。模板拆除后同 样利用透水性土工布整体覆盖包裹，并洒水养生，养生期不少于7天。七、原桥搭板改造处理对于原桥搭板改造利用的，原桥搭板进行植筋处理。搭板加铺层施工前，对原桥搭板顶面进 行植筋、凿毛、用水冲洗处理，以确保新旧混凝土间连接强度。植筋锚孔直径20mm左右，植入搭板内不小于
5、5cm ,植筋按4根/ml植筋钢筋与锚孔利 用植筋胶连接牢固。搭板加铺层顶面混凝土净保护层厚度不小于3.0Cm植筋与钢筋瓯DlO ） 焊接。加铺层厚度后路线设计高程与旧板顶面高程确定，施工时确保搭板加铺层以上IOCm 沥青混凝土铺装厚度。八、搭板接缝及假缝处理搭板与背墙牛腿之间垫沥青油毛毡垫层，搭板与背墙接触处施做橡胶沥青填缝料。对于新做 搭板,横向中心设置一道假缝、纵向等分位置设置两道假缝；对于拼宽改造新建部分搭板（除 长度为12m的拼宽搭板外）共设置两道假缝，其中横向及纵向中心位置各一道，12m拼宽 搭板纵向中心设置一道假缝，横向在距离路基侧3m处设置一道假缝。假缝为深度4cm、 上宽1.5cm、下宽0.5cm的梯形截面，利用切割机进行切割处理，上口于顶面接触部位采 用人工利用磨光机磨成直径为0.5cm的圆角形状；缝内垫注橡胶沥青填缝料。九、搭板注浆设计 原桥搭板利用的，需进行注浆加固处理，注浆孔利用钻机冲钻成孔，钻头直径为IIOmm , 按照注浆孔布置位置进行钻孔。注浆孔深度为超出台背填方高度Im（即进入原地面以下 Im ）,注浆孔空位按照正三角形布置，间距1.5m ;当注浆孑L搭板钢筋发生干扰时，可 适当挪动注浆孔位置。
