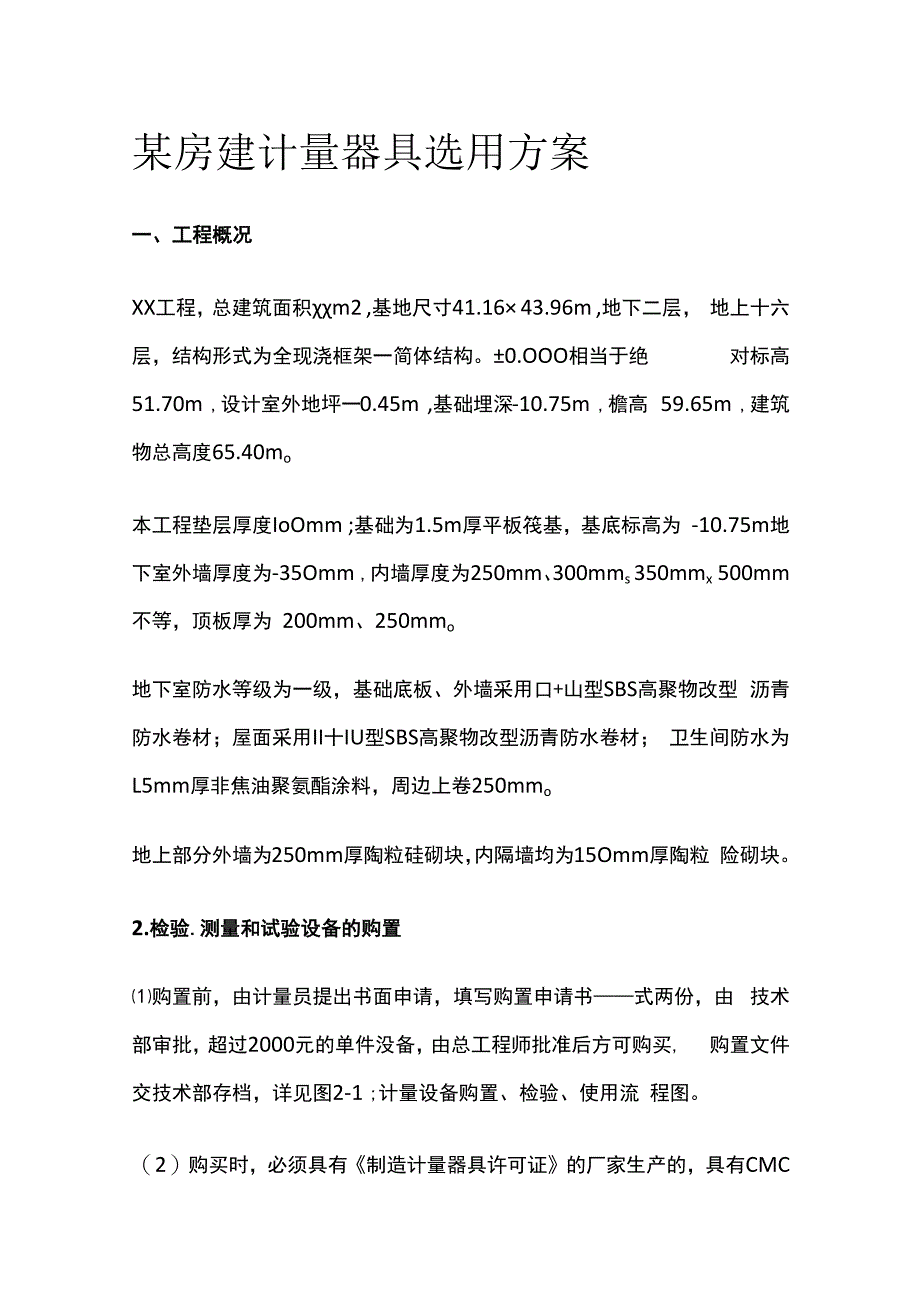

1、某房建计量器具选用方案一、工程概况XX工程，总建筑面积m2 ,基地尺寸41.16 43.96m ,地下二层， 地上十六层，结构形式为全现浇框架一简体结构。0.OOO相当于绝 对标高51.70m ,设计室外地坪一0.45m ,基础埋深-10.75m ,檐高 59.65m ,建筑物总高度65.40mo本工程垫层厚度IoOmm ;基础为1.5m厚平板筏基，基底标高为 -10.75m地下室外墙厚度为-35Omm ,内墙厚度为250mm、300mms 350mmx 500mm 不等，顶板厚为 200mm、250mmo地下室防水等级为一级，基础底板、外墙采用口+山型SBS高聚物改型 沥青防水卷材；屋面采用

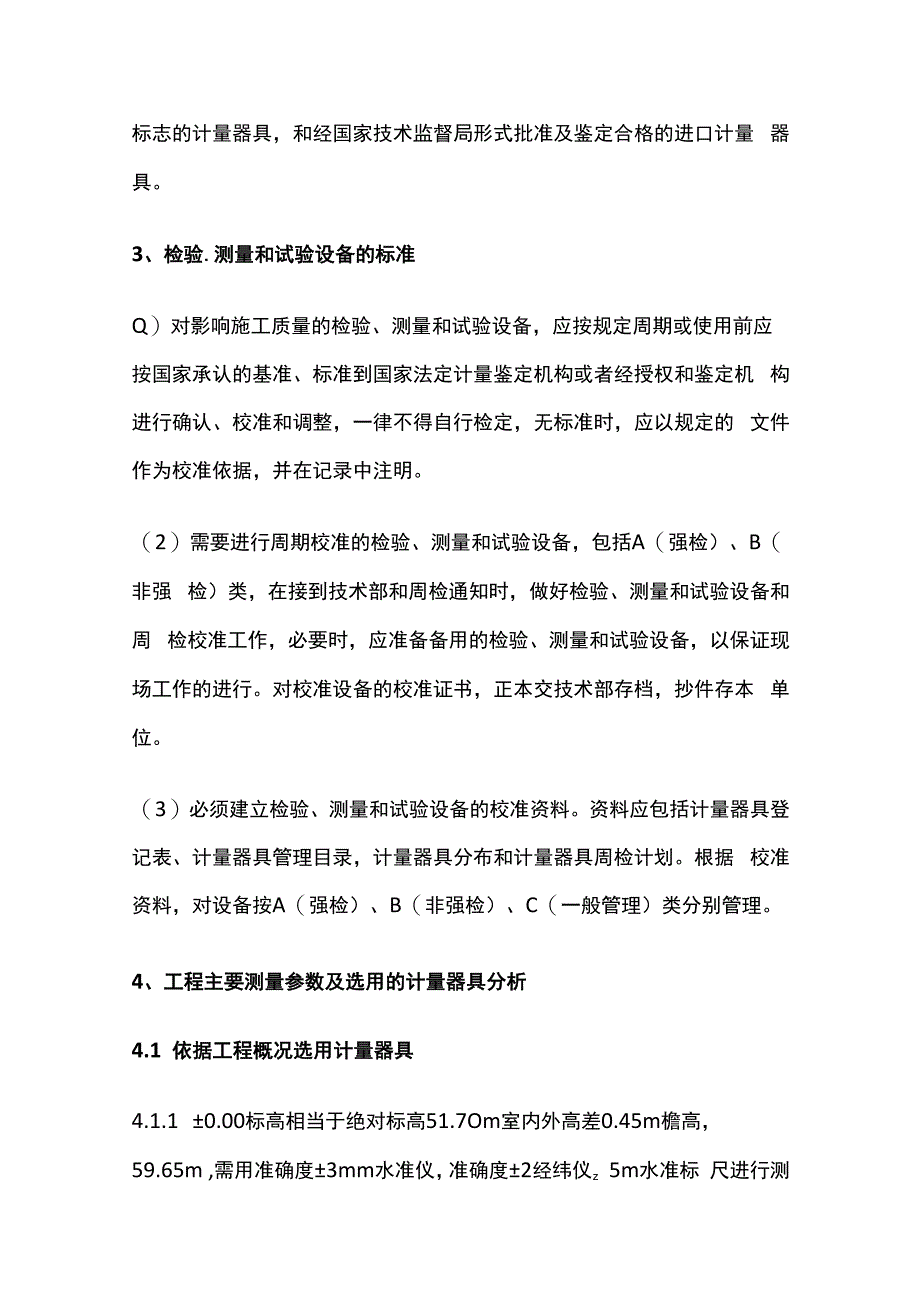

2、II十IU型SBS高聚物改型沥青防水卷材； 卫生间防水为L5mm厚非焦油聚氨酯涂料，周边上卷250mmo地上部分外墙为250mm厚陶粒硅砌块，内隔墙均为15Omm厚陶粒 险砌块。2.检验.测量和试验设备的购置购置前，由计量员提出书面申请，填写购置申请书式两份，由 技术部审批，超过2000元的单件没备，由总工程师批准后方可购买, 购置文件交技术部存档，详见图2-1 ;计量设备购置、检验、使用流 程图。（2）购买时，必须具有制造计量器具许可证的厂家生产的，具有CMC 标志的计量器具，和经国家技术监督局形式批准及鉴定合格的进口计量 器具。3、检验.测量和试验设备的标准Q）对影响施工质量的检验、测量和
3、试验设备，应按规定周期或使用前应 按国家承认的基准、标准到国家法定计量鉴定机构或者经授权和鉴定机 构进行确认、校准和调整，一律不得自行检定，无标准时，应以规定的 文件作为校准依据，并在记录中注明。（2）需要进行周期校准的检验、测量和试验设备，包括A（强检）、B（非强 检）类，在接到技术部和周检通知时，做好检验、测量和试验设备和周 检校准工作，必要时，应准备备用的检验、测量和试验设备，以保证现 场工作的进行。对校准设备的校准证书，正本交技术部存档，抄件存本 单位。（3）必须建立检验、测量和试验设备的校准资料。资料应包括计量器具登 记表、计量器具管理目录，计量器具分布和计量器具周检计划。根据 校准

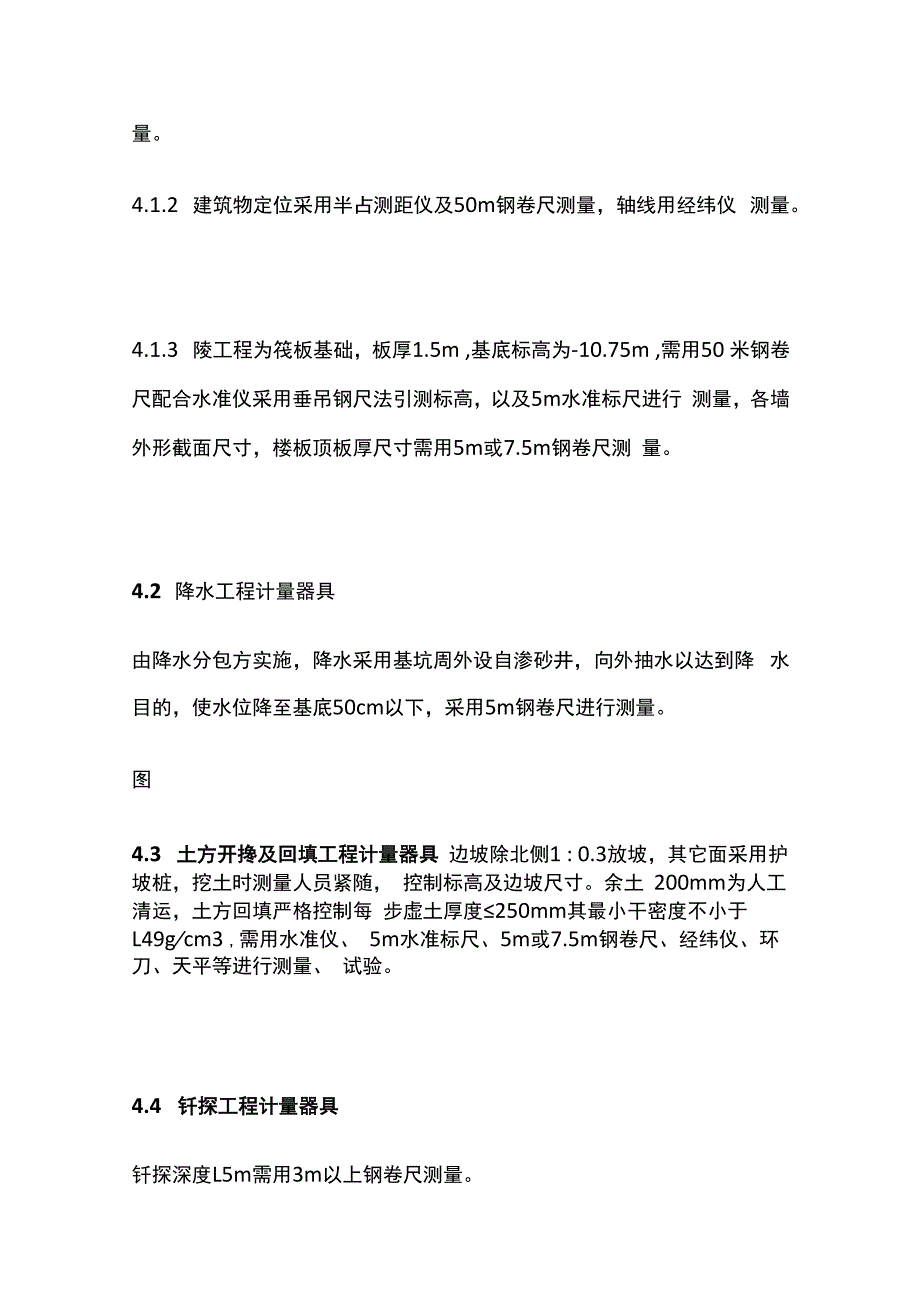

4、资料，对设备按A（强检）、B（非强检）、C（一般管理）类分别管理。4、工程主要测量参数及选用的计量器具分析4.1 依据工程概况选用计量器具4.1.1 0.00标高相当于绝对标高51.7Om室内外高差0.45m檐高， 59.65m ,需用准确度3mm水准仪，准确度2经纬仪z 5m水准标 尺进行测量。4.1.2 建筑物定位采用半占测距仪及50m钢卷尺测量，轴线用经纬仪 测量。4.1.3 陵工程为筏板基础，板厚1.5m ,基底标高为-10.75m ,需用50 米钢卷尺配合水准仪采用垂吊钢尺法引测标高，以及5m水准标尺进行 测量，各墙外形截面尺寸，楼板顶板厚尺寸需用5m或7.5m钢卷尺测 量。4.2
5、降水工程计量器具由降水分包方实施，降水采用基坑周外设自渗砂井，向外抽水以达到降 水目的，使水位降至基底50cm以下，采用5m钢卷尺进行测量。图4.3 土方开搀及回填工程计量器具 边坡除北侧1 : 0.3放坡，其它面采用护坡桩，挖土时测量人员紧随， 控制标高及边坡尺寸。余土 200mm为人工清运，土方回填严格控制每 步虚土厚度250mm其最小干密度不小于L49gcm3 ,需用水准仪、 5m水准标尺、5m或7.5m钢卷尺、经纬仪、环刀、天平等进行测量、 试验。4.4 钎探工程计量器具钎探深度L5m需用3m以上钢卷尺测量。4.5 基础防水工程计量器具4.5.1 检查含水率不大于9%时方可施工，施工环
6、境温度低于+5。C时不 予施工，需用天平、温度计等进行测量、试验。4.5.2 接缝处长边搭接大于IOOmm ,短边搭接大于15Omm ,需用2m 以上钢卷尺进行检查,外墙防水700nml高为内贴法,用钢尺进行检查。4.5.3 底板保护层豆石佐4cm厚，用水准仪测量所做灰饼标高，然后 冲筋保证保护层厚度达到要求即可。外墙采用C4OP8抗渗险，底板采 用C35P8抗渗碎，防水层做完后粘贴苯板保护。4.6 模板工程计量器具4.6.1 基础：东、南、西三面砌240砖墙，2200mm高为外模，底板 北侧采用多层板支立，需用3m以上钢卷尺及靠尺即可。4.6.2 地下室外墙采用大模板支撑浇筑碎,需用水准仪抄
7、测标高控制， 以及用5m以上钢卷尺、靠尺枪查其垂直度即可。4.6.3 独立柱、主体结构、楼梯：独立柱、主体结构施工时主要以水准 仪控制标高，钢卷尺配合测量，靠尺检查垂直度，必要时采用经纬仪检 查垂直度。楼梯可采用小型水平尺检查水平度。4.6.4 所有模板标高用水准仪和5m水准标尺进行检测。4.7 钢筋工程计量器具4.7.1 钢筋绑扎时要留设保护层：保护层厚基础底板为35mm ,外墙外 侧30mm ,外墙内侧25mm ,梁柱25mm ,楼板15mm ,保护层厚度 用钢卷尺检查即可。4.7.2 钢筋锚固长度、搭接长度用3m以上钢卷尺检查即可。4.7.3 马凳间距、钢筋间距、箍筋间距、箍筋加密区长度
8、用3m以上钢 尺检测，钢筋加工尺寸用5m以一钢尺检查。4.7.4 底板弹出墙、柱的轴线及边线,用经纬仪放线。4.7.5 钢筋直径大于20nlm的采用等强锥螺纹、冷挤压接头连接，锥螺 纹接头加工前，先用压力机预压，以压力机压力表控制压力大小，用套 丝机套丝,用卡环检测丝口质量,锥螺纹接头施工使用力矩扳子手拧紧。冷挤压也以压力机压力表控制挤压程度,压痕深度用卡环检查。4.8 磴工程计量器具4.8.1 采用商品召仝z商品硅的计量（砂、石、水泥、外加剂）由商品召仝供 应单位控制，经理部做试验。商品已进入现场，用坍落度筒测试坍落度 值，并做相应试块（需100100l00mm抗压试模、175x185X15
9、Omm抗渗试模）。4.8.2 对现浇磴标高用水准仪或钢尺检查，柱、梁每层垂直度采用2m 托线板类仪器检查（靠尺检测），全高用经纬仪检查；表面平整度用2m 靠尺和楔型塞尺检查,其余预埋件位置尺寸用钢尺检查。4.9 砌筑工程计量器具工程参数用以下计量器具检查：4.9.1 对墙砌体顶面标高用水准仪和尺量检查；4.9.2 垂直度用2m托线板类仪器检查；4.9.3 砌体表面平整度、灰缝用施工线、靠尺和楔形塞尺检查；4.9.4 砂浆试块需用试模9块。4.10 架子工程计量器具 对地基要求、构造要求、安全要求及搭设参数需配备3m、5m、30m 以上的钢卷尺、水准仪、经纬仪及一个接地电阻测试表。4.11 装修
10、工程计量器具4.11.1 门窗工程：弹出50线找规矩,需配备一台水准仪和一个水准标 尺。4.11.2 抹灰：冲筋及墙体表面十整厦，需配备靠尺和3m以上钢卷尺。4.11.3 水泥楼地面、地砖地面及屋面工程质量检查需配备靠尺、塞尺， 拌制砂浆配备2台500Kg以上台称计量砂子重量。4.12 机械计量器具从施组中的施工机具设备需用量计划分析4.13 主要材料计量检测4.13.1 钢筋进入现场采用电子吊钩称计量。4.13.2 木材采用钢卷尺(5m)计量，玻璃用3m钢尺检测，按实际平方 米计量。4.13.3 水泥、石灰，液体材料用500Kg以上台称抽检。4.13.4 砂子、石子、豆石、石渣用5m钢尺计量
11、。4.13.5 其余以个、块、根为单位的材料按实际数量计量，如：红机砖。4.14 冬季施工计量器具应做好测温记录工作，浇筑碎时应留置测温孔，需配备温度计50根， 数字测温计一个。4.15 雨季施工计量器具施工用电设备应有接地接零措施，需用一个接地电阻表和两个绝缘电阻 测试表以及电度表、电压表、电流表等。4.16 技术质量计量器具技术质量措施中的参数需配备一套质量检测器和经纬仪、水准纬4.17 实验计量器具除前面所提到的硅抗压、抗渗，砂浆抗压，土壤干密度试验所需的计量 器具外，还需做红机砖、陶粒空心砖、钢筋搭接、防水材料等试验，这 类试验经理部无需配备计量器具，由经理部取样后送公司实验室或监理
12、指定实验室进行试验。4.18 文明施工计量器具根据文明施工方案中各方面的内容及参数值，需配备5m或7.5m钢卷 尺和一个接地电阻表，两个绝缘电阻测试表即可。4.19 能源控制计量器具对临时用水用电需配备一个民工生活用水表，一个经理部生活区用水表, 一个施工用电表，一个生活用电表。4.20 电施工计量器具4.20.1 预埋管线中暗配管弯曲半径应大于管外径的10倍，采用套管连 按时，套管长度为管外径的L53倍，钢管间隔Im左右与钢筋绑扎 牢固，管线长度超过下列情况应加装中间接线箱，无弯时30m ,有一 个弯时20m ,有两个弯时15m ,三个弯时8m ,需用一把5m和30m 以上的钢卷尺测量。4.
13、20.2 本工程接地电阻不大于1欧姆，需配备一个接地电阻表。4.20.3 管内穿线后要检测导线的绝缘电阻，阻值应大于05兆欧。照明 在送电前，应做好各回路绝缘电阻测试，绝缘电阻值要不小于05兆 欧。电动机试运行前要进行测量，其绝缘电阻值要不小于1兆欧，需配 备绝缘电阻测试表。4.21 暖卫施工计量器具4.21.1 采暖管道安装：钢焊接需配备一把焊接检查尺，暖气干管采用30mm厚岩棉管壳，外缠玻璃丝布，用L=150mm针检查厚度。4.1.2 炉片安装:距立管70Omm ,散热器中心与墙面距离为13Omm , 用钢尺检查。供回水干管，支管坡度用水准仪或水平尺控制。4.1.3 散热器：给水管试压试验
14、需配备3个压力表，给水横管坡度控 制计量器具同散热器供回水干管。4.1.4 排水管道安装：排水管道上吊钩或卡箍应固定在承重结构上， 固定件间距：横管不大于2cm ,立管底部的弯管处设支墩，应用5m钢 卷尺检查，排水管道坡度用水准仪进行控制。4.1.5 卫生洁具安装位置要正确，单独器具偏差小于IOmm ,成排器 具偏差小于5mm ,用钢尺和拉线检查。4.1.6 热水管道安装：主立管及干管均采用30mm岩棉管壳保温，采 用L=I50mm钢针检查厚度。4.1.7 消防立管，机泵安装、试验的计量器具同给水管道。4.22其它计量器具由于生产质量检查的需要，外包队还需配备钢卷尺、氧气表、乙块表， 外包队配
15、备的器具归到经理部管理，计量建帐下发登记。5、分包工程使用的计量器具的管理Q）分包单位使用的计量器具由经理部统一管理所有计量器具必须提供 有效期范围的有效证件，由主任工程师协助计量员收取有效检定证件。(2)分包单位使用的计量器具由经理部统一做标识。(3)分包工程项目有：防水、降水、土方开挖、消防、弱电、水电等。6、检验、测量和试验设备的标识Q)检验、测量和试验设备的标识，交技术部统一管理。(2)凡经校准后的检验、测量和试验设备，应粘贴标识，以证明该设备处 于有效期内，并在标识上注明编号，下次校准日期和检定人员姓名。(3)接到技术部按校准的检定证书或批准资料名目发给的设备标识,由计 量员负责标识。7、检验.测量和试验设备使用.维护和保养Q)制定检验、测量和试验设备的使用、维护和保养制度。(2)所有设备在使用时，使用人应保证其测量误差已知，且能满足规定要 求。(3)在操作过程中，发现检验、测量和试验设备的精度偏离校准状态时, 应及时停止使用，对偏离校准状态的检验、测量和试验设备进行重新校 准，经校准合格后方可使用。(4)应对精度失准的检验、测量和试验设备，进行失准原由分析制度，防 止失准的纠正措施。并填写检验、测量和试验设备的失准报告。(5)应对精度失准的检验、测量和试验设备出具的检测结果进行复测，评 定已测试结果的有效性。(6)
