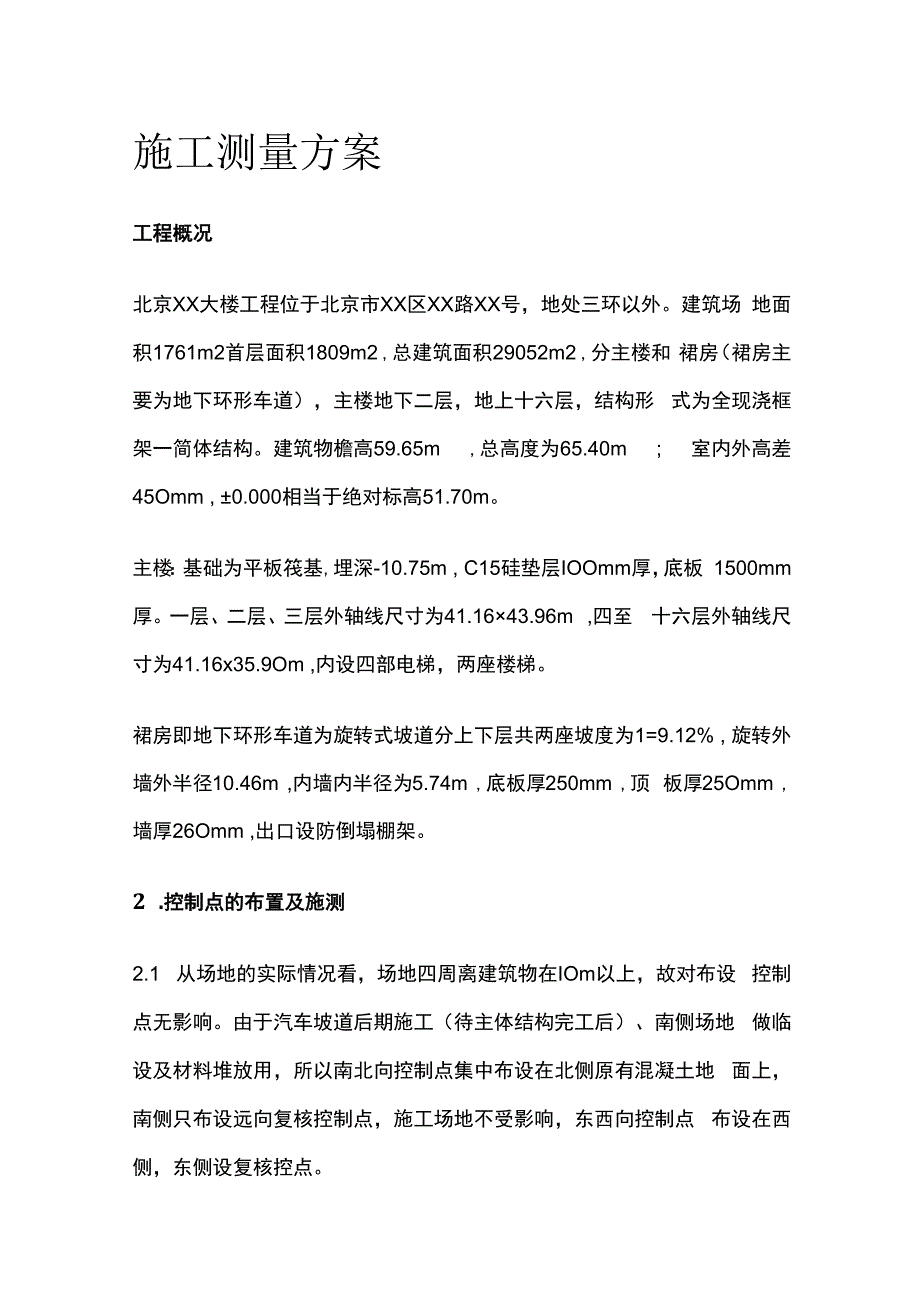

1、施工测量方案工程概况北京XX大楼工程位于北京市XX区XX路XX号，地处三环以外。建筑场 地面积1761m2首层面积1809m2 ,总建筑面积29052m2 ,分主楼和 裙房（裙房主要为地下环形车道），主楼地下二层，地上十六层，结构形 式为全现浇框架一简体结构。建筑物檐高59.65m ,总高度为65.40m ; 室内外高差45Omm , 0.000相当于绝对标高51.70m。主楼：基础为平板筏基,埋深-10.75m , C15硅垫层IOOmm厚，底板 1500mm厚。一层、二层、三层外轴线尺寸为41.1643.96m ,四至 十六层外轴线尺寸为41.16x35.9Om ,内设四部电梯，两座楼梯。

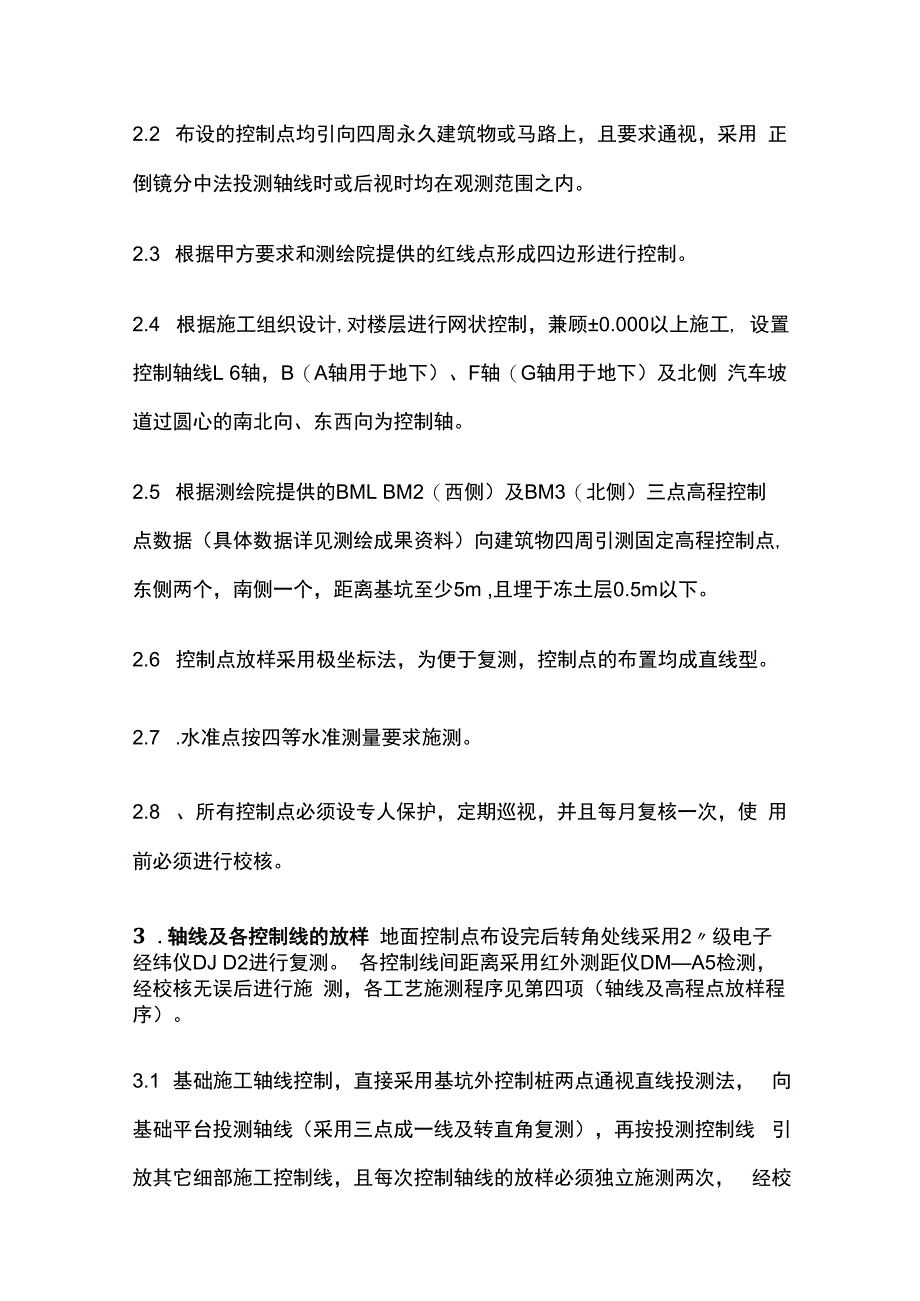

2、裙房即地下环形车道为旋转式坡道分上下层共两座坡度为1=9.12% , 旋转外墙外半径10.46m ,内墙内半径为5.74m ,底板厚250mm ,顶 板厚25Omm ,墙厚26Omm ,出口设防倒塌棚架。2 .控制点的布置及施测2.1 从场地的实际情况看，场地四周离建筑物在IOm以上，故对布设 控制点无影响。由于汽车坡道后期施工（待主体结构完工后）、南侧场地 做临设及材料堆放用，所以南北向控制点集中布设在北侧原有混凝土地 面上，南侧只布设远向复核控制点，施工场地不受影响，东西向控制点 布设在西侧，东侧设复核控点。2.2 布设的控制点均引向四周永久建筑物或马路上，且要求通视，采用 正倒镜分中法投
3、测轴线时或后视时均在观测范围之内。2.3 根据甲方要求和测绘院提供的红线点形成四边形进行控制。2.4 根据施工组织设计,对楼层进行网状控制，兼顾0.000以上施工, 设置控制轴线L 6轴，B（A轴用于地下）、F轴（G轴用于地下）及北侧 汽车坡道过圆心的南北向、东西向为控制轴。2.5 根据测绘院提供的BML BM2（西侧）及BM3（北侧）三点高程控制 点数据（具体数据详见测绘成果资料）向建筑物四周引测固定高程控制点, 东侧两个，南侧一个，距离基坑至少5m ,且埋于冻土层0.5m以下。2.6 控制点放样采用极坐标法，为便于复测，控制点的布置均成直线型。2.7 .水准点按四等水准测量要求施测。2.8

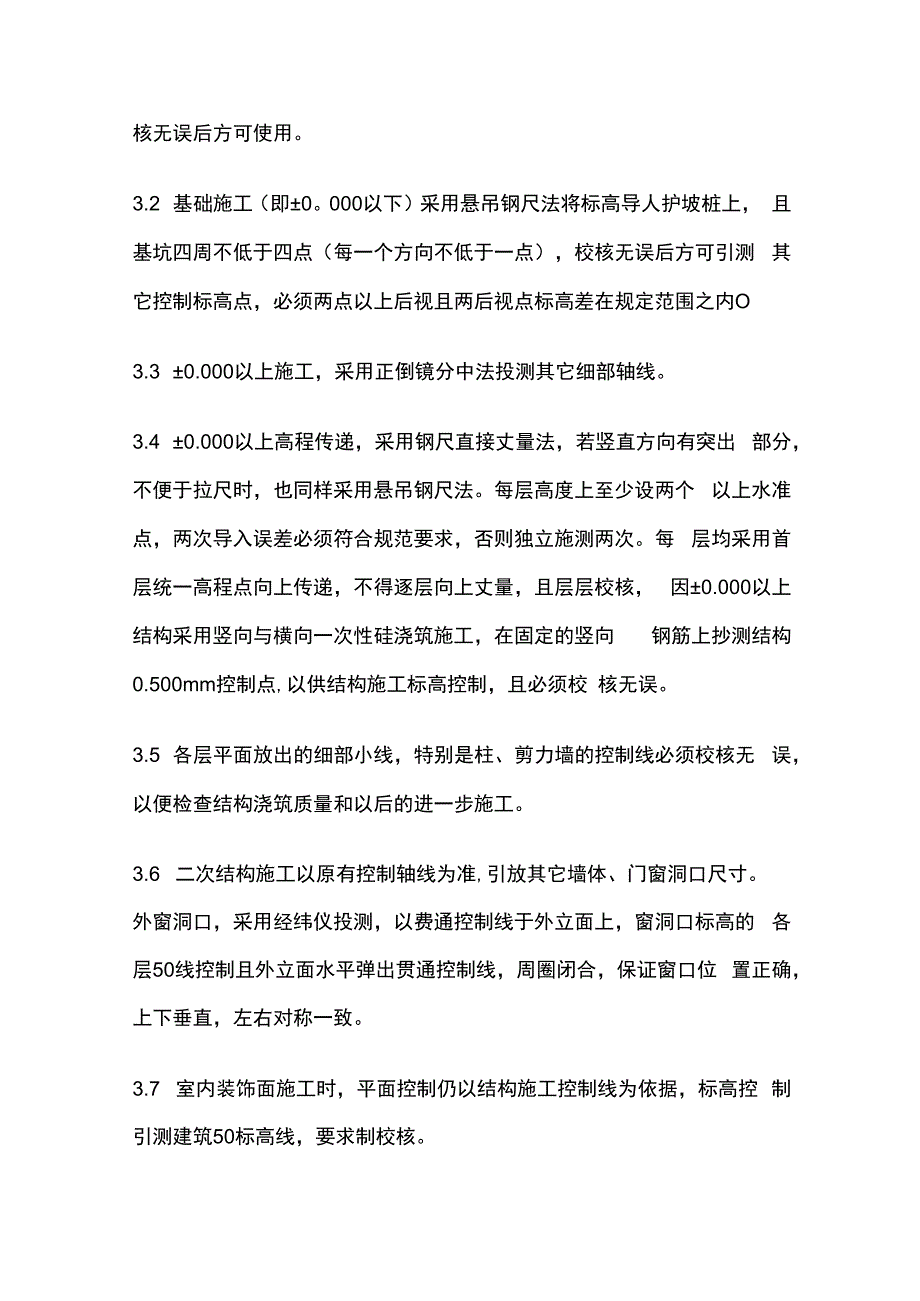

4、 、所有控制点必须设专人保护，定期巡视，并且每月复核一次，使 用前必须进行校核。3 .轴线及各控制线的放样 地面控制点布设完后转角处线采用2级电子经纬仪DJ D2进行复测。 各控制线间距离采用红外测距仪DMA5检测，经校核无误后进行施 测，各工艺施测程序见第四项（轴线及高程点放样程序）。3.1 基础施工轴线控制，直接采用基坑外控制桩两点通视直线投测法， 向基础平台投测轴线（采用三点成一线及转直角复测），再按投测控制线 引放其它细部施工控制线，且每次控制轴线的放样必须独立施测两次， 经校核无误后方可使用。3.2 基础施工（即0。000以下）采用悬吊钢尺法将标高导人护坡桩上， 且基坑四周不低于四点
5、（每一个方向不低于一点），校核无误后方可引测 其它控制标高点，必须两点以上后视且两后视点标高差在规定范围之内O3.3 0.000以上施工，采用正倒镜分中法投测其它细部轴线。3.4 0.000以上高程传递，采用钢尺直接丈量法，若竖直方向有突出 部分，不便于拉尺时，也同样采用悬吊钢尺法。每层高度上至少设两个 以上水准点，两次导入误差必须符合规范要求，否则独立施测两次。每 层均采用首层统一高程点向上传递，不得逐层向上丈量，且层层校核， 因0.000以上结构采用竖向与横向一次性硅浇筑施工，在固定的竖向 钢筋上抄测结构0.500mm控制点,以供结构施工标高控制，且必须校 核无误。3.5 各层平面放出的细
6、部小线，特别是柱、剪力墙的控制线必须校核无 误，以便检查结构浇筑质量和以后的进一步施工。3.6 二次结构施工以原有控制轴线为准,引放其它墙体、门窗洞口尺寸。外窗洞口，采用经纬仪投测，以费通控制线于外立面上，窗洞口标高的 各层50线控制且外立面水平弹出贯通控制线，周圈闭合，保证窗口位 置正确，上下垂直，左右对称一致。3.7 室内装饰面施工时，平面控制仍以结构施工控制线为依据，标高控 制引测建筑50标高线，要求制校核。3.9 外墙壁饰面施工时，以放样图为依据，以外门窗洞口，四大角上下 贯通控制线为准,弹出方格网控制线（方格网大小以饰面石材尺寸而定）。4 .轴线及高程点放样程序4.1 基础工程4.2
7、 地下结构工程4.3 地上结构施工各层在竖向柱模板拆除立即抄测建筑50控制标高并报验，以便检查浇 筑后质量及下一步施工。4.4 二次结构及装修工程5 .施工时的各项限差和质量保证措施5.1 为保证误差在允许限差以内,各种控制测量必须按城市测量规范 执行，操作按规范进行，各项限差必须达到下列要求5.1.1 控制轴线，轴线间互差 20m 1/7000 （相对误差）；20m 3对于轴线小于3mm5.1.2 各种结构控制线相对于轴线3mm5.1.3 标高小于5mm。5.1.4 垂直度层高8mm ,全高1/1000且不大于3mmo5.2 放样工作按下述要求进行5.2.1 仪器各项限差符合同级仪器限差要求
8、。5.2.2 钢尺量距时，对悬空和倾斜测量应在满足限差要求的情况下考虑 垂曲及倾斜改正。5.2.3 标高抄测时，采取独立施测两次去，其限差为3mm ,所有抄测 应以水准点为后视。5.2.4 垂直度观测：若采取吊垂球时应在无风的情况下，如有风而不昨 不采取吊垂球时，可将垂球置于水桶内。5.3 细部放样应遵循下列原则5.3.1 用于细部测量的控制点或线必须经过检验。5.3.2 细部测旦坚持由整体到局部的原则。5.3.3 有方格网的必须校正对角线。5.3.4 方向控制尽量使用距离较长的点。5.3.5 所有结构控制线必须清楚明确。6 施工时的沉降观测与变形观测6.1 建筑物自身的沉降观测6.1.1 应
9、设计要求，本建筑物做沉降观测，要求在整个施工期间至沉降 基本稳定止进行观测。6.1.2 本建筑物施工时沉降观测按二等水准测量要求进行，观测精度如 下表1 ：6.1.3 沉降观测点设置：在主楼平面四角及每边中点各一个，平面中心 设一个，地下室平面四角各设一个；用于沉降观测的水准点必须设在便 于保护的地方。6.1.4 当浇筑基础垫层混凝土时，在垫层闰面位置埋设临时观测点，待 稳固后及时进行观测。6.1.5 待基础结构施工完工后将原临地观测点移至该底板上埋设，并及 时进行观测。6.1.6 直至J0.000时按平面布置埋设永久性观测点，每施工一层，附测 一次，直至竣工。6.1.7 工程竣工后，第一年测
10、四次，第二年测二次，第三年后每年测一 次，直至下沉稳定为止，一般为五年。6.1.8 观测资料及时整理，并与土建专业技术人员一同分析成果。具体详见沉降观测施工方案。6.2 护坡桩的位移观测6.2.1 在基坑开挖后，在护坡桩顶帽梁上布设变形点（变形点间隔IOm 左右）并在所坡桩基坑一侧500mm左右设置平行控制点线（即一点为 置仪点，一点为后视点），用经纬仪视准线法，以各变形点的角度变化 为依据进行观测，判别其变形位移量。6.2.2 基坑外观测用点必须设于永久性固定位置，且应深埋于冻土层下 0.5mo6.2.3 变形点观浊频率为每月三次，雨雪后加测一次，直至地下工程完 工为止。6.2.4 做好变形
11、观测数据资料的整理,及时分析和处理成果。7 .测量复核措施及资料的整改L控制材料的复核措施按二、三的叙述中进行。2、细部放样采用不同人员、不同仪器或钢尺进行，条件不允许的可独 立施测两次。3、外业记录采用统一格式，装订成册，回到内业及时整理并填写有关 表格，并由不同人员将原始记录及有关表格进行复核，对于特殊测量要 有技术总结和相关说明。4、有高差作业或重大项目的要报请相关部门或上级单位复核并认可。5、对各层放样轴线间距离等采用红外测距仪校核，达到准确无误。6、所有测量资料统一编号，分类装订成册。8 .仪器的配备及人员组成表81测量仪器配备一览表8.2测量人员组成测量班长：1名测量技术员：1名
12、测工：2名9 .器保养和使用制度L仪器实行专人负责制，建立仪器管理台账，由专人保管、填写。2、所有仪器必须每年鉴定一次，并经常进行自检。3、仪器必须置于专业仪器柜内，仪器柜必须干燥、无尘土。4、仪器使用完毕后，必须进行擦试，并填写使用情况表格。5、仪器在运输过程中，必须手提、抱等，禁置于有振动的车上。6、仪器再场使用时，可仪员不得离开仪器。7、水准尺寸不得躺放，三角架水准尺不得做工具使用。10、测量管理制度L所有测量人员必须持证上岗。2、上岗必须学习并掌握城市测量规范、工程测量规范、建 筑工程施工测量规程公司技术部制度的测量管理制度基本方案。3、到现场放样前，必须先熟悉图纸，对图纸技术交底中的有关尺寸进 行计算、复核，制定具体的方案后可进场。4、所有测量人员必须熟悉控制点的布置，并随时巡视控制点的保存情 况，如有破坏应及时汇报。5、测量人员应了解工程进度情况，经常同有关领导和有关部门进行业 务交流。6、经常与技术干部保持联系，及时掌握图纸变更洽商，并及时将变更 内容反映到图纸上。7、爱护仪器，经常进行擦拭，检查时仪器保持清洁、灵敏，并定期维 修。8、有关外业资料要及时收集整理。9、定期开展业务学习，努力提高测量人员素质。10、必须全心全意为施工单位服务，必须将所测的点或线向工单位交待 清楚。
