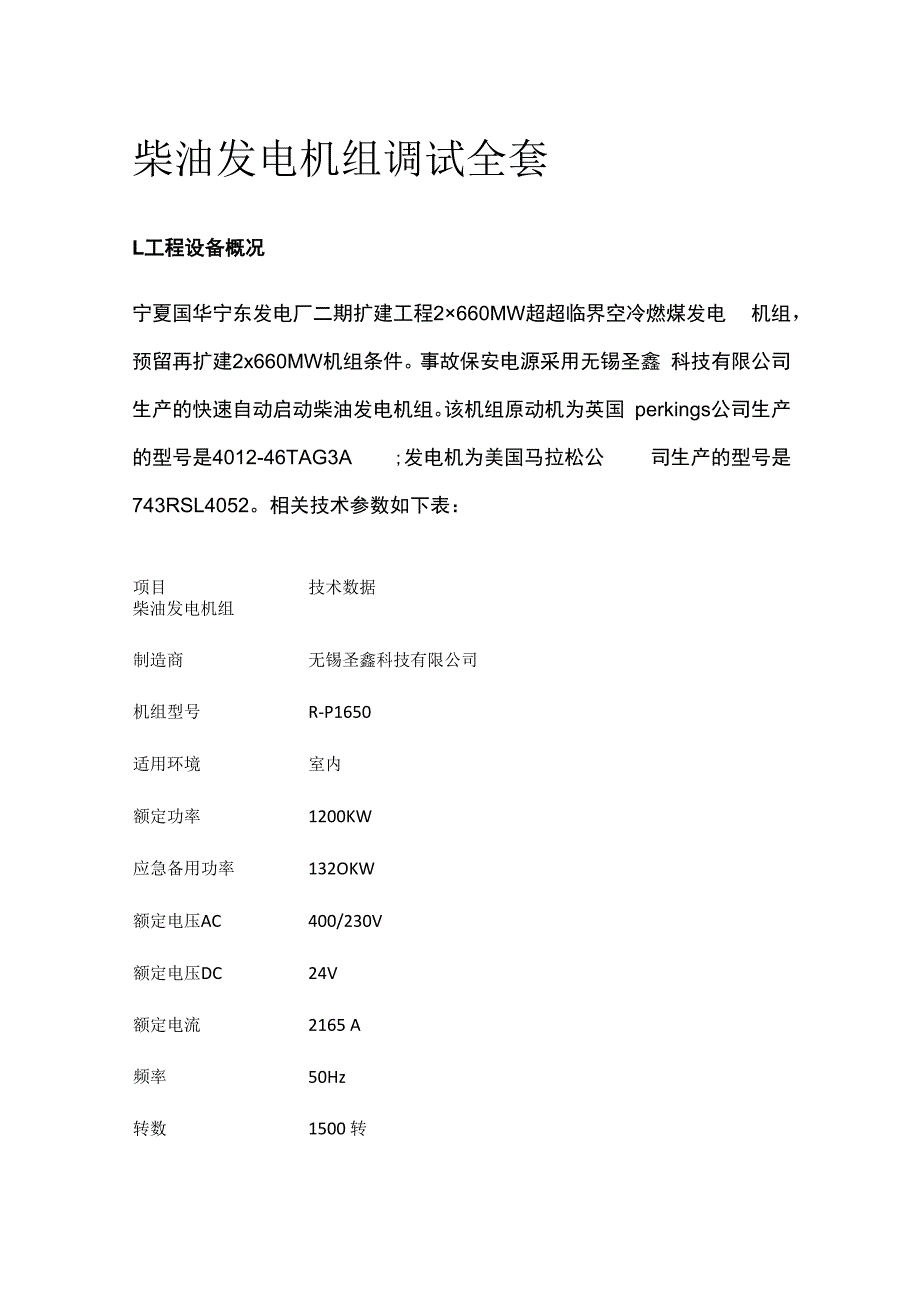

1、柴油发电机组调试全套L工程设备概况宁夏国华宁东发电厂二期扩建工程2660MW超超临界空冷燃煤发电 机组，预留再扩建2x660MW机组条件。事故保安电源采用无锡圣鑫 科技有限公司生产的快速自动启动柴油发电机组。该机组原动机为英国 perkings公司生产的型号是4012-46TAG3A ;发电机为美国马拉松公 司生产的型号是743RSL4052。相关技术参数如下表：项目技术数据柴油发电机组制造商无锡圣鑫科技有限公司机组型号R-P1650适用环境室内额定功率1200KW应急备用功率132OKW额定电压AC400/230V额定电压DC24V额定电流2165 A频率50Hz转数1500 转相数3相功率

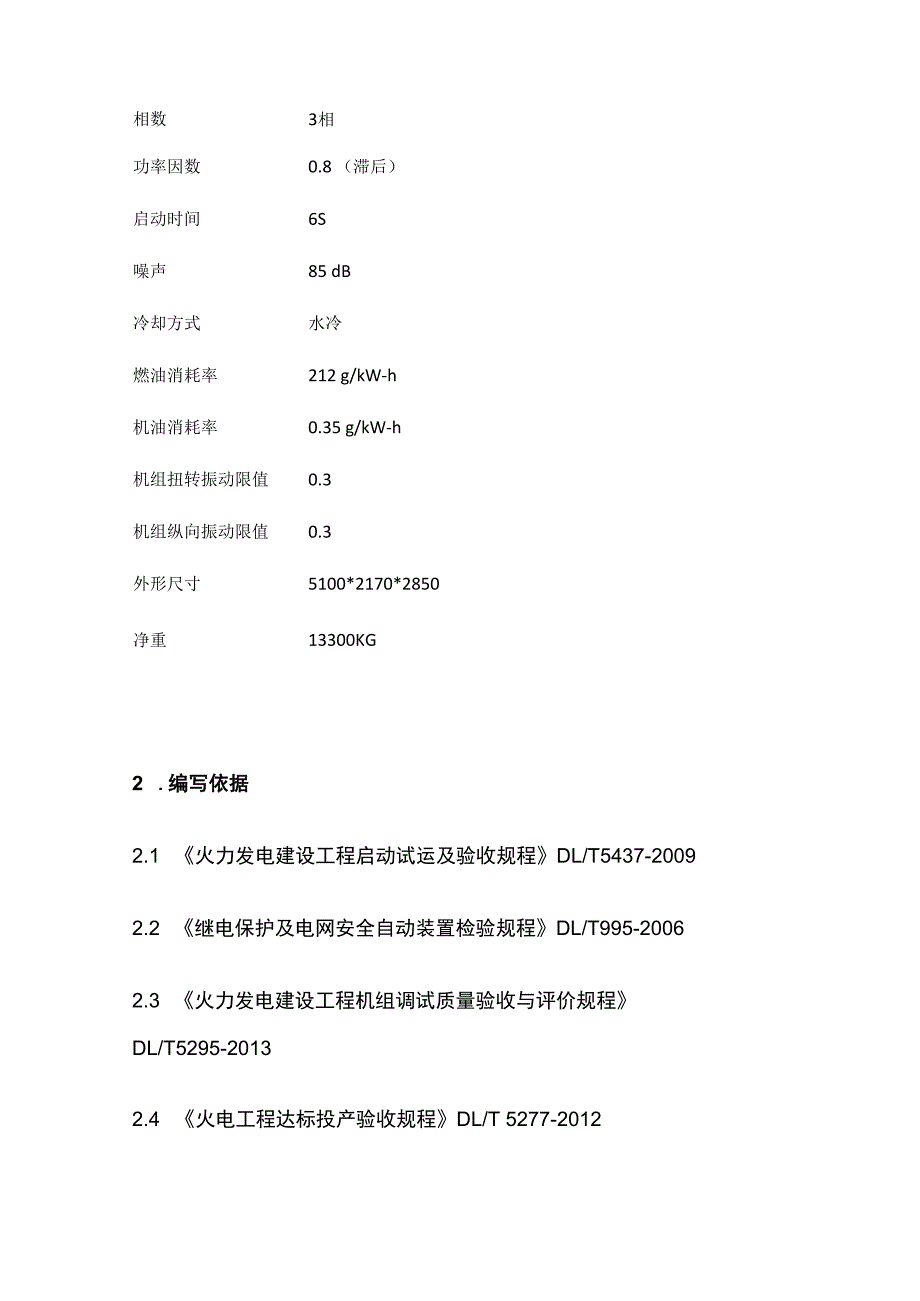

2、因数0.8 （滞后）启动时间6S噪声85 dB冷却方式水冷燃油消耗率212 g/kW-h机油消耗率0.35 g/kW-h机组扭转振动限值0.3机组纵向振动限值0.3外形尺寸5100*2170*2850净重13300KG2 .编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 继电保护及电网安全自动装置检验规程DL/T995-20062.3 火力发电建设工程机组调试质量验收与评价规程DL/T5295-20132.4 火电工程达标投产验收规程DL/T 5277-20122.5 电气装置安装工程电气设备交接试验标准GB50150 - 20062.6 国家标准继电保护及

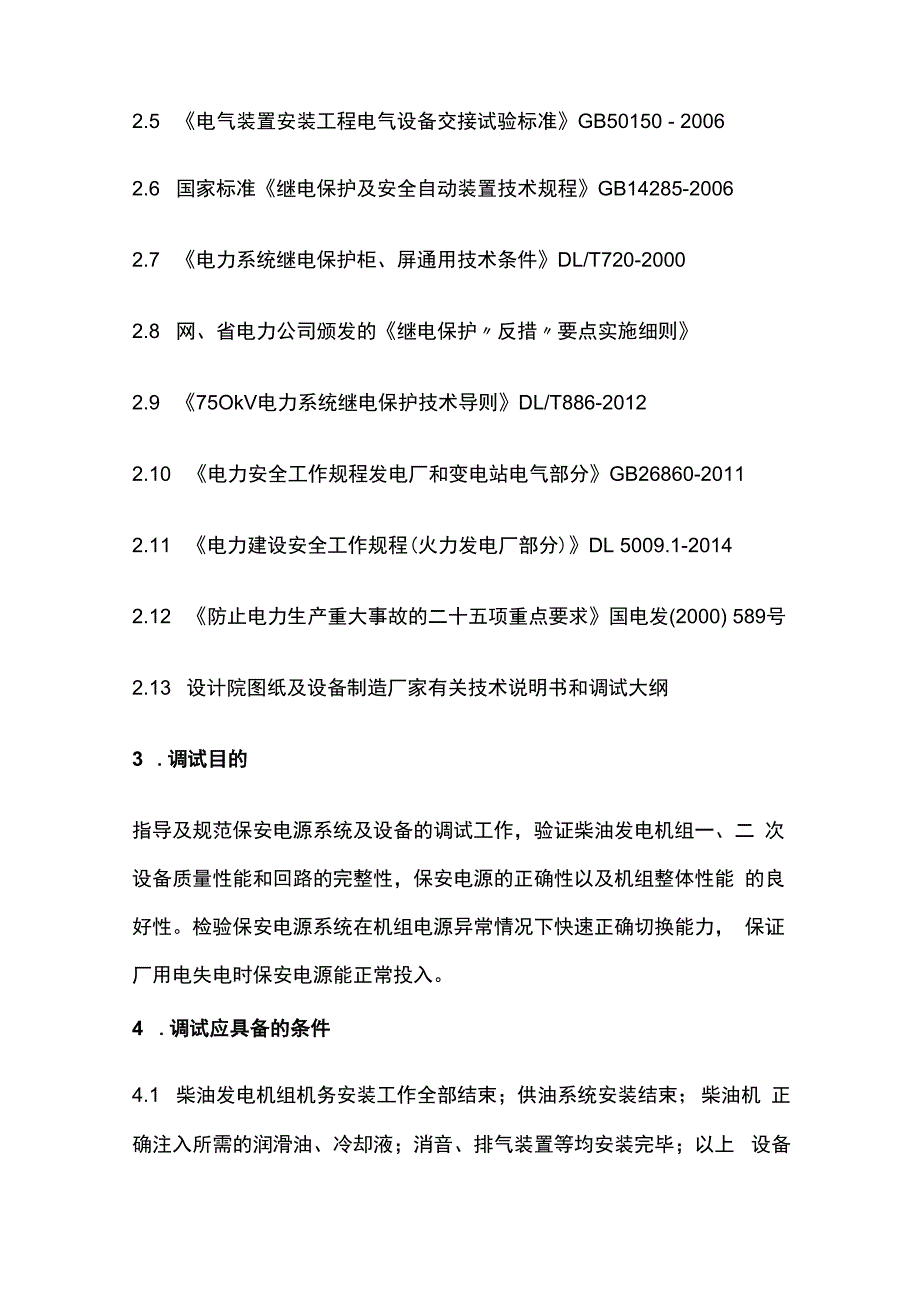

3、安全自动装置技术规程GB14285-20062.7 电力系统继电保护柜、屏通用技术条件DL/T720-20002.8 网、省电力公司颁发的继电保护反措要点实施细则2.9 75OkV电力系统继电保护技术导则DL/T886-20122.10 电力安全工作规程发电厂和变电站电气部分GB26860-20112.11 电力建设安全工作规程(火力发电厂部分)DL 5009.1-20142.12 防止电力生产重大事故的二十五项重点要求国电发(2000) 589号2.13 设计院图纸及设备制造厂家有关技术说明书和调试大纲3 .调试目的指导及规范保安电源系统及设备的调试工作，验证柴油发电机组一、二 次设备质量性

4、能和回路的完整性，保安电源的正确性以及机组整体性能 的良好性。检验保安电源系统在机组电源异常情况下快速正确切换能力， 保证厂用电失电时保安电源能正常投入。4 .调试应具备的条件4.1 柴油发电机组机务安装工作全部结束；供油系统安装结束；柴油机 正确注入所需的润滑油、冷却液；消音、排气装置等均安装完毕；以上 设备经静态安装验收合格，达到机组启动条件。4.2 电气控制柜，低压配电柜安装已结束，相关单体试验已完成，并经 验收签证。4.3 所有断路器就地/远方操作正常。闭锁、联锁及联投逻辑正常。4.4 启动前柴油机房的照明、通风、通讯、土建设施应符合电气设备运 行要求；启动用蓄电池充放电试验结束，并切

5、换至浮充状态；柴油机油 箱油位在正常范围。4.5 相关的标识牌、警示牌正确悬挂完毕，消防材料、器具、设备完善。4.6 试验涉及到保安MCC段停电，应该讨论确定停运保安MCC段所 有负荷的时间，提供给调试部门进行柴油机试验。4.7 柴油发电机组负荷稳定性试验，需要相关部门预先联系调用公用 MCC段的部分负荷。5 .调试项目及调试工艺5.1 绝缘测试、控制、测量、保护、信号回路检查5.2 装置单体元件调整、整定试验5.3 柴油发电机组一次设备交接试3佥5.4 系统模拟联动试验5.5 系统实际投运试验5.6 绝缘测试、控制、测量、保护、信号回路检查5.6.1 按照设计图纸检查控制、测量、保护信号回路

6、，电缆校对应准确 无误，接线端子紧固可靠，控制柜配电柜表计均应校验合格。5.6.2 绝缘及耐压试验使用500V MQ表测量，其绝缘电阻值应大于1M。，对地工频IOOOV 耐压试验只对IIOV控制回路进行,持续时间1分钟；当回路绝缘电阻 大于IOMQ时z可用2500V兆欧表代替，持续时间Imin ,机组控制 柜24V控制回路禁止外施耐压试验。5.7 装置单体元件调整、整定试验机组控制器PLC内部的相应控制和保护参数的设定由厂家操作，并提 交业主确认后，形成正式整定值方能投入使用。5.8 柴油发电机组一次设备交接试验5.8.1 发电机试验1.1.1.1 量定子绕组的绝缘电阻，采用IOOOV兆欧表，

7、绝缘电阻值应大于0.5 M;1.1.1.2 测量定子绕组的直流电阻，相间电阻差值不应超过其最小值的 2% ;1.1.1.3 定子绕组交流耐压试验，外施试验电压(U= ( 1000+2Un ) X 0.8 z Un=400V ) 1分钟，应无击穿闪络现象；1.1.1.4 测量转子绕组的绝缘电阻，采用2500V兆欧表，绝缘电阻值 不应低于0.5 M ;1.1.1.5 测量转子绕组的直流电阻，测量值与出厂试验值比较，差值不 应超过2%o1.1.1.6 转子绕组交流耐压试验，用2500V兆欧表测量绝缘电阻代替, 测量时应将转子两端短接，二极管应短接，试验过程中应无击穿闪络现 象。5.3.2 400V动

8、力电缆及柴油发电机MCC 400V母线绝缘电阻测量、耐 压试验5.3.2.1 绝缘电阻用IOOOV兆欧表测量，其值不应低于0.5 M ;53.2.2交流耐压试验,其试验电压为1000V ,持续时间1分钟，应无击穿闪络现象，当绝缘电阻大于IOMQ时，可用2500V兆欧表代替；5.4 系统模拟联动试验5.4.1 断路器分、合闸模拟试验及回路传动5.4.2 断路器KO. KOx Kl的控制、测量、保护、信号回路检查和绝缘 试验在柴油机正式试验以前都应该已经试验完毕，验收合格方能投入使 用。5.5 系统实际投运试验柴油发电机组控制、保护、信号、测量功能检查。5.5.1 控制A.控制功能检查序号检查项目

9、结果1 就地控制柜启动/停止2 远方启动（主控室操作台）B.自动切换及联锁条件检查D自动切换过程（见附录图纸）电源的自动切换是利用柴油发电机组的馈线断路器和事故保安段的工 作电源进线断路器相互联锁实现。当保安A段母线失压时，经35秒 延时（躲过继电保护和6kV厂用电切换时间），断开QBl *QB1断路 器，合上QS开关；同时QB1*QB1断路器的辅助触点作为起动柴油机 的指令启动柴油机，柴油发电机组在额定转速和额定电压下稳定运行 23秒，具备带负荷条件，出口断路器QB收到合闸指令，自动合闸 向保安A段母线供电。当保安A段电源恢复时，柴油发电机组的出口 断路器QB自动断开，合上保安A段工作电源进

10、线断路器，闭锁控制屏 的手动和自动启动功能。注：柴油发电机组接到启动指令后10秒允许加载不小于50%额定容量 的感性负载；在15秒以后允许加载100%额定容量的感性负载；可带 20%以上负载长期稳定运行。2）正常维护启动过程柴油发电机组通过监测保安3A段母线电压,判断是否启动。日常维护 启动柴油发电机组应将运行方式选择开关置于自动位置，并解除这些联 锁。手动操作控制柜启动按钮启动柴油发电机组，当柴油发电机组达到 并列条件后，自动合上QS断路器，柴油发电机组进入自动并网状态, 自动调节频率，当发电机组与保安A段母线电源达到并列条件，发出合 闸信号QB断路器自动合闸，柴油发电机组并入保安电源运行。

11、5.5.2保护A柴油发电机组保护功能检查序 检查项目 保护动作类型结号果1超速保护声光报警，停机关油门2润滑油油 压低保护声光报警，停机关油门3自启动失 败保护声光报警4低压闭锁 过流保护声光报警，停机关油门5发电机过 负荷保护声光报警6发电机差 动保护声光报警，停机关油门7冷却水水 温高保护声光报警停机8润滑油油 温高保护声光报警9日用油箱 油位低声光报警10机组事故 跳闸保护声光报警11逆功率保护声光报警，停机关油门12冷却水水声光报警位低保护13过电流保护保护装设在发电机中性点的分相引出线上，动作于发 电机出口断路器跳闸并灭磁；保护装置接线为三相三 继电器式接线；过电流保护具备速断（主保

12、护）及定 时限（后备保护）二种功能。卖方确保电流速断保护 灵敏度负荷要求。否则装设发电机差动保护14发电机差 动保护15单相接地 保护动作于发电机出口断路器跳闸16过电压保护动作于发电机出口断路器跳闸并灭磁17发电机励 磁系统自 动电压调 整器故障 保护5.5.3信号信号系统按装设地点分为就地控制盘上信号和主机组单元控制室进入 DCS的信号，按故障性质分为预告信号和事故信号。预告信号采用光字 牌、电铃、事故信号采用光字牌和蜂鸣器。以下故障之一出现时，机组将实现保护停机并发出声光报警，并引入 DCS系统，接点容量：110Vz2A 1）机油压力过低2）机组超速3）过起动（三次起动失败）4）发动机温

13、度过高5）发电机差动保护6）发电机超压或欠压出现下列情况之一时，机组将发出声光报警，并发送至DCS系统，接 点容量：110Vz2A1）跳闸：过电流，短路，缺相，电压过高，失压2）电池电压低3 ）低水温4）燃料液位低（柴油油箱油位低）5）机油压力低预警6）发动机高温预警7）充电器故障 8）机组不在自动状态9）冷却水箱低水位10 ）发电机出口断路器合、跳，需方保安段进线柜开关合跳，位置信号接点（至少三开三闭）送至单元控制室DCS ,接点容量110V,2A5.5.4测量电气回路装设的测量表记：发电机项目显示值单位结果三相交流电流表A三相交流电压表V有功功率表kw.h功率因数表cos频率表Hz直流电压表V电池电压表V计时表h/m/s励磁电压表V柴油机电动转速表r/min机油压力表kPa机油温度表冷却水温度表6 .质量标准6.1 试验数据应符合设计要求和技术标准的规定。6.2 馈线柜、控制柜等各种端子紧固必须可靠，无遗漏。6.3 保护装置运行正常。6.4 保护装置动作无异常，无拒动现象。6.5 各电气元件、电缆，无过热过载现象。6.6 启动要求，保证柴发自动启动的快速性和成功率。6.7 运行要求，柴油发电机组应能在12小时内连续满负载运行。6.8 系统应满足各种设计工况下的手动/自动操作和启动/停机要求。
