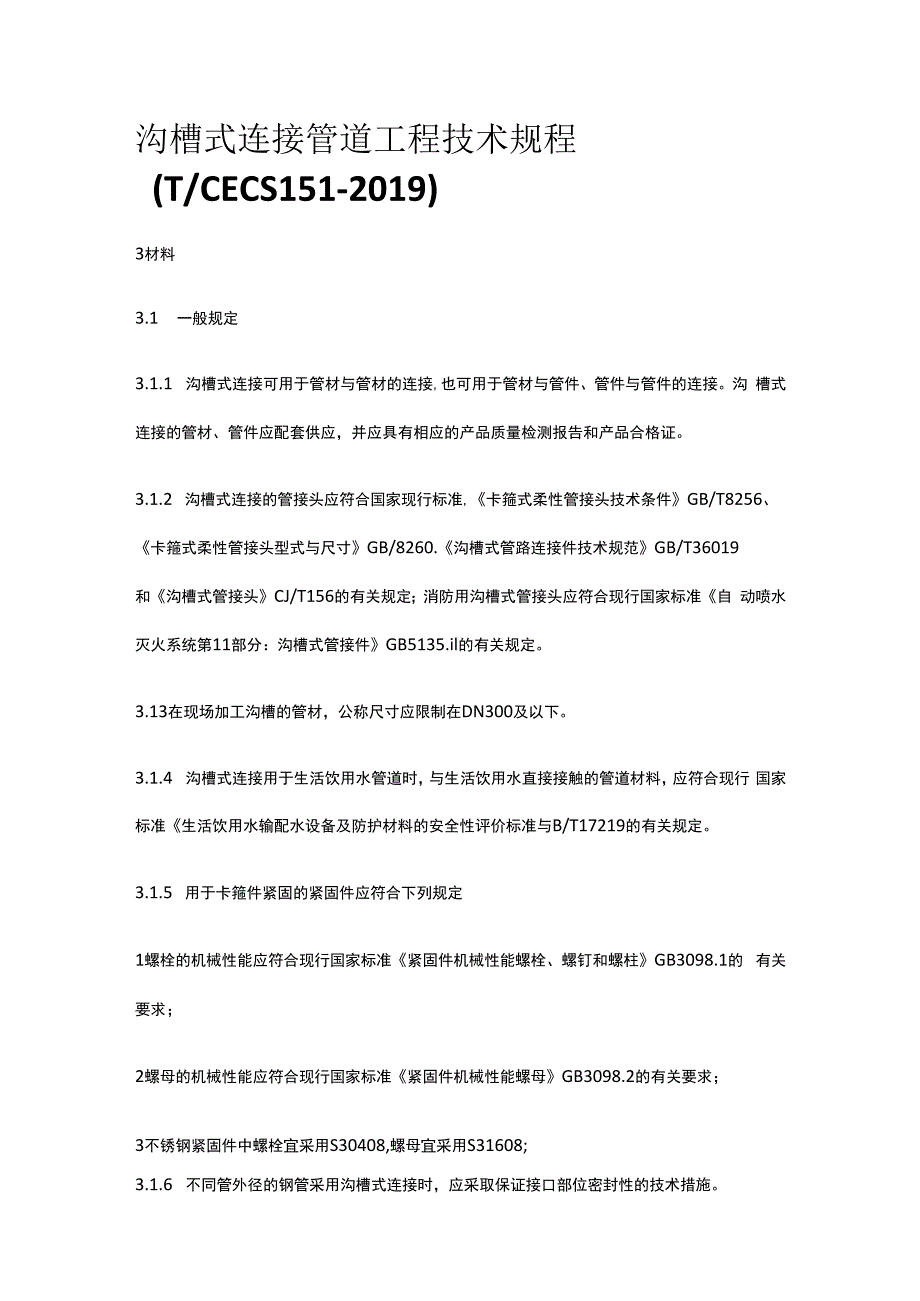

1、沟槽式连接管道工程技术规程(T/CECS151-2019)3材料3.1 一般规定3.1.1 沟槽式连接可用于管材与管材的连接,也可用于管材与管件、管件与管件的连接。沟 槽式连接的管材、管件应配套供应，并应具有相应的产品质量检测报告和产品合格证。3.1.2 沟槽式连接的管接头应符合国家现行标准,卡箍式柔性管接头技术条件GB/T8256、 卡箍式柔性管接头型式与尺寸GB/8260.沟槽式管路连接件技术规范GB/T36019和沟槽式管接头CJ/T156的有关规定；消防用沟槽式管接头应符合现行国家标准自 动喷水灭火系统第11部分：沟槽式管接件GB5135.il的有关规定。3.13在现场加工沟槽的管材，

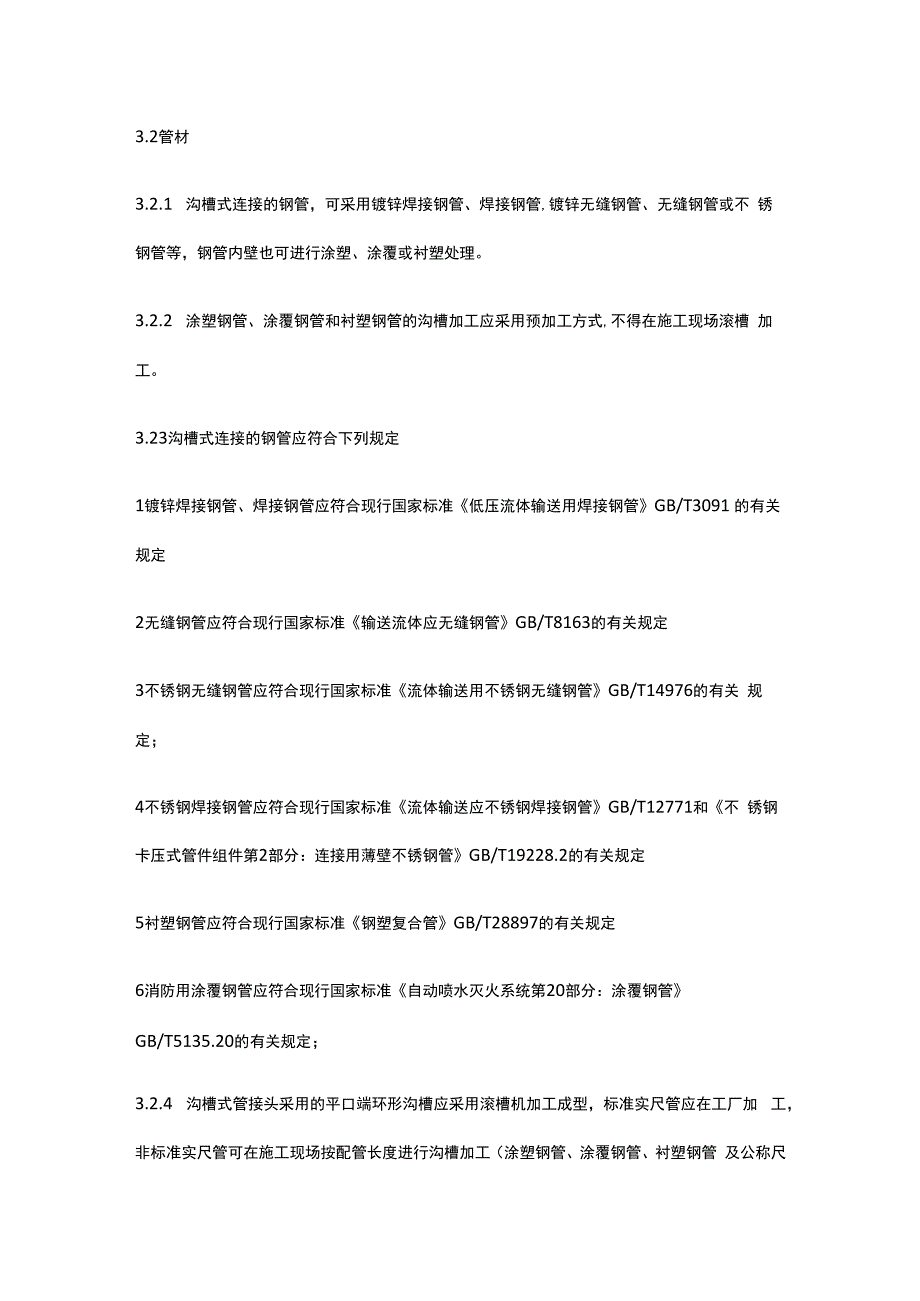

2、公称尺寸应限制在DN300及以下。3.1.4 沟槽式连接用于生活饮用水管道时，与生活饮用水直接接触的管道材料，应符合现行 国家标准生活饮用水输配水设备及防护材料的安全性评价标准与B/T17219的有关规定。3.1.5 用于卡箍件紧固的紧固件应符合下列规定1螺栓的机械性能应符合现行国家标准紧固件机械性能螺栓、螺钉和螺柱GB3098.1的 有关要求；2螺母的机械性能应符合现行国家标准紧固件机械性能螺母GB3098.2的有关要求；3不锈钢紧固件中螺栓宜采用S30408,螺母宜采用S31608;3.1.6 不同管外径的钢管采用沟槽式连接时，应采取保证接口部位密封性的技术措施。3.2管材3.2.1 沟槽
3、式连接的钢管，可采用镀锌焊接钢管、焊接钢管,镀锌无缝钢管、无缝钢管或不 锈钢管等，钢管内壁也可进行涂塑、涂覆或衬塑处理。3.2.2 涂塑钢管、涂覆钢管和衬塑钢管的沟槽加工应采用预加工方式,不得在施工现场滚槽 加工。3.23沟槽式连接的钢管应符合下列规定1镀锌焊接钢管、焊接钢管应符合现行国家标准低压流体输送用焊接钢管GB/T3091 的有关规定2无缝钢管应符合现行国家标准输送流体应无缝钢管GB/T8163的有关规定3不锈钢无缝钢管应符合现行国家标准流体输送用不锈钢无缝钢管GB/T14976的有关 规定；4不锈钢焊接钢管应符合现行国家标准流体输送应不锈钢焊接钢管GB/T12771和不 锈钢卡压式管

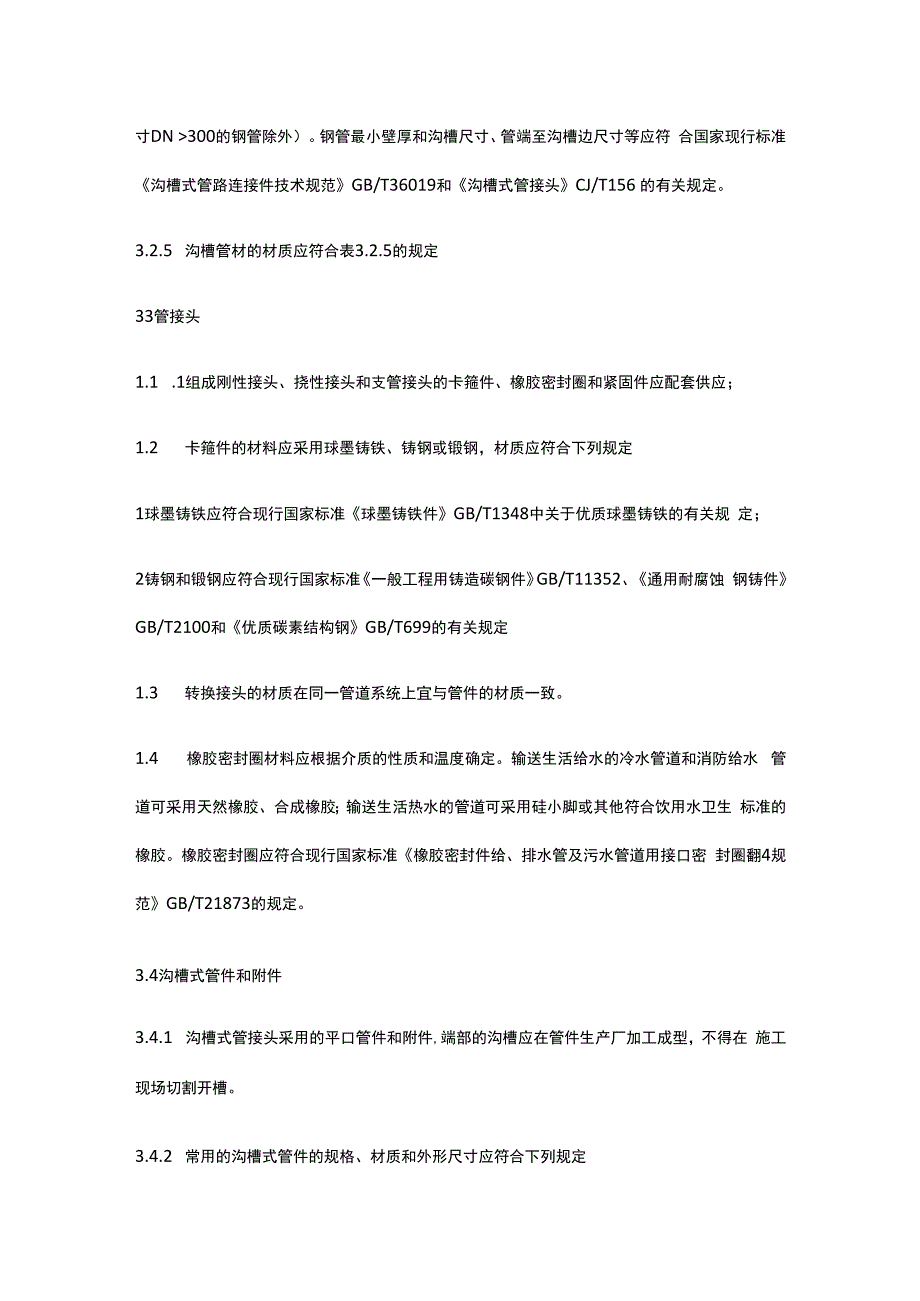

4、件组件第2部分：连接用薄壁不锈钢管GB/T19228.2的有关规定5衬塑钢管应符合现行国家标准钢塑复合管GB/T28897的有关规定6消防用涂覆钢管应符合现行国家标准自动喷水灭火系统第20部分：涂覆钢管GB/T5135.20的有关规定；3.2.4 沟槽式管接头采用的平口端环形沟槽应采用滚槽机加工成型，标准实尺管应在工厂加 工，非标准实尺管可在施工现场按配管长度进行沟槽加工（涂塑钢管、涂覆钢管、衬塑钢管 及公称尺寸DN 300的钢管除外）。钢管最小壁厚和沟槽尺寸、管端至沟槽边尺寸等应符 合国家现行标准沟槽式管路连接件技术规范GB/T36019和沟槽式管接头CJ/T156 的有关规定。3.2.5
5、沟槽管材的材质应符合表3.2.5的规定33管接头1.1 .1组成刚性接头、挠性接头和支管接头的卡箍件、橡胶密封圈和紧固件应配套供应；1.2 卡箍件的材料应采用球墨铸铁、铸钢或锻钢，材质应符合下列规定1球墨铸铁应符合现行国家标准球墨铸铁件GB/T1348中关于优质球墨铸铁的有关规 定；2铸钢和锻钢应符合现行国家标准一般工程用铸造碳钢件GB/T11352、通用耐腐蚀 钢铸件GB/T2100和优质碳素结构钢GB/T699的有关规定1.3 转换接头的材质在同一管道系统上宜与管件的材质一致。1.4 橡胶密封圈材料应根据介质的性质和温度确定。输送生活给水的冷水管道和消防给水 管道可采用天然橡胶、合成橡胶；
6、输送生活热水的管道可采用硅小脚或其他符合饮用水卫生 标准的橡胶。橡胶密封圈应符合现行国家标准橡胶密封件给、排水管及污水管道用接口密 封圈翻4规范GB/T21873的规定。3.4沟槽式管件和附件3.4.1 沟槽式管接头采用的平口管件和附件,端部的沟槽应在管件生产厂加工成型，不得在 施工现场切割开槽。3.4.2 常用的沟槽式管件的规格、材质和外形尺寸应符合下列规定1沟槽式管件和附件平口端部的沟槽尺寸、管端至沟槽边尺寸均应符合国家现行标准沟 槽式管路连接件技术规范GB/T36019和沟槽式管接头CJ/T156的有关规定2沟槽式管接头还应符合现行国家标准,卡箍式柔性管接头技术条件GB/T8259和卡 箍式柔性管接头型式与尺寸GB/T8260的有关规定3消防用沟槽式管接头应符合现行国家标准自动喷水灭火系统第11部分沟槽式管接件GB5135.il的有关规定3.4.3 沟槽式管件的材料宜采用球墨铸铁、铸钢或锻钢，材质应执行规程3.3.2的规定；3.4.4 管道工程支吊架的设置除应符合本规程要求外，还应符合现行国家标准建筑给水排 水及采暖工程施工质量验收规范GB50242的有关规定
