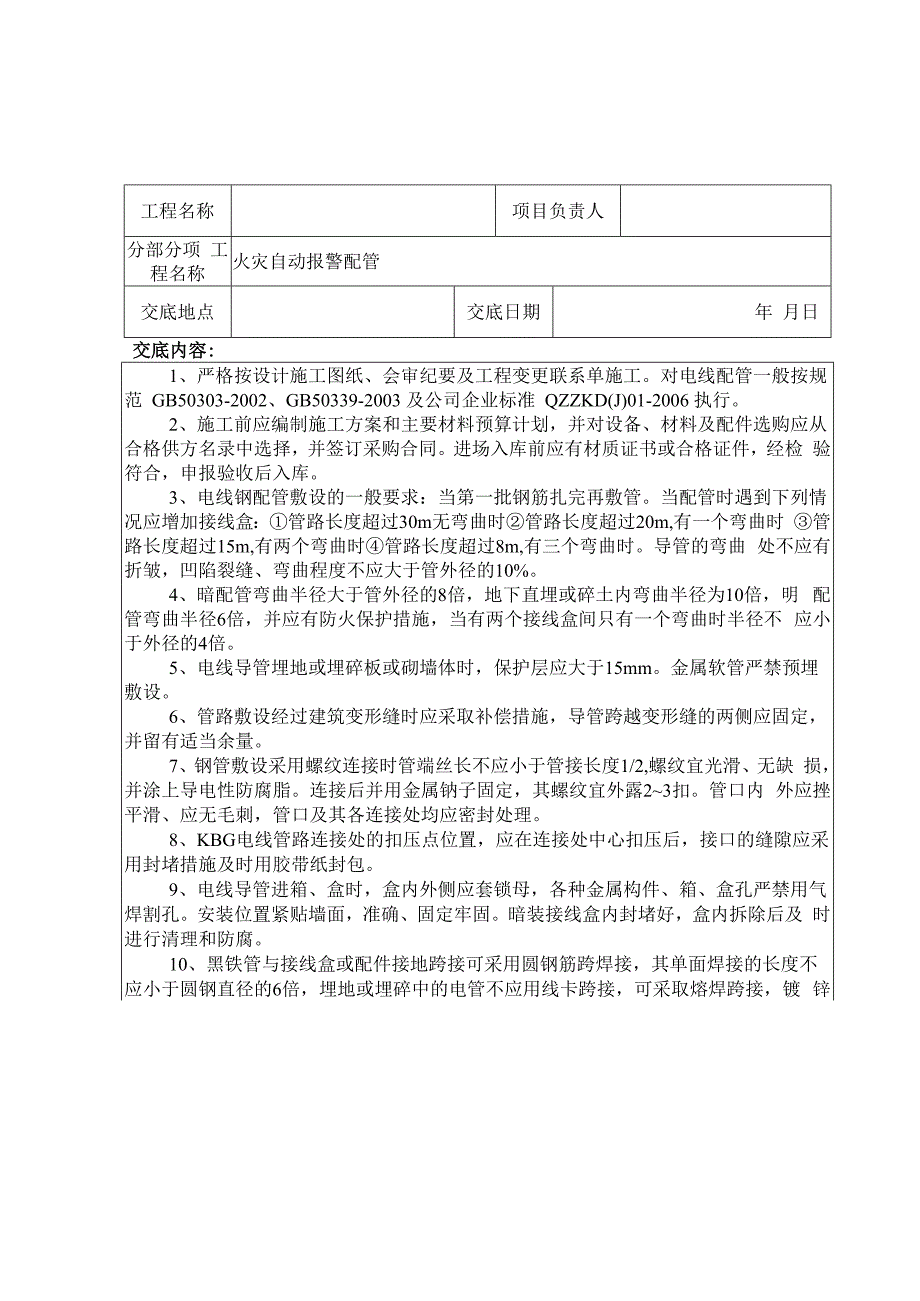

1、工程名称项目负责人分部分项 工程名称火灾自动报警配管交底地点交底日期年 月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工。对电线配管一般按规 范 GB50303-2002、GB50339-2003 及公司企业标准 QZZKD(J)01-2006 执行。2、施工前应编制施工方案和主要材料预算计划，并对设备、材料及配件选购应从 合格供方名录中选择，并签订采购合同。进场入库前应有材质证书或合格证件，经检 验符合，申报验收后入库。3、电线钢配管敷设的一般要求：当第一批钢筋扎完再敷管。当配管时遇到下列情 况应增加接线盒：管路长度超过30m无弯曲时管路长度超过20m,有一个弯曲时 管路长

2、度超过15m,有两个弯曲时管路长度超过8m,有三个弯曲时。导管的弯曲 处不应有折皱，凹陷裂缝、弯曲程度不应大于管外径的10%。4、暗配管弯曲半径大于管外径的8倍，地下直埋或碎土内弯曲半径为10倍，明 配管弯曲半径6倍，并应有防火保护措施，当有两个接线盒间只有一个弯曲时半径不 应小于外径的4倍。5、电线导管埋地或埋碎板或砌墙体时，保护层应大于15mm。金属软管严禁预埋 敷设。6、管路敷设经过建筑变形缝时应采取补偿措施，导管跨越变形缝的两侧应固定， 并留有适当余量。7、钢管敷设采用螺纹连接时管端丝长不应小于管接长度1/2,螺纹宜光滑、无缺 损，并涂上导电性防腐脂。连接后并用金属钠子固定，其螺纹宜外

3、露23扣。管口内 外应挫平滑、应无毛刺，管口及其各连接处均应密封处理。8、KBG电线管路连接处的扣压点位置，应在连接处中心扣压后，接口的缝隙应采 用封堵措施及时用胶带纸封包。9、电线导管进箱、盒时，盒内外侧应套锁母，各种金属构件、箱、盒孔严禁用气 焊割孔。安装位置紧贴墙面，准确、固定牢固。暗装接线盒内封堵好，盒内拆除后及 时进行清理和防腐。10、黑铁管与接线盒或配件接地跨接可采用圆钢筋跨焊接，其单面焊接的长度不 应小于圆钢直径的6倍，埋地或埋碎中的电管不应用线卡跨接，可采取熔焊跨接，镀 锌导管不应跨焊接。工程名称项目负责人分部分项 工程名称火灾自动报警配管（续）交底地点交底日期年 月日交底内容

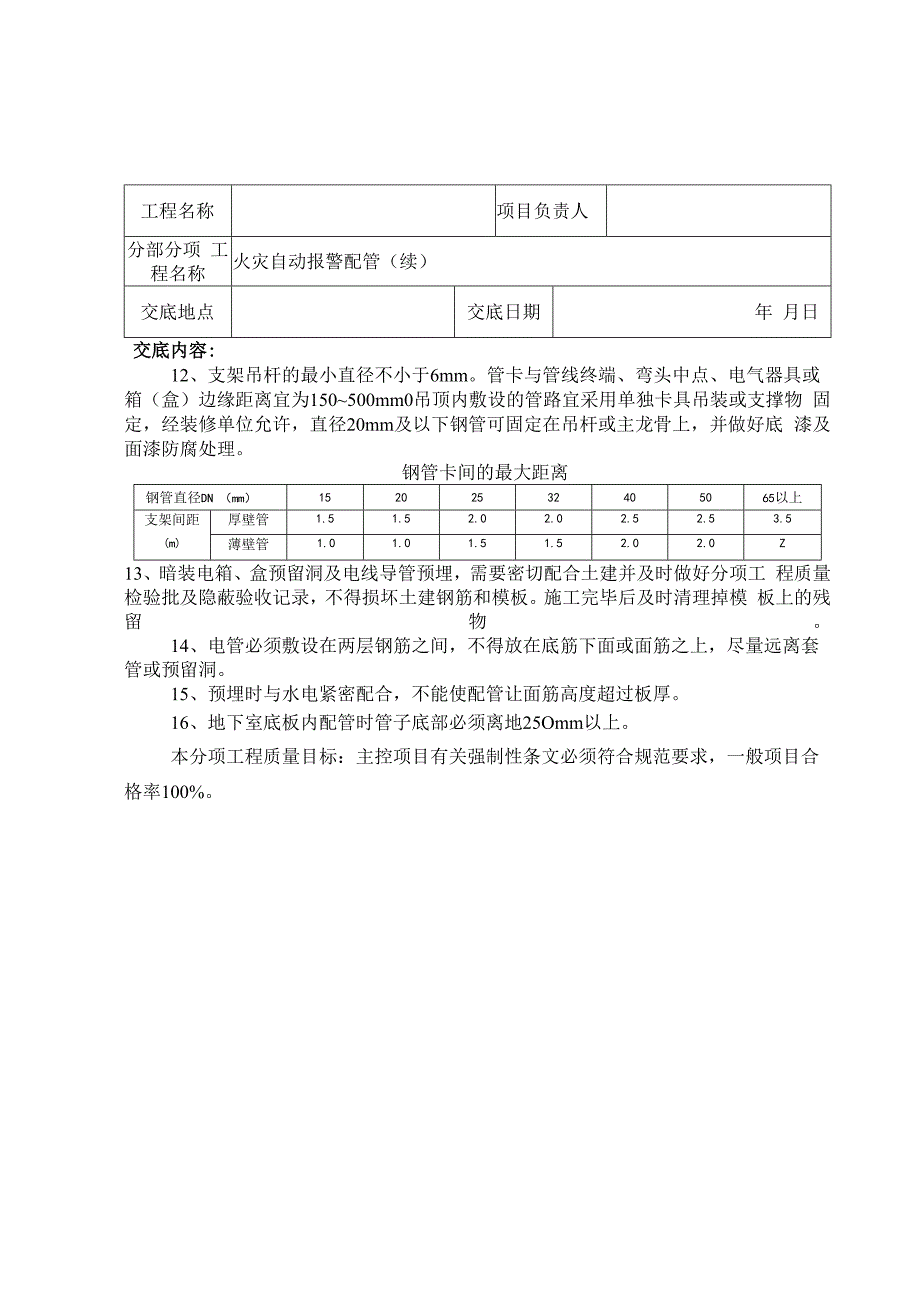

4、:12、支架吊杆的最小直径不小于6mm。管卡与管线终端、弯头中点、电气器具或 箱（盒）边缘距离宜为150500mm0吊顶内敷设的管路宜采用单独卡具吊装或支撑物 固定，经装修单位允许，直径20mm及以下钢管可固定在吊杆或主龙骨上，并做好底 漆及面漆防腐处理。钢管卡间的最大距离钢管直径DN （mm）15202532405065以上支架间距厚壁管1.51.52.02.02.52.53.5(m)薄壁管1.01.01.51.52.02.0Z13、暗装电箱、盒预留洞及电线导管预埋，需要密切配合土建并及时做好分项工 程质量检验批及隐蔽验收记录，不得损坏土建钢筋和模板。施工完毕后及时清理掉模 板上的残留物。1

5、4、电管必须敷设在两层钢筋之间，不得放在底筋下面或面筋之上，尽量远离套 管或预留洞。15、预埋时与水电紧密配合，不能使配管让面筋高度超过板厚。16、地下室底板内配管时管子底部必须离地25Omm以上。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合 格率100%。工程名称项目负责人分部分项 工程名称电线电缆穿管敷设交底地点交底日期年 月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对电线电缆穿线一般按规范 GB50303-2002. GB50339-2003 及公司企业技术标准 QZKD( J )01-2006 执行。2、管内穿线宜在抹灰、粉刷及地坪面上

6、工程完成后进行，穿线前应将管内积水及杂物清除干 净后敷设。3、火灾报警器的传输线路应选择不同颜色的绝缘导线，探测器的“ + ”线为红色，线应 为蓝色，其余线应根据不同用途采用其它颜色区分，但同一工程中相同用途的导线颜色应一致， 接线端子应有标号。4、电缆穿管敷设时应合理安排，不宜交叉，敷设时应防止电缆之间及电缆与其他硬物体之间 的磨擦、固定时，松紧应适度，多芯电缆的弯曲半径不应小于其外径的6倍。5、管内导线总截面积与管截面不应大于40%,或电缆的总截面积不应大于线槽的净截面积的 50%o导线穿入箱、盒、槽管口处应装护圈保护。6、在顶棚内由接线盒引向器具的绝缘导线应采用可挠金属电线保护管或包塑电

7、线软管保护， 导线不应有裸露部分。7、导线的芯线多股铜芯线应先拧紧搪锡或压接端子后再与设备器具连接。8、同一建筑物内相同相位的电线应采用同一颜色的电线，A 黄、B绿、C一红、N淡兰 色、PE-黄绿双色线、开关线一一白色等其它颜色电线。多路开关线可用不同颜色的电线加以区 分。以上应及时做好工程技术资料、质量检验批记录。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。工程名称项目负责人分部分项 工程名称报警设备、探测器类安装交底地点交底日期年 月日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对报警设备及各探测器安装一般按规范GB50303-2

8、002、GB50339-2003及公司企业技术标准QZKD( J )01-2006执行。2、自动报警主机应设独立间，总控主机安装应距墙周圈600800mm安装平稳。3、点型烟感探测器安装要求，探测器宜水平安装，当必须斜装时不应大于45 ,位置距墙壁、 梁边及周围不应小于0.5m,距空调送风口 L 5m。水平空间安装设置宜居中布置，感温探测器的安 装间距不应超过IOm,感烟探测器的安装间距不应超过15m。4、线型火灾探测器的安装要求：红外光束感烟探测器的水平距离一般不应大于18m,距侧墙 不应大于7m,且不应小于0.5m。5、探测器底座安装牢固，采用不少于两个螺丝固定，在安装后及时做好成品保护。

9、6、手动报警按钮安装应设置在明显和便于操作的部位。按钮安装在墙上时距地面高度宜为 1.31.5m,且应有明显的标志，并应安装牢固，不得倾斜。7、模块安装位置应考虑维护方便及美观等因素，采用明装时，宜低于装修吊顶1020mm. 一般可安装于被控设备边或吊顶上面，或定制模块箱内。8、火灾显示盘安装必须牢固，一般盘底边距地面1.31.5m9、火灾报警控制器安装在墙上时，其底边距地面高度不应小于1.5m,其靠近门轴的侧面距墙 不应小于0.5m,正面操作距离不应小于l2m,落地安装时，其底宜高出地坪0.102m,并控制器 应安装牢固，不得倾斜。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，

10、一般项目合格率100%。工程名称项目负责人分部分项 工程名称桥架安装及电缆敷设交底地点交底日期年 月日交底内容:1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对桥架安装电缆敷设一般按规范 GB50303-2002. GB50339-2003 及公司企业技术标准 QZKD( J )01-2006 执行。2、桥架安装应因地制宜选择支、吊架并采用拉线施工，桥架可水平垂直敷设，可转角直角或 斜角弯，可进行“T”型或“ + ”字型分支。桥架上升下降敷设一般以45左右斜度进行，支吊架 长度一致，水平安装平整，直线偏差不应超过5mm。3、水平段每隔L5m2m设置一个支、吊架，垂直段每lm1.5m设置

11、一个，距三通、四通、 弯头连接处0.5处应设支、吊架，桥架经过建筑物伸缩缝时，应松开连接螺丝，并用铜线作好跨接。4、电缆桥架严禁采用电焊气割，电气接地螺栓应由制造厂家在未喷涂前焊在每节端部外缘。5、桥架的接地一般采用桥架上所有的连接点或采用4mm2以上裸软铜线作跨接地线，并采用 “爪”形垫片拧紧固定。6、桥架首尾两端必须做等电位接地，并有标识。7、按设计规范要求，桥架必要时采用防火桥架或外刷防火涂料。8、桥架内电缆敷设，大于45。倾斜敷设的电缆每隔2m处设固定点。电缆敷设排列整齐，水 平敷设的电缆，首尾转弯两侧及每隔5-1Om处设固定点，敷设于垂直桥架内的电缆固定点间距， 不大于规范表12.

12、2. 2的规定。本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目合格率100%。工程名称项目负责人分部分项 工程名称绝缘接地电阻测试交底地点交底日期年 月日交底内容：1、严格按设计施工图纸、会审纪要及工程变更联系单施工，对接地绝缘电阻测试，一般按规范 GB50303-2002 GB50339-2003 及公司企业技术标准 QZKD( J )01-2006 执行。2、接地装置施工完毕后，应测量接地电阻，接地电阻测试需在连续天晴三日后方可进行测试, 接地桩取点位置应符合要求，接地电阻不应大于1Q o3、线间绝缘电阻不应小于0.5 MQ,线对地绝缘电阻值不应低于20M。，注意不能

13、带着消防设 备进行摇测，摇动速度应保持在120rmin左右，读数时应采用1分种后的读数为宜。4、电线电缆绝缘电阻及接地电阻测试后应及时做好记录。本分项工程质量目标：主控项目有关强制性条文必须符合规范，一般项目合格率100%。工程名称项目负责人分部分项 工程名称设备联动及调试交底地点交底日期年 月日交底内容：1、自动报警系统经设备及各探测器等线路测试检查合格后进行通电试运行。2、火灾报警系统安装完毕后，一般分两步调试，其一，前端报警设备调试， 其二，联动设备调试。在设备调试前，先对报警主机进行上电运行，判定主机身 工作正常。3、对报警设备的调试，可按下列步骤进行。对报警线路进行绝缘测试。分楼层、

14、片区或回路进行通电调试。根据平面图对报警设备进行逐个对照、调试。4、火灾自动报警系统通电后，应按现行的国家标准有关要求对报警控制器 进行下列功能检查。火灾报警自检功能。消音复位功能。故障报警功能。火灾优先功能。报警记忆功能电源自动转换和备用电源的自动充电功能。探测器（手动按钮）功能的抽检，安装数量抽查5-10%,但不得少于10 只。火灾自动报警系统应在连续运行120小时无故障后，按规范填写调试报 告。5、联合设备调试将分单机调试、各单位工程调试及联合调试三步进行。 单机测试，分别对各分部系统进行单机试运行，保证自身工作正常。接口衔接，分别将控制模块接口与联动设备接口相连，保证接线无误。 对联动

15、设备逐个点动控制试验，保证设备能正常控制。对报警主机进行联动编程，编程无误后，进行联动测试。本分项工程质量目标：主控项目有关强制性条文必须符合规范，一般项目合 格率100%。交底人签名被交底人签名交底名称自动喷淋管道安装交底地点交底日期年 月日交底内容：1、严格按设计、施工图纸、会审纪要及工程变更联系单，对照规范GB50261-2002和公司企业标准QZKD(J)02-2006执行。2、管材、管件从合格供方名录中选购，并符合设计及规范要求经验合格的产品进现 场。3、消防喷淋管道丝扣连接要求管道螺纹密封面尺寸公称直径(mm)1520253240506580100管子牙缝数66.577.5891011.513.5螺纹长度 (mm)有效长度13.2
