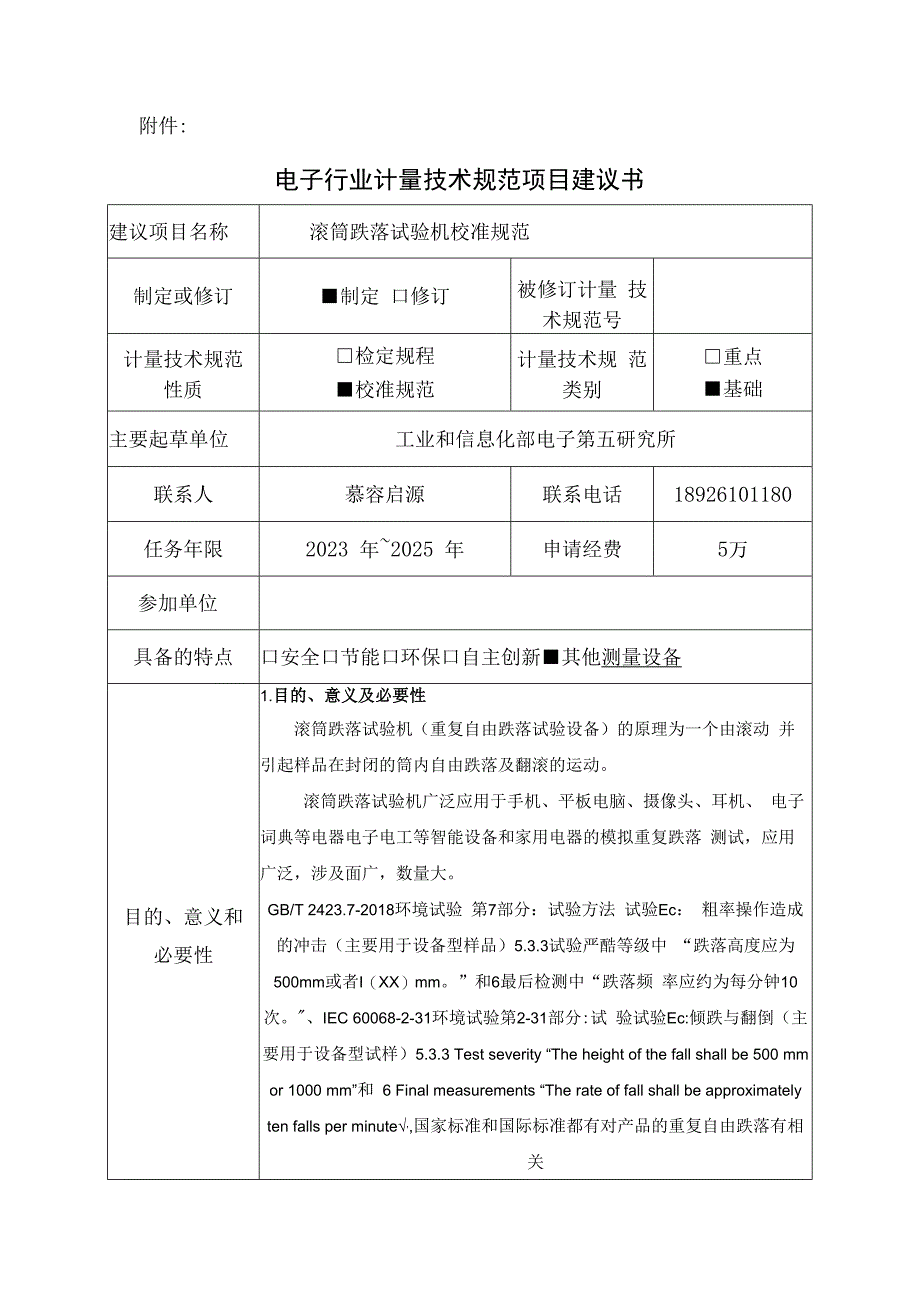

1、附件:电子行业计量技术规范项目建议书建议项目名称滚筒跌落试验机校准规范制定或修订制定 口修订被修订计量 技术规范号计量技术规范 性质检定规程校准规范计量技术规 范类别重点基础主要起草单位工业和信息化部电子第五研究所联系人慕容启源联系电话18926101180任务年限2023 年2025 年申请经费5万参加单位具备的特点口安全口节能口环保口自主创新其他测量设备目的、意义和 必要性1.目的、意义及必要性滚筒跌落试验机（重复自由跌落试验设备）的原理为一个由滚动 并引起样品在封闭的筒内自由跌落及翻滚的运动。滚筒跌落试验机广泛应用于手机、平板电脑、摄像头、耳机、 电子词典等电器电子电工等智能设备和家用电
2、器的模拟重复跌落 测试，应用广泛，涉及面广，数量大。GB/T 2423.7-2018环境试验 第7部分：试验方法 试验Ec： 粗率操作造成的冲击（主要用于设备型样品）5.3.3试验严酷等级中 “跌落高度应为500mm或者I（XX）mm。”和6最后检测中“跌落频 率应约为每分钟10次。、IEC 60068-2-31环境试验第2-31部分:试 验试验Ec:倾跌与翻倒（主要用于设备型试样）5.3.3 Test severity “The height of the fall shall be 500 mm or 1000 mm”和 6 Final measurements “The rate of

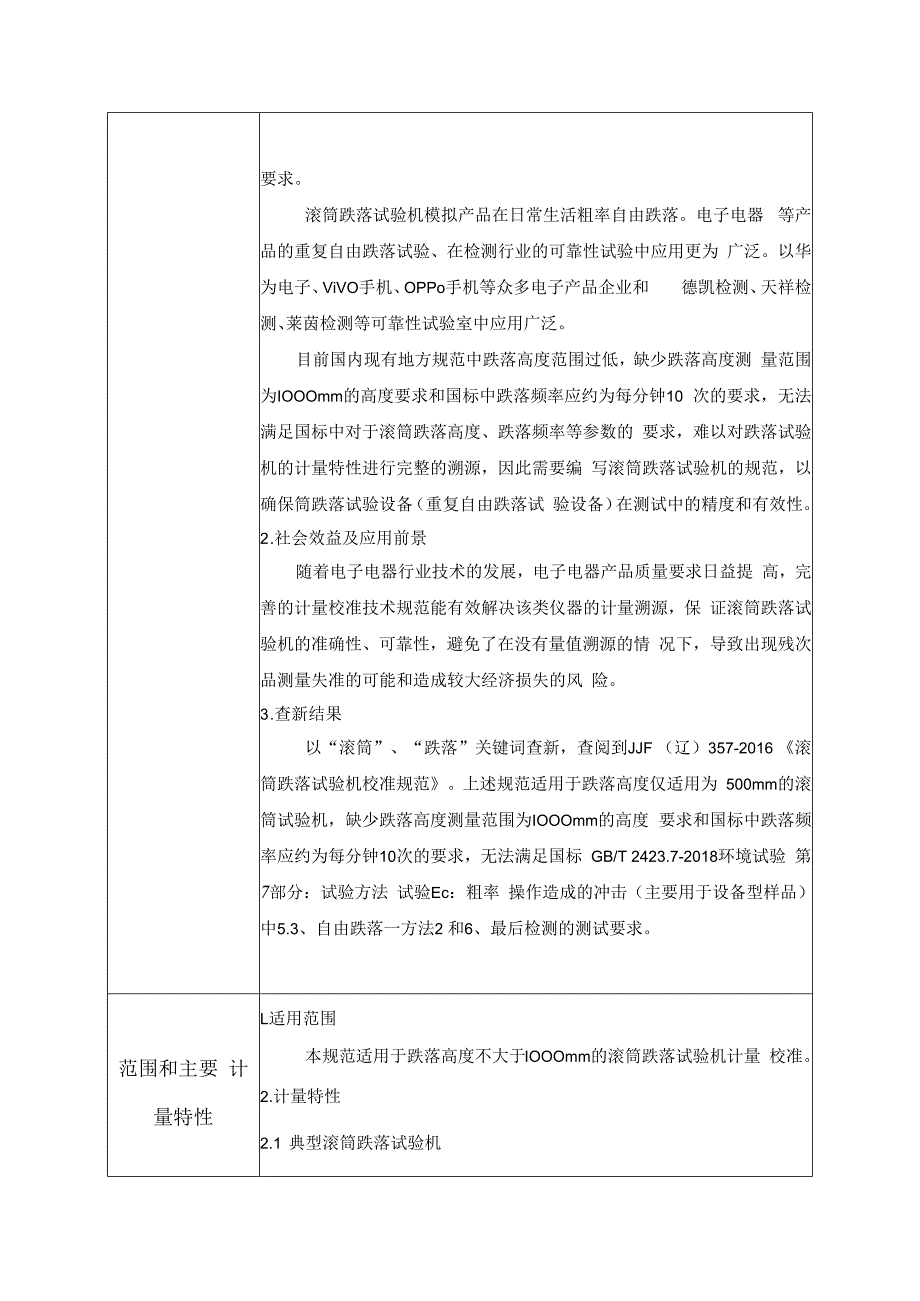

3、fall shall be approximately ten falls per minute,国家标准和国际标准都有对产品的重复自由跌落有相关要求。滚筒跌落试验机模拟产品在日常生活粗率自由跌落。电子电器 等产品的重复自由跌落试验、在检测行业的可靠性试验中应用更为 广泛。以华为电子、ViVO手机、OPPo手机等众多电子产品企业和 德凯检测、天祥检测、莱茵检测等可靠性试验室中应用广泛。目前国内现有地方规范中跌落高度范围过低，缺少跌落高度测 量范围为IOOOmm的高度要求和国标中跌落频率应约为每分钟10 次的要求，无法满足国标中对于滚筒跌落高度、跌落频率等参数的 要求，难以对跌落试验机的计量特性
4、进行完整的溯源，因此需要编 写滚筒跌落试验机的规范，以确保筒跌落试验设备（重复自由跌落试 验设备）在测试中的精度和有效性。2 .社会效益及应用前景随着电子电器行业技术的发展，电子电器产品质量要求日益提 高，完善的计量校准技术规范能有效解决该类仪器的计量溯源，保 证滚筒跌落试验机的准确性、可靠性，避免了在没有量值溯源的情 况下，导致出现残次品测量失准的可能和造成较大经济损失的风 险。3 .查新结果以“滚筒”、“跌落”关键词查新，查阅到JJF （辽）357-2016 滚筒跌落试验机校准规范。上述规范适用于跌落高度仅适用为 500mm的滚筒试验机，缺少跌落高度测量范围为IOOOmm的高度 要求和国标
5、中跌落频率应约为每分钟10次的要求，无法满足国标 GB/T 2423.7-2018环境试验 第7部分：试验方法 试验Ec：粗率 操作造成的冲击（主要用于设备型样品）中5.3、自由跌落一方法2 和6、最后检测的测试要求。范围和主要 计量特性L适用范围本规范适用于跌落高度不大于IOOOmm的滚筒跌落试验机计量 校准。2.计量特性2.1 典型滚筒跌落试验机2.1.1单滚筒跌落试验机（华谊创鸿RS-8101）图1图1：滚筒跌落试验机，单个滚筒，通常跌落高度为500mm、 1000mm,转轴带动滚筒连续进行跌落试验，通常跌落频率为5次 /min、10次min,滚筒的其他尺寸可根据需求设计。单滚筒跌落试验

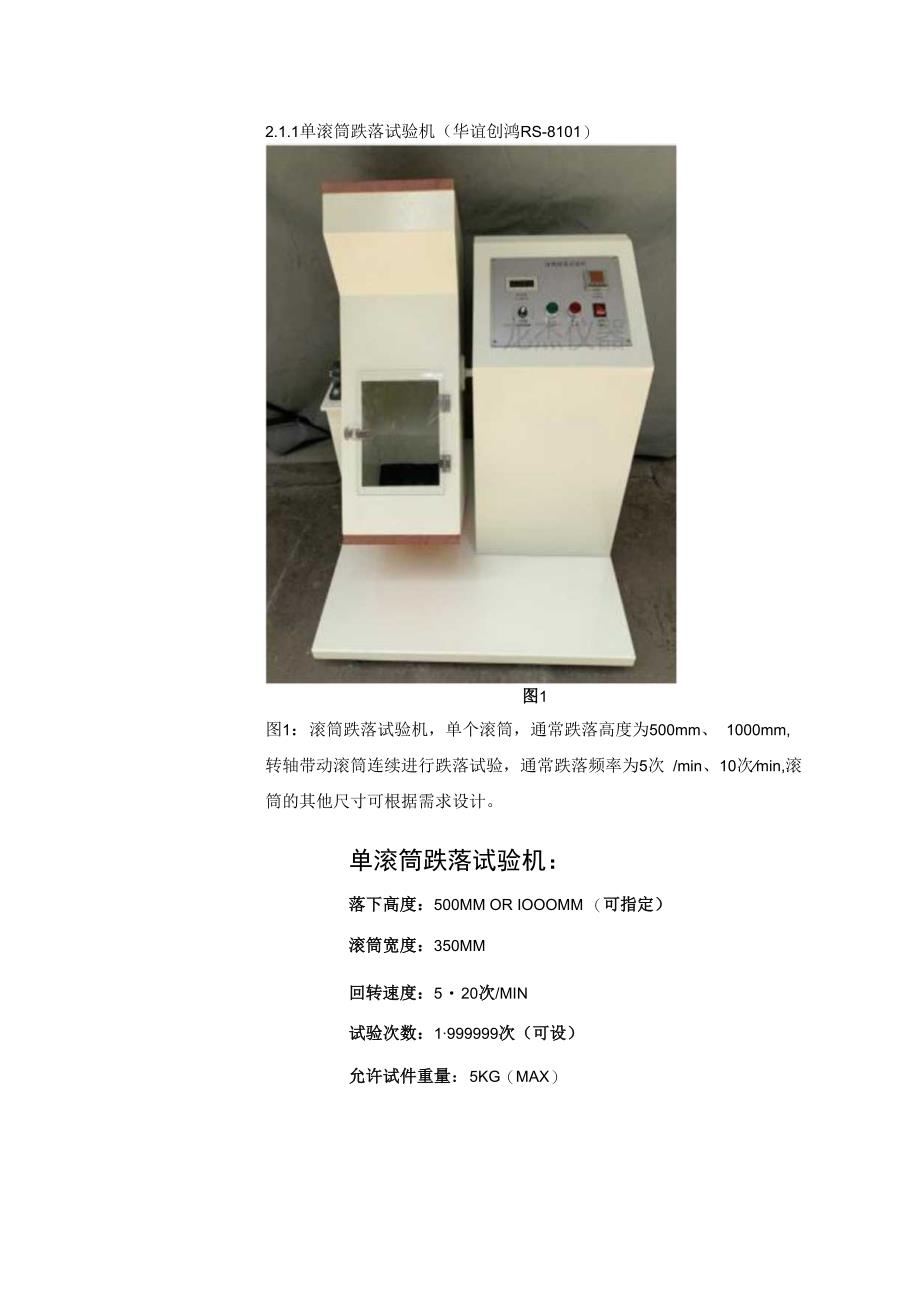

6、机：落下高度：500MM OR IOOOMM （可指定）滚筒宽度：350MM回转速度：520次/MIN试验次数：1999999次（可设）允许试件重量：5KG（MAX）图2：多滚筒跌落试验机，配备多个滚筒，滚筒的高度可设计相同 高度或者不同高度，通常跌落高度为500mm、1000mm、转轴可带 动多个滚筒连续进行跌落试验，通常跌落频率为5次/min、10次 min,滚筒的其他尺寸可根据需求设计。技术参数符合规范桶身烧格籽合IK68232; GB/T242381995标准，底板科抽拉换面，符合小米等相关企业标准WS1米和05米球筒任息组合，最多可以组合5个得潦筒材质曼克力精选用厚度为IOmm透明充
7、克力；铁精选用度为15mm的钢板；操作方式触报屏驱动方式变较81+戒速电机（转速可调）跌落育度Im和05m可选楠身结构桶底为炯底板+木底板的底板厚度为30Jmm,木底板蹲度为171mm,两层板Oi间隙紧密贴合；料滑面贴高分子材料，摩掇系敷0.04,易于样品滑落，如果是有机琉璃桶身表面像了防静电处理；钢底板硬度HL18010标品规格7寸以内手机等测试样品，最大值It不超过Ikg滚筒转速4O-12.MW分钟（可计 IHKBI0999999功率500W蛆AC220V 50Hz型号RS-DP-12 （经济型）RS-DP-12A（触摸屏带型铝夕唯）漆筒数量4个跌落高度500mm or 1000mm滚筒宽
8、度350 mm回转速度S20pm 可设回转次数199999欹（可设）机台尺寸W1300Xd1200xH 1500mmW1250xD1500Xh1680mm重量165kg250 kg电源AC220V50Hz5A2.2计量特性参考典型仪器技术特性及GB/T 2423.7-2018环境试验 第7部分： 试验方法试验Eu粗率操作造成的冲击（主要用于设备型样品）、 IEC 60068-2-31环境试验第2-31部分:试验试验Ec:倾跌与翻倒（主 要用于设备型试样）、BS EN 50075家用和类似用途H类器具连接用 的带线的2.5A、250V扁平两极不可拆线插头规范、BS 1363-1第1 部分：可拆线
9、和不可拆线13 A保险丝插头规范、AS NZS 3112-2017 插头和插座认证测试规范的相关要求，计量特性如下：2.2.1 跌落高度跌落局度范围：（5001000）mm,允许误差：l%o2.2.2 跌落频率（回转频率）跌落频率范围（520）次min,允许误差：1次/min。3 .主要测量标准的技术指标序号校准项目标准器和 其他设备测量范围最大允许误差/准确 度等级/不确定度1跌落高度钢卷尺(05)mH级： (0.3mm+210-4L, L 单位：m)2跌落频率秒表(024)h日差 MPEO.5sd4.简要描述主要计量项目的技术原理4.1 跌落高度示值误差跌落试验机的跌落高度为滚筒内腔顶端到
10、底端的垂直距离。在 跌落高度范围内，取大致均匀分布的3个不同位置点，使用钢卷尺 分别进行测量，取实际高度平均值。相对示值误差按下式计算，取其绝对值最大的相对示值误差为测量 结果。=(H-h)hOO式中：3跌落试验机跌落高度的相对示值误差；H跌落试验机的预定高度，mm；力一跌落试验机的实际高度平均值，mm。4.2 跌落频率(回转频率)开启跌落试验机，同时用秒表计时，测量跌落试验机跌落n次所需 时间K一般情况测试5min的翻滚次数n),跌落频率V可按以下公 式计算：v=(r)60式中V跌落频率，r/min；一跌落次数；一跌落所需时间，国内外情况 简要说明1 .与国内相关技术规范之间的关系1.1 G
11、B/T 2423.7-2018环境试验 第7部分：试验方法 试验氏：粗 率操作造成的冲击（主要用于设备型样品）方法中5.3、自由跌落一方法2和6、最后检测对自由跌落试 验的跌落高度、跌落频率有相关要求。1.2 IEC 60068-2-31环境试验第2-31部分:试验试验Ec:倾跌与翻倒 （主要用于设备型试样）方法中 5.3、Free fall repeatedProcedure 2 和 6、Final measurements对自由跌落试验的跌落高度、跌落频率有相关要求。 1.3 JJF （S） 357-2016滚筒跌落试验机校准规范JJF （辽）357-2016滚筒跌落试验机校准规范中的跌落
