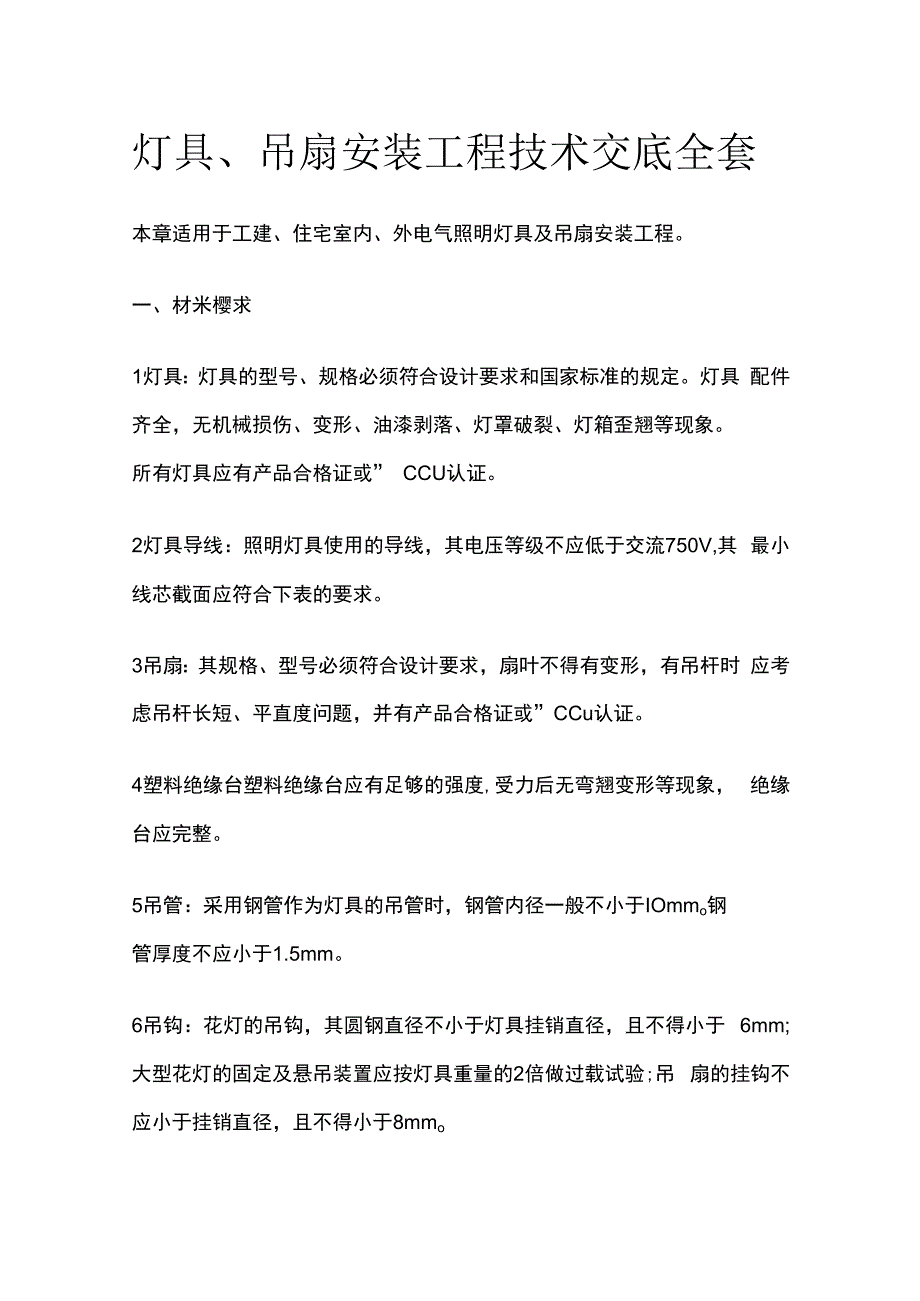

1、灯具、吊扇安装工程技术交底全套本章适用于工建、住宅室内、外电气照明灯具及吊扇安装工程。一、材米樱求1灯具：灯具的型号、规格必须符合设计要求和国家标准的规定。灯具 配件齐全，无机械损伤、变形、油漆剥落、灯罩破裂、灯箱歪翘等现象。所有灯具应有产品合格证或” CCU认证。2灯具导线：照明灯具使用的导线，其电压等级不应低于交流750V,其 最小线芯截面应符合下表的要求。3吊扇：其规格、型号必须符合设计要求，扇叶不得有变形，有吊杆时 应考虑吊杆长短、平直度问题，并有产品合格证或”CCu认证。4塑料绝缘台塑料绝缘台应有足够的强度,受力后无弯翘变形等现象， 绝缘台应完整。5吊管：采用钢管作为灯具的吊管时，钢

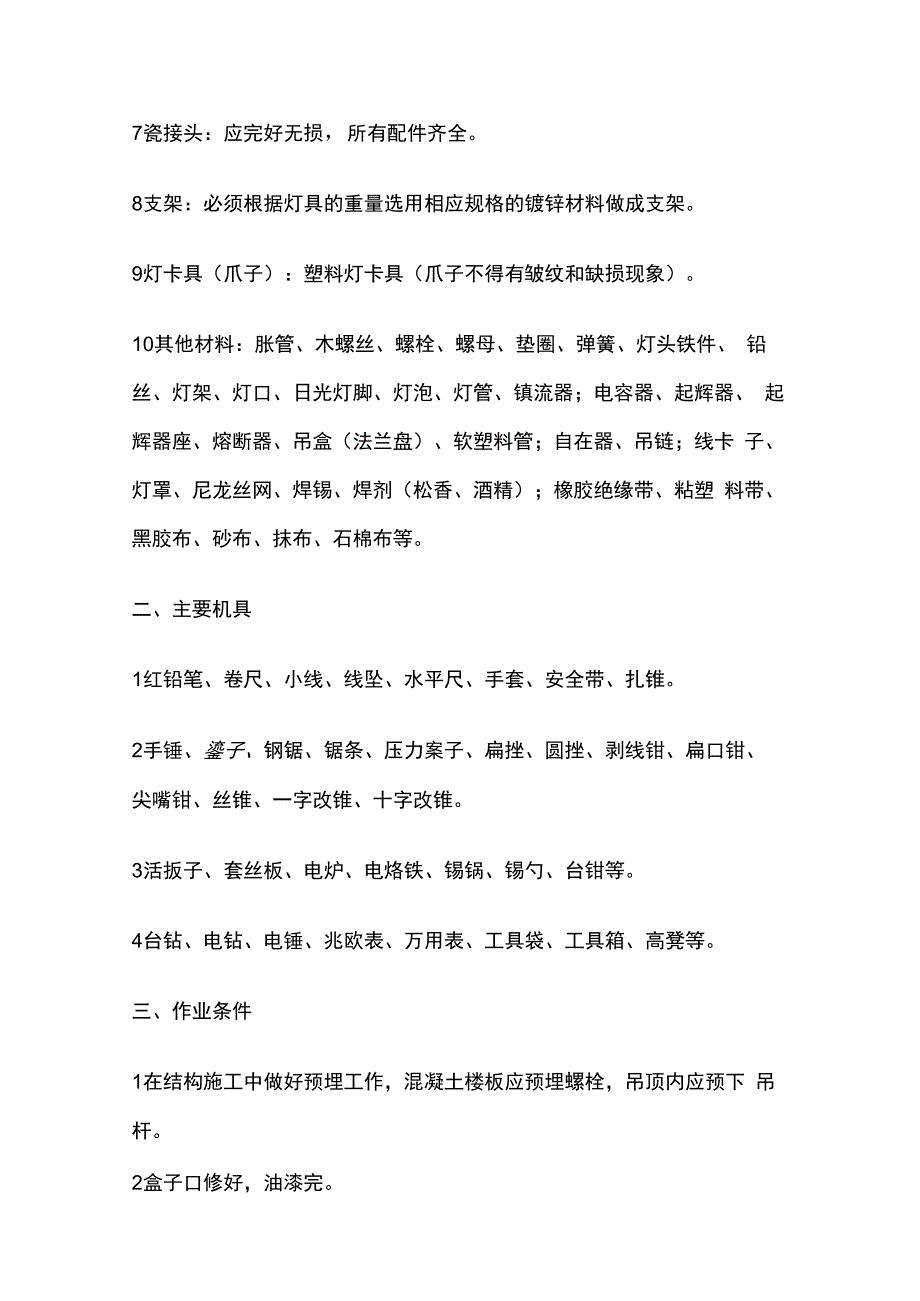

2、管内径一般不小于IOmmo钢管厚度不应小于1.5mm。6吊钩：花灯的吊钩，其圆钢直径不小于灯具挂销直径，且不得小于 6mm;大型花灯的固定及悬吊装置应按灯具重量的2倍做过载试验;吊 扇的挂钩不应小于挂销直径，且不得小于8mmo7瓷接头：应完好无损，所有配件齐全。8支架：必须根据灯具的重量选用相应规格的镀锌材料做成支架。9灯卡具（爪子）：塑料灯卡具（爪子不得有皱纹和缺损现象）。10其他材料：胀管、木螺丝、螺栓、螺母、垫圈、弹簧、灯头铁件、 铅丝、灯架、灯口、日光灯脚、灯泡、灯管、镇流器；电容器、起辉器、 起辉器座、熔断器、吊盒（法兰盘）、软塑料管；自在器、吊链；线卡 子、灯罩、尼龙丝网、焊锡、焊

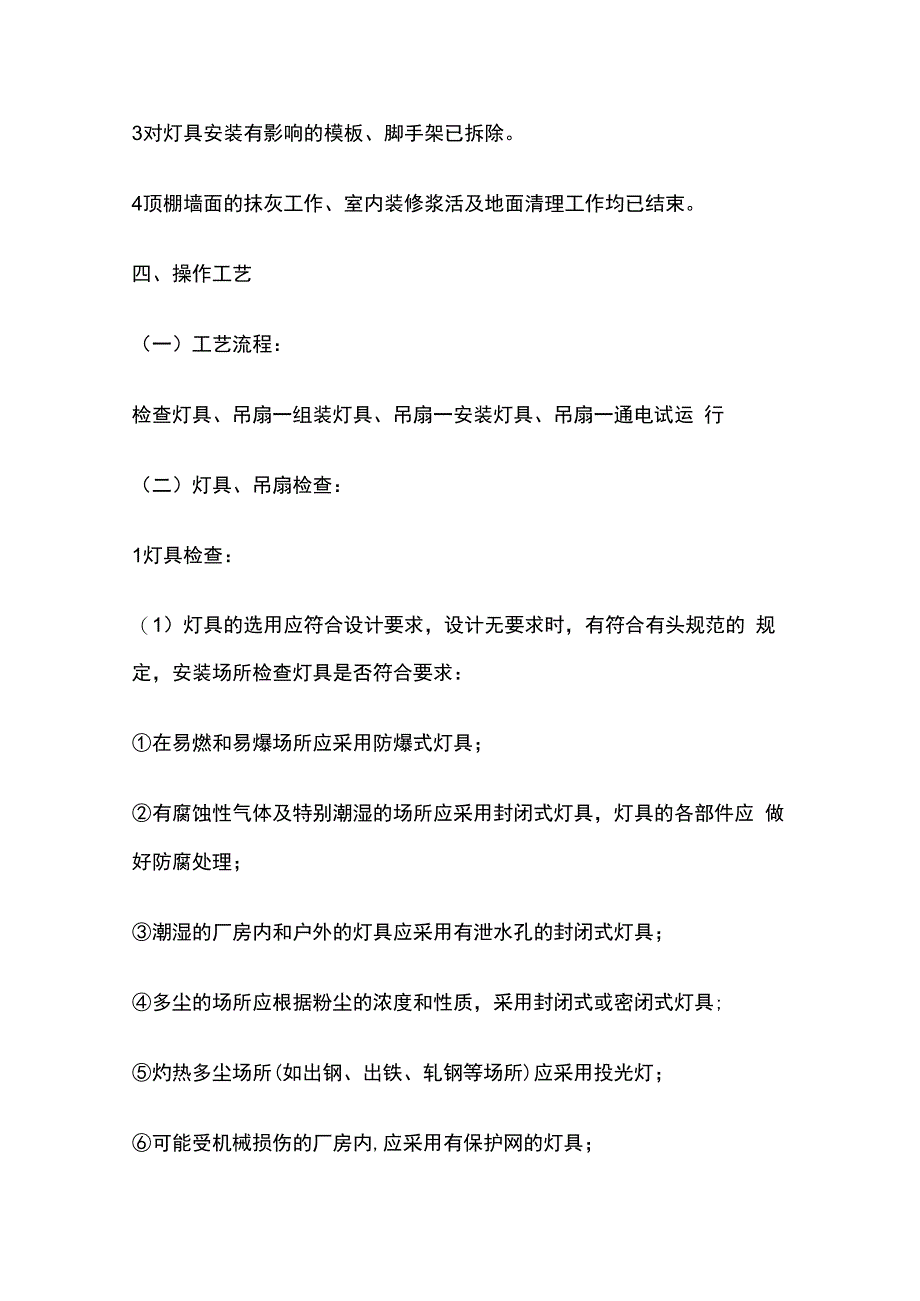

3、剂（松香、酒精）；橡胶绝缘带、粘塑 料带、黑胶布、砂布、抹布、石棉布等。二、主要机具1红铅笔、卷尺、小线、线坠、水平尺、手套、安全带、扎锥。2手锤、鎏子、钢锯、锯条、压力案子、扁挫、圆挫、剥线钳、扁口钳、 尖嘴钳、丝锥、一字改锥、十字改锥。3活扳子、套丝板、电炉、电烙铁、锡锅、锡勺、台钳等。4台钻、电钻、电锤、兆欧表、万用表、工具袋、工具箱、高凳等。三、作业条件1在结构施工中做好预埋工作，混凝土楼板应预埋螺栓，吊顶内应预下 吊杆。2盒子口修好，油漆完。3对灯具安装有影响的模板、脚手架已拆除。4顶棚墙面的抹灰工作、室内装修浆活及地面清理工作均已结束。四、操作工艺（一）工艺流程：检查灯具、吊扇一组
4、装灯具、吊扇一安装灯具、吊扇一通电试运 行（二）灯具、吊扇检查：1灯具检查：（1）灯具的选用应符合设计要求，设计无要求时，有符合有头规范的 规定，安装场所检查灯具是否符合要求：在易燃和易爆场所应采用防爆式灯具；有腐蚀性气体及特别潮湿的场所应采用封闭式灯具，灯具的各部件应 做好防腐处理；潮湿的厂房内和户外的灯具应采用有泄水孔的封闭式灯具；多尘的场所应根据粉尘的浓度和性质，采用封闭式或密闭式灯具;灼热多尘场所(如出钢、出铁、轧钢等场所)应采用投光灯；可能受机械损伤的厂房内,应采用有保护网的灯具；震动场所(如有锻锤、空压机、桥式起重机等),灯具应有防震措施；除开敞式外，其他各类灯具的灯泡容量在IOO
5、W及以上者均应采用 瓷灯口。(2)灯内配线检查：灯内配线应符合设计要求及有关规定；穿入灯箱的导线在分支连接处不得承受额外应力和磨损，多股软线的 端头需做盘圈、涮锡；灯箱内的导线不应过于靠近热光源，并应采取隔热措施；使用螺灯口时相线必须压在灯芯柱上。(1)特种灯具检查：各种标志灯的批示方向正确无误；应急灯必须灵敏可靠；事故照明灯具应用特殊标记； 局部照明灯必须是双圈变压器，初次级均应装有熔断器；携带式局部照明灯具用的导线，宜采用橡套导线，接地或接零线应在 同一护套内。2吊扇检查：Q）吊扇的各种零配件是否齐全。（2）扇叶有无变形有受损。（3）员杆上的悬挂销钉必须装设防震橡皮垫及防松装置。（三）灯具
6、、吊扇组装：1灯具组装：Q）组合式吸顶花灯的组装：首先将灯具的托板放平，如果托板为多块拼装而成，就要将所有的边 框对齐，并用螺丝固定，将其连成一体，按照说明书及示意图把各个灯 口装好。确定出线和走线的位置,将端子板（瓷接头）用机螺丝固定在托板上。根据己固定好的端子板（瓷接头）至各灯口的距离掐线，把掐好的导 线削出线芯，盘好圈后，进行涮锡。然后压入各个灯口，理顺各灯头的 相线和零线，用线卡子分别固定，并且按供电要求分别压入端子板。（2 ）吊式花灯组装: 首先将导线从各个灯口穿到灯具本身的接线盒里。一端盘圈、涮锡后压 入各个灯口。理顺各个灯头的相线和零线，另一端涮锡后根据相序分别 连接、包扎并甩出
7、电源引入线，最后将电源引入线从吊杆中穿出。2吊扇的组装要求：(1)严禁改变扇叶角度。(2 )扇叶的固定螺钉应有防松装置。(3)吊杆之间、吊杆与电机之间,螺纹连接的啮合长度不得小于20mm , 并且必须有防松装置。(四)灯具、吊扇安装：1灯具安装：(1)吸顶或白炽灯安装：塑料绝缘台的安装。将接灯线从绝缘台的出线孔中穿出，塑料绝缘台 紧贴住建筑物表面，安装孔对准灯头盒螺孔，用机螺丝(或木螺丝)将 绝缘台固定牢固，绝缘台直径大于75mm时，应使用2个以上胀管固 定。把从绝缘台甩出的导线留出适当维修长度，削出线芯，用平压法与平 灯口压线点接牢，若是螺丝灯口，注意火线应接于芯线压接点。将多余 线推入灯头
8、盒内，平灯口应与绝缘台的中心找正，用长度小于20mm 的木螺丝固定。(2 )日光灯安装：吸顶日光灯安装：根据设计图确定出日光灯的位置，将日光灯贴紧建 筑物表面，日光灯的灯箱应完全遮盖住灯头盒，正对灯头盒的位置打好 进线孔，将电源线甩入灯箱，在进线孔处应套上塑料管以保护导线。找 好灯头盒螺孔的位置,在灯箱的底板上用电钻打好孔,用机螺丝拧牢固。 在灯箱的另一端，应使用胀管螺栓加以固定。如果日光灯是安装在吊顶 上的，应该用自攻螺丝将灯箱固定在龙骨上。灯箱固定好后，将电源线 压入灯箱内的端子板上。把灯具的反光板固定在灯箱上，并将灯箱调整 顺直，最后把日光灯管装好。吊链式日光灯安装：根据灯具的安装高度，
9、将全部吊链编好，把吊链 挂在灯箱挂钩上，并且在建筑物顶棚上安装的塑料圆台，将导线依顺序 编叉在吊链内，并引入灯箱，在灯箱的进线孔处应套上软塑料管以保护 导线，压入灯箱内的端子板内。将灯具导线和灯头盒中甩出的电源线连 接，并用粘塑料带和黑胶布分层包扎紧密。理顺接头扣于吊盒内，吊盒 的中心应与塑料(木)台的中心对正，用木螺丝将其拧牢。将灯具的反 光板用机螺丝固定在灯箱上，调整好灯脚，最后将灯管装好。(3 )各型花灯安装：组合式吸顶花灯安装：根据预埋的螺栓和灯头盒的位置，在灯具的托 板上用电钻开好安装孑口出线孔，安装时将托板托起，将电源线和从灯 具甩出的导线连接并包扎严密，塞入灯头盒内；然后把托板的
10、安装扎对 准预埋螺栓，使托析四周和顶棚紧贴，使用螺母将其拧紧，调整好各个 灯口，悬挂好灯郸口各种饰物；并上好灯管或灯泡。吊式花灯安装：将灯具托起，并把预埋好的吊杆插入灯具内，把吊挂 销钉插入后现将其尾部掰成燕尾状。接好导线接头，包扎严密，理顺后 向上推起扣碗，将接头扣于其内，扣碗应紧贴顶棚，拧紧固定螺丝。调 整好各个灯口。拧上灯泡，配好灯罩。(4 )光带的安装：根据灯具的外型尺寸确定其支架的支撑点，再根据灯 具的具体重量经过认真核算，用支架的型材制作支架，做好后根据灯具 的安装位置，用预埋件或用胀管螺栓把支架固定牢固。轻型光带的支架 可以直接固定在主龙骨上；大型光带必须先下好预埋件，将光带的支
11、架 用螺丝固定在预埋件上，固定好支架，将光带的灯箱用机螺丝固定在支 架上，再将电源线引入灯箱与灯具的导线连接并包扎紧密。调整各个灯 口和灯脚，装上灯泡或灯管上好灯罩，最后调整灯具的边框应与顶棚面 的装修直线平行。如果灯具对称安装,其纵向中心轴线应在同一直线上, 偏斜不应大于5mo(5)壁灯的安装：根据灯具的外形选择合适的绝缘台或灯具底托，把 灯具设置于中心。然后用电钻在绝缘台和灯具底板上开好出线孔和安装 孔，将灯具的灯头线从绝缘台的出线孔中甩出，与墙壁上灯头盒内的电 源线接头，并包扎严密，将接头塞入盒内。绝缘台与灯头盒对正，贴紧 墙面，用机螺丝将绝缘台直接固定在盒子耳朵上，如果圆台直径超过 7
12、5mm以上，应采用2个以上胀管固定。调整绝缘台，使其平正不歪 斜，再用螺丝将灯具固定在绝缘台上，最后配好灯泡、灯伞或灯罩。灯 罩与灯泡不得相碰，绝缘台与灯泡距离小于5mm时，应加隔热措施。 安装在室外的壁灯应做好防水和泄水，绝缘台与墙面之间应加胶垫，有 可能积水之处应打泄水孔。2专用灯具的安装应符合下列规定：Q）行灯安装：电压不得超过36V ;灯体及手柄应绝缘良好，坚固耐热，耐潮湿；灯头与灯体结合紧固，灯头应无开关；灯泡外部应有金属保护网；金属网、反光罩及悬吊挂钩，均应固定在灯具的绝缘部分上。在特殊潮湿场所或导电良好的地面上，或工作地点狭窄、行动不便的场 所（如在锅炉内、金属容器内工作），行灯
13、电压不得超过12V。（2）便携式局部照明灯具所采用的导线宜采用橡套软线。(3)固定在移动结构(如活动托架等)上的局部照明灯具的敷线要求：导线的最小截面应符合表7.1.2的要求；导线就敷于托架的内部；导线不应在托架的活动连接处受到拉力和磨损，应加套塑料套予以保 护。(4)手术室工作照明回路要求：照明配电箱内应装有专用的总开关及分路开关；室内灯具应分别接在两条专用的回路上。(5)手术台无影灯安装：固定螺丝的数量，不得少于灯具法兰盘上的固定孔数，且螺栓直径应 与孔径配套；在混凝土结构上，预埋螺栓应与主筋相焊接，或将挂钩末端弯曲与主 筋绑扎锚固；固定无影灯底座时，均须采用双螺母。(6)安装在重要场所的
14、大型灯具的玻璃罩，应有防止其碎裂后向下溅落 的措施，一般可用透明尼龙丝编织的保护网，网孔的规格应根据实际情 况定制。(7)金属卤化物灯(钠箱锢灯、摘灯等)安装:灯具安装高度宜在5m以上，电源线应经接线柱连接，不得使电源线靠近灯具的表面；灯管必须与触发器和限流器配套使用。(8)投光灯的底座及支架应固定牢固，按光轴需要的方向将枢轴拧紧 固定。(9)事故照明的线路和白炽灯泡容量在IOOW以上密封安装时，均应使 用耐温线。(io ) 36V及以下行灯变压器安装：变压器应采用双圈型，不允许采用自藕变压器。初级与次级应分别在 两盒内接线；电源侧应有短路保护，其熔丝的额定电流不应大于变压器的额定电流；外壳、
15、铁芯和低压侧的一端或中心点均应接保护地线或接零线。(11)公共场所的安全灯应装有双灯。(12 )游泳池及类似场所的灯具(水下灯、防水灯具)应为12V以下 灯具，等电位联接应可靠，有专用漏电保护装置；自电源引入灯具的导 管必须是绝缘导管。(13 )应急照明灯具安装：除正常供电电源外，应另有备用电源供电。两路电源的转换时间：疏散照明、备用照明15S ;金融商店交易所 备用照明 L5S;安全照明0.5S.安全出口标志灯距地高度不低于2m ,且安装在疏散出口和楼梯口里 侧的上方。疏散标志灯安装在安全出口的顶部，楼梯间、疏散走道及其转弯处应 安装在Im以下的墙面上。不易安装的部位可安装在上部。疏散通道上 的标志灯间距不大于20m ,人防工程内不大于IOmo疏散标志灯的设置，应不影响正常通行，且周围不应有容易混同疏散 标志灯的其它标志装置。应急照明灯具的运行温度大于60。C时，不应直接安装在可燃装修材 料或可燃物体上；靠近可燃物时，应采取隔热、散热等措施。应急照明线路在每个防火分区应有独立的应急照明回路，穿越不同防 火分区的线路有隔堵措施。疏散照明线路采用耐火电线、电缆，穿管明敷或在非燃烧体内穿刚性 导管暗敷；暗
