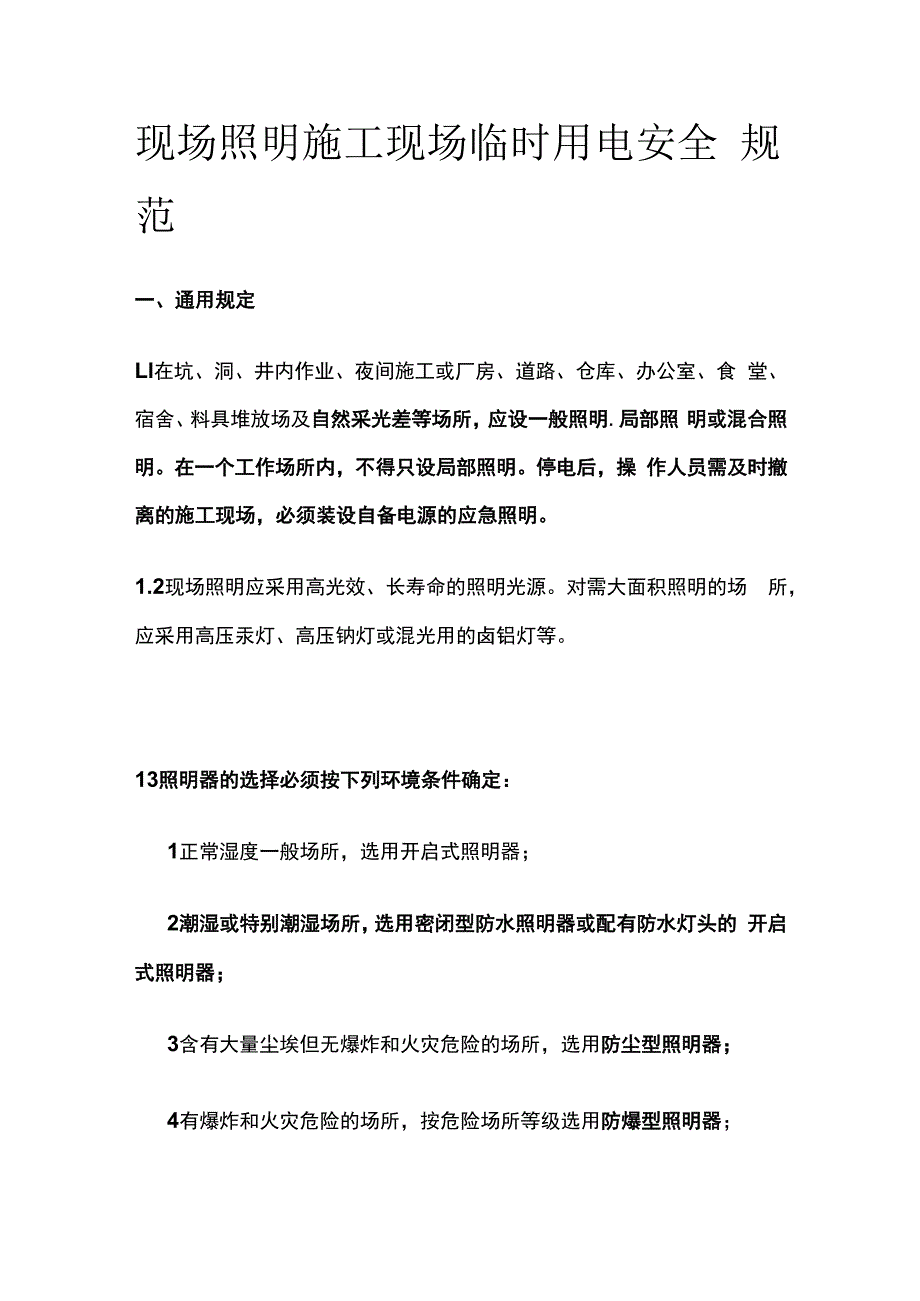

1、现场照明施工现场临时用电安全 规范一、通用规定Ll在坑、洞、井内作业、夜间施工或厂房、道路、仓库、办公室、食 堂、宿舍、料具堆放场及自然采光差等场所，应设一般照明.局部照 明或混合照明。在一个工作场所内，不得只设局部照明。停电后，操 作人员需及时撤离的施工现场，必须装设自备电源的应急照明。1.2现场照明应采用高光效、长寿命的照明光源。对需大面积照明的场 所，应采用高压汞灯、高压钠灯或混光用的卤铝灯等。13照明器的选择必须按下列环境条件确定：1正常湿度一般场所，选用开启式照明器；2潮湿或特别潮湿场所，选用密闭型防水照明器或配有防水灯头的 开启式照明器；3含有大量尘埃但无爆炸和火灾危险的场所，选用

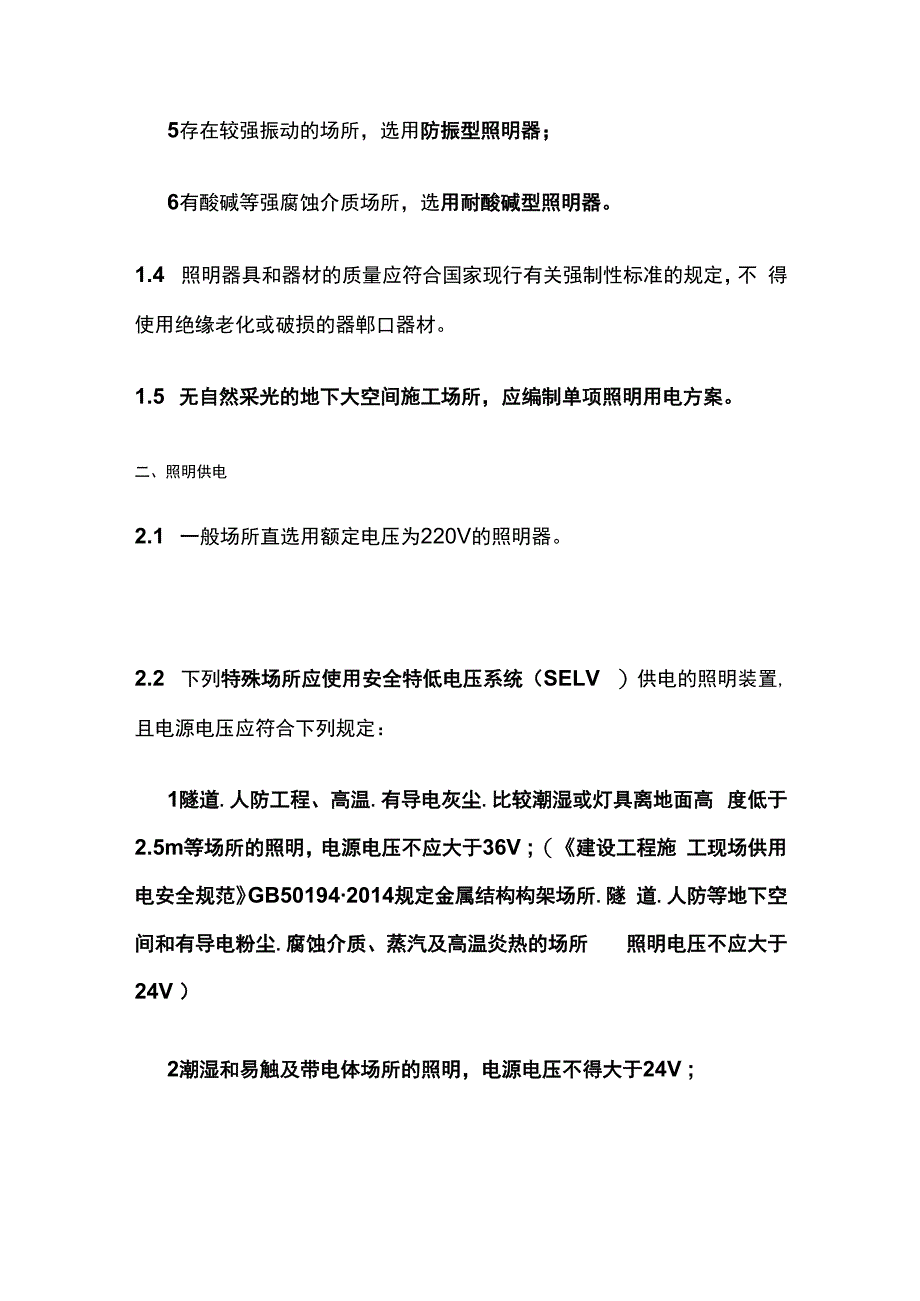

2、防尘型照明器；4有爆炸和火灾危险的场所，按危险场所等级选用防爆型照明器；5存在较强振动的场所，选用防振型照明器；6有酸碱等强腐蚀介质场所，选用耐酸碱型照明器。1.4 照明器具和器材的质量应符合国家现行有关强制性标准的规定，不 得使用绝缘老化或破损的器郸口器材。1.5 无自然采光的地下大空间施工场所，应编制单项照明用电方案。二、照明供电2.1 一般场所直选用额定电压为220V的照明器。2.2 下列特殊场所应使用安全特低电压系统（SELV ）供电的照明装置, 且电源电压应符合下列规定：1隧道.人防工程、高温.有导电灰尘.比较潮湿或灯具离地面高 度低于2.5m等场所的照明，电源电压不应大于36V ;

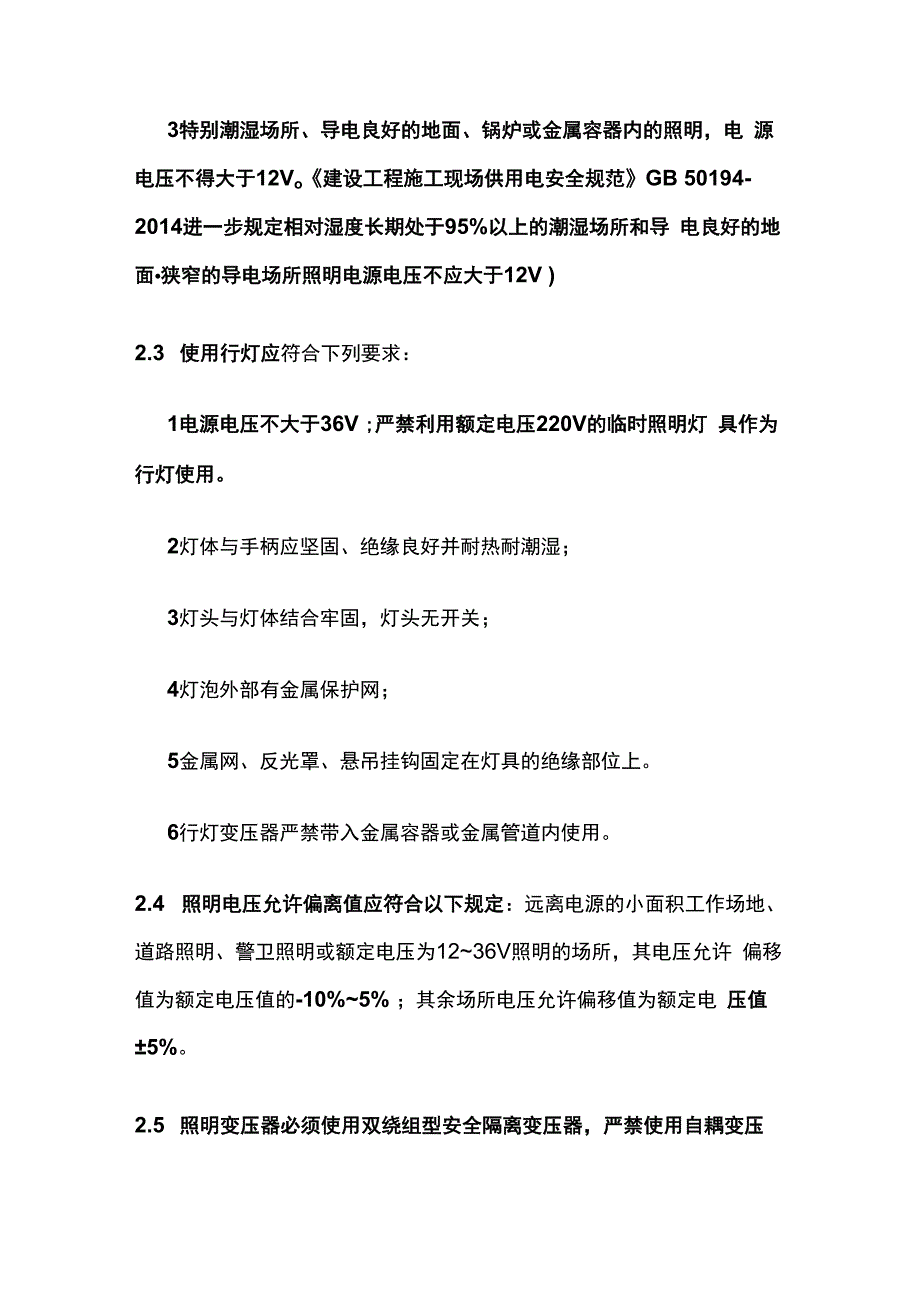

3、（建设工程施 工现场供用电安全规范GB501942014规定金属结构构架场所.隧 道.人防等地下空间和有导电粉尘.腐蚀介质、蒸汽及高温炎热的场所 照明电压不应大于24V ）2潮湿和易触及带电体场所的照明，电源电压不得大于24V ;3特别潮湿场所、导电良好的地面、锅炉或金属容器内的照明，电 源电压不得大于12Vo建设工程施工现场供用电安全规范GB 50194-2014进一步规定相对湿度长期处于95%以上的潮湿场所和导 电良好的地面狭窄的导电场所照明电源电压不应大于12V )2.3 使用行灯应符合下列要求：1电源电压不大于36V ;严禁利用额定电压220V的临时照明灯 具作为行灯使用。2灯体与手柄
4、应坚固、绝缘良好并耐热耐潮湿；3灯头与灯体结合牢固，灯头无开关；4灯泡外部有金属保护网；5金属网、反光罩、悬吊挂钩固定在灯具的绝缘部位上。6行灯变压器严禁带入金属容器或金属管道内使用。2.4 照明电压允许偏离值应符合以下规定：远离电源的小面积工作场地、 道路照明、警卫照明或额定电压为1236V照明的场所，其电压允许 偏移值为额定电压值的-10%5% ；其余场所电压允许偏移值为额定电 压值5%。2.5 照明变压器必须使用双绕组型安全隔离变压器，严禁使用自耦变压1应采用双绕组型安全隔离变压器；不得使用自耦变压器。2安全隔离变压器二次回路不应接地。2.6 照明系统宜使三相负荷平衡，其中每一单相回路上
5、，灯具和插座数 量不宜超过25个，负荷电流不宜超过15A ;2.7 携带式变压器的一次侧电源线应采用橡皮护套或塑料护套铜芯软 电缆，中间不得有接头，长度不宜超过3m ,其中绿/黄双色线只可作 PE线使用，电源插销应有保护触头。2.8 照明电工作零线截面应按下列规定选择：1单相二线及二相二线线路中，零线截面与相线截面相同；2三相四线制线路中，当照明器为白炽灯时，零线截面不小于相线 截面的50% ;当照明器为气体放电灯时，零线截面按最大负载相的电 流选择；3在逐相切断的三相照明电路中，零线截面与最大负载相相线截面 相同。三.照明方式及灯具的选择1需要夜间施工、无自然采光或自然采光差的场所，办公、生
6、活、 生产辅助设施，道路等应设置一般照明；2同一工作场所内的不同区域有不同照度要求时，应分区采用一般 照明或混合照明，不应只采用局部照明。3.2 照明种类的选择应符合下列规定：1工作场所均应设置正常照明；2在坑井、沟道、沉箱内及高层构筑物内的走道、拐弯处、安全出 入口、楼梯间、操作区域等部位，应设置应急照明；3在危及航行安全的建筑物、构筑物上，应根据航行要求设置障碍 照明。3.3 照明灯具的选择应符合下列规定：1照明灯具应根据施工现场环境条件设计并应选用防水型、防尘型. 防爆型灯具；2行灯应采用In类灯具，采用安全特低电压系统（SELV ）,其额定电压值不应超过24V ;3行灯灯体及手柄绝缘应
7、良好、坚固、耐热、耐潮湿，灯头与灯体 应结合紧固，灯泡外部应有金属保护网、反光罩及悬吊挂钩，挂钩应固 定在灯具的绝缘手柄上。3.4 照明灯具的使用应符合下列规定：1照明开关应控制相导体。当采用螺口灯头时，螺口灯头及其接线 应符合以下要求：（1）灯头的绝缘外壳无损伤、无漏电；（2 ）相线接 在与中心触头相连的一端，零线接在与螺纹口相连的一端。2照明灯具与易燃物之间，应保持一定的安全距离，普通灯具不宜 小于300mm ;聚光灯、碘铝灯等高热灯具不宜小于500mm ,且不得 直接照射易燃物。当间距不够时，应采取隔热措施。3照明灯具的金属外壳必须与PE线相连接,照明开关箱内必须装设 隔离开关、短路与过
8、载保护电器和漏电保护器；4室外220V灯具距地面不得低于3m ,室内220V灯具距地不得 低于2.5mo3.5 荧光灯管应采用管座固定或用吊链悬挂。荧光灯的镇流器不得安 装在易燃的结构物上。3.6 碘铝灯及钠、钳、锢等金属卤化物灯具的安装高度宜在3m以上， 灯线应固定在接线柱上,不得靠近灯具表面。3.7 灯具内的接线必须牢固，灯具外的接线必须做可靠的防水绝缘包 扎。3.8 暂设工程的照明灯具宜采用拉线开关控制，开关安装位皆宜符合 下列要求：1拉线开关距地面高度为23m ,与出入口的水平距离为0.150.2rn ,拉线的出口向下；2其他开关距地面高度为1.3m与出入口的水平距离为0.150.2mo3.9 .9对夜间影响飞机或车辆通行的在建工程及机械设备，必须设置醒 目的红色信号灯，其电源应设在施工现场总电源开关的前侧，并应设置 外电线路停止供电时的应急自备电源.
