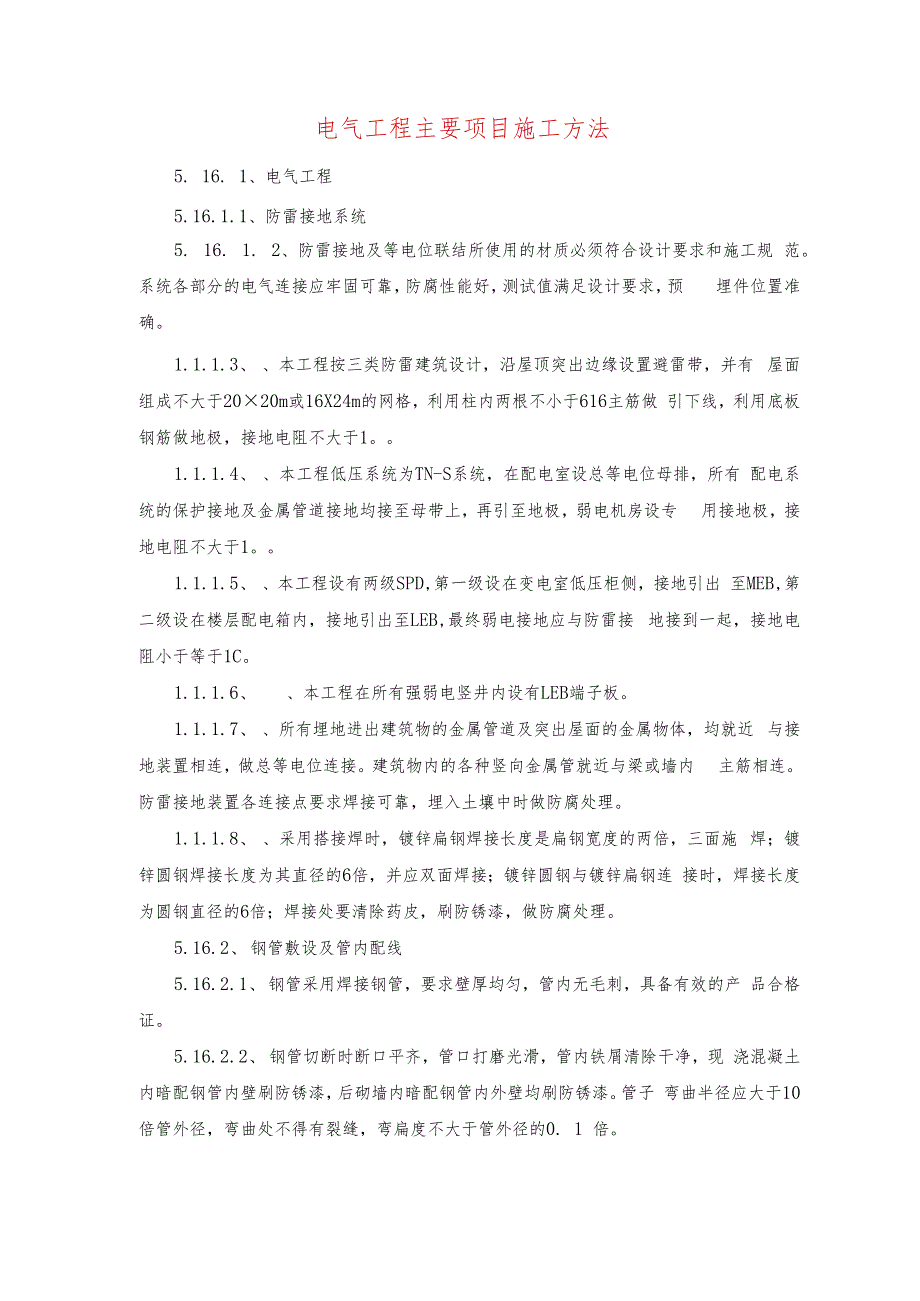

1、电气工程主要项目施工方法5. 16. 1、电气工程5.16.1.1、防雷接地系统5. 16. 1. 2、防雷接地及等电位联结所使用的材质必须符合设计要求和施工规 范。系统各部分的电气连接应牢固可靠，防腐性能好，测试值满足设计要求，预 埋件位置准确。1.1.1.3、 、本工程按三类防雷建筑设计，沿屋顶突出边缘设置避雷带，并有 屋面组成不大于2020m或16X24m的网格，利用柱内两根不小于616主筋做 引下线，利用底板钢筋做地极，接地电阻不大于1。1.1.1.4、 、本工程低压系统为TN-S系统，在配电室设总等电位母排，所有 配电系统的保护接地及金属管道接地均接至母带上，再引至地极，弱电机房设专
2、 用接地极，接地电阻不大于1。1.1.1.5、 、本工程设有两级SPD,第一级设在变电室低压柜侧，接地引出 至MEB,第二级设在楼层配电箱内，接地引出至LEB,最终弱电接地应与防雷接 地接到一起，接地电阻小于等于1C。1.1.1.6、 、本工程在所有强弱电竖井内设有LEB端子板。1.1.1.7、 、所有埋地进出建筑物的金属管道及突出屋面的金属物体，均就近 与接地装置相连，做总等电位连接。建筑物内的各种竖向金属管就近与梁或墙内 主筋相连。防雷接地装置各连接点要求焊接可靠，埋入土壤中时做防腐处理。1.1.1.8、 、采用搭接焊时，镀锌扁钢焊接长度是扁钢宽度的两倍，三面施 焊；镀锌圆钢焊接长度为其直

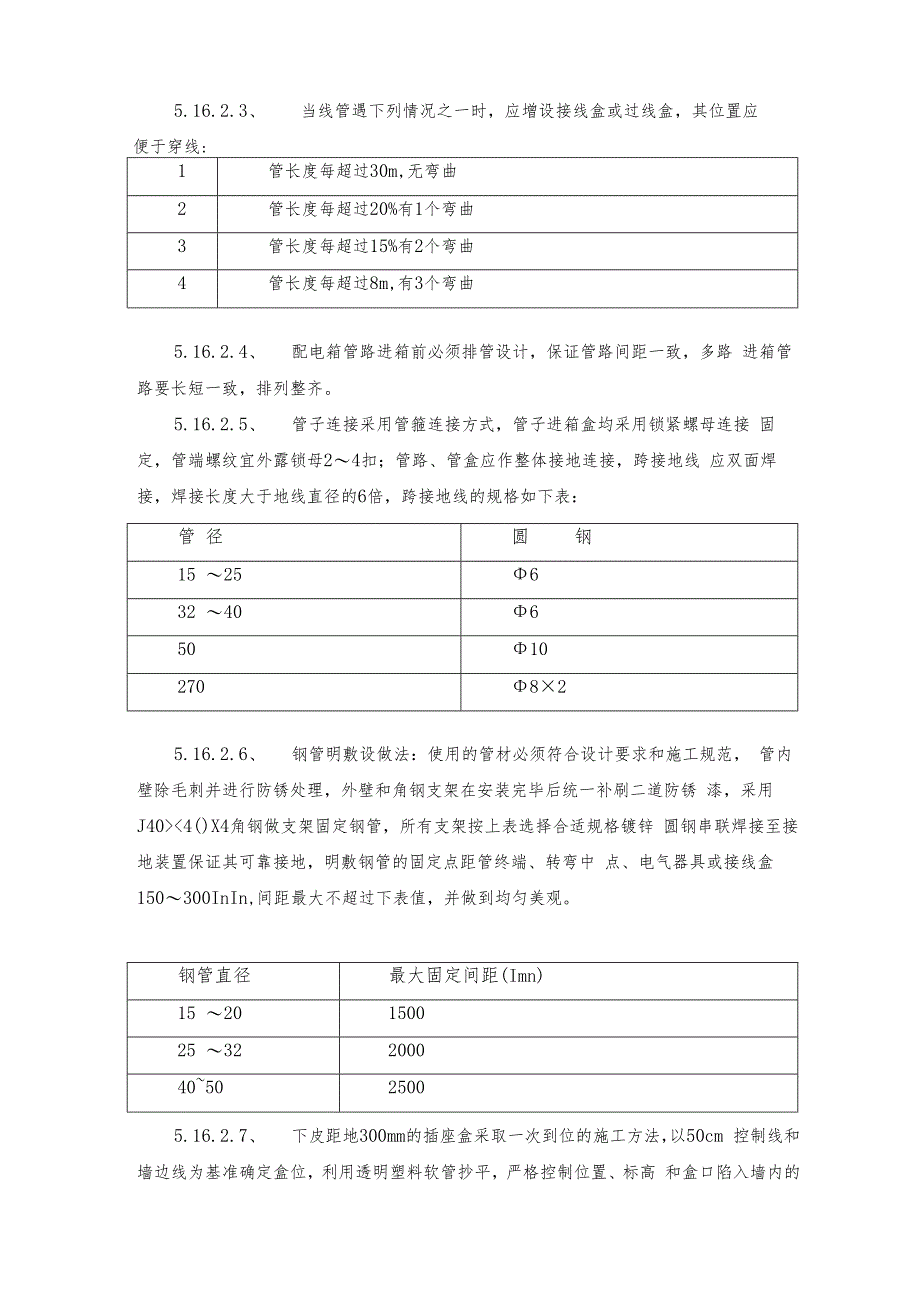

3、径的6倍，并应双面焊接；镀锌圆钢与镀锌扁钢连 接时，焊接长度为圆钢直径的6倍；焊接处要清除药皮，刷防锈漆，做防腐处理。5.16.2、 钢管敷设及管内配线5.16.2.1、 钢管采用焊接钢管，要求壁厚均匀，管内无毛刺，具备有效的产 品合格证。5.16.2.2、 钢管切断时断口平齐，管口打磨光滑，管内铁屑清除干净，现 浇混凝土内暗配钢管内壁刷防锈漆，后砌墙内暗配钢管内外壁均刷防锈漆。管子 弯曲半径应大于10倍管外径，弯曲处不得有裂缝，弯扁度不大于管外径的0. 1 倍。5.16.2.3、 当线管遇下列情况之一时，应增设接线盒或过线盒，其位置应便于穿线:1管长度每超过30m,无弯曲2管长度每超过20%
4、有1个弯曲3管长度每超过15%有2个弯曲4管长度每超过8m,有3个弯曲5.16.2.4、 配电箱管路进箱前必须排管设计，保证管路间距一致，多路 进箱管路要长短一致，排列整齐。5.16.2.5、 管子连接采用管箍连接方式，管子进箱盒均采用锁紧螺母连接 固定，管端螺纹宜外露锁母24扣；管路、管盒应作整体接地连接，跨接地线 应双面焊接，焊接长度大于地线直径的6倍，跨接地线的规格如下表：管 径圆钢15 25632 4065010270825.16.2.6、 钢管明敷设做法：使用的管材必须符合设计要求和施工规范， 管内壁除毛刺并进行防锈处理，外壁和角钢支架在安装完毕后统一补刷二道防锈 漆，采用J404(

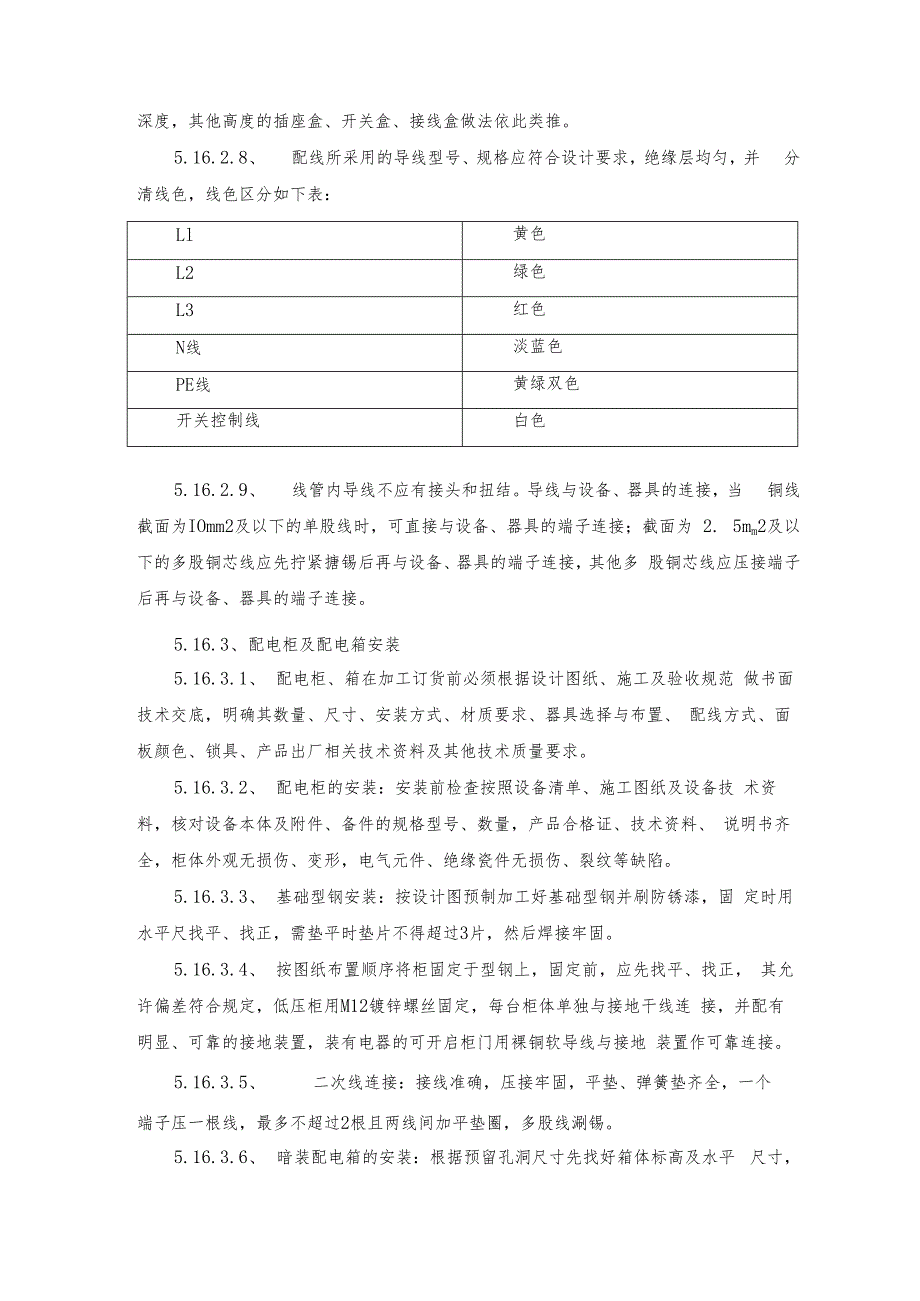

5、)X4角钢做支架固定钢管，所有支架按上表选择合适规格镀锌 圆钢串联焊接至接地装置保证其可靠接地，明敷钢管的固定点距管终端、转弯中 点、电气器具或接线盒150300InIn,间距最大不超过下表值，并做到均匀美观。钢管直径最大固定间距(Imn)15 20150025 322000405025005.16.2.7、 下皮距地300mm的插座盒采取一次到位的施工方法，以50cm 控制线和墙边线为基准确定盒位，利用透明塑料软管抄平，严格控制位置、标高 和盒口陷入墙内的深度，其他高度的插座盒、开关盒、接线盒做法依此类推。5.16.2.8、 配线所采用的导线型号、规格应符合设计要求，绝缘层均匀，并 分清线色
6、，线色区分如下表：Ll黄色L2绿色L3红色N线淡蓝色PE线黄绿双色开关控制线白色5.16.2.9、 线管内导线不应有接头和扭结。导线与设备、器具的连接，当 铜线截面为IOmm2及以下的单股线时，可直接与设备、器具的端子连接；截面为 2. 5mm2及以下的多股铜芯线应先拧紧搪锡后再与设备、器具的端子连接，其他多 股铜芯线应压接端子后再与设备、器具的端子连接。5.16.3、 配电柜及配电箱安装5.16.3.1、 配电柜、箱在加工订货前必须根据设计图纸、施工及验收规范 做书面技术交底，明确其数量、尺寸、安装方式、材质要求、器具选择与布置、 配线方式、面板颜色、锁具、产品出厂相关技术资料及其他技术质量
7、要求。5.16.3.2、 配电柜的安装：安装前检查按照设备清单、施工图纸及设备技 术资料，核对设备本体及附件、备件的规格型号、数量，产品合格证、技术资料、 说明书齐全，柜体外观无损伤、变形，电气元件、绝缘瓷件无损伤、裂纹等缺陷。5.16.3.3、 基础型钢安装：按设计图预制加工好基础型钢并刷防锈漆，固 定时用水平尺找平、找正，需垫平时垫片不得超过3片，然后焊接牢固。5.16.3.4、 按图纸布置顺序将柜固定于型钢上，固定前，应先找平、找正， 其允许偏差符合规定，低压柜用M12镀锌螺丝固定，每台柜体单独与接地干线连 接，并配有明显、可靠的接地装置，装有电器的可开启柜门用裸铜软导线与接地 装置作可
8、靠连接。5.16.3.5、 二次线连接：接线准确，压接牢固，平垫、弹簧垫齐全，一个端子压一根线，最多不超过2根且两线间加平垫圈，多股线涮锡。5.16.3.6、 暗装配电箱的安装：根据预留孔洞尺寸先找好箱体标高及水平 尺寸，固定好箱体，焊接好跨接地线，然后用水泥砂浆填实周边并抹平齐，安装 盘面要求平整，紧贴墙面，贴脸平正，垂直偏差不大于3mm。5.16.3.7、 箱内配线、接线：各相线色严格区分，接线整齐，PE线安装明 显牢固，回路编号清楚齐全。5. 16.4.灯具、开关及插座安装5.1.1.1、 灯具、开关、插座的规格、型号必须符合设计的要求和国家标 准的规定并有产品合格证。灯内配线严禁外露，
9、线芯截面不得小于0.5mm2,配件 齐全，无变形和机械损伤。5.1.1.2、 嵌入式灯具安装不得使用吊顶龙骨承受灯具荷载，应专设吊杆或 承重框架固定，灯头引线用塑套金属软管保护，长度不超过两端用软管专 用接头分别与接线盒、灯箱连接牢固，并做好跨接地线。5. 16. 4. 3、安装高度低于2. 4m的灯具其金属外壳必须连接保护地线。1.1.1.4、 、开关、插座安装：建筑物内的开关开、关方向一致（上合下分）， 开关必须断相线，多极开关接线不得串接，应做鸡爪形连接；插座采用安全型， 接线相序应正确，即“左零右火上接地”，开关插座连接的导线在圆孔接线端子 内折回头压接，不得在端子处以套接压线方式连接
10、其他支路。面板固定时要使面 板端正，并与墙面平齐。同型号并列安装的开关、插座高差不应大于0.5mm,同 一室内相同高度安装的开关、插座高差不应大于5mm。5.16.5、 电动机及其附属设备安装5.16.5.1、 电动机安装前检查：电动机及其附属设备应符合设计要求，技 术文件齐全，无损伤，盘动转子轻快无异声，绝缘值符合要求。5.16.5.2、 稳固电动机的地脚螺栓与基座结合牢固，固定时防松装置齐全， 紧固到位。5.16.5.3、 导线连接牢固紧密，接线盒内裸露的导线间及导线对地间最小距 离不得小于10mm,外壳接地保护可靠，接地线截面符合规范要求，控制箱接线 正确，色标齐全，保护罩齐全牢固。5.
11、16.6、 电动机调试5. 16.6. 1、电机试运行前，应测定电机绝缘，绝缘电阻值不得小于0. 5Mo5.16.6.2、 电动机空载运行时间2小时，要测量并记录电压和空载电流、 温升、转速等。5.16.6.3、 空载运行时，轴承温升不应超过60七；电机有无杂音；负载运 行时，温升不得超过80。C5. 16.7、照明器具试运行5.16、 7. 1、电气照明器具试运行前应进行线路绝缘摇测，并做好摇测记录。5.17、 7.2、电气照明器具试运行应按系统进行，全部照明器具的开关均打 开，运行时间为24小时，每隔8小时记录一次电压、电流。5.16.8、 配电箱、柜的试运行5.16.8.1、 配电箱、柜运行前，检查柜内有无杂物，线路排布是否合理， 铭牌是否齐全。5.16.8.2、 空载情况下，检查各保护装置的手动、自动是否灵活可靠。5.16.8.3、 送电空载运行24小时，无异常现象。5.16.8.4、 满负荷运转时间为2小时，每隔半小时测量并记录一次电压、 电流。5. 16. 9、弱电系统根据招标文件要求，我公司只负责弱电系统的配管及穿带线，具体做法详见5. 16. 2o
