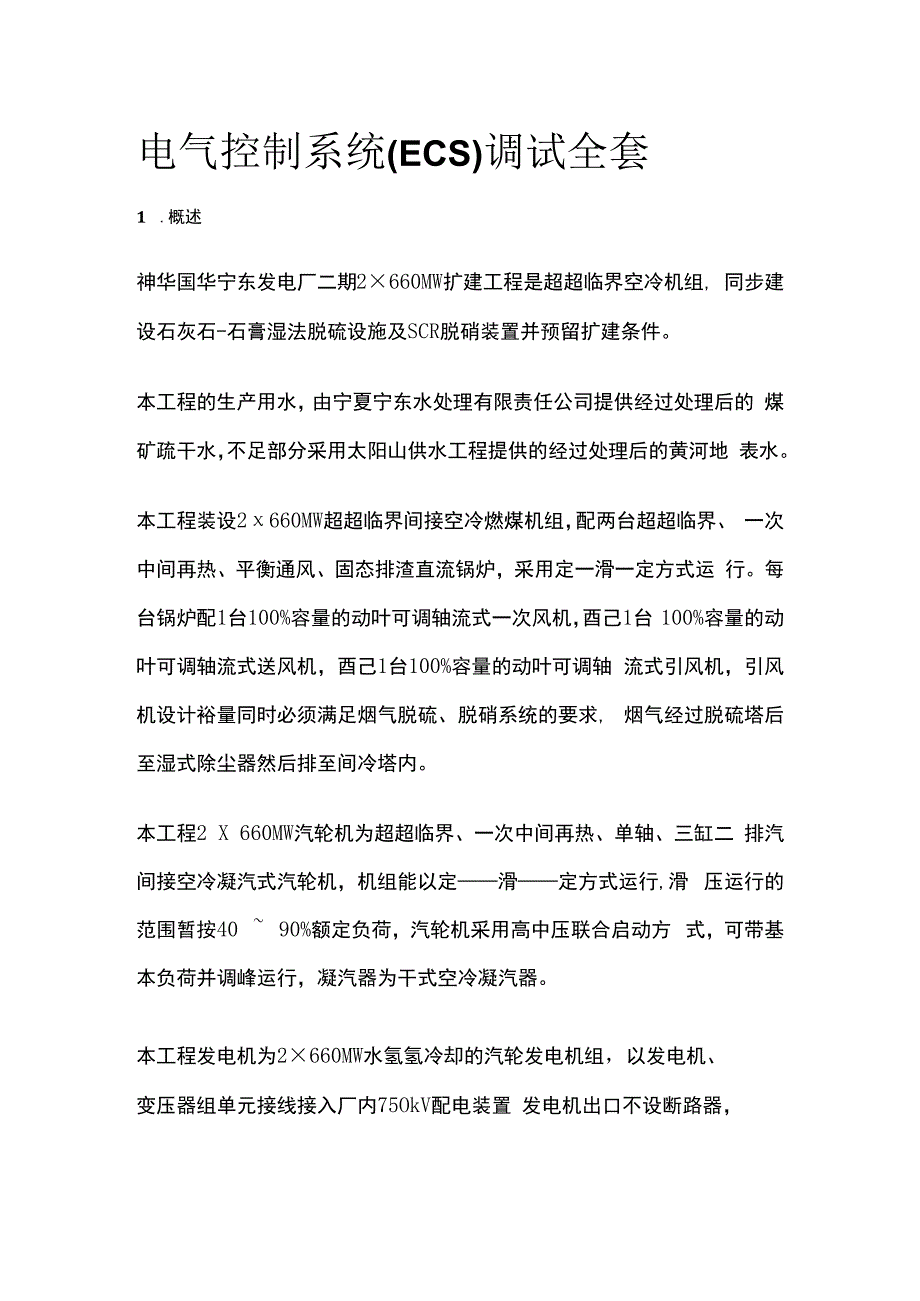

1、电气控制系统(ECS)调试全套1 .概述神华国华宁东发电厂二期2660MW扩建工程是超超临界空冷机组, 同步建设石灰石-石膏湿法脱硫设施及SCR脱硝装置并预留扩建条件。本工程的生产用水，由宁夏宁东水处理有限责任公司提供经过处理后的 煤矿疏干水，不足部分采用太阳山供水工程提供的经过处理后的黄河地 表水。本工程装设2660MW超超临界间接空冷燃煤机组，配两台超超临界、 一次中间再热、平衡通风、固态排渣直流锅炉，采用定一滑一定方式运 行。每台锅炉配1台100%容量的动叶可调轴流式一次风机，酉己1台 100%容量的动叶可调轴流式送风机，酉己1台100%容量的动叶可调轴 流式引风机，引风机设计裕量同时必

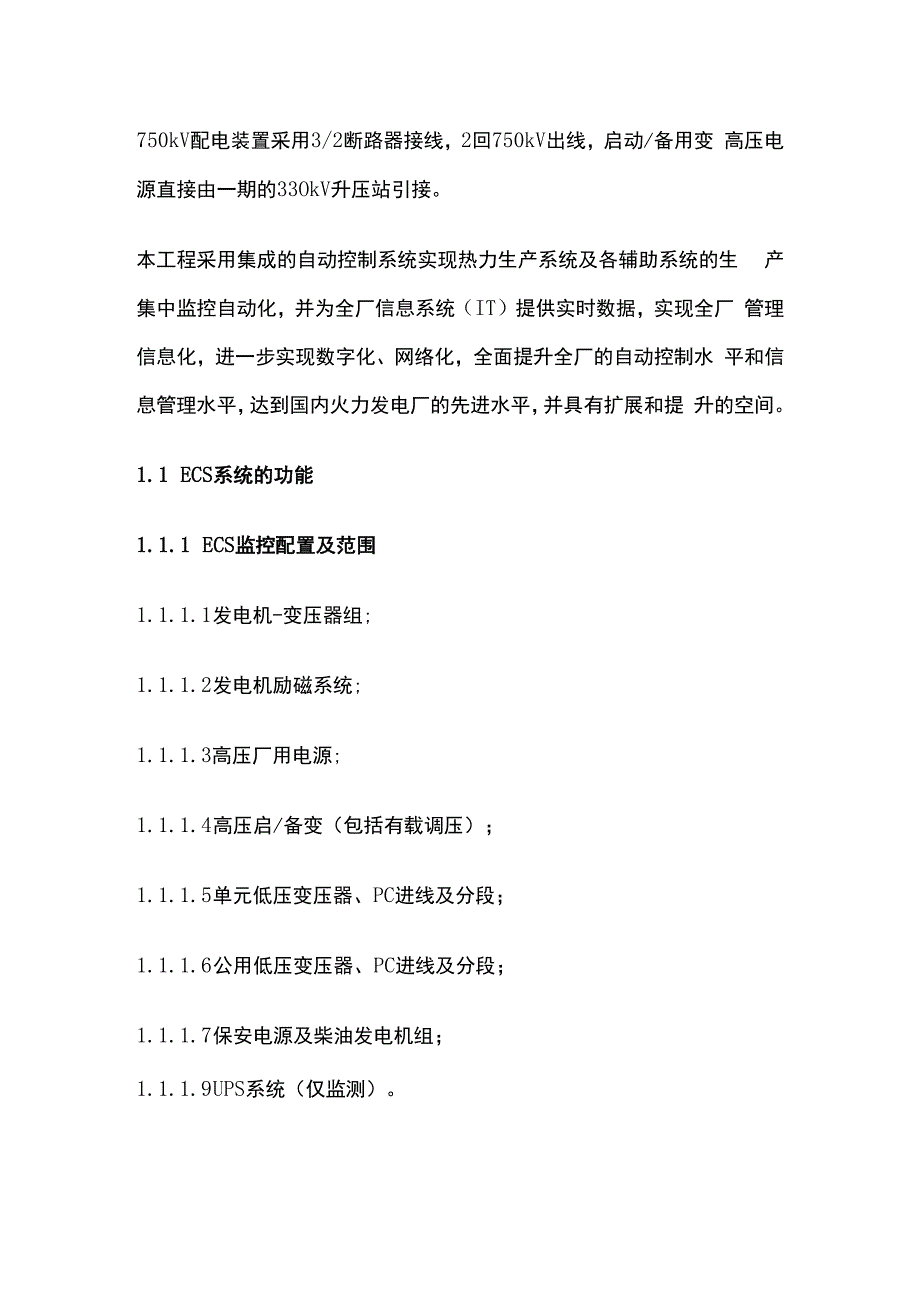

2、须满足烟气脱硫、脱硝系统的要求, 烟气经过脱硫塔后至湿式除尘器然后排至间冷塔内。本工程2 X 660MW汽轮机为超超临界、一次中间再热、单轴、三缸二 排汽间接空冷凝汽式汽轮机，机组能以定滑定方式运行,滑 压运行的范围暂按40 90%额定负荷，汽轮机采用高中压联合启动方 式，可带基本负荷并调峰运行，凝汽器为干式空冷凝汽器。本工程发电机为2660MW水氢氢冷却的汽轮发电机组，以发电机、变压器组单元接线接入厂内75OkV配电装置 发电机出口不设断路器，750kV配电装置采用3/2断路器接线，2回750kV出线，启动/备用变 高压电源直接由一期的33OkV升压站引接。本工程采用集成的自动控制系统实现热

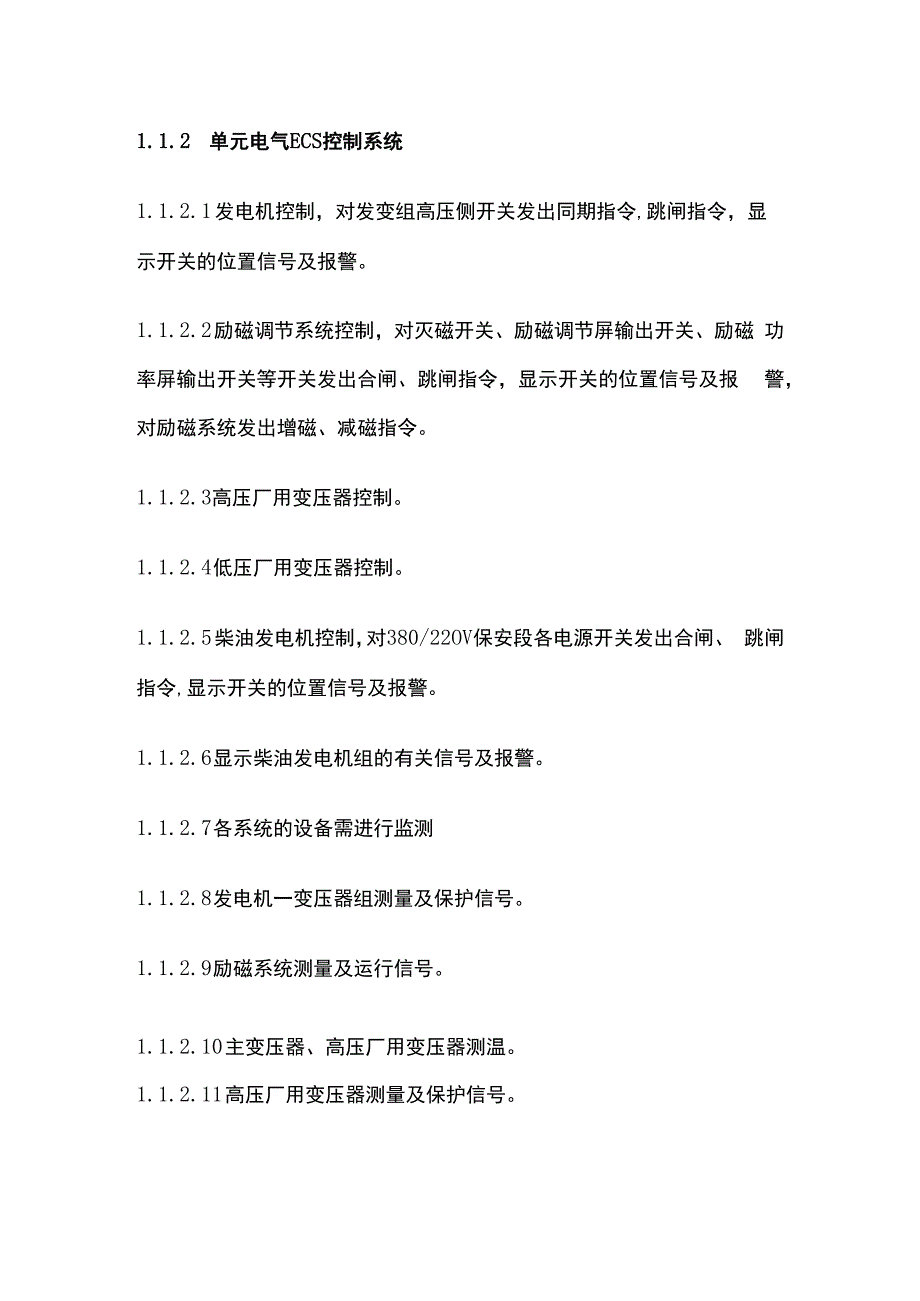

3、力生产系统及各辅助系统的生 产集中监控自动化，并为全厂信息系统（IT）提供实时数据，实现全厂 管理信息化，进一步实现数字化、网络化，全面提升全厂的自动控制水 平和信息管理水平，达到国内火力发电厂的先进水平，并具有扩展和提 升的空间。1.1 ECS系统的功能1.1.1 ECS监控配置及范围1.1.1.1 发电机-变压器组;1.1.1.2 发电机励磁系统;1.1.1.3 高压厂用电源;1.1.1.4 高压启/备变（包括有载调压）；1.1.1.5 单元低压变压器、PC进线及分段；1.1.1.6 公用低压变压器、PC进线及分段；1.1.1.7 保安电源及柴油发电机组；1.1.1.9 UPS系统（仅监测
4、）。1.1.2 单元电气ECS控制系统1.1.2.1 发电机控制，对发变组高压侧开关发出同期指令,跳闸指令，显 示开关的位置信号及报警。1.1.2.2 励磁调节系统控制，对灭磁开关、励磁调节屏输出开关、励磁 功率屏输出开关等开关发出合闸、跳闸指令，显示开关的位置信号及报 警，对励磁系统发出增磁、减磁指令。1.1.2.3 高压厂用变压器控制。1.1.2.4 低压厂用变压器控制。1.1.2.5 柴油发电机控制，对380/22OV保安段各电源开关发出合闸、 跳闸指令,显示开关的位置信号及报警。1.1.2.6 显示柴油发电机组的有关信号及报警。1.1.2.7 各系统的设备需进行监测1.1.2.8 发电
5、机一变压器组测量及保护信号。1.1.2.9 励磁系统测量及运行信号。1.1.2.10 主变压器、高压厂用变压器测温。1.1.2.11 高压厂用变压器测量及保护信号。1.1.2.12 低压厂用变压器（包括汽机、锅炉、电除尘变压器等）测量及 保护信号。1.1.2.13 柴油发电机组保护信号。1.1.2.14 电动机保护信号。1.1.2.15 各段母线绝缘监察及测量信号。1.1.2.16 380V各段母线测量信号。1.1.2.17 220V直流系统信号。1.1.2.18 IlOV直流系统信号。1.1.2.19 UPS装置信号。1.13公用电气ECS控制系统1.13.1 启动/备用变压器控制，对启动/
6、备用变压器高压侧开关、各段 分支进线开关发出合闸、跳闸指令，显示开关的位置信号及报警。1.13.2 检修变压器控制。1.13.3 照明变压器控制。1.13.4 空压机房变压器控制。1.13.5 各系统的设备需进行监测1.13.6 启动/备用变压器测量及保护信号；1.13.7 检修变压器测量及保护信号；1.13.8 照明变压器测量及保护信号；1.13.9 空压机房变压器测量及保护信号1.13.10 ECS监控的内容和方式为完成上述电气控制功能所必需的电气信息量包括：模拟量有电流、电 压、有功功率、无功功率、频率、功率因数、有功电能、无功电能等电 量和温度等非电量；开关量有断路器、隔离开关、接地开
7、关以及变压器 有载调压开关的位置信号、继电保护装置动作及报警信号、运行监视信 s5寺。2.编写依据2.1 火力发电建设工程启动试运及验收规程DL/T5437-20092.2 火力发电建设工程机组调试质量验收及评价规程国家能源局DL/T 5295-20132.3 火电工程达标投产验收规程国家能源局DL 5277-20122.4 火力发电建设工程机组调试技术规范国家能源局DL/T5294-20132.5 电力建设安全工作规程第一部分：火力发电DL 5009.1-20142.6 防止电力生产事故的二十五项重点要求及编制释义国家能源局 发2014161 号2.7 工程建设标准强制性条文（电力工程部分）
8、20112.8 火电机组热工自动投入率统计方法电力部建质199640号2.9 模拟量控制系统负荷变动试验导则电力部建质199640号2.10 电气设备安装工程电气设备交接试验标准GB5015020062.11 火电机组启动验收性能试验导则电综1998179号2.12 电力建设工程质量监督检查典型大纲国能综安全201445号2.13 电力建设施工与验收技术规范（现行版本、全套）2.14 电力安全工作规程（发电厂和变电所电气部分）GB26860-20112.15 神华国华火力发电机组调试深度管理规定GHDJ - 09 - 02（ M ）2.16 神华国华火力发电机组调试大纲编制审批管理规定GHDJ
9、 - 09-03 （ M ）1.17 河北省电力勘测设计研究院的设计施工图、设计变更、设计说明 等1.18 有关设备的订货技术协议书、说明书等1.19 宁夏神华国华宁东发电厂二期工程里程碑计划3 .调试目的对ECS系统进行冷、热态调试，使ECS系统和设备的性能、系统接线、 系统内部控制逻辑等符合原设计要求和实际工艺要求，确保系统的安全 可靠投运。4 .组织机构技术负责人：李燕皇工作人员：广州粤能电力调试人员监护人员：EPC项目部热控人员4.1 调试项目负责人 工程师及以上职称，具有两年以上的系统调试工作经验。组织并负责实 施调试各阶段的所有工作。且必须有担任过该职务并调试过至少两台 600MW
10、及以上燃煤机组的经历。4.2 调试工作人员经安全规程考试合格的在职人员，熟悉调试的系统。依据调试措施完成 项目负责人委派的各项调试工作，并做好各项调试记录。5 .调试具备条件5.1 DCS复原工作已结束，相关卡件已插入。5.2 DCS系统的操作员站、控制站、通讯网络工作正常。5.3 控制装置到现场设备的电缆已经连接完毕。5.4 系统单体校验已经完成，系统线路经查核正确，主设备没有运行； 就地设备已完成就地启、停或开、关试验。6 .调试所需仪器仪表6.1 对讲机一套；6.2 万用表1个；6.3 电笔1支；6.4 一字螺丝刀、十字螺丝刀、尖嘴钳等常用工具1套。7 .调试项目及调试工艺7.1 调试前
11、的准备7.1.1 收集有关旁路控制系统的调试资料。7.1.2 根据收资内容制定好详细的调试计划和方案。7.1.3 准备调试所用仪器仪表。7.2 静态调试7.2.1 检查ECS有关的逻辑图，确保设计的正确性，并对设计不完善的 地方会按有关规定进行修改。7.2.2 检查ECS有关线路接线,确保线路接线正确。7.2.3 对DCS机柜至扩展继电器柜间接线进行校验，确保接线正确，防 止强电经中间继电器进入DCS柜。7.2.4 对数字量输出卡的输出通道进行校验，采用在操作员站对通道加 强制开关信号，观察中间继电器的动作情况或用万用表测量输出通道的 输出电阻。7.2.5 对数字量输入卡的输入通道进行校验，采
12、用在DCS端子侧短接, 模拟现场信号，在CRT上观察信号的变化情况。7.2.6 各就地控制回路已送电,在操作员站对各开关进行合、分操作,观察 开关的动作情况。7.2.7 对ECS的各项功能进行仿真试验，确保ECS的各项功能均完全 实现。7.2.8 对ECS系统的各项功能进行静态验收试验试，确保ECS系统安 全可靠投入运。7.3 系统的投运ECS系统经过静态调和静态功能试验验收后，ECS的所有功能均已调试 好，基本上达到系统投运的条件，在ECS系统的实际投运中需要进一 步完善。系统投运步骤：7.3.1 按照相关规定，办理系统的投运手续。7.3.2 重新检查系统输入、输出信号和系统逻辑是否正确。7
13、.3.3 按照工艺要求对系统的相关设备进行操作。7.3.4 密切监视系统的动作情况。如系统没有按预定的程序动作，进一 步检查故障原因，消除故障。8 .调试质量控制点8.1 电气系统监控画面显示正确无误。8.2 电气设备联锁保护控制、顺序控制动作正确。9 .调试的危险点分析和预控措施9.1 在进行开关操作试验时，要求与电气有关人员密切配合，对于不具 备操作条件的开关等不能强行操作。调试时一定要将开关置于试验位置, 并在各闭锁条件符合要求的情况下进行试验。9.2 严格审查厂用电各段和各开关之间的联锁保护逻辑和定值，保证逻 辑设计组态合理，定值可靠，不会因为逻辑问题导致设备损坏。9.3 认真做好低压
