1、设计说明一、项目概况1 .项目名称：美丽村落建设工程2 .建设地点：设计范围：本次建设包括白沙镇高屋社区、红花店社区、滩盘社区3 .建设内容：（1）滩盘社区：1）滩盘社区移民乡村路9.48公里，共有31条路线，按3米宽机耕道建设，路 面厚度为15Cm厚C30混凝土。2）滩盘正街及移民安置点房屋人居环境整治：其中外墙整治平涂乳胶漆30256.59 m,;人行道整治5482 m1,其中人行道砖铺设4772 Hl1,人行道铺筑C30压模地坪710 m,;早.厕改造2座：乡村舞台改造145 新增及改造滩盘移民安置点及乡村路路灯 共计200盏。3）滩盘社区便民服务中心外墙改造整治，外墙喷涂真石漆908.
2、38肝。4）美丽庭院示范点改造外墙喷涂真石漆6138.96 m（2）高屋社区1）高屋社区青梅基地亮化美化工程其中青梅基地内原有道路全长4.057公里，新增太阳能路灯126盏，新增美丽院 落整治一处。（3）红花店社区1）红花店社区移民安置区移民大道新建移民大道243米，全路按四级I类标准设计，路基宽7.5米，路面宽6米。路面结构采用4+6cm厚沥青面层和20+20cm厚水泥稳定级配碎石基层。2）移民路路灯安装工程移民路5.44公里以及移民大道0.243公里，道路新增太阳能路灯，按间距约2550米单侧布置。新增路灯Ill盏。二、设计依据1 .由建设方提供的实测1:500地形图资料。2 .设计前期勘
3、察编制的地形图资料。3 .国家及地方颁布的有关规范、标准、规定。公路工程技术标准JTG B01-2014小交通量农村公路工程技术标准JTG2111-2019公路路线设计规范JTG D20-2017公路路基设计规范JTG D30-2015公路水泥混凝土路面设计规范JTG D40-2011公路水泥混凝土路面施工技术规范JTG F30-2014公路路面基层施工技术细则JTG 034-2015公路桥涵设计通用规范JTG D60-2015公路钢筋混凝土及预应力混凝土设计规范JTG 3362-2018公路桥涵地基与基础设计规范JTG 3363-2019公路交通安全设施设计规范JTG D81-2017电力工

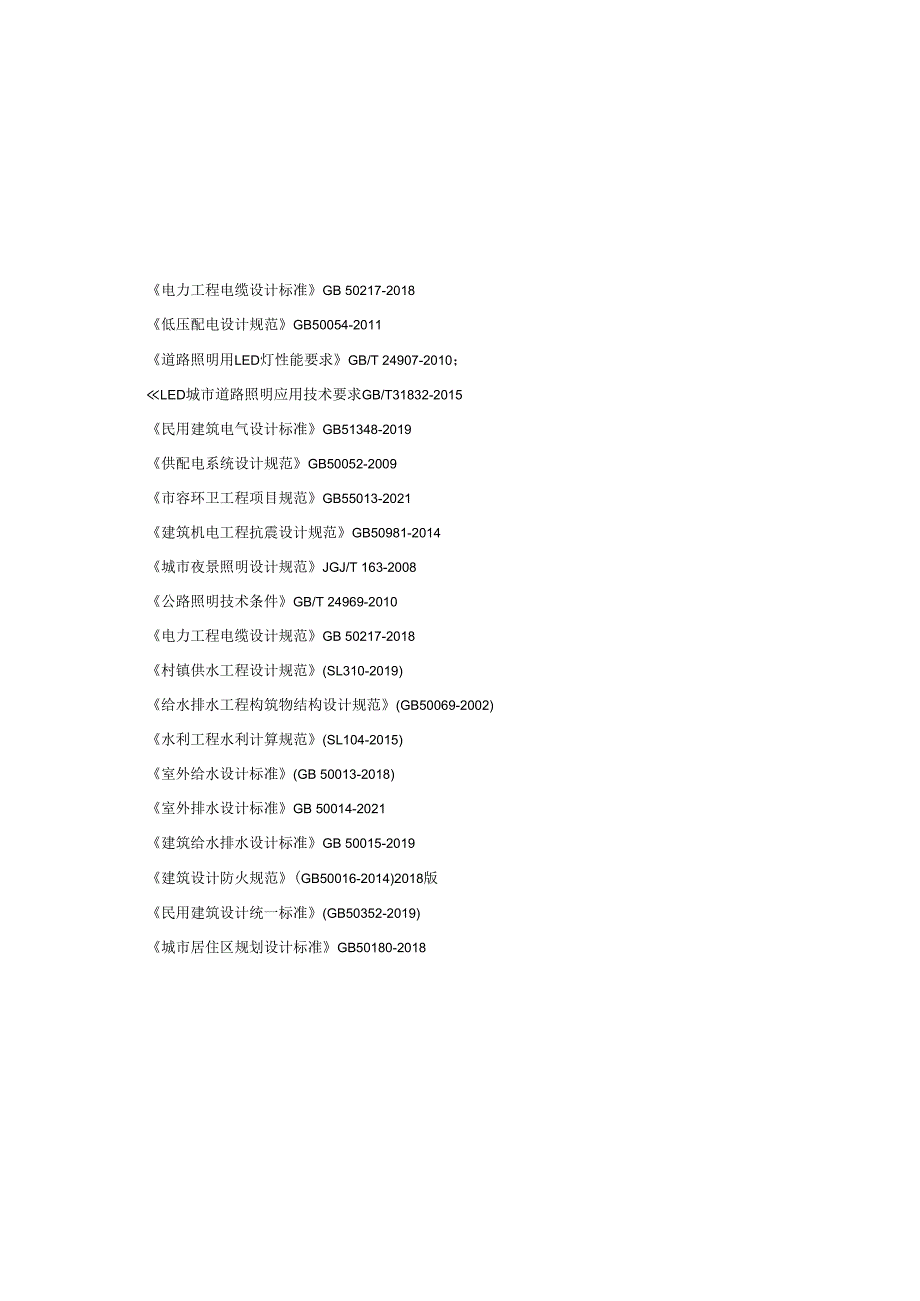

4、程电缆设计标准GB 50217-2018低压配电设计规范GB50054-2011道路照明用LED灯性能要求GB/T 24907-2010；LED城市道路照明应用技术要求GB/T31832-2015民用建筑电气设计标准GB51348-2019供配电系统设计规范GB50052-2009市容环卫工程项目规范GB55013-2021建筑机电工程抗震设计规范GB50981-2014城市夜景照明设计规范JGJ/T 163-2008公路照明技术条件GB/T 24969-2010电力工程电缆设计规范GB 50217-2018村镇供水工程设计规范(SL310-2019)给水排水工程构筑物结构设计规范(GB500

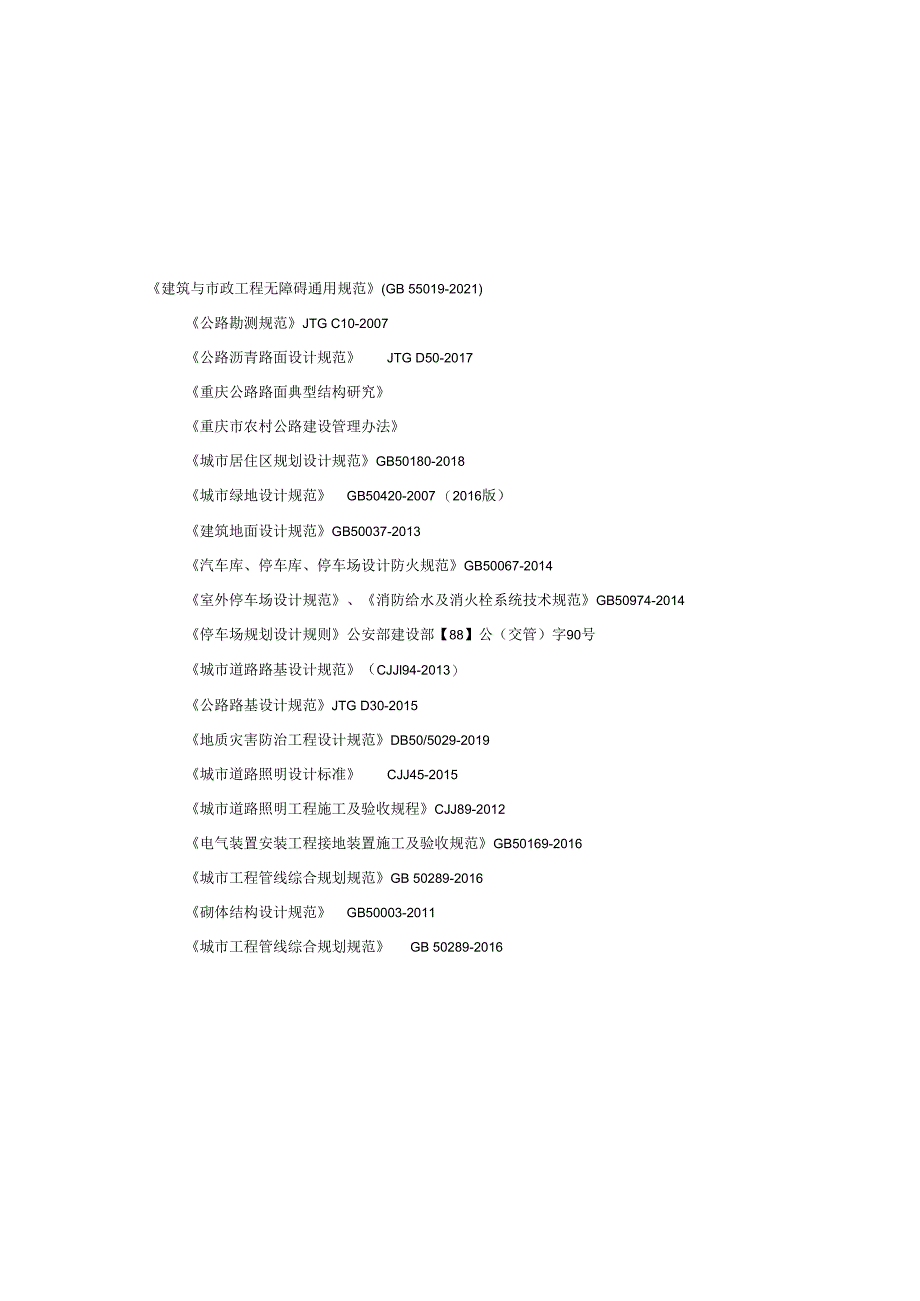

5、69-2002)水利工程水利计算规范(SL104-2015)室外给水设计标准(GB 50013-2018)室外排水设计标准GB 50014-2021建筑给水排水设计标准GB 50015-2019建筑设计防火规范(GB50016-2014)2018版民用建筑设计统一标准(GB50352-2019)城市居住区规划设计标准GB50180-2018建筑与市政工程无障碍通用规范(GB 55019-2021)公路勘测规范JTG C10-2007公路沥青路面设计规范JTG D50-2017重庆公路路面典型结构研究重庆市农村公路建设管理办法城市居住区规划设计规范GB50180-2018城市绿地设计规范GB50
6、420-2007 （2016版）建筑地面设计规范GB50037-2013汽车库、停车库、停车场设计防火规范GB50067-2014室外停车场设计规范、消防给水及消火栓系统技术规范GB50974-2014停车场规划设计规则公安部建设部【88】公（交管）字90号城市道路路基设计规范（CJJl94-2013）公路路基设计规范JTG D30-2015地质灾害防治工程设计规范DB50/5029-2019城市道路照明设计标准CJJ45-2015城市道路照明工程施工及验收规程CJJ89-2012电气装置安装工程接地装置施工及验收规范GB50169-2016城市工程管线综合规划规范GB 50289-2016砌
7、体结构设计规范GB50003-2011城市工程管线综合规划规范GB 50289-2016城市电力规划规范GB/T 50293-2014城市电力电缆线路设计技术规定DL/T 5221-2016饰面应做至种植土壤面层下50mmo4 .距人行横道入口、广场入口等0.3m处应设提示盲道，其长度与各入口的宽度应相 对应。5 .伸缩缝5.1 道路人行道每隔IOm设一道横向伸缩缝，缝宽IOmm,缝内填砂。5.2 沥青类面层不设缝；天然板材、水泥砖等面层只在伸缝处对齐设缝。53面层设缝时，用1:4水泥砂浆（体积比）扫平。5.4 伸缩缝做法详国标03J012-1第44页。5.5 新建人行道部分重新夯实地基进行铺
8、装。压膜混凝土材料压膜混凝土1）压模地坪对于基层混凝土施工要求。基层碎的强度应在Wc25,其水灰比尽可能小 且夯中不能含有早强剂。2）混凝土的中最大的碎骨料粒径30mm为宜，且基础面层必须铺以碎石骨料粒15mm厚度21Omm的水泥砂浆层。3）混凝土的坍落度应控制在3-4cm,商品混凝土的坍落度应控制在12-14Crm碎石、 素土地基必须经碾压机压实或夯实。4） IOcm以下混凝土振捣使用平板式振捣器振捣作业，IOCm以上混凝土使用插入式 振捣作业。使用较重的钢制长辐（钢辘应宽于模板03米以上）多次反复滚压地台，做 出地台水平。滚压地台时，应除尽钢辐上的异物。将混凝土泥浆提出来，确保表面没 有砂
9、石现象，在无法使用钢限作业的部位，应采用样板刮出地台水平。混凝土地台水屋面工程技术规范（GB50345-2012）建筑节能与可再生能源利用通用规范（GB55015-2021）城市公共厕所设计标准CJJ14-2016等4 .本次工程设计依据的主要标准图集：国家建筑标准设计图集（工程做法）国家建筑标准设计图集（室外工程细部构造-环境景观）O3JO12-1国家建筑标准设计图集（室外工程）12JOO35 .有关厂家的面材样本及资料。6 .各专业提供的设计条件要求。三、道路部分红花店社区移民安置区移民大道内设计说明 四、乡村路硬化本次设计根据建设单位要求，新建路面采用C3O商品混凝土，垫层采用5cm厚
10、碎石。水泥混凝土设计抗弯（折）拉强度为4.0MPa,抗滑构造深度：不小于O5mm 且不大于1.0mm,混凝土路面浇筑时均应留设伸缩缝，间距4.5m,做法参照室外 工程细部构造-环境景观03J12-1第44页。新建广场、院坝采用碎石找平层+C25商 品混凝土，水泥混凝土设计抗弯（折）拉强度为3.0MPa。五、人行道铺装1 .材料品种、颜色、表面处理方式可按经设计师认可的实物样板选用。2 .本次设计人行道多采用预制碎砖块、压膜混凝土。人行道砖及路边石尺寸详见设计 图。3 .饰面下接铺地时，与地面间留缝Iomm,勾深4mm半圆形凹缝，饰面下接绿地时,现场房屋瓷转脱落现状现场房屋涂装层及未处理的房屋现
11、状外墙旧基层及IFI装饰处理：(1)拆除原外墙瓷砖和抹灰层凿毛后，进行2cm厚1:2水泥砂浆抹面。(2)对原外墙面污染处理：用清水冲刷，对污染比较严重的部位采用一些中性 的清洁剂进行清洗：锈迹和析碱采用弱酸溶液处理，随后采用高压清水冲洗。(3)空鼓处理：a.首先人工检查出空鼓的范围，作出标记，然后用砂轮切割机 将其切除；b.切除后将基底拉毛并除去灰尘；c.用清水充分湿润基底，刷一道修补界 面剂；&然后满挂钢丝网，e.用1:2水泥砂浆修补平整。(4)旧装饰拆除：人工凿打旧装饰，然后刷一遍界面剂，满挂钢丝网，用1:2 水泥砂浆修补平整。(5)对粘结强度VO. GIPa的面砖和粘结强度VO. 2MP
12、a的抹灰砂浆基层应全部剔 除，湿润基底，刷一道修补界面剂；用1:2水泥砂浆修补平整。(6)对处理后的旧基层进行检测验收，合格后进行翻新，对原有建筑存在结构 安全隐患的(如屋顶自行搭建等)，应在结构安全鉴定合格后，方可进行外墙涂刷翻 新工程。2.装饰部分：(1)外墙真石漆施工工艺：原外墙为墙砖饰面，应先将瓷砖和原抹灰层凿打剥离，后进行改造，改造后 平完成后，应进行泌水处理。5）要求底层混凝土的级配为C25或C20,上层为C30或C25的砂浆细石混凝土，总 厚度为5-20cmo硅表面拉毛处理:在混凝土表面初凝前加上Icm水泥浆用手工铁板将 混凝土表面水砂浆抹均匀找平并拉毛表面。撒布硬化材料:将规定
13、用量（每平方3公斤）的2/3硬化剂压模地坪均匀撤布在初凝 阶段的混凝土表面，待硬化材料吸水润湿后用手工铁板找平收光完成第一次作业，待 硬化材料初凝至一定阶段阶段，再进行第二次1/3材料撒布收光找平作业。找平收光硬化材料:根据混凝土的硬化情况，实行至少三次以上的手工铁板收光找平 作业，且收光操作应相互应交错进行。撒布脱模粉:在硬化材料初凝一定阶段，表面干燥无明显水份的情况下均匀撒布一层 与硬化材料配套的脱模粉。用模具压制图案，保持模具固定平整，压制图案要一次成型不能重压。地坪表面完全干燥后，必须喷涂彩色艺术保护剂，标准用量为每平方0.15公斤，保 护剂可以用滚刷或喷筒进行喷涂。六、外立面整治1.
14、土建部分：该处房屋建成使用时间为8T0年，应原外墙涂装层及瓷砖面层部分脱落，为保 证行人的安全，现对该处房屋外立面进行整治。同时为保证该处房屋美观，统一采用 真石漆对改造后的房屋进行外层涂装。贴格缝纸：按照450X90Onlm的分格方式，分隔缝宽度为15mm。测量、划线、 贴纸，将格缝的部位用美纹纸贴上。然后对外墙进行真石漆的喷涂，喷涂完成后再撕 下美纹纸对分格缝刷涂底漆增加吸附力，然后平涂黑色真石漆和面漆。用喷枪喷涂真石漆主材，依据设计要求的花纹大小，起伏感强弱调整喷枪出气 量。喷涂次数也根据颜色调整，喷涂1-3遍。涂刷透明面漆：滚涂或喷涂透明保护面漆1-2遍，提高真石漆的自洁性能。（2）平
15、涂乳胶漆：基底工程必须表面平整，立面垂直，接缝顺平，边角方正，尺寸精确。钢、木龙骨（搁棚立筋）线槽安装位置必须正确，连接牢固，安全可靠，不 得弯曲、变形，木件无劈裂，符合安全使用要求。以涂料、裱糊为饰面的以抹灰面为基底的质量要求：抹灰面达到高级抹灰面 标准。灰表面色泽一致，当使用遮盖力不强的面料时，灰面应为纯白色。以涂料、裱糊为饰面的，以胶合板和纸面石膏板为基底的应用耐水板面、表 面干净、光滑，割面整齐，接缝严密，接缝的阳角处采用专用封边胶带，无挂胶，无 外钉帽，与骨架紧贴牢固。裱糊、涂料工程要求基底含水率应符合下列规定：混凝土 面、抹灰面不大于8%,木制板面不大于8%。本工程所用乳胶漆涂料、木制品油漆和半成品必须符合设计或选定样品的要 求。（应附有使用说明书）涂刷遍数按厂家要求为准。喷涂或手刷的涂料、油漆厚度应均匀，颜色一致，喷点、喷花的突出点要手
