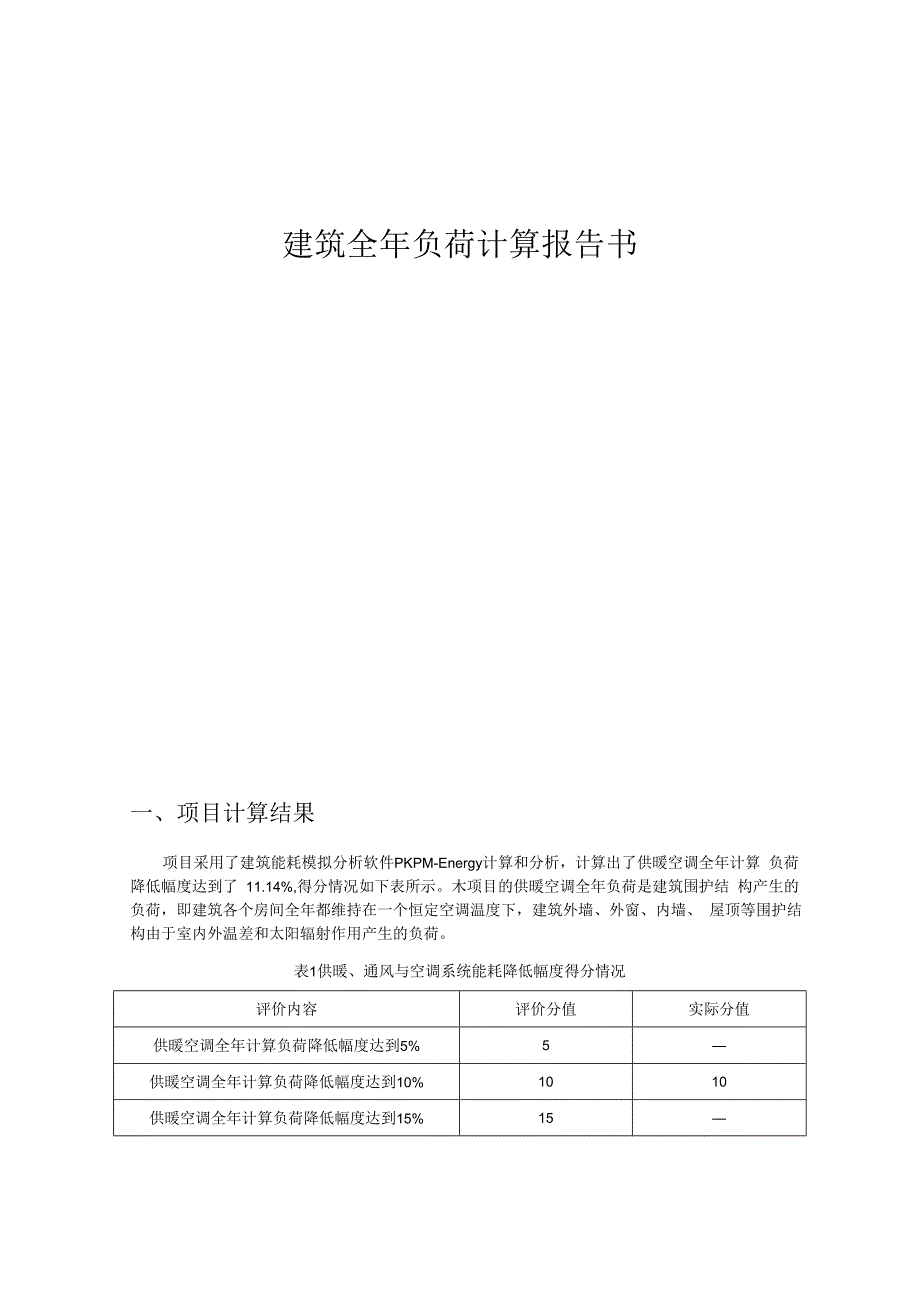

1、建筑全年负荷计算报告书一、项目计算结果项目采用了建筑能耗模拟分析软件PKPM-Energy计算和分析，计算出了供暖空调全年计算 负荷降低幅度达到了 11.14%,得分情况如下表所示。木项目的供暖空调全年负荷是建筑围护结 构产生的负荷，即建筑各个房间全年都维持在一个恒定空调温度下，建筑外墙、外窗、内墙、 屋顶等围护结构由于室内外温差和太阳辐射作用产生的负荷。表1供暖、通风与空调系统能耗降低幅度得分情况评价内容评价分值实际分值供暖空调全年计算负荷降低幅度达到5%5供暖空调全年计算负荷降低幅度达到10%1010供暖空调全年计算负荷降低幅度达到15%15由上表可知，根据绿色建筑评价标准GBZT 503

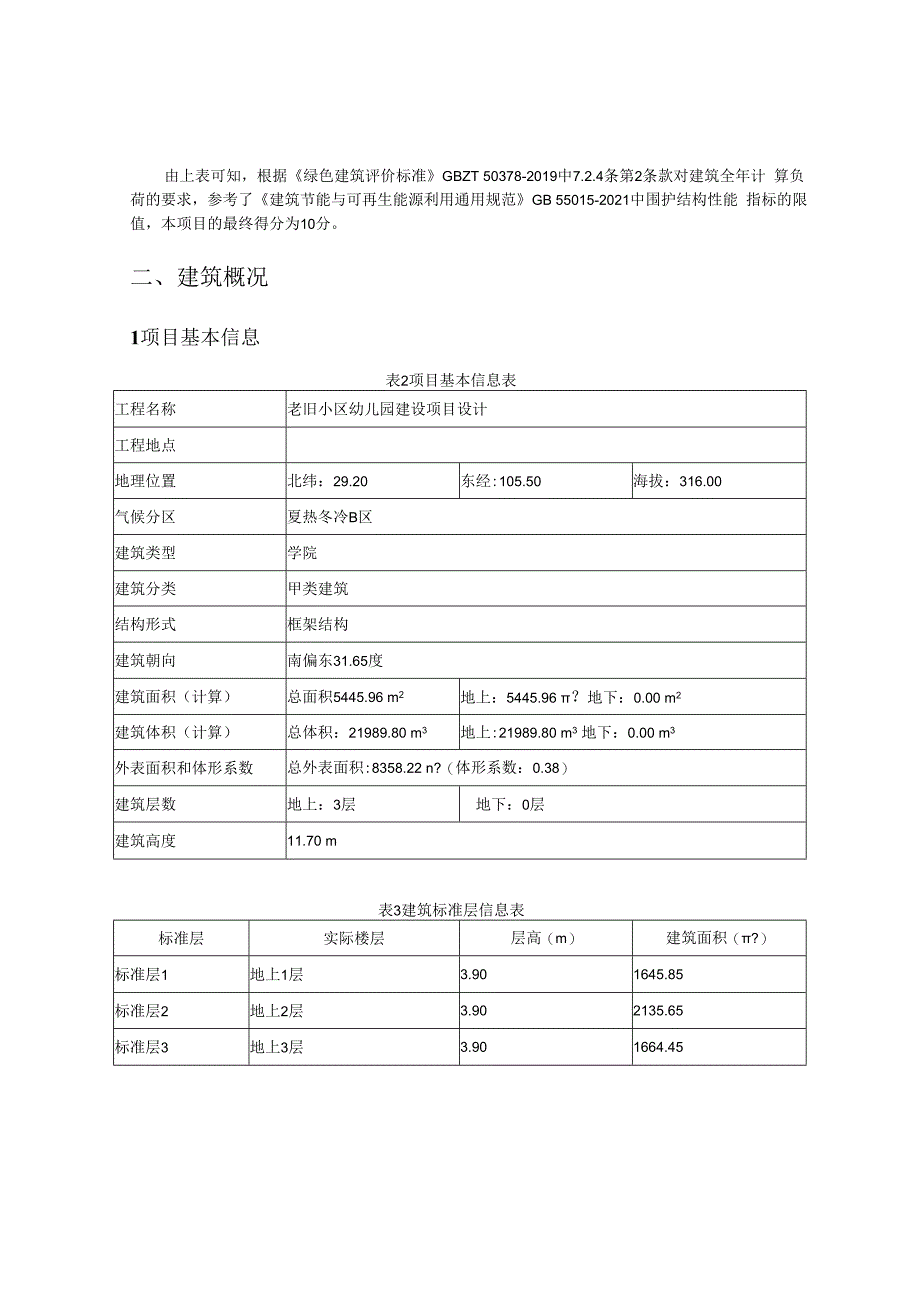

2、78-2019中7.2.4条第2条款对建筑全年计 算负荷的要求，参考了建筑节能与可再生能源利用通用规范GB 55015-2021中围护结构性能 指标的限值，本项目的最终得分为10分。二、建筑概况1项目基本信息表2项目基本信息表工程名称老旧小区幼儿园建设项目设计工程地点地理位置北纬：29.20东经:105.50海拔：316.00气候分区夏热冬冷B区建筑类型学院建筑分类甲类建筑结构形式框架结构建筑朝向南偏东31.65度建筑面积（计算）总面积5445.96 m2地上：5445.96 ？地下：0.00 m2建筑体积（计算）总体积：21989.80 m3地上:21989.80 m3 地下：0.00 m3

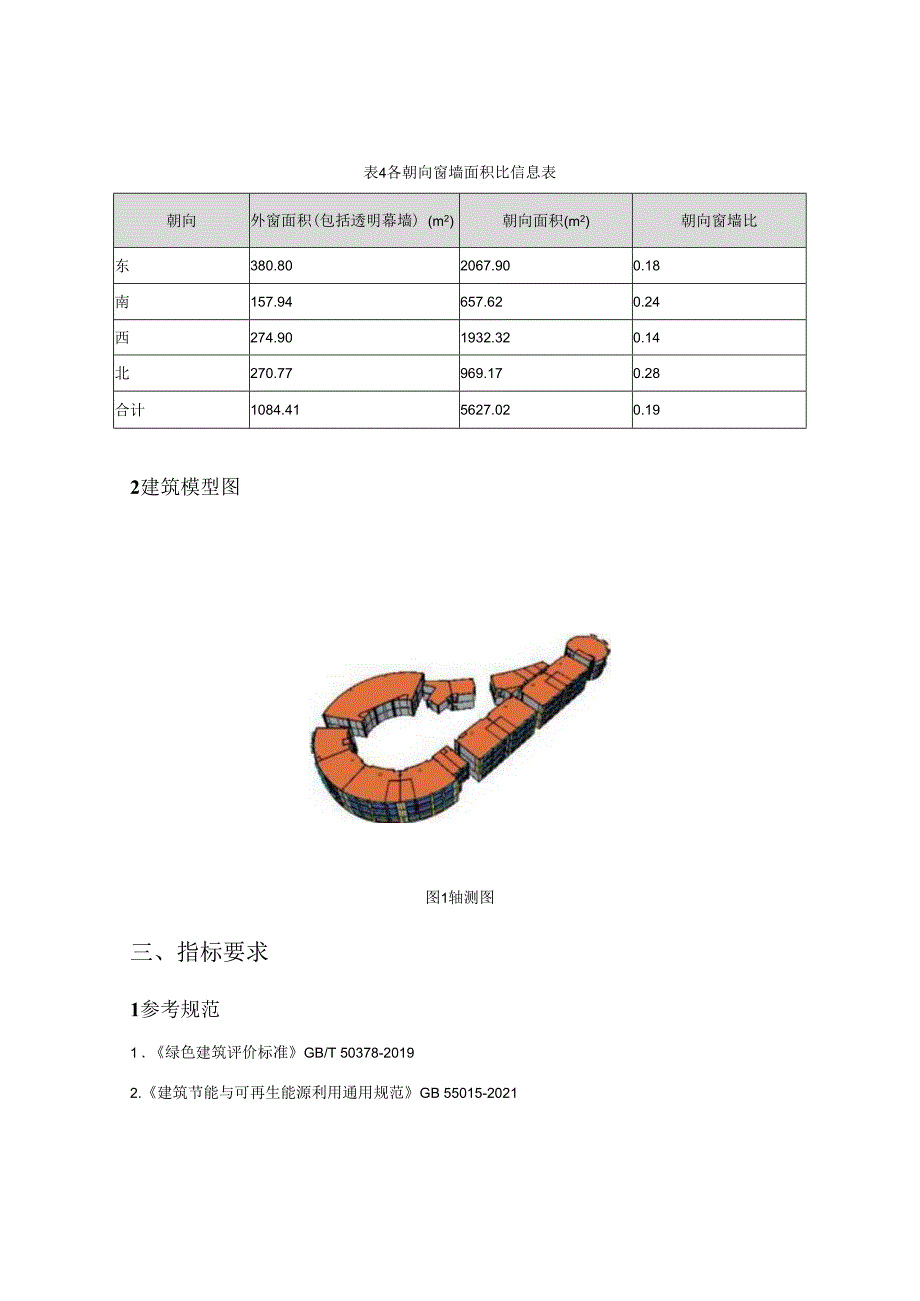

3、外表面积和体形系数总外表面积:8358.22 n?（体形系数：0.38）建筑层数地上：3层地下：0层建筑高度11.70 m表3建筑标准层信息表标准层实际楼层层高（m）建筑面积（?）标准层1地上1层3.901645.85标准层2地上2层3.902135.65标准层3地上3层3.901664.45表4各朝向窗墙面积比信息表朝向外窗面积(包括透明幕墙) (m2)朝向面积(m2)朝向窗墙比东380.802067.900.18南157.94657.620.24西274.901932.320.14北270.77969.170.28合计1084.415627.020.192建筑模型图图1轴测图三、指标要求1
4、参考规范1 .绿色建筑评价标准GB/T 50378-20192.建筑节能与可再生能源利用通用规范GB 55015-20213.民用建筑热工设计规范(GB50176-2016)4 .建筑幕墙、门窗通用技术条件GB/T 31433-20155 .建筑外门窗包密、水密、抗风压性能检测方法(GB/T7106-2019)6 .建筑照明设计标准(GB 50034-2013)7 .民用建筑绿色性能计算标准(JGJ/T449-2018)2评价要求针对本项目建筑围护结构热工性能模拟计算分析的评价标准主要为绿色建筑评价标准 GB/T 50378-2019,性能指标限值参考标准为绿色建筑评价标准GBZT 50378
5、-2019。绿色建筑评价标准GB/T 50378-2019标准条文7.2.4中提出了设计建筑围护结构热工性能 情况，具体条文如下所示。7.2.4围护结构热工性能指标优于国家现行有关建筑节能设计标准的规定，评分总分值为 15分，并按下列规则评分：2建筑供暖空调负荷降低5%,得5分；降低10%,得10分；降低15%,得15分。3条文说明及细则绿色建筑评价技术细则对标准条文7.2.4的条文说明扩展是：可选择按第1款或第2款进 行。1)第2款，本条款适用于所有气候区所有建筑类型，特别是对于围护结构没有限值要求的 建筑，以及室内发热量(包括人员、设备和灯光等)超过40Wm2的公共建筑，应优先采用第2 款
6、判定。2)建筑供暖空调负荷降低比例应按照行业标准民用建筑绿色性能计算标准JGJ/T 449-2018 5.2节的规定，通过计算建筑围护结构节能率来判定。4分析软件本报告采用的软件为建筑能耗模拟分析软件PKPM-Energy,该软件紧密结合国家与地方建 筑节能设计规范、绿色建筑评价规范、绿色建筑设计规范，根据项目实际情况建立建筑模型， 采用当地标准的围护结构材料、暖通设备，计算各围护结构热工性能、采用各地气象数据库， 模拟计算8760小时的逐时负荷、供暖通风与空调能耗，并分析各指标的节能降低幅度，生成建 筑负荷模拟分析报告书、建筑能耗模拟分析报告书。该软件提供围护结构负荷缺陷分析，帮助 设计师有
7、针对性地提升围护结构热工性能；展示分项能耗计算过程，帮助设计师改进设备选型。四、全年负荷计算参数1构件构造及热工参数本项目是根据建筑节能与可再生能源利用通用规范GB 55015-2021,计算得本项目各围 护结构的热工参数，并参照该规范限值设定参照建筑围护结构热工参数，如下表所示。表5围护结构主要材料热工参数热工参数单位设计建筑参考建筑屋顶传热系数W(m2 - K)0.400.40外墙传热系数W(m2 K)0.620.80外窗（包 含透明 幕墙）传热 系数K东向立面2W(m2 K)2.203.0东向立面3W(m2 - K)2.202.6南向立面4W(m2 - K)2.202.2南向立面5W(m
8、2 K)2.203.0西向立面7W(m2 K)2.203.0西向立面8W(m2 K)2.202.2西向立面9W(m2 - K)2.203.0北向立面10W(m2 K)2.202.6北向立面11W(m2 K)2.202.6太阳 得热 系数 SHGC东向立面20.360.45东向立面30.340.40南向立面40.340.35南向立面50.340.45西向立面70.330.45西向立面80.340.30西向立面90.330.45北向立面100.360.45北向立面110.360.45屋顶透光部分传热系数KW(m2 - K)太阳得热系数SHGC面积比例%2室内参数表6室内计算参数汇总表房间 用途调区
9、 空热累积 面积 (m2)室内温度()相对湿度(人员 密度 (m2/ 人)照明 功率 密度 (Wm2 )备热3.,m 设散量(W新风 量 (m3hp )夏季冬季夏季冬季报告 厅是835.7126.0020.0055.0050.006.008.005.0030.00教室、 阅览 室是2541.9 626.0020.0055.0050.006.008.005.0030.00普通 办公 室是66.4726.0020.0055.0050.0010.008.0015.0030.00厨房是70.7725.0022.0055.0050.0025.006.0015.0030.00卫生 间教 学楼否482.50
10、26.0018.0055.0050.0025.008.0015.0030.00是391.6226.0020.0055.0050.0010.008.0015.0030.00音乐 教室是177.2626.0020.0055.0050.006.008.005.0030.00厨房是127.9425.0022.0055.0050.0025.006.0015.0030.00卫生 间_教 学楼否80.4526.0018.0055.0050.0025.008.0015.0030.00会议是88.9225.0022.0055.0050.0025.006.0015.0030.00室教室、 阅览 室是125.662
11、6.0020.0055.0050.006.008.005.0030.00普通 办公 室是55.1126.0020.0055.0050.0010.008.0015.0030.00美术 教室是226.8826.0020.0055.0050.006.008.005.0030.00其它否174.72-合计空调房间 面积rr?：4708.29合计非空调房间面积737.67注：上表中参照建筑的室内计算参数值与设计建筑的室内计算参数设置相同。五、模拟计算结果及分析1建筑各构件分项负荷计算1.1设计建筑各构件的负荷比例各构件负荷分布图匚I空调负荷(MWH) 采暖负荷(MWH)图2设计建筑负荷分布比例图3设计建
