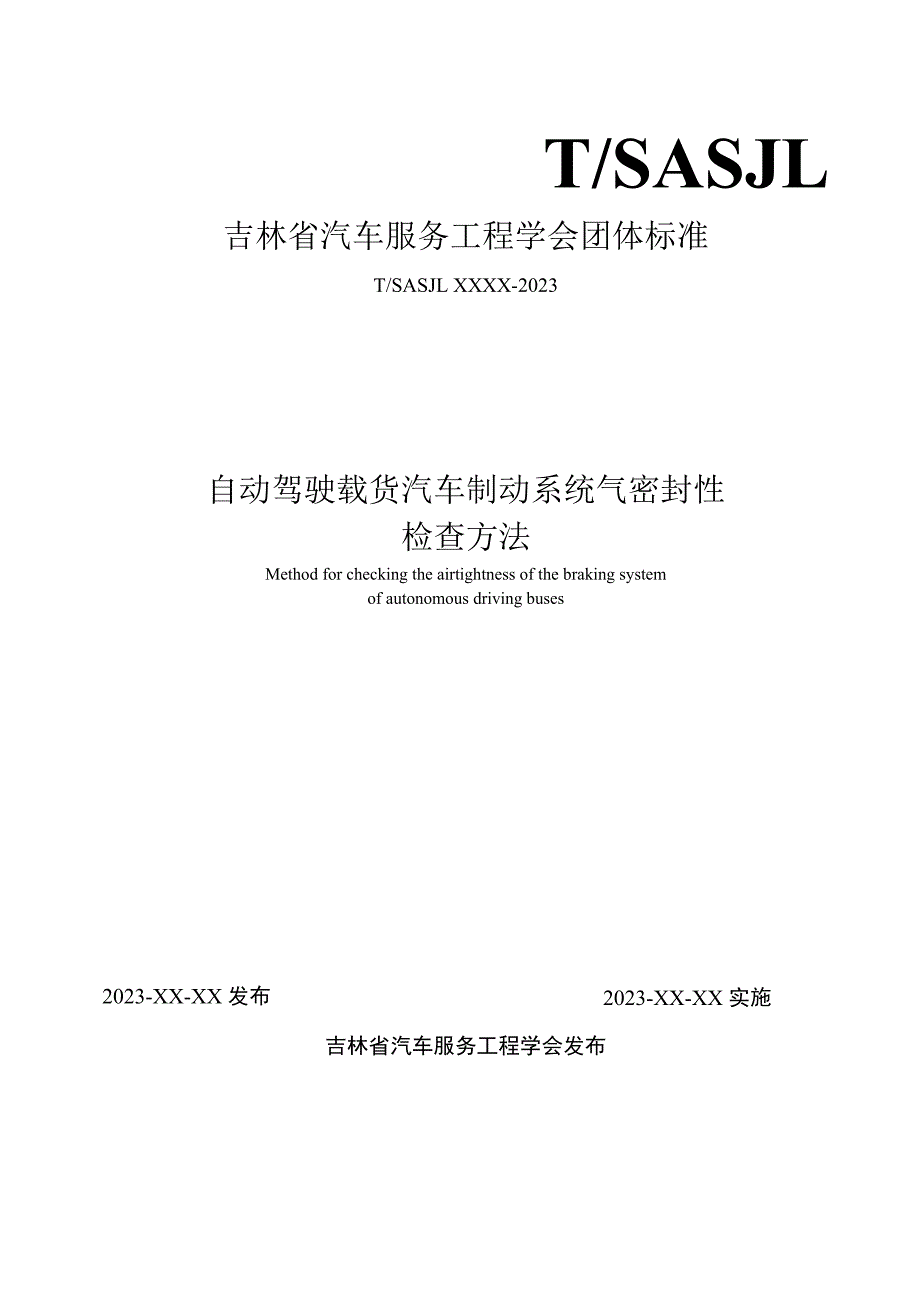

1、T/SASJL吉林省汽车服务工程学会团体标准T/SASJL XXXX-2023自动驾驶载货汽车制动系统气密封性检查方法Method for checking the airtightness of the braking systemof autonomous driving buses2023-XX-XX 实施2023-XX-XX 发布吉林省汽车服务工程学会发布本标准按照GB/T 1.1-2020标准化工作导则第1部分:标准化文件的结构 和起草规则的规定起草。请注意本文件的某些内容可能涉及专利,本文件的发布机构不承担识别专利 的责任。本标准由吉林省汽车服务工程学会提出并归口。本标准起草单位:

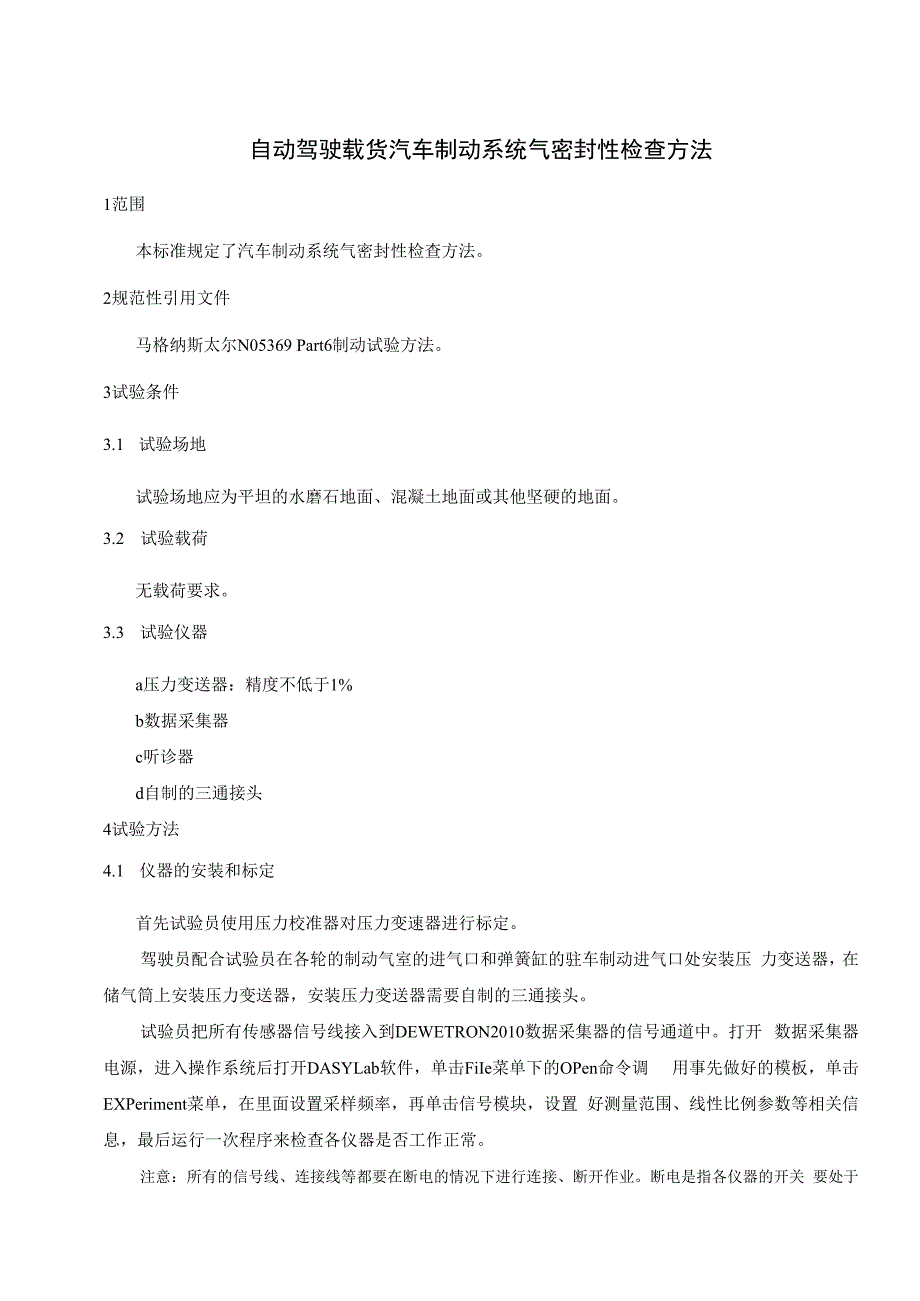

2、宿迁学院、吉林大学、吉林省中孚检测技术服务有限公司、 长春市产品质量监督检验院、吉林省产品质量监督检验院。本标准主要起草人:于海波、门玉琢、冀秉魁、李明达、姚雪萍、李昱霖、 史岩自动驾驶载货汽车制动系统气密封性检查方法1范围本标准规定了汽车制动系统气密封性检查方法。2规范性引用文件马格纳斯太尔N05369 Part6制动试验方法。3试验条件3.1 试验场地试验场地应为平坦的水磨石地面、混凝土地面或其他坚硬的地面。3.2 试验载荷无载荷要求。3.3 试验仪器a压力变送器:精度不低于1%b数据采集器c听诊器d自制的三通接头4试验方法4.1 仪器的安装和标定首先试验员使用压力校准器对压力变速器进行标

3、定。驾驶员配合试验员在各轮的制动气室的进气口和弹簧缸的驻车制动进气口处安装压 力变送器,在储气筒上安装压力变送器,安装压力变送器需要自制的三通接头。试验员把所有传感器信号线接入到DEWETRON2010数据采集器的信号通道中。打开 数据采集器电源,进入操作系统后打开DASYLab软件,单击FiIe菜单下的OPen命令调 用事先做好的模板,单击EXPeriment菜单,在里面设置采样频率,再单击信号模块,设置 好测量范围、线性比例参数等相关信息,最后运行一次程序来检查各仪器是否工作正常。注意:所有的信号线、连接线等都要在断电的情况下进行连接、断开作业。断电是指各仪器的开关 要处于关闭状态、蓄电池

4、的电源线要断开或电源总开关处于断开状态。依据仪器要求使用12V或24V 蓄电池作为电源,蓄电池事先应充足电并保证能完成当日的试验项目,否则会导致试验中断、己做的数 据作废以及采集的数据出错。4.2 试验的操作车辆停放在安静的环境中,将储气筒气压充至厂定压力,关闭发动机,使驻车制动工 作,查听是否有泄漏排气的声音,要求储气筒压力最大压降为30分钟不超过IOkPa和1 小时不超过50kPao重新将储气筒气压充至厂定压力,关闭发动机,解除驻车制动,将制动踏板踩到底并 保持稳定不动,监测制动气室压力,监测时间为5分钟,要求最大压降不超过30kPa,同 时听查是否有泄漏排气的声音。重新启动发动机,并将储

5、气筒气压充至厂定压力,关闭发动机,使用原车配置的仪表 监测储气筒压力12小时。如果有泄露现象,则用涂抹皂液的方法检查泄漏点。将测量得到的数据结果记在表1中。检查项目评价标准检查结果储能筒充满,发动机熄 火,操纵驻车制动气压表最大压降为30分 钟不超过IOkPa和1小时不 超过50kPa储能装置充满,发动机熄 火,解除驻车制动,操纵行车 制动5分钟,要求最大压降不超过30kPa检查制动阀、感载阀、继 动阀挂车制动阀、驻车阀等进 出气口有无漏气(涂抹肥皂液)检查储气筒各进出气口有无漏气(涂抹肥皂液)检查制动气室进气口有无漏气(涂抹肥皂液)检查空气处理单元APU各进出气口有无漏气(涂抹肥皂液)检查驻车操纵开关进出气口有无漏气(涂抹肥皂液)检查空气压缩机出气口有无漏气(涂抹肥皂液)各连接管路有无漏气(涂抹肥皂液)储气筒充满,发动机熄 火,操纵驻车制动后放置12 小时检查气压下降程度
