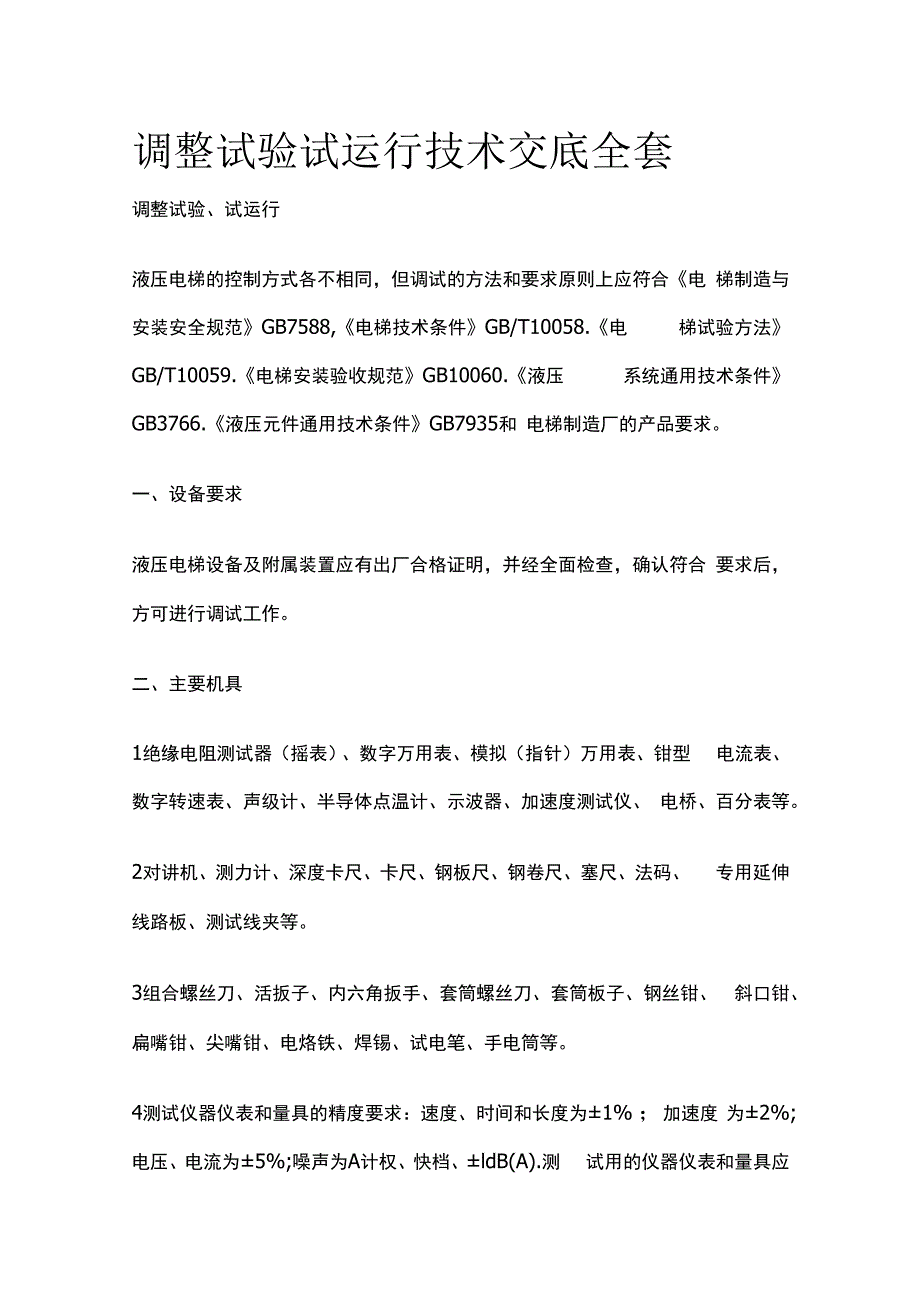

1、调整试验试运行技术交底全套调整试验、试运行液压电梯的控制方式各不相同，但调试的方法和要求原则上应符合电 梯制造与安装安全规范GB7588,电梯技术条件GB/T10058.电 梯试验方法GB/T10059.电梯安装验收规范GB10060.液压 系统通用技术条件GB3766.液压元件通用技术条件GB7935和 电梯制造厂的产品要求。一、设备要求液压电梯设备及附属装置应有出厂合格证明，并经全面检查，确认符合 要求后，方可进行调试工作。二、主要机具1绝缘电阻测试器（摇表）、数字万用表、模拟（指针）万用表、钳型 电流表、数字转速表、声级计、半导体点温计、示波器、加速度测试仪、 电桥、百分表等。2对讲机、

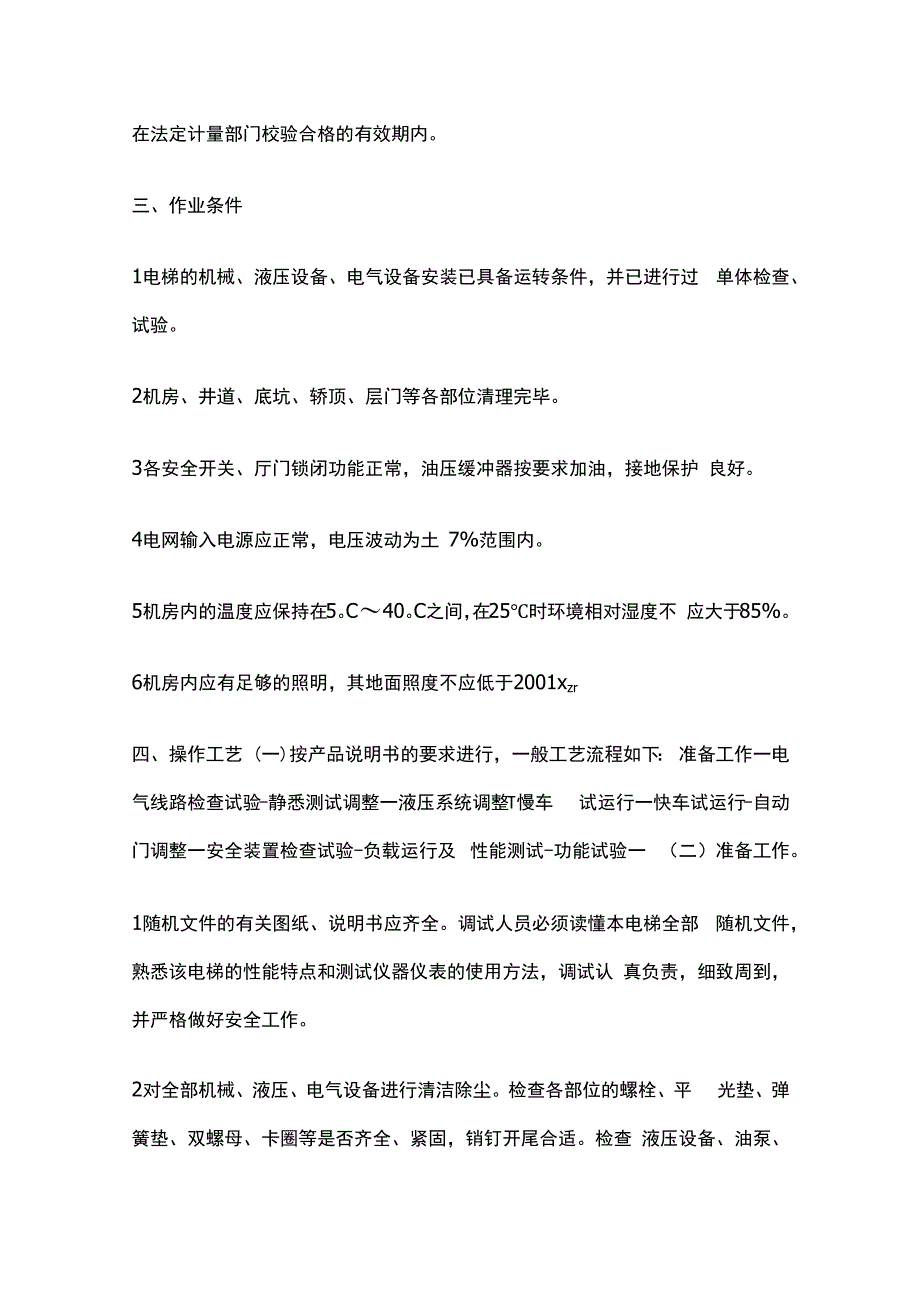

2、测力计、深度卡尺、卡尺、钢板尺、钢卷尺、塞尺、法码、 专用延伸线路板、测试线夹等。3组合螺丝刀、活扳子、内六角扳手、套筒螺丝刀、套筒板子、钢丝钳、 斜口钳、扁嘴钳、尖嘴钳、电烙铁、焊锡、试电笔、手电筒等。4测试仪器仪表和量具的精度要求：速度、时间和长度为1% ；加速度 为2%;电压、电流为5%;噪声为A计权、快档、ldB(A).测 试用的仪器仪表和量具应在法定计量部门校验合格的有效期内。三、作业条件1电梯的机械、液压设备、电气设备安装已具备运转条件，并已进行过 单体检查、试验。2机房、井道、底坑、轿顶、层门等各部位清理完毕。3各安全开关、厅门锁闭功能正常，油压缓冲器按要求加油，接地保护 良好。
3、4电网输入电源应正常，电压波动为土 7%范围内。5机房内的温度应保持在5。C40。C之间，在25时环境相对湿度不 应大于85%。6机房内应有足够的照明，其地面照度不应低于2001xzr四、操作工艺 (一)按产品说明书的要求进行，一般工艺流程如下： 准备工作一电气线路检查试验-静悉测试调整一液压系统调整T慢车 试运行一快车试运行-自动门调整一安全装置检查试验-负载运行及 性能测试-功能试验一 （二）准备工作。1随机文件的有关图纸、说明书应齐全。调试人员必须读懂本电梯全部 随机文件，熟悉该电梯的性能特点和测试仪器仪表的使用方法，调试认 真负责，细致周到，并严格做好安全工作。2对全部机械、液压、电气

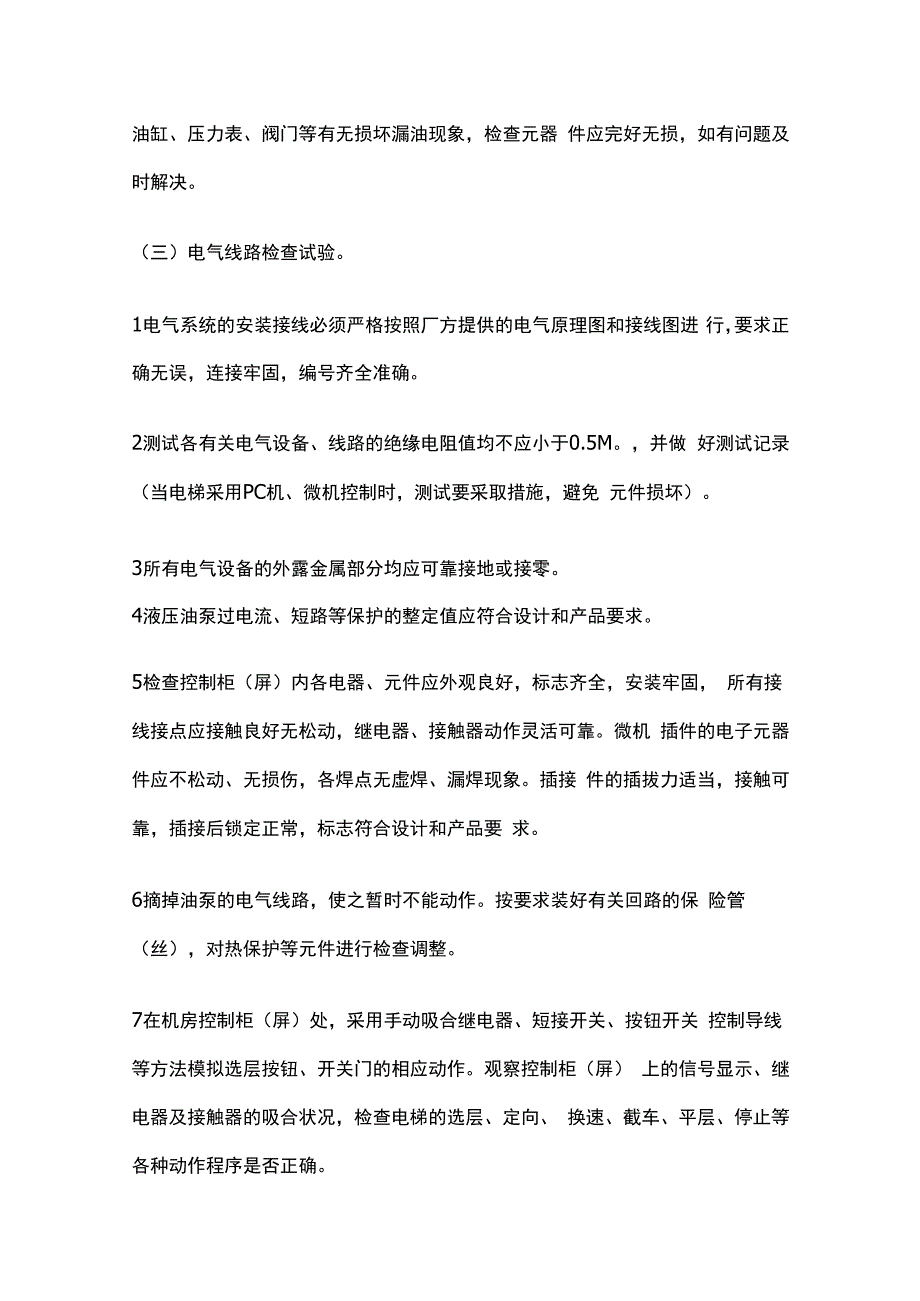

4、设备进行清洁除尘。检查各部位的螺栓、平 光垫、弹簧垫、双螺母、卡圈等是否齐全、紧固，销钉开尾合适。检查 液压设备、油泵、油缸、压力表、阀门等有无损坏漏油现象，检查元器 件应完好无损，如有问题及时解决。（三）电气线路检查试验。1电气系统的安装接线必须严格按照厂方提供的电气原理图和接线图进 行，要求正确无误，连接牢固，编号齐全准确。2测试各有关电气设备、线路的绝缘电阻值均不应小于0.5M。，并做 好测试记录（当电梯采用PC机、微机控制时，测试要采取措施，避免 元件损坏）。3所有电气设备的外露金属部分均应可靠接地或接零。4液压油泵过电流、短路等保护的整定值应符合设计和产品要求。5检查控制柜（屏）内各
5、电器、元件应外观良好，标志齐全，安装牢固， 所有接线接点应接触良好无松动，继电器、接触器动作灵活可靠。微机 插件的电子元器件应不松动、无损伤，各焊点无虚焊、漏焊现象。插接 件的插拔力适当，接触可靠，插接后锁定正常，标志符合设计和产品要 求。6摘掉油泵的电气线路，使之暂时不能动作。按要求装好有关回路的保 险管（丝），对热保护等元件进行检查调整。7在机房控制柜（屏）处，采用手动吸合继电器、短接开关、按钮开关 控制导线等方法模拟选层按钮、开关门的相应动作。观察控制柜（屏） 上的信号显示、继电器及接触器的吸合状况，检查电梯的选层、定向、 换速、截车、平层、停止等各种动作程序是否正确。（四）静态测试调整
6、。1静态测试调整应在电气系统接线正常无误的前提下进行。电气线路不 连接油泵。2根据电气原理图逐个测量电路的静态值尤其是关键环节的电压值、 输出波形和输出状态。如：电源电压，变压器的初级及次级电压，整流 及稳压电路输出电压，输出状态等。还应测试风机、开门电机，其目的 是重复检查电梯有关机电设备和电子元器件的质量，制造装配工艺水平, 确认其装置部件性能参数是否正常，从而控制基本误差范围和避免可能 发生的故障进一步扩大。3上述工程基本不需要调整。只有当个别设备或元器件因运输、贮存和 安装过程可能造成的松动、虚焊或损坏时，才需要调整或排除故障。（五）液压系统调整。1液压油箱内的温度要保证在5 70。C
7、之间，油箱顶盖应密闭，观察 油位计，油箱里的油要保证电梯的正常运行要求。2检查油缸、油管及各管路与缸体连接装置密封完好。3根据提供的调试资料调整各阀门，单向电磁阀动作可靠。4调整流量感应器在系统允许范围内。5压力表工作正常，过载安全阀调定压力不超过额定工作载荷时压力的 120%o6直顶式液压梯限速切断阀的动作速度应小于轿厢额定下降速度的L5 倍。但不大于额定速度+03ms07检查手动下降阀,在人力不断的作用下电梯才以不大于0.3ms的速 度下降。手动停止，电梯也停止下降。（六）慢车试运行。1本过程是在电梯能够进入检修状态的前提下进行的。2连接油泵及各电磁阀线路并照接线图检测无误，在机房将检修开
8、关打 到检修运行位置，点动上、下方向按钮，油泵及各单向电磁阀能相应导 通使电梯运行。当松开按钮后电梯停制运行。确认方向无误、电梯能够 被有效控制。人员上轿顶检验轿顶急停有效、检修优先、按钮与运行方 向相同后，进入检修慢车运行。3在检修慢车运行时，应检查轿门坎与各层门坎间隙；各层门锁轮与轿 厢地坎间隙；平层装置的有关间隙；限位开关；强迫缓速开关等与碰铁 的位置关系；轿厢最外端与井道壁间隙；轿厢部件与导轨支架、线槽的 间隙；随行电缆、安全绳等与井道各部件的距离。对不符合要求的应及 时调整，保证轿厢在井道全程运行时无任何卡阻碰撞现象，安全距离满 足规范要求。（七）快车试运行。1在检修状态试运行正常后
9、，各层厅门关好，门锁可靠，方可进行快车 状态运行。2开慢车将轿厢停于中间层，轿内不载人，按照操作要求，在机房控制 屏处手动模拟开车。先单层，后多层，上下往返数次（暂不到上、下端 站）。如无问题，试车人员进人轿厢，进行实际操作。试车中对电梯的 信号系统、控制系统、液压系统进行测试、调整，使之全部正常，对电 梯的起动、加速、换速、制动，平层及强迫缓速开关、限位开关，极限 开关、安全开关等的位置进行精确的调整，应动作准确、安全可靠。外 呼按钮，指令按钮均起作用，同时试车人员在机房，对泵站等设备进行 进一步检查测试。3平层感应器的调整。初调时，轿顶装的上、下平层感应器的距离可取 井道内装的隔磁板长度再
10、加约IOOmmo精调时以基站为标准，调准感 应器的位置,其他站则调整井道内各隔磁板的位置。平层隔磁板与上下 两个平层感应器的距离越小平层准确度越高。（八）轿门调整。1不同的厂家选取不同的门结构，按厂家提供的资料进行调试。2用手盘门，调整控制门速行程开关的位置。3通电进行开门、关门，调整门机电阻使开关门的速度符合要求。开门 时间符合下表规定。4安全触板应功能可靠。当采用小型三相交流电动机作自动门机驱动时, 常用施加与电机同轴的涡流制动器的调速方法。三相交流门电机在低速 运行时发热较高，门电机必须有过热保护。5采用变频门机的通过不带厅门自学习来达到开关门要求，再带厅门检 验符合表9.4.8要求。（
11、九）安全装置检查试验。1过负荷及短路保护： (1)电源主开关应具有切断电梯正常使用情况下最大电流的能力，其电 流整定值、熔体规格应符合负荷要求，开关的零部件应完整无损伤。(2 )该开关不应切断轿厢照明、通风、机房照明、电源插座、井道照明、 报警装置等供电电路。(3)开关的接线应正确可靠，位置标高及编号标志应符合要求。2相序与断相保护：三相电源的错相可能引起电梯冲顶，撞底，电源断 相会使油泵缺相运行而烧毁。要求断相和错相保护必须可靠。3油温感应器在液压油温度超过70。C时使电梯停止运行。油温恢复正常 后电梯可重新投入运行。4方向接触器及开关门继电器机械联锁保护应灵活可靠。5极限保护开关应在轿厢接
12、触缓冲器之前起作用，在缓冲器被压缩期间 保持其接点断开状态。极限开关不应与限位开关同时动作。6限位(越程)保护开关：当轿厢地坎超越上、下端站地坎平面50mm 至极限开关动作之前，电梯应停止运行。7强迫减速装置：开关的安装位置应按电梯的额定速度、减速时间及停制距离而定，具体安装位置应按制造厂方的安装说明及规范要求而确定。 试验时置电梯于端站的前一层站，使端站的正常平层减速失去作用，当 电梯快车运行、碰铁接触开关碰轮时，电梯应减速运行到端站平层停靠。8安全(急停)开关：Q)电梯应在机房、轿顶、轿内及底坑设置使电梯立即停止的安全开关。(2)安全开关应是双稳态的，无意的动作不应使电梯恢复服务。拉线开关
13、 及无防止意外动作的按键式开关，均不得作安全开关使用。(3 )该开关在轿顶或底坑中，距检修人员进入位置不应超过Im ,开关 上或近旁应标出停止字样。(4 )如电梯为无司机运行时，轿内的安全开关应能防止乘客操纵。9检修开关及操作按钮：Q)轿顶的检修控制装置应易于接近的，并设有无意操作的防护。检修开 关应是双稳态。(2)检修运行时应取消正常运行和自动门的操作、紧急电动运行。电梯 运行仍应依靠安全装置。轿厢运行应依靠持续欲压按钮，防止意外操作，检修速度不应超过 0.63ms ,不应超过轿厢正常的行程范围。(4)当轿顶和轿内及机房均设检修装置时，应保证轿顶控制优先的形式, 在轿顶检修接通后，轿内和机房
14、的检修开关应失效，检查时注意不允许 有开厅门走车的现象。10紧急电动运行装置(机房检修)：Q)紧急电动运行开关及操作按钮应设置在易于直接观察到泵站的地点。(2)该开关本身或通过另一个电气安全装置可以使限速器、安全钳、缓冲 器、终端限位开关的电气安全装置失效，轿厢速度不应超过063ms.(3)该操作装置给电梯的调试工作、检修工作及故障处理带来便利。注意 该装置不应使厅门锁的电气安全保护失效。11有悬吊机构装置，限速器动作保护开关：Q)当轿厢向下运行达到115%额定速度时，开关应可靠地切断油泵与 电磁阀电源，使泵站停止工作。(2 )该开关应是非自动复位的，在限速器未复位前，电梯不能起动。凡 设有限
15、速器的电梯，均应设置这个保护开关。12安全钳动作保护开关：该开关一般装在轿厢架上梁处，在安全钳动 作前或同时，与其联动装置动作，迫使泵站停止运转。该开关必须采用 人工复位的形式。13安全窗保护开关：安全窗亦称应急活板门。安全窗不应向轿内开启， 开启位置不得超过轿厢的边缘，当开启大于50mm时，该开关应使检 修或快车运行的电梯立即停止。14安全门保护开关：Q)安全门不得朝井道内开启；可不用钥匙从井道内开启，用钥匙从并道 外开启。(2 )当安全门松动打开或锁紧失效时,安全开关应使电梯立即停止运行。(3 )安全门不得设置在对重运行或有固定障碍物的路径上，以保证救援 工作安全畅通。15安全绳涨紧保护开关当其配重轮下落大于50mm或安全绳断开时, 保护开关使电梯立即停止运行。16液压缓冲器压缩保护开关：耗能型缓冲器在压缩动作后，须及时回 复正常位置。当复位弹簧断裂或柱塞卡住时，在轿厢或悬吊装置再次冲 顶或撞底时，缓冲器失去作用是非常危险的。因此必须设有验证这一正 常伸长位置的电气安全开关接通后，电梯才能运行。17安全触板、光电保护，关门力限制保护：在轿门关闭期间，如有人 被门撞击时，应有一个灵敏的保护装置自动地使门重新开启。阻止关门 所需的力不得超过150N。18层门锁闭装置：切断电路的接点与机械锁紧之间必须直接连接，应 易于检查，宜采用透明盖板，检查锁紧啮合长度至少
